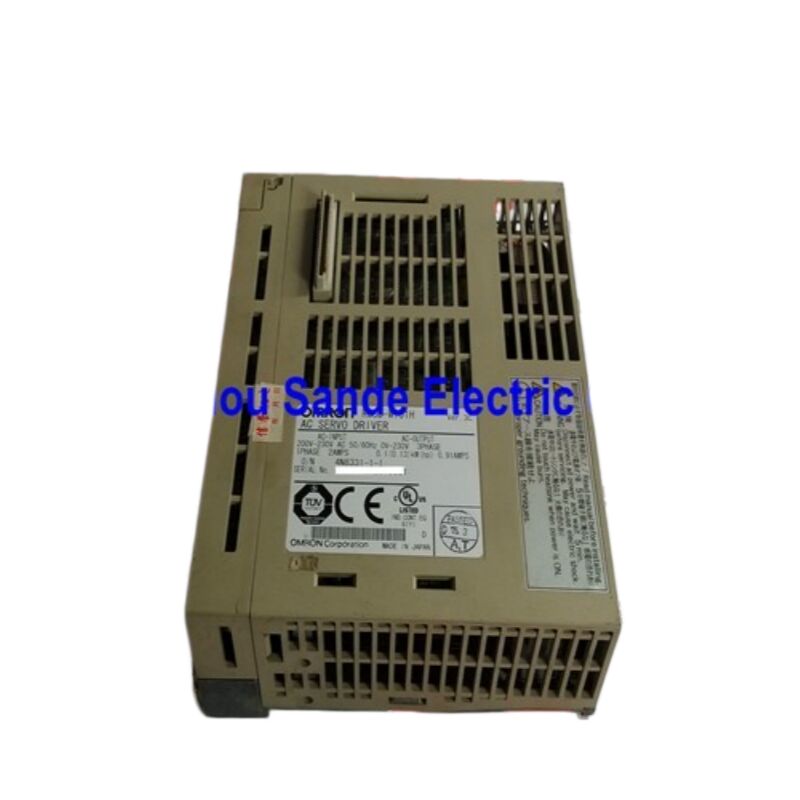

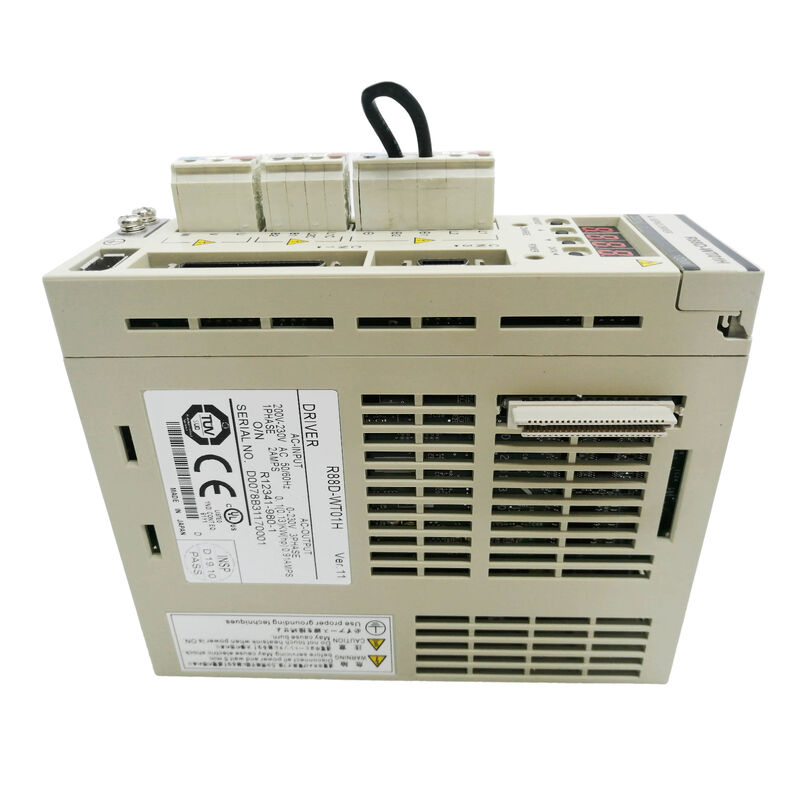

OMRON R88D-WT01H OMNUC W-Series AC Servo Drive — 100W Single-Phase 200V Servo Driver

มากกว่าแค่ตัวควบคุมความเร็ว

ถามวิศวกรระบบอัตโนมัติคนใดก็ตามที่เคยทำงานกับเซอร์โวของ OMRON มาหลายปีว่าแพลตฟอร์มใดที่ตั้งมาตรฐานไว้ และ OMNUC W-Series จะเป็นคำตอบเสมอ R88D-WT01H เป็นจุดเริ่มต้นของตระกูลนั้น — เป็น เซอร์โวไดรฟ์ AC 100W, เฟสเดียว 200V — แต่คำว่า "เริ่มต้น" นั้นด้อยกว่าความสามารถที่ไดรฟ์นี้ทำได้จริง มันเป็นไดรฟ์สามโหมด: ควบคุมตำแหน่ง, ควบคุมความเร็ว, และควบคุมแรงบิด ทั้งหมดในฮาร์ดแวร์เดียวกัน โหมดการทำงานคือการตั้งค่าพารามิเตอร์ ไม่ใช่รุ่นฮาร์ดแวร์ ไดรฟ์เดียว พฤติกรรมการควบคุมที่แตกต่างกันโดยพื้นฐานสามแบบ

ปรัชญาการออกแบบนั้นถูกนำไปใช้กับทุกสิ่งที่ OMRON สร้างขึ้นใน W-Series เป้าหมายคือแพลตฟอร์มเซอร์โวที่มีความสามารถเพียงพอที่จะจัดการกับการวางตำแหน่งที่แม่นยำบนแกนบรรจุภัณฑ์ขนาดเล็ก, การควบคุมความเร็วที่แม่นยำบนลูกกลิ้งป้อน, หรือการจัดการแรงตึงที่ควบคุมด้วยแรงบิดบนแกนม้วน — โดยไม่ต้องใช้ฮาร์ดแวร์ที่แตกต่างกันสำหรับแต่ละแอปพลิเคชัน R88D-WT01H มอบความยืดหยุ่นนั้นในตู้แบบติดตั้งบนแผงขนาดกะทัดรัดที่มีน้ำหนักน้อยกว่าหนึ่งกิโลกรัม

ถอดรหัสหมายเลขรุ่น: R88D-WT01H

ตัวอักษรทุกตัวในระบบการตั้งชื่อเซอร์โวไดรฟ์ของ OMRON สื่อสารข้อมูลฮาร์ดแวร์เฉพาะ:

ช่องใส่แบตเตอรี่และ CN8T ในหมายเลขรุ่นเป็นตัวอักษรที่มีความสำคัญมากที่สุดในเชิงฟังก์ชันสำหรับการเลือกแอปพลิเคชัน ยืนยันว่าไดรฟ์นี้รองรับทั้งสามโหมดการควบคุมในหน่วยเดียว ซึ่งแตกต่างจากแพลตฟอร์มเซอร์โว OMRON รุ่นก่อนหน้าหรือรุ่นที่ง่ายกว่าซึ่งถูกจำกัดไว้ที่โหมดการควบคุมเดียวในระดับฮาร์ดแวร์

ช่องใส่แบตเตอรี่และ CN8H บ่งชี้ระดับแรงดันไฟฟ้า 200V รุ่นเทียบเท่าระดับ 100V โดยตรงคือ R88D-WT01HL — พิกัดกำลังเท่ากัน, แรงดันไฟฟ้าแหล่งจ่ายต่างกัน สิ่งเหล่านี้ไม่สามารถใช้แทนกันได้; ขดลวดวงจรหลัก, แรงดันไฟฟ้าบัสภายใน, และความเข้ากันได้ของมอเตอร์แตกต่างกันระหว่างรุ่น H และ L

ข้อมูลจำเพาะทางเทคนิคฉบับเต็ม

สามโหมดการควบคุม — หนึ่งไดรฟ์

ความสามารถที่กำหนดไดรฟ์ W-Series ในกลุ่มผลิตภัณฑ์ OMRON คือการมีสถาปัตยกรรมเซอร์โวทั้งสามแบบพร้อมกันภายในหน่วยเดียวกัน

โหมดควบคุมตำแหน่งรับคำสั่งแบบพัลส์สตริงจากคอนโทรลเลอร์ — ไดรฟ์จะปิดลูปตำแหน่งรอบการป้อนกลับของเอนโค้ดเดอร์และดำเนินการตามการเคลื่อนที่ที่สั่ง อินพุตพัลส์รับรูปแบบ Pulse+Direction, CW/CCW, หรือ 90° phase-difference ฟังก์ชันเกียร์อิเล็กทรอนิกส์จะปรับอัตราส่วนพัลส์คำสั่ง ทำให้สามารถจับคู่อัตราพัลส์เอาต์พุตของคอนโทรลเลอร์กับความละเอียดมอเตอร์ที่ต้องการได้โดยไม่ต้องแก้ไขโปรแกรมคอนโทรลเลอร์ ความถี่พัลส์คำสั่งสูงสุดรองรับความต้องการการวางตำแหน่งความเร็วสูงโดยไม่กลายเป็นคอขวดของระบบ

โหมดควบคุมความเร็วรับการอ้างอิงแรงดันไฟฟ้าแบบอนาล็อก (โดยทั่วไปคือ ±10V DC) จากคอนโทรลเลอร์หรือจากโพเทนชิโอมิเตอร์ และควบคุมความเร็วของมอเตอร์ให้เป็นสัดส่วนกับอินพุตนั้น ช่วงการควบคุมความเร็ว 1:5,000 — หมายความว่าไดรฟ์สามารถควบคุมความเร็วได้อย่างแม่นยำตั้งแต่ 0.6 รอบต่อนาที ถึง 3,000 รอบต่อนาที — เป็นตัวเลขมาตรฐานที่สะท้อนประสิทธิภาพแบบวงปิดจริง ไม่ใช่ค่าสูงสุดตามทฤษฎี ที่ปลายช่วงล่างของช่วงนั้น มอเตอร์จะหมุนอย่างราบรื่นและควบคุมได้ ซึ่งมีความสำคัญสำหรับแอปพลิเคชันป้อนอาหารที่ความแม่นยำความเร็วต่ำส่งผลโดยตรงต่อคุณภาพผลิตภัณฑ์

โหมดควบคุมแรงบิดควบคุมแรงบิดเอาต์พุตของมอเตอร์ให้เป็นสัดส่วนกับสัญญาณคำสั่งแบบอนาล็อก โดยมีความเร็วจำกัดอยู่ที่ค่าสูงสุดที่ตั้งไว้ โหมดนี้ใช้ในทุกที่ที่ต้องควบคุมแรงหรือแรงตึงแทนตำแหน่งหรือความเร็ว — ระบบควบคุมแรงตึงเว็บ, กลไกการจับยึด, การขันสกรูแบบจำกัดแรงบิด, และการจัดการวัสดุที่โหลดเป็นตัวอ้างอิง

การสลับระหว่างโหมดคือการเปลี่ยนแปลงพารามิเตอร์ ไม่ใช่การเปลี่ยนฮาร์ดแวร์ ผู้ออกแบบเครื่องจักรสามารถสร้างต้นแบบแกนในโหมดความเร็ว จากนั้นย้ายไปยังโหมดตำแหน่งสำหรับการใช้งานจริง โดยใช้ไดรฟ์เดียวกันตลอด

มอเตอร์เซอร์โวที่เข้ากันได้

R88D-WT01H จับคู่กับมอเตอร์เซอร์โว OMRON 100W W-Series ที่ทำงานด้วยความเร็วที่กำหนด 3,000 รอบต่อนาที มีสี่การกำหนดค่าให้เลือก ขึ้นอยู่กับรูปแบบตัวมอเตอร์และประเภทเอนโค้ดเดอร์:

ตัวถังทรงกระบอก (มาตรฐาน):

• R88M-W10030H — เอนโค้ดเดอร์แบบเพิ่มค่า, 100W
• R88M-W10030T — เอนโค้ดเดอร์แบบสัมบูรณ์, 100W

ตัวถังแบน (โปรไฟล์บาง):

• R88M-WP10030H — เอนโค้ดเดอร์แบบเพิ่มค่า, ตัวถังขนาดกะทัดรัด
• R88M-WP10030T — เอนโค้ดเดอร์แบบสัมบูรณ์, ตัวถังขนาดกะทัดรัด

ช่องใส่แบตเตอรี่และ CN8H บนมอเตอร์ บ่งชี้เอนโค้ดเดอร์แบบเพิ่มค่า; ส่วนต่อท้าย T บ่งชี้เอนโค้ดเดอร์แบบสัมบูรณ์ที่สำรองด้วยแบตเตอรี่ ทั้งสองประเภทเอนโค้ดเดอร์ได้รับการสนับสนุนอย่างเต็มที่โดย R88D-WT01H — ไดรฟ์มีขั้วต่อแบตเตอรี่ CN8 เฉพาะสำหรับแบตเตอรี่สำรองของเอนโค้ดเดอร์แบบสัมบูรณ์ และเฟิร์มแวร์รองรับเอนโค้ดเดอร์ทั้งสองประเภทผ่านอินพุตเอนโค้ดเดอร์ CN2 เดียวกัน

ลักษณะประสิทธิภาพที่ใช้ร่วมกันโดยมอเตอร์ทั้งสี่รุ่น 100W: แรงบิดที่กำหนด 0.318 N·m, ความเร็วที่กำหนด 3,000 รอบต่อนาที, ความเร็วสูงสุดชั่วขณะ 4,500 รอบต่อนาที, แรงบิดสูงสุดชั่วขณะ 0.96 N·m.

มอเตอร์แบบแบน (WP) ให้ประสิทธิภาพทางไฟฟ้าเหมือนกับรุ่นทรงกระบอกในตัวถังที่สั้นกว่าอย่างมาก — มีประโยชน์ในเครื่องจักรที่ช่องติดตั้งมอเตอร์มีระยะลึกตามแนวแกนจำกัด

รูปแบบขั้วต่อและแผงด้านหน้า

การทำความเข้าใจว่าขั้วต่อแต่ละตัวทำหน้าที่อะไรช่วยประหยัดเวลาในการเดินสายและการแก้ไขปัญหา จากด้านบนของไดรฟ์ลงมา:

ช่องใส่แบตเตอรี่และ CN8 อยู่ใต้ฝาครอบด้านบน หากเชื่อมต่อมอเตอร์เอนโค้ดเดอร์แบบสัมบูรณ์ แบตเตอรี่สำรองจะติดตั้งที่นี่ หากไม่มีแบตเตอรี่ที่ชาร์จ เอนโค้ดเดอร์แบบสัมบูรณ์จะไม่สามารถเก็บข้อมูลตำแหน่งหลายรอบหลังจากการปิดเครื่องได้ — สัญญาณเตือนแบตเตอรี่เมื่อสตาร์ทมักจะมาจากช่องนี้CN5

เป็นเอาต์พุตมอนิเตอร์แบบอนาล็อกแบบสองพิน สัญญาณแรงดันไฟฟ้าแบบอนาล็อกแบบเรียลไทม์ที่แปรผันตามความเร็วและกระแสแรงบิดของมอเตอร์จะปรากฏที่นี่ สามารถอ่านได้ด้วยออสซิลโลสโคปหรือเครื่องบันทึกข้อมูลโดยไม่ต้องเชื่อมต่อซอฟต์แวร์ PC นี่คือเส้นทางการวินิจฉัยที่เร็วที่สุดระหว่างการติดตั้ง — เชื่อมต่อสโคปกับ CN5 และคุณสามารถเห็นรูปคลื่นความเร็วและแรงบิดของมอเตอร์ได้ทันทีเมื่อตอบสนองต่อคำสั่งCN3

คือพอร์ตสื่อสารอนุกรม (RS-232C / RS-422A) สำหรับยูนิตพารามิเตอร์หรือการเชื่อมต่อ PC ยูนิตพารามิเตอร์แบบมือถือของ OMRON R88A-PR02W เชื่อมต่อที่นี่สำหรับการตั้งโปรแกรมภาคสนามและการตรวจสอบโดยไม่ต้องใช้แล็ปท็อป การตั้งค่าบนพีซีใช้ซอฟต์แวร์ตรวจสอบ WmonWin ของ OMRON ผ่าน RS-232CCN1

คือขั้วต่อ I/O ควบคุม — นี่คือที่ที่ PLC หรือคอนโทรลเลอร์การเคลื่อนไหวจะต่อสาย: พัลส์คำสั่ง (โหมดตำแหน่ง), การอ้างอิงความเร็วหรือแรงบิดแบบอนาล็อก (โหมดความเร็ว/แรงบิด), Servo ON/OFF, รีเซ็ตสัญญาณเตือน, การจำกัดทิศทางไปข้างหน้า/ย้อนกลับ, และสัญญาณเอาต์พุต เช่น ในตำแหน่ง, ความเร็วเป็นศูนย์, และสถานะสัญญาณเตือนCN2

คือขั้วต่อป้อนกลับเอนโค้ดเดอร์ ซึ่งส่งสัญญาณเอนโค้ดเดอร์มอเตอร์กลับไปยังวงจรประมวลผลตำแหน่ง/ความเร็วของไดรฟ์การทำงานของเอนโค้ดเดอร์แบบสัมบูรณ์: การรักษาตำแหน่งข้ามรอบการเปิด/ปิดเครื่อง

เมื่อจับคู่มอเตอร์ T-suffix (เอนโค้ดเดอร์แบบสัมบูรณ์) กับ R88D-WT01H ระบบเซอร์โวสามารถรายงานตำแหน่งสัมบูรณ์หลายรอบไปยังคอนโทรลเลอร์ได้แม้หลังจากการปิดเครื่องสมบูรณ์ เอนโค้ดเดอร์จะเก็บจำนวนรอบและตำแหน่งภายในรอบในหน่วยความจำที่ไม่ลบเลือนภายในที่สำรองโดยแบตเตอรี่ใน CN8

เมื่อเปิดเครื่อง ไดรฟ์จะอ่านตำแหน่งที่เก็บไว้จากเอนโค้ดเดอร์ทันที คอนโทรลเลอร์จะได้รับตำแหน่งแกนปัจจุบันโดยไม่ต้องใช้รอบการโฮม — เครื่องจักรจะรู้ตำแหน่งทันทีที่เปิดเครื่อง นี่คือความแตกต่างที่ใช้งานได้จริงซึ่งทำให้เอนโค้ดเดอร์แบบสัมบูรณ์คุ้มค่ากับต้นทุนที่เพิ่มขึ้นในเครื่องจักรที่รอบการโฮมใช้เวลาในการผลิต หรือที่เส้นทางการโฮมที่ปลอดภัยมีความซับซ้อนเนื่องจากรูปทรงเรขาคณิตหรือเครื่องมือของเครื่องจักร

มอเตอร์เอนโค้ดเดอร์แบบเพิ่มค่า (H-suffix) ต้องการการอ้างอิงจุดอ้างอิงในแต่ละรอบการเปิดเครื่อง ข้อแลกเปลี่ยนคือต้นทุนที่ต่ำกว่าและไม่ต้องบำรุงรักษาแบตเตอรี่ สำหรับเครื่องจักรที่การโฮมทำได้รวดเร็ว ราคาถูก และไม่รบกวน เอนโค้ดเดอร์แบบเพิ่มค่าก็ยังคงเป็นตัวเลือกที่สมเหตุสมผล

ตัวเลือกการเชื่อมต่อเครือข่าย

R88D-WT01H พื้นฐานสื่อสารผ่านพอร์ตอนุกรม RS-232C / RS-422A สำหรับการติดตั้งที่ต้องการการรวมเครือข่ายภาคสนาม

R88A-NCW152-DRT DeviceNet Option Unit เพิ่มฟังก์ชัน DeviceNet slave ให้กับไดรฟ์ W-Series ยูนิตเสริมเชื่อมต่อกับพอร์ตอนุกรมของไดรฟ์ผ่านชุดสื่อสาร DSI ภายนอก และเปิดใช้งานไดรฟ์ให้เข้าร่วมเครือข่าย DeviceNet — การเข้าถึงพารามิเตอร์, การส่งคำสั่ง, และการตรวจสอบสถานะ ทั้งหมดผ่านเครือข่ายอุปกรณ์โดยไม่ต้องเดินสายแบบจุดต่อจุดแยกไปยังแต่ละไดรฟ์เส้นทางการอัปเกรดนี้เป็นคุณสมบัติที่สำคัญสำหรับผู้สร้างเครื่องจักรที่ใช้ PLC ตระกูล CS1 และ CJ1 ของ OMRON กับยูนิตหลัก DeviceNet สายเคเบิล DeviceNet เส้นเดียวที่ไปยังแผงควบคุมสามารถเข้าถึงไดรฟ์เซอร์โวได้หลายตัว ทำให้การเดินสายง่ายขึ้นและเปิดใช้งานการวินิจฉัยแบบรวมศูนย์

ข้อควรพิจารณาในการจัดหาและเปลี่ยนทดแทน

R88D-WT01H ได้รับการ

เลิกผลิตจากแคตตาล็อกการผลิตที่ใช้งานอยู่ของ OMRON OMNUC W-Series ถูกแทนที่ด้วย G-Series และต่อมาด้วย 1S-Series ของ OMRON ซึ่งมีความสามารถเครือข่ายที่ขยายออกไป, ความละเอียดเอนโค้ดเดอร์ที่สูงขึ้น, และการเชื่อมต่อ EtherCAT อย่างไรก็ตาม ไดรฟ์ W-Series ยังคงติดตั้งอยู่ในเครื่องจักรที่ใช้งานอยู่จำนวนมากทั่วโลก และหน่วยทดแทนจะถูกจัดหาเป็นประจำผ่านซัพพลายเออร์ระบบอัตโนมัติทางอุตสาหกรรมเฉพาะทางเมื่อซื้อ R88D-WT01H มือสองหรือที่ปรับปรุงแล้ว ให้ยืนยันว่าหน่วยได้รับการทดสอบภายใต้โหลดแล้ว ไม่ใช่แค่เปิดเครื่อง ไดรฟ์สามารถผ่านการตรวจสอบด้วยสายตาและการเปิดเครื่องโดยไม่มีข้อผิดพลาด ในขณะที่ยังคงแสดงประสิทธิภาพ IGBT ที่เสื่อมสภาพ, การประมวลผลสัญญาณเอนโค้ดเดอร์ที่บกพร่อง, หรือความเสื่อมของตัวเก็บประจุที่ปรากฏเฉพาะเมื่อมีโหลดมอเตอร์เท่านั้น ตรวจสอบว่าช่องใส่แบตเตอรี่เอนโค้ดเดอร์แบบสัมบูรณ์อยู่ในสภาพดีหากไดรฟ์จะใช้กับมอเตอร์ T-suffix

คำถามที่พบบ่อย

Q1: ความแตกต่างระหว่าง R88D-WT01H และ R88D-WT01HL คืออะไร และสามารถใช้แทนกันได้หรือไม่?

สถาปัตยกรรมฟังก์ชันของไดรฟ์ทั้งสองนี้เหมือนกัน — ทั้งคู่เป็นเซอร์โวไดรฟ์สามโหมด W-Series ขนาด 100W ความแตกต่างเพียงอย่างเดียวคือ

ระดับแรงดันไฟฟ้าอินพุต: R88D-WT01H ทำงานจากแหล่งจ่ายไฟ เฟสเดียว 200/230V AC (170–253V) ในขณะที่ R88D-WT01HL ทำงานจาก เฟสเดียว 100V AC พวกมันเข้ากันไม่ได้ทางไฟฟ้าและไม่สามารถใช้แทนกันได้ ชุดมอเตอร์ที่เข้ากันได้ก็แตกต่างกันเช่นกัน — ไดรฟ์ H-class จับคู่กับมอเตอร์ 200V (R88M-W10030H/T) และไดรฟ์ HL-class จับคู่กับมอเตอร์ 100V จากเฟรมกลไกเดียวกัน หากแผงติดตั้งของคุณใช้ไฟ 200V เฟสเดียว มีเพียงไดรฟ์ H-suffix เท่านั้นที่ถูกต้อง การติดตั้งไดรฟ์ HL-class กับแหล่งจ่ายไฟ 200V จะทำให้ไดรฟ์เสียหาย; การติดตั้งไดรฟ์ H-class กับแหล่งจ่ายไฟ 100V จะทำให้เกิดข้อผิดพลาดแรงดันไฟฟ้าต่ำและไดรฟ์จะไม่ทำงานQ2: R88D-WT01H สามารถทำงานในโหมดควบคุมตำแหน่งกับ PLC เอาต์พุตพัลส์ใดก็ได้หรือไม่ หรือต้องใช้คอนโทรลเลอร์ OMRON?

R88D-WT01H รับ

คำสั่งตำแหน่งแบบพัลส์สตริงมาตรฐาน และไม่ขึ้นกับคอนโทรลเลอร์ในโหมดนี้ PLC, คอนโทรลเลอร์การเคลื่อนไหว, หรือตัวจัดลำดับใดๆ ที่สามารถส่งสัญญาณพัลส์แบบ differential หรือ open-collector ในรูปแบบ Pulse+Direction, CW/CCW, หรือ 90° phase-difference สามารถสั่งงานไดรฟ์นี้ได้ หน่วยกำหนดตำแหน่งของ OMRON เอง (CJ1W-NC, CS1W-NC series) จะเชื่อมต่อได้อย่างเป็นธรรมชาติ แต่คอนโทรลเลอร์เอาต์พุตพัลส์ของ Mitsubishi, Keyence, Panasonic และผู้ผลิตรายอื่นก็ทำงานได้ดีเช่นกัน โดยมีเงื่อนไขว่าระดับสัญญาณและพิกัดกระแสเอาต์พุตอยู่ในข้อกำหนดอินพุต CN1 ของไดรฟ์ สำหรับโหมดควบคุมความเร็วและแรงบิด ไดรฟ์ต้องการการอ้างอิงแบบอนาล็อก ±10V DC ซึ่งเป็นเอาต์พุตมาตรฐานจากโมดูล PLC และคอนโทรลเลอร์การเคลื่อนไหวที่รองรับอนาล็อกเกือบทั้งหมดQ3: ไดรฟ์แสดงสัญญาณเตือนแบตเตอรี่ หมายความว่าอย่างไร และมีความเร่งด่วนเพียงใด?

สัญญาณเตือนแบตเตอรี่บน R88D-WT01H บ่งชี้ว่าแรงดันแบตเตอรี่สำรองใน

ช่องใส่แบตเตอรี่ CN8 ลดลงต่ำกว่าเกณฑ์ที่จำเป็นในการรักษาข้อมูลตำแหน่งเอนโค้ดเดอร์แบบสัมบูรณ์ สัญญาณเตือนนี้เกี่ยวข้องเฉพาะเมื่อเชื่อมต่อ มอเตอร์ T-suffix (เอนโค้ดเดอร์แบบสัมบูรณ์); จะไม่มีผลกับระบบที่ใช้มอเตอร์เอนโค้ดเดอร์แบบเพิ่มค่า (H-suffix) ความเร่งด่วนขึ้นอยู่กับสถานะแรงดันแบตเตอรี่ปัจจุบัน: การแจ้งเตือนแบตเตอรี่ล่วงหน้าหมายความว่าแบตเตอรี่กำลังอ่อนและควรเปลี่ยนในไม่ช้า แต่ข้อมูลเอนโค้ดเดอร์ยังคงสมบูรณ์ หากแบตเตอรี่หมดสมบูรณ์ จำนวนรอบตำแหน่งหลายรอบที่เก็บไว้ในเอนโค้ดเดอร์อาจสูญหาย — ในการเปิดเครื่องครั้งต่อไป ไดรฟ์จะขอให้กลับไปยังจุดอ้างอิงเพื่อสร้างการอ้างอิงตำแหน่งสัมบูรณ์ใหม่ เปลี่ยนแบตเตอรี่ก่อนที่จะหมดสมบูรณ์เพื่อหลีกเลี่ยงสิ่งนี้ OMRON กำหนดให้เปลี่ยนด้วยยูนิตแบตเตอรี่ R88A-BAT01WQ4: ช่วงการควบคุมความเร็ว 1:5,000 คืออะไร และทำไมจึงสำคัญต่อแอปพลิเคชันของฉัน?

ช่วงการควบคุมความเร็ว

1:5,000 หมายความว่าไดรฟ์สามารถควบคุมความเร็วของมอเตอร์ได้อย่างแม่นยำตั้งแต่ต่ำถึง 0.6 รอบต่อนาที ถึง 3,000 รอบต่อนาที ในขณะที่รักษาประสิทธิภาพการควบคุมโหลดที่กำหนดไว้ ในทางปฏิบัติ ตัวเลขนี้บอกคุณว่าไดรฟ์สามารถหมุนมอเตอร์ได้ช้าแค่ไหนด้วยความเสถียรของความเร็วที่เชื่อถือได้ สำหรับแอปพลิเคชันการวางตำแหน่งส่วนใหญ่ ช่วงนี้เกินความจำเป็นมาก ที่ที่มันมีความสำคัญคือในแอปพลิเคชันที่ต้องการ การหมุนที่ช้ามากและเสถียร — การป้อนวัสดุแบบควบคุม, การม้วนฟิล์มที่ความเร็วใกล้ศูนย์ระหว่างการต่อ, หรือการจัดตำแหน่งแบบละเอียดที่ความเร็วต่ำซึ่งความแปรปรวนของความเร็วใดๆ จะทำให้เกิดข้อบกพร่องที่มองเห็นได้ในผลลัพธ์ ไดรฟ์ที่มีช่วงการควบคุมที่แคบกว่า (เช่น 1:1,000) จะไม่เสถียรหรือแกว่งไปมาที่ปลายช่วงล่าง; ช่วง 1:5,000 ของ W-Series สะท้อนถึงความละเอียดและแบนด์วิดท์ของลูปควบคุมความเร็วของไดรฟ์ ซึ่งเป็นจุดเด่นในการแข่งขันของ OMRON เมื่อแพลตฟอร์มนี้ยังเป็นที่นิยมQ5: R88D-WT01H ถูกเลิกผลิตแล้ว OMRON G5-Series หรือ 1S-Series เป็นรุ่นทดแทนโดยตรงหรือไม่?

ทั้งสองรุ่นไม่ใช่รุ่นทดแทนแบบวางลงได้โดยตรง แต่ทั้งสองรุ่นสามารถใช้แทนได้โดยมีการปรับพารามิเตอร์และการเดินสาย

OMRON G5-Series (R88D-KN01H-ECT หรือรุ่นที่ไม่ใช่ ECT) เป็นรุ่นที่สืบทอดมาใกล้เคียงที่สุดในแง่ของขอบเขตแอปพลิเคชันและการจับคู่มอเตอร์ — OMRON ยังผลิตมอเตอร์ G5-Series 100W ที่เข้ากันได้ซึ่งมีขนาดเฟรมเดียวกับมอเตอร์ W-Series อย่างไรก็ตาม รูปแบบขั้วต่อ, หมายเลขพารามิเตอร์, และประเภทสายเคเบิลเอนโค้ดเดอร์แตกต่างกันระหว่าง W-Series และ G5-Series ดังนั้นจึงจำเป็นต้องมีการเปลี่ยนแปลงการเดินสาย 1S-Series (R88D-1SN01H-ECT) เป็นแพลตฟอร์มปัจจุบันของ OMRON ที่มีการสื่อสาร EtherCAT และเอนโค้ดเดอร์ความละเอียดสูงขึ้น; ถือเป็นการเปลี่ยนแปลงครั้งใหญ่ในข้อกำหนดการเดินสายและการเขียนโปรแกรม PLC สำหรับการเปลี่ยนทดแทนเพื่อการบำรุงรักษาโดยเฉพาะ ซึ่งเป้าหมายคือการซ่อมแซมไดรฟ์ที่เสียในเครื่องจักรที่มีอยู่โดยไม่ต้องออกแบบใหม่ การจัดหา R88D-WT01H ที่ผ่านการทดสอบจากตลาดส่วนเกินและการถ่ายโอนชุดพารามิเตอร์เดิมมักจะเร็วกว่าการย้ายแพลตฟอร์ม หากเครื่องจักรได้รับการอัปเดตหรือต้องเปลี่ยนแกนหลายแกนพร้อมกัน G5-Series จะเป็นเส้นทางการอัปเกรดที่ใช้งานได้จริงที่สุดจาก W-SeriesOMRON R88D-WT01H เป็นส่วนหนึ่งของระบบเซอร์โว AC OMNUC W-Series (คู่มือผู้ใช้ Cat. No. I531) รุ่นนี้ถูกเลิกผลิตจากสายการผลิตปัจจุบันของ OMRON ควรตรวจสอบประเภทเอนโค้ดเดอร์ (แบบเพิ่มค่า vs. แบบสัมบูรณ์) และความเข้ากันได้ของระดับแรงดันไฟฟ้าก่อนสั่งซื้อรุ่นทดแทน รออย่างน้อยห้านาทีหลังจากถอดปลั๊กไฟก่อนทำงานกับการเดินสายหรือขั้วต่อไดรฟ์ เพื่อให้ตัวเก็บประจุภายในมีเวลาคายประจุ
