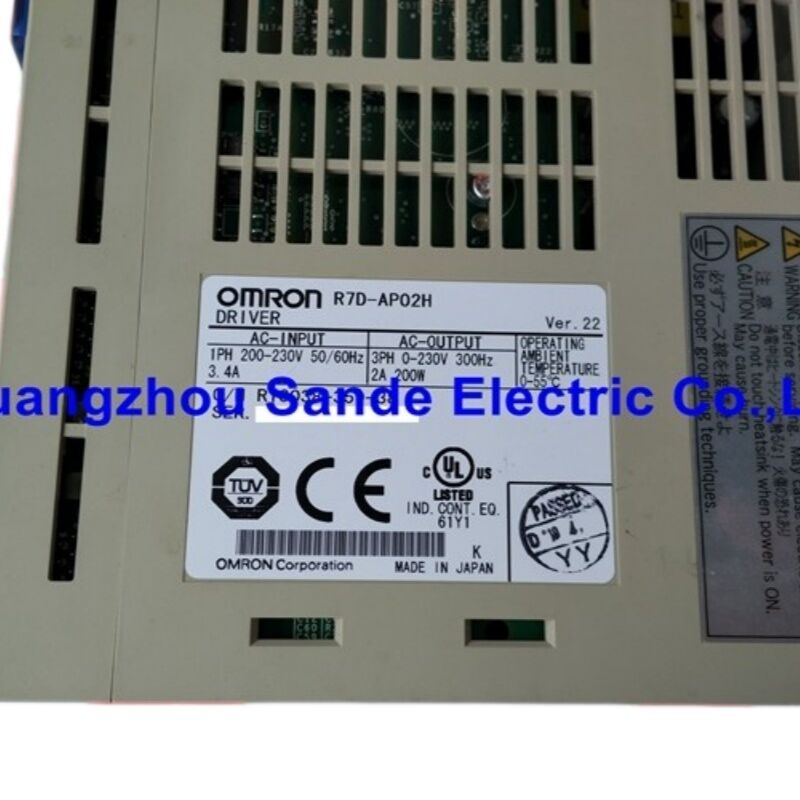

OMRON R7D-AP02H SmartStep A Series Servo Drive — 200W Single-Phase 200V AC Servo Driver

เมื่อมอเตอร์สเต็ปเปอร์ไม่เพียงพออีกต่อไป

มีช่วงเวลาหนึ่งในการออกแบบเครื่องจักรที่มอเตอร์สเต็ปเปอร์ที่ดูเหมือนจะเป็นตัวเลือกที่ถูกต้องเริ่มเผยให้เห็นข้อจำกัดของมัน — การก้าวพลาดภายใต้ภาระ, ความร้อนสูงเกินไปที่ความเร็วต่อเนื่อง, หรือการสั่นสะเทือนที่ปรากฏในชิ้นส่วนสำเร็จรูป OMRON R7D-AP02H ถูกสร้างขึ้นมาเพื่อช่วงเวลานั้นโดยเฉพาะ

เป็นส่วนหนึ่งของ SmartStep A Series ของ OMRON, R7D-AP02H คือ ไดรฟ์เซอร์โว AC ขนาด 200W ที่ออกแบบมาให้มีราคาและวิธีการเดินสายที่ง่ายเหมือนระบบสเต็ปเปอร์ แต่ให้ประสิทธิภาพแบบวงปิดของเซอร์โวแท้ แนวคิดคือตรงไปตรงมา: รับคำสั่งแบบพัลส์สตริงจากคอนโทรลเลอร์ทั่วไปที่มีเอาต์พุตพัลส์ — สัญญาณประเภทเดียวกับที่ไดรฟ์สเต็ปเปอร์ได้รับ — และขับมอเตอร์เซอร์โว AC แบบไร้แปรงถ่านพร้อมการป้อนกลับตำแหน่งแบบเรียลไทม์, การปรับอัตโนมัติของเกน, และการป้องกันการหยุดทำงานและโอเวอร์โหลดที่สเต็ปเปอร์ไม่สามารถให้ได้

ผลลัพธ์คือไดรฟ์ที่เข้ากันได้กับสถาปัตยกรรมโมชั่นที่มีอยู่โดยไม่ต้องเขียนโค้ด PLC ใหม่ ในขณะที่แก้ไขปัญหาความแม่นยำของตำแหน่งและความน่าเชื่อถือที่ระบบที่ใช้สเต็ปเปอร์พัฒนาขึ้นภายใต้ภาระจริง

SmartStep A — สิ่งที่แพลตฟอร์มถูกออกแบบมาเพื่อแก้ไข

OMRON วางตำแหน่ง SmartStep A series ไว้ในช่องว่างเฉพาะในตลาดระบบอัตโนมัติ: แอปพลิเคชันที่ซับซ้อนพอที่จะต้องการประสิทธิภาพของเซอร์โว แต่ก็ตรงไปตรงมาพอที่ต้นทุนและความลึกของการเขียนโปรแกรมของไดรฟ์ระดับ SGDH เต็มรูปแบบจะไม่คุ้มค่า เครื่องจักรบรรจุภัณฑ์, สถานีติดฉลาก, สายพานลำเลียงขนาดเล็ก, โต๊ะหมุน, และระบบหยิบและวางแบบง่าย — อุปกรณ์ที่คอนโทรลเลอร์เป็น PLC พื้นฐานหรือการ์ดโมชั่นเฉพาะ และโปรไฟล์การเคลื่อนที่โดยพื้นฐานคือการเคลื่อนที่ไปยังตำแหน่ง

ไดรฟ์ SmartStep A ทำงานบน อินพุตพัลส์สตริง — คอนโทรลเลอร์จะส่งเอาต์พุตทิศทางและพัลส์สเต็ป, ไดรฟ์จะดำเนินการเคลื่อนที่และตรวจสอบความสมบูรณ์ผ่านลูปป้อนกลับของเอ็นโค้ดเดอร์ ไดรฟ์เซอร์โวจะจัดการการคำนวณเซอร์โวแบบวงปิดทั้งหมดภายใน จากมุมมองของ PLC, อินเทอร์เฟซไม่ซับซ้อนไปกว่าการเดินสายไดรฟ์สเต็ปเปอร์; ความแตกต่างด้านประสิทธิภาพอยู่ที่ภายในไดรฟ์ทั้งหมด

สวิตช์ DIP ที่แผงด้านหน้าจัดการการกำหนดค่าพื้นฐาน — ประเภทอินพุตพัลส์, ทิศทางมอเตอร์, พฤติกรรมการเบรกแบบไดนามิก — โดยไม่ต้องใช้ซอฟต์แวร์หรือหน่วยพารามิเตอร์สำหรับการตั้งค่ามาตรฐาน นี่เป็นการตัดสินใจออกแบบโดยเจตนา: ไดรฟ์ SmartStep A มีไว้สำหรับการกำหนดค่าโดยวิศวกรซ่อมบำรุงในโรงงาน ไม่ใช่นักเชี่ยวชาญด้านเซอร์โว

ข้อมูลจำเพาะทางเทคนิค

ทำความเข้าใจหมายเลขรุ่น: R7D-AP02H

หมายเลขชิ้นส่วน SmartStep A ของ OMRON เป็นไปตามตรรกะที่สอดคล้องกันซึ่งควรทราบเมื่ออ้างอิงไขว้หรือจัดหาทางเลือก:

R7D — SmartStep A Servo Driver
AP — รุ่นมาตรฐาน (ประเภทอินพุตพัลส์สตริง)
02 — คลาสกำลัง 200W (01 = 100W, 04 = 400W, 08 = 750W)
H — คลาสแรงดันไฟฟ้า 200V AC (คำต่อท้าย L จะระบุ 100V AC)

คำต่อท้าย H/L ไม่สามารถใช้แทนกันได้ R7D-AP02L เข้ากันไม่ได้ทางไฟฟ้ากับการเดินสายไฟ 200V และออกแบบมาสำหรับสภาพแวดล้อมการกระจายไฟ 100V AC แยกต่างหาก เมื่อจัดหาตัวทดแทน, คำต่อท้ายแรงดันไฟฟ้าต้องตรงกับที่ติดตั้ง

มอเตอร์เซอร์โวที่เข้ากันได้

R7D-AP02H จับคู่กับ มอเตอร์เซอร์โว SmartStep A ขนาด 200W ของ OMRON มีสองรูปแบบตัวถังให้เลือกสำหรับการติดตั้งทางกลที่แตกต่างกัน:

ตัวถังทรงกระบอก (มาตรฐาน):

• R7M-A20030-S1 — เพลาลิ่ม, ไม่มีเบรก
• R7M-A20030-BS1 — เพลาลิ่ม, พร้อมเบรกปิดไฟ 24V DC

รูปแบบแบน (ตัวถังเตี้ย):

• R7M-AP20030-S1 — รุ่นพื้นที่ติดตั้งกะทัดรัด
• R7M-AP20030-BS1 — ตัวถังแบนพร้อมตัวเลือกเบรก

ทั้งสองตระกูลมอเตอร์ใช้พิกัดไฟฟ้า 200W เดียวกัน: แรงบิดที่กำหนด 0.637 N·m, ความเร็วที่กำหนด 3,000 รอบ/นาที, และ ความเร็วสูงสุดชั่วขณะ 4,500 รอบ/นาที แรงบิดสูงสุดถึง 1.91 N·m — ประมาณสามเท่าของแรงบิดที่กำหนด — สำหรับความต้องการเร่งความเร็วสั้นๆ เอ็นโค้ดเดอร์มอเตอร์ให้เอาต์พุต 2,000 พัลส์ต่อรอบ บนเฟส A และ B, พร้อม Z-พัลส์หนึ่งครั้งต่อรอบสำหรับการอ้างอิงการตั้งค่าศูนย์

ความยาวสายเคเบิลเอ็นโค้ดเดอร์ระหว่างมอเตอร์และไดรฟ์ส่งผลต่อภูมิคุ้มกันสัญญาณรบกวนของระบบ OMRON แนะนำให้ใช้สายเคเบิลมาตรฐานสำหรับการเดินสายแบบคงที่ และสายเคเบิลหุ่นยนต์ (โครงสร้างยืดหยุ่น) สำหรับการติดตั้งที่สายเคเบิลต้องเคลื่อนที่ไปพร้อมกับมอเตอร์

การปรับอัตโนมัติแบบเรียลไทม์ — การตั้งค่าโดยไม่ต้องใช้สโคป

การตั้งค่าเซอร์โวแบบดั้งเดิมเกี่ยวข้องกับการปรับเกนลูปซ้ำๆ: สตาร์ทมอเตอร์, สังเกตการตอบสนองบนออสซิลโลสโคปหรือเครื่องวิเคราะห์การเคลื่อนที่, ปรับเกนสัดส่วนและเกนปริพันธ์, ทำซ้ำ ไดรฟ์ SmartStep A ทำให้กระบวนการนี้เป็นอัตโนมัติ

ฟังก์ชัน การปรับอัตโนมัติแบบเรียลไทม์ จะตรวจสอบความเฉื่อยและลักษณะการโหลดของมอเตอร์อย่างต่อเนื่องระหว่างการทำงานจริง ไดรฟ์จะปรับเกนควบคุมภายในแบบเรียลไทม์เพื่อรักษาการตอบสนองของเซอร์โวที่เหมาะสมเมื่อสภาวะการโหลดเปลี่ยนแปลง — คุณสมบัติที่สำคัญในเครื่องจักรที่โหลดแตกต่างกันไปตามรอบการทำงาน เช่น อุปกรณ์บรรจุภัณฑ์ที่จัดการผลิตภัณฑ์ที่มีน้ำหนักแตกต่างกัน หรือสายพานลำเลียงที่มีการโหลดเป็นช่วงๆ

สำหรับเครื่องจักรที่มีโหลดคงที่และทำซ้ำได้, ไดรฟ์ยังสามารถทำงานในโหมดเกนคงที่ได้เมื่อตั้งค่าเกนแล้ว ซึ่งให้พฤติกรรมที่คาดการณ์ได้และทำซ้ำได้ตลอดรอบการจ่ายไฟ

ความยืดหยุ่นของคำสั่งอินพุตและ I/O ควบคุม

R7D-AP02H รับ คำสั่งตำแหน่งพัลส์สตริง ในสามรูปแบบ, สามารถเลือกได้ด้วยสวิตช์ DIP ที่แผงด้านหน้า:

• พัลส์ + ทิศทาง — จำนวนพัลส์และสัญญาณทิศทางแยกกัน (รูปแบบเอาต์พุต PLC ที่พบบ่อยที่สุด)
• พัลส์ CW / CCW — ชุดพัลส์เดินหน้าและถอยหลังแยกกัน
• ความแตกต่างเฟส 90° — อินพุตสไตล์เอ็นโค้ดเดอร์ควอดราเจอร์ A/B

ความถี่อินพุตพัลส์สูงสุดคือ 500 kpps (กิโลพัลส์ต่อวินาที), ซึ่งกำหนดขีดจำกัดบนว่าคำสั่งตำแหน่งสามารถส่งไปยังไดรฟ์ได้เร็วแค่ไหน ที่ 2,000 พัลส์เอ็นโค้ดเดอร์ต่อรอบมอเตอร์, อัตราคำสั่ง 500 kpps สอดคล้องกับความเร็วคำสั่งสูงสุด 15,000 รอบ/นาที — สูงกว่าขีดจำกัดทางกายภาพของมอเตอร์มาก, ดังนั้นอัตราอินพุตพัลส์จึงไม่เคยเป็นคอขวดด้านประสิทธิภาพในการใช้งาน SmartStep A ทั่วไป

Control I/O ประกอบด้วยสัญญาณอินเตอร์ล็อกเซอร์โวมาตรฐาน: Servo ON, รีเซ็ตสัญญาณเตือน, ขีดจำกัดการยับยั้งการขับเคลื่อนเดินหน้า/ถอยหลัง, และ อินพุตและเอาต์พุตอเนกประสงค์ สำหรับการยืนยันตำแหน่งและสถานะสัญญาณเตือน เอาต์พุตมอนิเตอร์แบบอนาล็อก (CN4) ให้สัญญาณแรงดันไฟฟ้าแบบเรียลไทม์ที่แปรผันตามความเร็วของมอเตอร์และกระแสแรงบิด — มีประโยชน์สำหรับการวินิจฉัยด้วยออสซิลโลสโคปโดยไม่ต้องเชื่อมต่อซอฟต์แวร์ PC

การสื่อสารอนุกรม: RS-232C และ RS-422A

พอร์ตอนุกรมทั้งสองมีอยู่และทำงานได้บน R7D-AP02H พอร์ต RS-232C (CN3) เชื่อมต่อกับ PC ที่รันซอฟต์แวร์ Parameter Unit ของ OMRON เพื่อการเข้าถึงพารามิเตอร์ทั้งหมด, การตรวจสอบ, และการตั้งค่าไดรฟ์ อินเทอร์เฟซ RS-422A รองรับการเดินสายแบบ multi-drop, ทำให้ PC หรือ HMI เดียวสามารถสื่อสารกับไดรฟ์หลายตัวบนบัสที่ใช้ร่วมกัน — เหมาะสำหรับเครื่องจักรที่มีแกนเซอร์โวหลายแกน

สำหรับการตั้งค่าพื้นฐานและการปรับพารามิเตอร์ในภาคสนาม, หน่วยพารามิเตอร์แบบมือถือ R7A-PR02A ของ OMRON เชื่อมต่อโดยตรงกับ CN3 โดยไม่ต้องใช้แล็ปท็อป นี่คือเครื่องมือที่ทำให้ SmartStep A สามารถบำรุงรักษาได้จริงในสภาพแวดล้อมอุตสาหกรรมที่ PC ไม่ได้อยู่บนพื้นเสมอไปเมื่อต้องแก้ไขข้อผิดพลาด

การเบรกแบบไดนามิกและการสร้างใหม่

เมื่อมอเตอร์เซอร์โวชะลอตัว, มันจะทำหน้าที่เป็นเครื่องกำเนิดไฟฟ้า, ส่งพลังงานกลับไปยังบัส DC ของไดรฟ์ R7D-AP02H จัดการพลังงานจากการสร้างใหม่นี้ผ่าน ความสามารถในการดูดซับพลังงานจากการสร้างใหม่ ภายในที่กำหนดไว้ที่ 37.1 J สำหรับแอปพลิเคชัน 200W ส่วนใหญ่ที่มีโหลดความเฉื่อยปานกลางและการลดความเร็วตามปกติ, การดูดซับภายในก็เพียงพอแล้ว

สำหรับแอปพลิเคชันที่มีโหลดความเฉื่อยสูงขึ้น หรือรอบการลดความเร็วที่บ่อยและรวดเร็ว, ตัวต้านทานการสร้างใหม่ภายนอก สามารถเชื่อมต่อข้ามขั้ว B1 และ B2 เพื่อให้มีความสามารถในการกระจายพลังงานเพิ่มเติม ไดรฟ์จะตรวจสอบภาระการสร้างใหม่และจะแจ้งเตือนหากเข้าใกล้ขีดจำกัดความร้อน

การเบรกแบบไดนามิก — การเบรกแบบต้านทานที่ทำงานเมื่อไดรฟ์เกิดข้อผิดพลาดหรือสูญเสียพลังงาน — สามารถกำหนดค่าได้ผ่านสวิตช์ DIP สิ่งนี้จะกำหนดว่ามอเตอร์จะชะลอตัวลงอย่างรวดเร็วเพียงใดเมื่อสูญเสียพลังงาน, ซึ่งส่งผลโดยตรงต่อความปลอดภัยของเครื่องจักรและความเค้นทางกลต่อระบบขับเคลื่อน

สถานะผู้ผลิตและหมายเหตุการจัดหา

R7D-AP02H เลิกผลิตโดย OMRONแล้วในฐานะรายการผลิตปัจจุบัน SmartStep A series ได้ถูกแทนที่ด้วยแพลตฟอร์มเซอร์โว OMRON รุ่นใหม่ที่มีชุดคุณสมบัติและความสามารถเครือข่ายที่ขยายออกไป อย่างไรก็ตาม, ระบบ SmartStep A ที่ติดตั้งในภาคสนามยังมีจำนวนมาก — ไดรฟ์เหล่านี้ถูกขายทั่วโลกในช่วงปี 2000 ถึง 2010, และเครื่องจักรจำนวนมากที่สร้างขึ้นรอบๆ ยังคงทำงานอยู่

หน่วยทดแทนจะถูกจัดหาผ่าน ช่องทางอุปกรณ์มือสองและอุปกรณ์ปรับปรุงสภาพอุตสาหกรรม เมื่อซื้อ, ให้ยืนยันว่าหน่วยได้รับการทดสอบการทำงานภายใต้ภาระแล้ว แทนที่จะตรวจสอบด้วยสายตาเท่านั้น, และตรวจสอบว่าเวอร์ชันเฟิร์มแวร์เข้ากันได้กับแอปพลิเคชันของคุณหรือไม่ หากมีการวางแผนการย้ายพารามิเตอร์จากไดรฟ์ที่มีอยู่ ฟังก์ชันหลักของ R7D-AP02H ได้รับการบันทึกไว้อย่างดีในคู่มือผู้ใช้ของ OMRON (Cat. No. I533-E1-04) และคู่มือการกำหนดค่าระบบ, ซึ่งทั้งสองยังคงเปิดให้ใช้งานได้จากคลังเอกสารของ OMRON

คำถามที่พบบ่อย

Q1: สามารถใช้คอนโทรลเลอร์ประเภทใดสั่งงาน R7D-AP02H ได้บ้าง และต้องใช้ PLC ของ OMRON เองหรือไม่?

ไม่จำเป็นต้องใช้คอนโทรลเลอร์เฉพาะของ OMRON R7D-AP02H รับ อินพุตคำสั่งพัลส์สตริงมาตรฐาน — สัญญาณประเภทเดียวกับที่ส่งออกจาก PLC เกือบทั้งหมดที่มีฟังก์ชันเอาต์พุตพัลส์ในตัว, คอนโทรลเลอร์โมชั่นเฉพาะ, ระบบ CNC, และตัวจัดลำดับสเต็ปเปอร์ รูปแบบพัลส์ (Pulse+Direction, CW/CCW, หรือ 90° phase-difference) ถูกเลือกโดยสวิตช์ DIP บนแผงด้านหน้าของไดรฟ์ อินเทอร์เฟซคำสั่งของไดรฟ์ไม่ขึ้นกับคอนโทรลเลอร์: หากคอนโทรลเลอร์ของคุณสามารถส่งเอาต์พุตพัลส์ดิจิทัลและสัญญาณทิศทางได้สูงสุด 500 kpps, มันก็สามารถสั่งงานไดรฟ์นี้ได้ PLC และคอนโทรลเลอร์โมชั่นของ OMRON เองทำงานร่วมกับไดรฟ์นี้ได้อย่างเป็นธรรมชาติ, แต่คอนโทรลเลอร์ของบุคคลที่สามจาก Mitsubishi, Keyence, Panasonic, หรือผู้ผลิตรายอื่นก็เข้ากันได้เช่นกัน ตราบใดที่ระดับสัญญาณเอาต์พุตพัลส์อยู่ในข้อกำหนดอินพุตของไดรฟ์

Q2: ความแตกต่างระหว่าง R7D-AP02H และ R7D-AP02L คืออะไร และสามารถใช้แทนกันได้หรือไม่?

ความแตกต่างเพียงอย่างเดียวระหว่างสองรุ่นนี้คือ ระดับแรงดันไฟฟ้าอินพุต:

• R7D-AP02H — Single-phase 200/230V AC (170–253V), 50/60 Hz
• R7D-AP02L — Single-phase 100/115V AC, 50/60 Hz

ทั้งสองรุ่น เข้ากันไม่ได้ทางไฟฟ้า และไม่สามารถใช้แทนกันได้หากไม่เปลี่ยนการเดินสายไฟแหล่งจ่ายไฟด้วย รุ่น H และ L ยังจับคู่กับมอเตอร์เซอร์โวชุดที่แตกต่างกัน — ขดลวดมอเตอร์ R7M-A20030-□ เหมือนกัน, แต่พารามิเตอร์มอเตอร์ที่ไวต่อแรงดันไฟฟ้าจะแตกต่างกันระหว่างระดับแรงดันไฟฟ้า สายเคเบิลเซอร์โวเข้ากันได้กับทั้งสองรุ่น เมื่อจัดหาตัวทดแทน, ให้จับคู่ตัวอักษรต่อท้ายกับระดับแรงดันไฟฟ้าของการติดตั้งเดิมเสมอ

Q3: ไดรฟ์แสดงรหัสสัญญาณเตือน ฉันจะวินิจฉัยและรีเซ็ตได้อย่างไรโดยไม่ต้องใช้ซอฟต์แวร์ PC?

R7D-AP02H มี จอแสดงผล LED แบบ 7 ส่วนที่แผงด้านหน้า ซึ่งแสดงรหัสสัญญาณเตือนโดยตรง เมื่อเกิดสัญญาณเตือน, จอแสดงผลจะแสดงรหัสสองตัวอักษร (เช่น AL.14, AL.21, AL.40) ซึ่งระบุประเภทข้อผิดพลาดเฉพาะ: ข้อผิดพลาดเอ็นโค้ดเดอร์, แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, กระแสเกิน, โหลดเกิน, ข้อผิดพลาดการสร้างใหม่, ความเร็วเกิน, หรือการเบี่ยงเบนตำแหน่งเกิน, และอื่นๆ คู่มือผู้ใช้ OMRON SmartStep A (I533-E1-04) มีตารางรหัสสัญญาณเตือนที่สมบูรณ์พร้อมสาเหตุและการดำเนินการแก้ไขสำหรับแต่ละรหัส หลังจากแก้ไขสาเหตุที่แท้จริงแล้ว, สัญญาณเตือนสามารถรีเซ็ตได้โดยการเปิดใช้งาน อินพุตรีเซ็ตสัญญาณเตือน บนแถบขั้วต่อควบคุมของไดรฟ์ชั่วคราว — ไม่จำเป็นต้องใช้ PC สำหรับสิ่งนี้ อย่ารีเซ็ตและสตาร์ทซ้ำๆ โดยไม่แก้ไขสาเหตุที่แท้จริง; สัญญาณเตือนที่ค้างอยู่มักบ่งชี้ถึงข้อผิดพลาดในการเดินสาย, สิ่งกีดขวางทางกล, การตั้งค่าเกนไม่ถูกต้อง, หรือส่วนประกอบฮาร์ดแวร์ที่กำลังจะเสียซึ่งจะไม่หายไปเอง

Q4: ฉันสามารถใช้ R7D-AP02H กับมอเตอร์เซอร์โวจากผู้ผลิตรายอื่นได้หรือไม่ หรือต้องใช้มอเตอร์ R7M ของ OMRON เท่านั้น?

R7D-AP02H ได้รับการออกแบบและปรับเทียบสำหรับ มอเตอร์เซอร์โว R7M-A20030 และ R7M-AP20030 ขนาด 200W ของ OMRON ซึ่งใช้เอ็นโค้ดเดอร์แบบเพิ่มค่าเฉพาะ 2,000 พัลส์/รอบ พร้อมขั้วต่อและรูปแบบการเดินสายที่ตรงกับอินพุตเอ็นโค้ดเดอร์ CN2 ของไดรฟ์ การใช้มอเตอร์เซอร์โวของบุคคลที่สามที่มีประเภทเอ็นโค้ดเดอร์แตกต่างกัน, ความเหนี่ยวนำขดลวดแตกต่างกัน, หรือการเดินสายขั้วต่อแตกต่างกัน จะต้องมีการตรวจสอบความเข้ากันได้ทางไฟฟ้าอย่างรอบคอบ และไม่ได้รับการสนับสนุนจาก OMRON ในทางปฏิบัติ, การเปลี่ยนมอเตอร์ที่ไม่ใช่ของ OMRON กับไดรฟ์นี้ในสภาพแวดล้อมการผลิตไม่แนะนำ — อัลกอริทึมการปรับอัตโนมัติของไดรฟ์และเกณฑ์การป้องกันได้รับการปรับเทียบกับพารามิเตอร์มอเตอร์ของซีรีส์ R7M, และความไม่ตรงกันอาจทำให้เกิดพฤติกรรมเซอร์โวที่ไม่เสถียรหรือข้อผิดพลาดของไดรฟ์ หากไม่สามารถหาโมเดลมอเตอร์เดิมได้, ตัวทดแทน OMRON ที่ตรงกัน หรือมอเตอร์ที่เข้ากันได้ที่ผ่านการทดสอบซึ่งระบุโดย OMRON สำหรับตระกูลไดรฟ์นี้คือเส้นทางที่ถูกต้อง

Q5: เครื่องจักรมีไดรฟ์ R7D-AP02H หลายตัว ฉันต้องใช้การเชื่อมต่อ PC แยกต่างหากกับแต่ละไดรฟ์เพื่อการตรวจสอบ หรือสามารถเชื่อมต่อเครือข่ายได้หรือไม่?

ไดรฟ์หลายตัวสามารถใช้การเชื่อมต่อการตรวจสอบเดียวร่วมกันได้โดยใช้ การกำหนดค่า multi-drop RS-422A พอร์ต RS-422A บนไดรฟ์แต่ละตัว (CN3) รองรับการเดินสายแบบบัสที่ไดรฟ์หลายตัวเชื่อมต่อกันในโทโพโลยีแบบ daisy-chain หรือ star กับอินเทอร์เฟซโฮสต์ RS-422A เดียว ไดรฟ์แต่ละตัวจะได้รับที่อยู่หน่วยที่ไม่ซ้ำกันผ่านสวิตช์หมุนที่แผงด้านหน้า, ทำให้ซอฟต์แวร์ตรวจสอบของ OMRON สามารถเข้าถึงและสื่อสารกับไดรฟ์แต่ละตัวบนบัสที่ใช้ร่วมกันได้ สำหรับเครื่องจักรขนาดเล็กที่มีแกนเซอร์โวสองหรือสามแกน, หมายความว่าตัวแปลง RS-232 เป็น RS-422 เพียงตัวเดียวบน PC ตรวจสอบสามารถเข้าถึงไดรฟ์ทั้งหมดพร้อมกันได้ — เหมาะสำหรับการวินิจฉัยหลายแกน, การเปรียบเทียบพารามิเตอร์ระหว่างแกน, หรือการอัปโหลดชุดพารามิเตอร์ไปยังไดรฟ์ทั้งหมดจากไฟล์เดียว พอร์ต RS-232C เป็นการเชื่อมต่อแบบจุดต่อจุดสำหรับการเข้าถึงไดรฟ์เดียวเท่านั้น และไม่รองรับการทำงานแบบ multi-drop

OMRON R7D-AP02H เป็นส่วนหนึ่งของซีรีส์ไดรฟ์เซอร์โว SmartStep A (Cat. No. I533) รุ่นนี้เลิกผลิตจากสายการผลิตปัจจุบันของ OMRON แล้ว ควรตรวจสอบประวัติสัญญาณเตือนของไดรฟ์, สภาพสายเคเบิลเอ็นโค้ดเดอร์, และความเข้ากันได้ของมอเตอร์ก่อนการติดตั้งเสมอ โปรดดูคู่มือผู้ใช้ OMRON I533-E1-04 สำหรับเอกสารการเดินสาย, พารามิเตอร์, และการแก้ไขปัญหาที่สมบูรณ์
