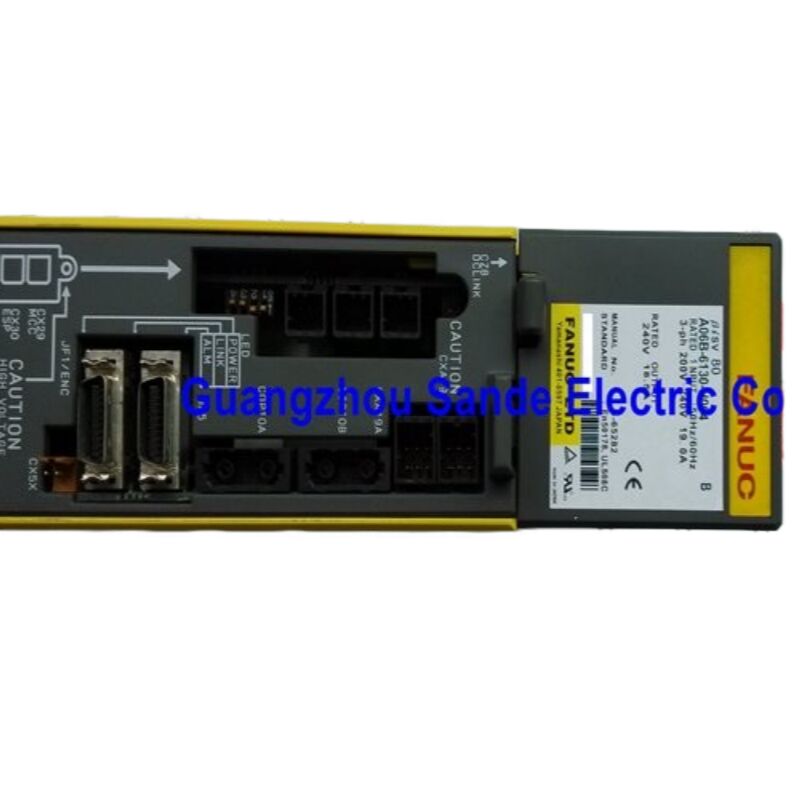

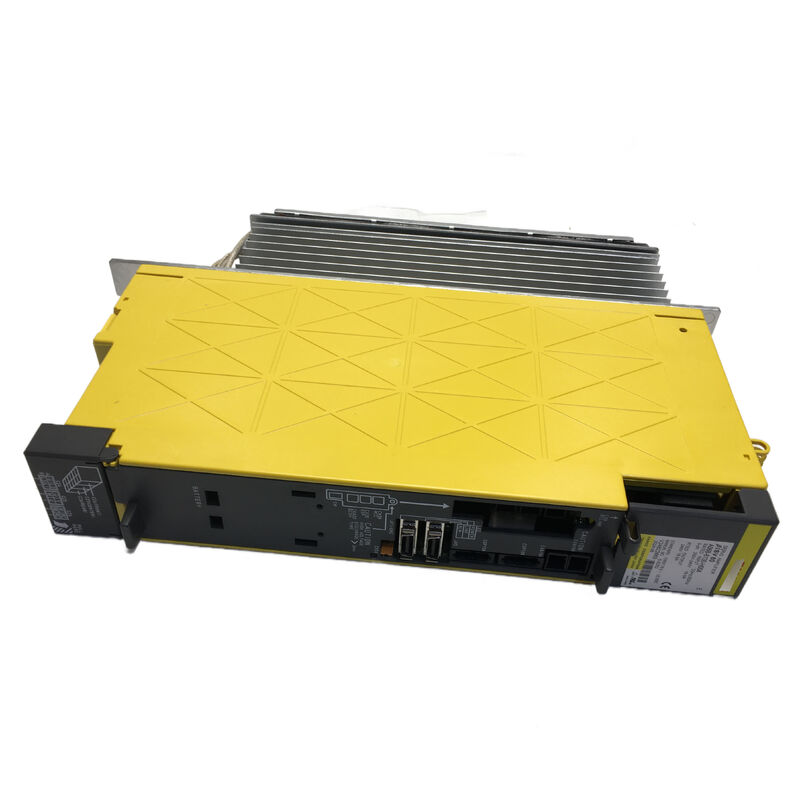

FANUC A06B-6130-H004 — Beta i Series SVM1-80i Single-Axis Servo Amplifier, FSSB Interface, 80A

ข้อมูลผลิตภัณฑ์

หมายเลขชิ้นส่วน: A06B-6130-H004

ซีรีส์: FANUC MELSERVO Beta i (βi) Series

รุ่น: SVM1-80i (โมดูลเซอร์โวแกนเดี่ยว, ระดับ 80A)

อินเทอร์เฟซ: FSSB — FANUC Servo Serial Bus (ใยแก้วนำแสง)

คู่มืออ้างอิง: B-65322

หน่วยนี้คืออะไร

ในกลุ่มผลิตภัณฑ์เซอร์โวแอมพลิฟายเออร์ Beta i ของ FANUC, A06B-6130-H004มีบทบาทเฉพาะและชัดเจน: เป็นโมดูลแกนเดี่ยว 80A — หน่วยที่มีความจุสูงสุดในซีรีส์ SVM1 รุ่น Beta i รุ่นแรก แม้ว่ารุ่น H001 (20A) และ H002 (40A) ที่มีขนาดเล็กกว่าจะรองรับแกนที่ต้องการกำลังน้อยกว่า แต่ H004 ถูกสร้างขึ้นสำหรับแกนที่ต้องการกระแสสูงอย่างต่อเนื่องและการตอบสนองการเร่งความเร็วที่รวดเร็ว: ตัวเปลี่ยนเครื่องมืออัตโนมัติ, กลไกการหมุนป้อมปืน, และแกนหมุนหรือแกนเชิงเส้นที่มีความแม่นยำซึ่งพบได้ทั่วไปในเครื่องจักร EDM

สิ่งที่ทำให้ตระกูลแอมพลิฟายเออร์ Beta i แตกต่างจากซีรีส์ Alpha iSV คือสถาปัตยกรรม A06B-6130-H004 ไม่ใช่โมดูลในความหมายดั้งเดิม — มันมีส่วนแหล่งจ่ายไฟในตัวของตัวเอง ทำให้มีความเป็นอิสระทางไฟฟ้า ทำให้สามารถติดตั้งได้ทุกที่บนเครื่องจักร โดยไม่ขึ้นกับหน่วยแหล่งจ่ายไฟ PSM ภายนอก สำหรับผู้ผลิตเครื่องจักรที่ออกแบบตู้ควบคุมขนาดกะทัดรัดหรือวางไดรฟ์ใกล้กับแกนที่ให้บริการ ความเป็นอิสระนี้เป็นข้อได้เปรียบที่ใช้งานได้จริงอย่างแท้จริง

การสื่อสารกับ FANUC CNC ทำงานผ่าน FSSB — FANUC Servo Serial Bus — โดยใช้สายเคเบิลใยแก้วนำแสง การเชื่อมต่อใยแก้วนำแสงช่วยขจัดความไวต่อสัญญาณรบกวนของสายสัญญาณไฟฟ้าในระยะทางที่พบได้ทั่วไปในการติดตั้งเครื่องจักร และการสื่อสารแบบซิงโครนัสความเร็วสูงของโปรโตคอล FSSB คือสิ่งที่ทำให้ตระกูลควบคุม 0i-C และ 0i-D สามารถบรรลุการซิงโครไนซ์ตำแหน่งหลายแกนที่แม่นยำทั่วทั้งไดรฟ์ที่เชื่อมต่อทั้งหมดพร้อมกัน

ข้อมูลจำเพาะทางเทคนิค

แหล่งจ่ายไฟในตัว: ทำไมจึงสำคัญในโรงงาน

สถาปัตยกรรมมาตรฐานสำหรับเซอร์โวไดรฟ์ FANUC Alpha i ประกอบด้วยโมดูลแหล่งจ่ายไฟ (PSM) ที่ใช้ร่วมกัน ซึ่งปรับสภาพพลังงาน DC bus สำหรับโมดูล SVM หลายตัวที่เชื่อมต่อแบบเดซี่เชนบนบัสทั่วไป ซีรีส์ Beta i SVM1 รวมถึง A06B-6130-H004 ใช้แนวทางที่แตกต่างออกไปโดยสิ้นเชิง แต่ละหน่วยมีวงจรเรียงกระแสและวงจร DC bus ของตัวเอง — ไม่จำเป็นต้องใช้ PSM ภายนอก

จากมุมมองของการออกแบบเครื่องจักร สถาปัตยกรรมที่สมบูรณ์ในตัวเองนี้มีผลกระทบที่แท้จริง การติดตั้งทำได้ง่ายขึ้น: ชุดการเชื่อมต่ออินพุตสามเฟสหนึ่งชุด, สายจ่ายไฟควบคุม 24V DC หนึ่งเส้น, และสายเคเบิลใยแก้วนำแสง FSSB หนึ่งเส้น ไม่มีการจัดลำดับแรงดันบัส, ไม่มี PSM ที่ใช้ร่วมกันเพื่อปรับขนาดตามการรวมกันของโหลดแกน, และไม่มีความเสี่ยงที่ข้อผิดพลาดของ PSM จะทำให้แกนหลายแกนหยุดทำงานพร้อมกัน หาก A06B-6130-H004 เกิดข้อผิดพลาด เครื่องจักรจะสูญเสียแกนเดียว — ไม่ใช่แกนทั้งหมดที่ใช้แหล่งจ่ายไฟร่วมกัน

สำหรับทีมบำรุงรักษา ตรรกะเดียวกันก็ใช้ได้ การเปลี่ยน A06B-6130-H004 เป็นการเปลี่ยนที่ตรงไปตรงมา: ถอดการเชื่อมต่ออินพุตสามเฟส, เอาต์พุตกำลังมอเตอร์, สายใยแก้วนำแสง FSSB, สายจ่ายไฟควบคุม 24V, และสายเบรกหากติดตั้งไว้ หน่วยทดแทนมาพร้อมกับแหล่งจ่ายไฟในตัวแล้ว ไม่มีการคำนวณขนาด PSM, ไม่มีการตั้งค่าบัสใหม่

การสื่อสาร FSSB: การเชื่อมต่อ CNC

FSSB — FANUC Servo Serial Bus — เป็นโปรโตคอลการสื่อสารแบบอนุกรมความเร็วสูงที่เป็นกรรมสิทธิ์ของ FANUC สำหรับการเชื่อมต่อ CNC กับเซอร์โวแอมพลิฟายเออร์ A06B-6130-H004 เชื่อมต่อกับพอร์ต FSSB ของ CNC ผ่านสายเคเบิลใยแก้วนำแสง และสื่อใยแก้วนำแสงไม่ใช่รายละเอียดเล็กน้อย สภาพแวดล้อมของเครื่องจักรสร้างสัญญาณรบกวนทางแม่เหล็กไฟฟ้าอย่างมาก: ไดรฟ์ความถี่แปรผัน, การให้ความร้อนแบบเหนี่ยวนำ, ขดลวดรีเลย์, และแหล่งจ่ายไฟสวิตชิ่ง ล้วนสร้างสัญญาณรบกวนที่สามารถทำให้สายทองแดงระดับสัญญาณเสียหายในระยะยาวระหว่างตู้กับแกน ใยแก้วนำแสงไม่มีศักย์ไฟฟ้าและไม่ไวต่อสิ่งเหล่านี้เลย

ในด้านการสื่อสาร FSSB ทำงานแบบซิงโครนัสกับรอบการประมาณค่าของ CNC คำสั่งตำแหน่งทุกคำสั่ง, แพ็กเก็ตการป้อนกลับของเอ็นโค้ดเดอร์ทุกแพ็กเก็ต, และการแลกเปลี่ยนพารามิเตอร์ทุกครั้งระหว่าง CNC กับ A06B-6130-H004 เกิดขึ้นแบบล็อคสเต็ปกับรอบการคำนวณของ CNC — โดยทั่วไปคือ 1ms ในระบบ 0i มาตรฐาน, พร้อมตัวเลือกวงจรที่เร็วกว่าสำหรับชุดควบคุม 30i การเชื่อมโยงแบบซิงโครนัสนี้คือสิ่งที่ทำให้การเคลื่อนที่ของแกนที่ประสานกันอย่างราบรื่นและแม่นยำเป็นไปได้ เนื่องจาก CNC ทราบอย่างแม่นยำว่าไดรฟ์แต่ละตัวจะดำเนินการเพิ่มตำแหน่งแต่ละครั้งเมื่อใด

การใช้งานเครื่องจักรทั่วไป

แกนเปลี่ยนเครื่องมืออัตโนมัติ (ATC) แขน ATC บนศูนย์กลางเครื่องจักรแนวตั้ง — กลไกที่ดึงเครื่องมือออกจากสปินเดิล, หมุนไปยังนิตยสารเครื่องมือ, และส่งเครื่องมือใหม่ — ต้องทำให้รอบการทำงานเสร็จสิ้นอย่างรวดเร็วและซ้ำๆ ตลอดทั้งกะ การเร่งความเร็วอย่างรวดเร็วไปยังตำแหน่งที่กำหนด, การลดความเร็วและการหยุดที่คมชัด, การเบรกที่แม่นยำขณะเปลี่ยนเครื่องมือ ความสามารถกระแสสูงสุด 80A ของ A06B-6130-H004 ให้แรงบิดในการเร่งความเร็วที่แกน ATC ต้องการ, และการเชื่อมโยง FSSB ให้ความหน่วงในการยืนยันตำแหน่งที่จำเป็นสำหรับการล็อคการเคลื่อนที่ของ ATC กับการวางแนวสปินเดิลและลำดับการจับ/ปลดเครื่องมือ

แกนหมุนป้อมปืนของเครื่องกลึง CNC การหมุนป้อมปืนบนศูนย์กลางการกลึงมีลักษณะคล้ายกับการทำงานของ ATC: การเคลื่อนที่สั้นๆ รวดเร็ว และแม่นยำไปยังตำแหน่งที่หมุน, ดำเนินการหลายครั้งต่อชั่วโมง กระแสสูงสุดสูงสำหรับการเร่งความเร็วที่รวดเร็ว, การรักษาตำแหน่งที่ดีเมื่อหมุนแล้ว, และการกู้คืนที่เชื่อถือได้จากโหลดปลายเครื่องมือระหว่างการตัด เครื่องกลึง FANUC ซีรีส์ 0i ที่มีป้อมปืนในขนาดมอเตอร์ βiS อยู่ในขอบเขตการใช้งานของ A06B-6130-H004

เครื่องจักร EDM ลวดและเครื่องจักร EDM แบบจม เครื่องจักร Wire EDM และ Sinker EDM ใช้แกนเซอร์โวเพื่อควบคุมตำแหน่งอิเล็กโทรดด้วยความละเอียดที่ละเอียดมากและการตอบสนองที่หน่วงอย่างดี โหลดแกนส่วนใหญ่มักจะต่ำ แต่ความต้องการแบนด์วิดท์ตำแหน่งสูง — CNC ต้องการให้ไดรฟ์ตอบสนองอย่างรวดเร็วต่อคำสั่งแก้ไขตำแหน่งที่ละเอียด การเชื่อมโยงการสื่อสาร FSSB และการป้อนกลับเอ็นโค้ดเดอร์ βiS ช่วยให้ความหน่วงตั้งแต่คำสั่งถึงการตอบสนองแม่นยำ

แกนที่สี่และห้าบนศูนย์กลางเครื่องจักร อุปกรณ์เสริมโต๊ะหมุนและโต๊ะเอียงบนศูนย์กลางเครื่องจักรต้องการแกนเซอร์โวที่จับคู่กับมอเตอร์ที่ขับเคลื่อนโต๊ะ สำหรับโต๊ะหมุนขนาดเล็กในกลุ่มมอเตอร์ βiS, A06B-6130-H004 ให้พิกัดกระแสที่เหมาะสมพร้อมกับอินเทอร์เฟซ FSSB ที่รวมเข้ากับการกำหนดค่าการควบคุมซีรีส์ 0i หรือ 30i ที่มีอยู่ได้อย่างลงตัว

ฮาร์ดแวร์ภายใน: มีอะไรอยู่ข้างใน

A06B-6130-H004 สร้างขึ้นจากสามส่วนประกอบการทำงาน ส่วนกำลังมีโมดูลทรานซิสเตอร์เดี่ยว 50A (IGBT) ที่จัดการการแปลง PWM จาก DC bus ไปยังเอาต์พุตมอเตอร์สามเฟส บอร์ดสายไฟ — A16B-3200-051x — ให้ชั้นการเชื่อมต่อระหว่างส่วนกำลัง, ขั้วต่อ, และบอร์ดควบคุม แผงวงจรควบคุม — A20B-2101-005x — จัดการการสื่อสาร FSSB, การประมวลผลวงจรควบคุมกระแส, การถอดรหัสการป้อนกลับเอ็นโค้ดเดอร์, และการตรวจสอบการป้องกันทั้งหมด

ในสามส่วนนี้ โมดูลทรานซิสเตอร์เป็นส่วนประกอบกำลังเดียวที่สามารถหาซื้อแยกต่างหากสำหรับการซ่อมแซมระดับบอร์ดได้ แผงวงจรทั้งสองไม่สามารถหาซื้อเป็นอะไหล่แยกต่างหากผ่านช่องทางมาตรฐาน; หากบอร์ดใดบอร์ดหนึ่งล้มเหลว เส้นทางที่ประหยัดคือการเปลี่ยนหน่วยทั้งหมดหรือการซ่อมแซมโดยผู้เชี่ยวชาญพร้อมอุปกรณ์ทดสอบที่เหมาะสม ฟิวส์และพัดลมระบายความร้อนภายในก็สามารถให้บริการเป็นส่วนประกอบแต่ละชิ้นได้ ซึ่งครอบคลุมรายการบำรุงรักษาที่เกี่ยวข้องกับอายุการใช้งานที่พบบ่อยที่สุด

รูปแบบ 263 × 335 × 59 มม. — แคบและสูง — สะท้อนถึงรูปแบบการติดตั้งรางตู้ FANUC Beta i มาตรฐาน หน่วยจะติดตั้งในแนวตั้งโดยมีครีบฮีทซิงค์วางแนวสำหรับการพาความร้อนตามธรรมชาติในแนวตั้ง เสริมด้วยพัดลมระบายความร้อนด้วยอากาศภายใน ความลึก 59 มม. ช่วยให้การจัดวางตู้มีขนาดกะทัดรัดแม้จะติดตั้งหลายหน่วยเคียงข้างกัน

บริบทซีรีส์ Beta i: ตระกูล A06B-6130

ซีรีส์ A06B-6130 ครอบคลุมช่วงแอมพลิฟายเออร์ SVM1 แกนเดี่ยว Beta i รุ่นแรกทั้งหมด H004 เป็นรุ่นที่มีกระแสสูงสุด:

ทั้งสี่รุ่นใช้ร่วมกันอินเทอร์เฟซใยแก้วนำแสง FSSB, สถาปัตยกรรมแหล่งจ่ายไฟในตัวเดียวกัน, และช่วงการทำงาน 0°C–55°C เดียวกัน การเลือกระหว่างรุ่นเหล่านี้ขึ้นอยู่กับพิกัดและกระแสสูงสุดของเซอร์โวมอเตอร์ที่ขับเคลื่อน การจับคู่พิกัดกระแสของแอมพลิฟายเออร์กับมอเตอร์เป็นสิ่งจำเป็น: แอมพลิฟายเออร์ที่เล็กเกินไปจะถึงขีดจำกัดกระแสสูงสุดระหว่างการเร่งความเร็วและทำให้เกิดสัญญาณเตือนกระแสเกิน, ในขณะที่แอมพลิฟายเออร์ที่ใหญ่เกินไปจะไม่ให้ประโยชน์ใดๆ และสิ้นเปลืองพื้นที่ตู้

ไฮไลท์การติดตั้งและบำรุงรักษา

ระยะห่างการระบายความร้อน พัดลมภายในดูดอากาศผ่านครีบฮีทซิงค์ แนวทางการติดตั้งของ Mitsubishi และ FANUC สำหรับไดรฟ์แบบติดตั้งบนแร็คประเภทนี้โดยทั่วไปจะกำหนดระยะห่างขั้นต่ำเหนือและใต้ของหน่วยสำหรับการไหลของอากาศ — ระยะห่างที่ถูกปิดกั้นจะนำไปสู่อุณหภูมิฮีทซิงค์ที่สูงขึ้นและการเสื่อมสภาพของโมดูลทรานซิสเตอร์ก่อนเวลาอันควร ตรวจสอบว่าตำแหน่งที่ติดตั้งมีการระบายอากาศเพียงพอตามคู่มือ B-65322

ไฟเลี้ยงควบคุม 24V DC แหล่งจ่ายไฟ 24V DC สำหรับบอร์ดควบคุมควรมาจากราง 24V หลักของเครื่องจักร, แต่มีการฟิวส์แยกสำหรับแอมพลิฟายเออร์แต่ละตัวเพื่อป้องกันไม่ให้ข้อผิดพลาดของบอร์ดควบคุมทำให้ราง 24V ทั้งหมดล้มเหลวและทำให้วงจรควบคุมอื่นๆ ล้มเหลวพร้อมกัน

การจัดการสายเคเบิลใยแก้วนำแสง สายเคเบิลใยแก้วนำแสง FSSB มีข้อกำหนดรัศมีการโค้งงอขั้นต่ำ การโค้งงออย่างรุนแรงที่ขั้วต่อหรือตลอดแนวสายเคเบิลทำให้เกิดการสูญเสียการแทรกซึ่งท้ายที่สุดจะทำให้เกิดข้อผิดพลาดในการสื่อสาร — สัญญาณเตือนการตรวจจับแกนหรือข้อผิดพลาดการสื่อสารแบบซิงโครนัสบนจอแสดงผล CNC เมื่อเดินสายใยแก้วนำแสง ให้หลีกเลี่ยงการรัดสายเคเบิลอย่างแน่นหนาติดกับขอบโลหะหรือผ่านมุมที่แหลมคม

การบำรุงรักษาพัดลม พัดลมระบายความร้อนภายในมีอายุการใช้งานจำกัด โดยทั่วไประบุไว้ในเอกสารบำรุงรักษาของ FANUC ที่ประมาณ 20,000–30,000 ชั่วโมงการทำงาน ในเครื่องจักรที่ทำงานสองหรือสามกะ สิ่งนี้จะแปลเป็นการตรวจสอบพัดลมหรือช่วงเวลาการเปลี่ยนที่แนะนำทุกๆ หลายปี พัดลมที่ล้มเหลวจะทำให้เกิดการตัดด้วยความร้อนที่ระดับโหลดต่ำกว่าที่คาดไว้ และท้ายที่สุดคือความเสียหายของโมดูลทรานซิสเตอร์จากการทำงานที่อุณหภูมิสูงเกินไปอย่างต่อเนื่อง

การตรวจสอบพารามิเตอร์หลังการเปลี่ยน เมื่อเปิดเครื่องครั้งแรกหลังจากการเปลี่ยน A06B-6130-H004, CNC จะดำเนินการเริ่มต้นเซอร์โวผ่าน FSSB ตรวจสอบว่าพารามิเตอร์ประเภทเซอร์โวมอเตอร์ถูกตั้งค่าอย่างถูกต้องสำหรับมอเตอร์แกน, ว่าการป้อนกลับเอ็นโค้ดเดอร์ทำงานอยู่, และว่าตำแหน่งอ้างอิงแกนได้รับการสร้างขึ้นใหม่หากเครื่องจักรใช้ระบบเอ็นโค้ดเดอร์แบบสัมบูรณ์

คำถามที่พบบ่อย

Q1: ระบบ CNC ใดที่เข้ากันได้กับ A06B-6130-H004?

A06B-6130-H004 สื่อสารผ่านอินเทอร์เฟซใยแก้วนำแสง FSSB (FANUC Servo Serial Bus) และเข้ากันได้กับตระกูล CNC FANUC Series 0i-C, 0i-D, 30i, 31i, และ 32i ไม่สามารถใช้กับตัวควบคุม FANUC รุ่นเก่าที่มาก่อน FSSB ได้, และไม่สามารถใช้กับแอมพลิฟายเออร์ SVM ซีรีส์ Alpha i ที่ใช้ DC bus ร่วมกับโมดูลแหล่งจ่ายไฟ PSM

Q2: A06B-6130-H004 ขับเคลื่อนเซอร์โวมอเตอร์ใดบ้าง?

ออกแบบมาสำหรับเซอร์โวมอเตอร์ FANUC βiS (Beta i S) ซีรีส์ในช่วงกระแสที่เหมาะสม — ส่วนใหญ่เป็นรุ่นเช่น βiS 12/3000 และ βiS 22/3000 มอเตอร์ต้องจับคู่กับความสามารถกระแสสูงสุด 80A / พิกัด 18.5A ของแอมพลิฟายเออร์ การพยายามขับมอเตอร์ที่ใหญ่กว่าซึ่งต้องการกระแสสูงสุดมากกว่า 80A จะทำให้เกิดข้อผิดพลาดการป้องกันกระแสเกิน

Q3: A06B-6130-H004 ต้องการโมดูลแหล่งจ่ายไฟ FANUC PSM ภายนอกหรือไม่?

ไม่ แตกต่างจากแอมพลิฟายเออร์ซีรีส์ Alpha iSV, A06B-6130-H004 มีแหล่งจ่ายไฟในตัวของตัวเองและเชื่อมต่อโดยตรงกับอินพุตสายไฟ 200–240VAC สามเฟส ไม่จำเป็นต้องใช้โมดูล PSM ภายนอก ซึ่งช่วยลดความซับซ้อนทั้งการติดตั้งทางไฟฟ้าและการจัดวางตู้

Q4: สัญญาณเตือนใดบ่งชี้ว่า A06B-6130-H004 กำลังล้มเหลว และสิ่งแรกที่ควรตรวจสอบคืออะไร?

ตัวบ่งชี้ข้อผิดพลาดที่พบบ่อยที่สุดคือสัญญาณเตือนอินเวอร์เตอร์ (SV alarm 401/421 บน FANUC 0i), สัญญาณเตือนกระแสเกิน, และข้อผิดพลาดการตรวจจับแกนบนจอแสดงผล CNC ก่อนที่จะสันนิษฐานว่าแอมพลิฟายเออร์ล้มเหลว ให้ตรวจสอบสิ่งต่อไปนี้: ตรวจสอบว่าสายเคเบิลใยแก้วนำแสง FSSB เสียบแน่นและไม่เสียหาย; ยืนยันว่าแหล่งจ่ายไฟควบคุม 24V DC มีอยู่และอยู่ในช่วงที่ยอมรับได้; ตรวจสอบว่าพัดลมระบายความร้อนภายในกำลังทำงาน; และตรวจสอบฟิวส์อินพุต หากทั้งหมดนี้ถูกต้อง ข้อผิดพลาดน่าจะอยู่ภายในแอมพลิฟายเออร์ — โมดูลทรานซิสเตอร์, บอร์ดควบคุม, หรือบอร์ดกำลัง

Q5: สามารถเปลี่ยนบอร์ดภายใน (A20B-2101-005x, A16B-3200-051x) แยกต่างหากได้หรือไม่?

แผงวงจรเหล่านี้ไม่สามารถหาซื้อเป็นอะไหล่แยกต่างหากผ่านช่องทางมาตรฐาน สำหรับข้อผิดพลาดระดับบอร์ด ตัวเลือกที่ใช้งานได้คือการซ่อมแซมหน่วยทั้งหมดโดยผู้เชี่ยวชาญจากศูนย์ซ่อมที่มีประสบการณ์ FANUC, หรือการแลกเปลี่ยนเป็น A06B-6130-H004 ที่ได้รับการปรับปรุงใหม่ โมดูลทรานซิสเตอร์ภายใน, ฟิวส์, และพัดลมระบายความร้อนสามารถให้บริการแยกต่างหากและครอบคลุมความล้มเหลวที่เกี่ยวข้องกับการสึกหรอที่พบบ่อยที่สุด
