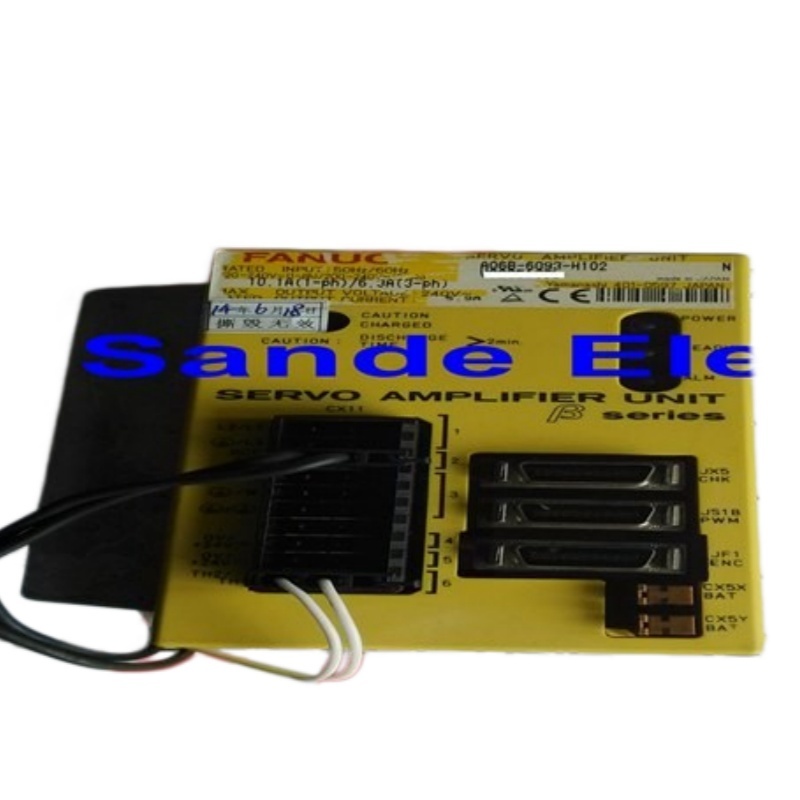

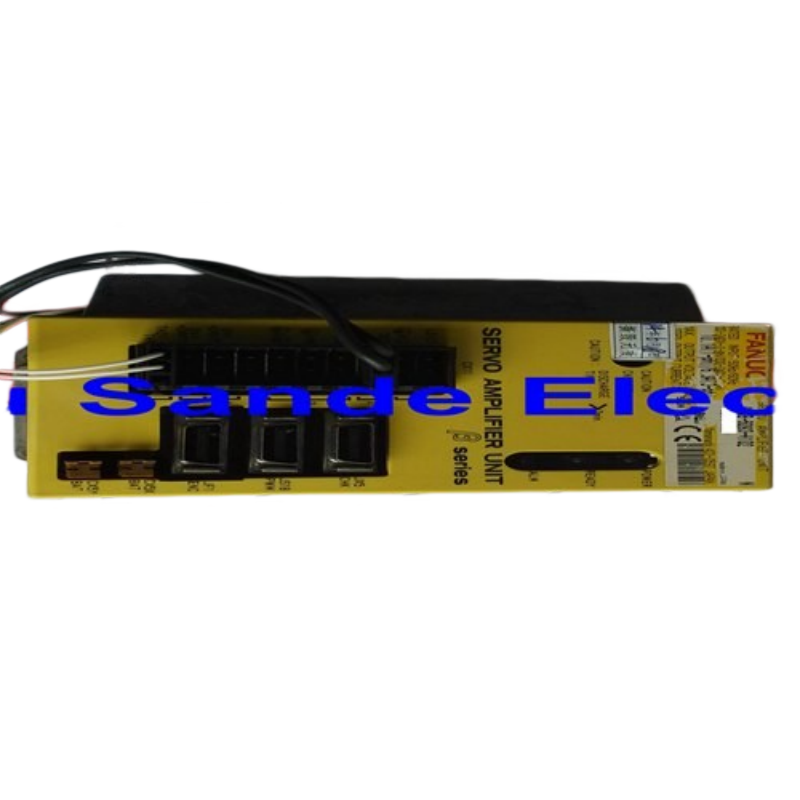

บนเครื่องจักร CNC เซอร์โวแอมพลิฟายเออร์ที่อยู่ระหว่างชุดควบคุม CNC และมอเตอร์ไม่ใช่ส่วนประกอบแบบพาสซีฟ แต่เป็นองค์ประกอบที่ทำงานอยู่ซึ่งแปลงคำสั่งตำแหน่งจาก CNC ให้เป็นกระแสไฟมอเตอร์ที่ควบคุมได้อย่างแม่นยำ — กำหนดว่าแกนเคลื่อนที่ได้อย่างแม่นยำ เร่งความเร็วได้อย่างราบรื่น และหยุดตรงตำแหน่งที่สั่งหรือไม่ FANUC A06B-6093-H102 คือเซอร์โวแอมพลิฟายเออร์ FANUC ซีรีส์ Beta รุ่น SVU-20 แบบแกนเดี่ยว: เป็นยูนิตแบบครบวงจร ช่องสัญญาณเดียว พร้อมแหล่งจ่ายไฟในตัว อินเทอร์เฟซ PWM ประเภท B และอิเล็กทรอนิกส์ไดรฟ์ทั้งหมดที่จำเป็นในการขับเคลื่อนเซอร์โวมอเตอร์ซีรีส์ Beta จากระบบ FANUC CNC
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A06B-6093-H102 |
| การระบุรุ่น | Beta Servo Unit SVU-20 / SVU1-20 |
| ซีรีส์ | FANUC Beta (β) Series |
| ประเภทอินเทอร์เฟซ | ประเภท B — PWM (Pulse Width Modulation) |
| แรงดันไฟฟ้าอินพุต (1 เฟส) | 220–240 V AC, 10.1 A |
| แรงดันไฟฟ้าอินพุต (3 เฟส) | 200–240 V AC, 6.3 A |
| ความถี่อินพุต | 50/60 Hz |
| กระแสไฟขาออกที่กำหนด | 5.9 A |
| แรงดันไฟฟ้าขาออกสูงสุด | 240 V |
| จำนวนแกน | 1 (แกนเดี่ยว) |
| ประเภทการควบคุม | การควบคุมแกนป้อนแกนเดี่ยว |
| แหล่งจ่ายไฟ | ในตัว (ยูนิตครบวงจร) |
| แผงวงจร | A20B-2100-0130 |
| การ์ดควบคุม | A20B-2002-032x |
| น้ำหนัก | ประมาณ 3.99 ปอนด์ (1.81 กก.) |
| ผู้ผลิต | FANUC Corporation, Japan |
ลักษณะเด่นอย่างหนึ่งที่แยกซีรีส์ FANUC Beta SVU ออกจากสถาปัตยกรรมไดรฟ์ซีรีส์ Alpha คือ แหล่งจ่ายไฟในตัว ไดรฟ์ซีรีส์ Alpha ต้องการ PSM (Power Supply Module) เฉพาะเพื่อแปลงไฟ AC จากแหล่งจ่ายไฟหลักให้เป็น DC bus ที่จ่ายให้กับโมดูลเซอร์โว SVM Beta SVU แตกต่างออกไป: มีการแปลง AC เป็น DC ภายในตัวเอง ทำให้เป็นยูนิตแบบสแตนด์อโลนที่สามารถวางและต่อสายได้อย่างอิสระทุกที่บนเครื่องจักรโดยไม่จำเป็นต้องรวมเข้ากับไดรฟ์บัสที่ใช้ร่วมกัน
สถาปัตยกรรมแบบครบวงจรนี้คือเหตุผลที่ A06B-6093-H102 เป็นตัวเลือกมาตรฐานสำหรับ การใช้งานแกนเสริมและแกนรอง บนเครื่องจักร CNC — เครื่องเปลี่ยนเครื่องมืออัตโนมัติ แกนขับเคลื่อนป้อมปืน โต๊ะหมุนแกนที่สี่ และอุปกรณ์ต่อพ่วงที่ต้องการความสามารถในการกำหนดตำแหน่งเซอร์โว แต่ทำงานแยกจากชุดขับแกนป้อนหลัก
A06B-6093-H102 ใช้ อินเทอร์เฟซ PWM ประเภท B — การเชื่อมต่อแบบอนุกรมแบบ Pulse-Width Modulation ระหว่างชุดควบคุม CNC และเซอร์โวแอมพลิฟายเออร์ นี่เป็นหนึ่งในสองประเภทอินเทอร์เฟซหลักในตระกูล FANUC Beta SVU อีกประเภทคือเวอร์ชัน I/O Link (รหัสต่อท้าย H152) อินเทอร์เฟซประเภท B ช่วยให้ไดรฟ์สามารถเชื่อมต่อกับเซอร์โวคำสั่งบัสมาตรฐานของชุดควบคุม CNC ซีรีส์ FANUC ทำให้เข้ากันได้กับรุ่นควบคุมเดียวกันกับที่ใช้ไดรฟ์ซีรีส์ Alpha
แอมพลิฟายเออร์ซีรีส์ BETA เหล่านี้มักจะติดตั้งกับชุดควบคุม CNC ซีรีส์ 0 โดยทั่วไปแล้ว A06B-6093-H102 เข้ากันได้กับชุดควบคุม CNC ซีรีส์ FANUC 15, 16, 18, 20 และ 21 ผ่านอินเทอร์เฟซประเภท B เวอร์ชันประเภท B ยังสามารถติดตั้งเข้ากับระบบไดรฟ์ซีรีส์ Alpha ได้ ทำให้ผู้ออกแบบเครื่องจักรมีความยืดหยุ่นในการผสมผสานประเภทไดรฟ์ภายในตู้ควบคุมเดียว
เซอร์โวแอมป์ FANUC A06B-6093-H102 SVU-20 ใช้ในการใช้งานขนาดเล็กภายในเครื่องจักร CNC หรือหุ่นยนต์ รุ่นนี้เป็นซีรีส์ Beta รุ่นแรกของยูนิตเซอร์โว
โดยเฉพาะอย่างยิ่ง กระแสไฟขาออก 5.9A ของ SVU-20 และการกำหนดค่าแกนเดี่ยวตรงกับความต้องการของไดรฟ์สำหรับ:
เครื่องเปลี่ยนเครื่องมืออัตโนมัติ (ATC) — แขนเปลี่ยนเครื่องมือ ATC และตัวเลือกที่เก็บเครื่องมือบนศูนย์กลางเครื่องจักร มักจะขับเคลื่อนด้วยเซอร์โวมอเตอร์ซีรีส์ Beta ซึ่งต้องการไดรฟ์แกนเดี่ยวขนาดกะทัดรัดที่ทำงานแยกต่างหากบนเซอร์โวบัสของ CNC
ป้อมปืนเครื่องกลึง CNC — การหมุนป้อมปืนด้วยมอเตอร์บนศูนย์กลางเครื่องจักรกลึง CNC ซึ่งป้อมปืนต้องกำหนดตำแหน่งอย่างแม่นยำไปยังสถานีที่สั่งภายใต้การควบคุมเซอร์โว
โต๊ะหมุนแกนที่ 4 — ไดรฟ์แกนหมุนเสริมบนศูนย์กลางเครื่องจักร ซึ่งแอมพลิฟายเออร์แกนเดี่ยวขนาดกะทัดรัดขับเคลื่อนมอเตอร์โต๊ะหมุนอย่างอิสระจากไดรฟ์แกน X/Y/Z หลัก
หุ่นยนต์อุตสาหกรรม — แกนข้อต่อขนาดเล็กบนหุ่นยนต์ FANUC หรืออุปกรณ์ที่เกี่ยวข้องกับหุ่นยนต์ ซึ่งซีรีส์ Beta ให้โซลูชันเซอร์โวแกนเดี่ยวที่คุ้มค่า
อุปกรณ์อัตโนมัติต่อพ่วง — การกำหนดตำแหน่งสายพานลำเลียง ไดรฟ์แบบ Shuttle และแกนกำหนดตำแหน่งบนสายการผลิตอัตโนมัติ ซึ่ง Beta SVU ทำงานเป็นยูนิตเซอร์โวแบบสแตนด์อโลน
A06B-6093-H102 ที่มีกระแสไฟขาออกที่กำหนด 5.9A เข้ากันได้กับมอเตอร์ซีรีส์ Beta ขนาดเล็ก เซอร์โวแอมพลิฟายเออร์ช่องสัญญาณเดี่ยว H102 นี้ขับเคลื่อนมอเตอร์ เช่น B2/3000 Beta B2/3000 (2 Nm, 3,000 rpm) เป็นมอเตอร์ที่จับคู่ทั่วไป ทำให้ SVU-20 อยู่ในระดับกระแสที่เหมาะสมสำหรับแกนกำหนดตำแหน่งขนาดกะทัดรัดที่มีความต้องการแรงบิดปานกลาง
A06B-6093-H102 สร้างขึ้นจากแผงวงจรภายในสองแผง: แผงวงจร A20B-2100-0130 ซึ่งจัดการสเตจทรานซิสเตอร์กำลังและการเชื่อมต่อขาออกของมอเตอร์ และ การ์ดควบคุม A20B-2002-032x ซึ่งจัดการการคำนวณเซอร์โวลูปและอินเทอร์เฟซ CNC ไม่มีแผงวงจรใดที่ให้บริการแยกต่างหาก — ยูนิตได้รับการบำรุงรักษาในระดับการประกอบที่สมบูรณ์ โมดูลทรานซิสเตอร์กำลัง แบตเตอรี่ ฟิวส์ และพัดลมระบายความร้อนภายในมีให้เป็นส่วนประกอบบริการแต่ละรายการสำหรับช่างเทคนิคที่ทำการซ่อมแซมระดับส่วนประกอบ

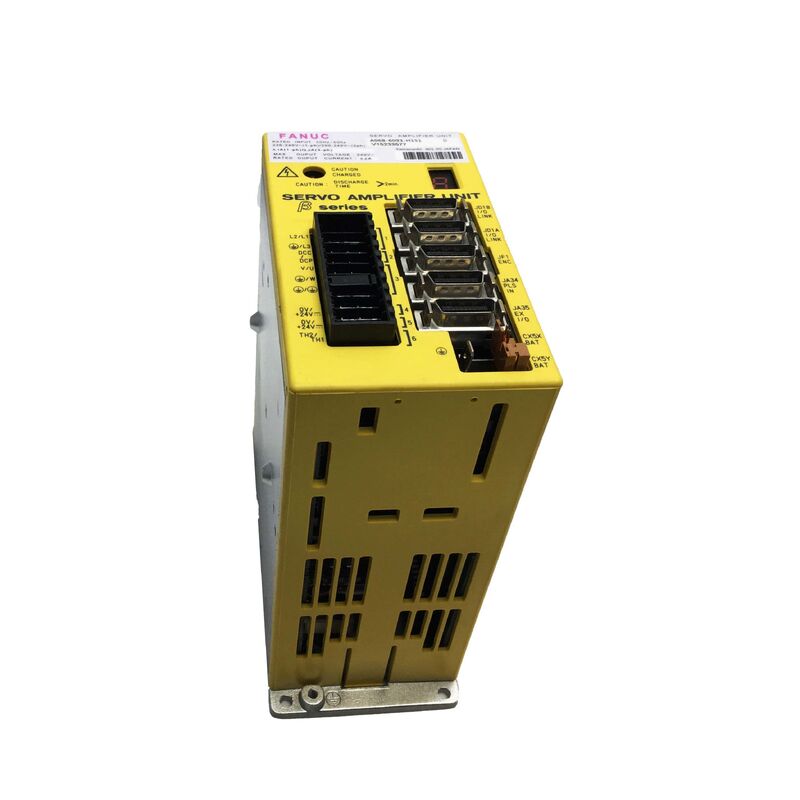

ฮีทซิงค์ที่ด้านข้างของไดรฟ์ช่วยจัดการความร้อนสำหรับการทำงานต่อเนื่อง เป็นโครงสร้างอะลูมิเนียมอัดขึ้นรูป — ตัวนำความร้อนที่มีประสิทธิภาพสูงซึ่งช่วยให้สเตจกำลังอยู่ในขีดจำกัดอุณหภูมิการทำงานระหว่างรอบการกำหนดตำแหน่งที่ต่อเนื่อง
ซีรีส์ FANUC Beta (β) แสดงถึงแพลตฟอร์มเซอร์โวที่ปรับต้นทุนให้เหมาะสมของ FANUC — ออกแบบมาเพื่อมอบประสิทธิภาพการกำหนดตำแหน่งที่เชื่อถือได้ในราคาที่ต่ำกว่าซีรีส์ Alpha สำหรับการใช้งานที่ไม่ต้องการประสิทธิภาพแบบไดนามิกสุดขีดของสถาปัตยกรรม Alpha แต่ต้องการการควบคุมเซอร์โวที่เชื่อถือได้อย่างแน่นอน ภายในปรัชญานี้ รูปแบบ SVU (Servo Unit) — แบบครบวงจร พร้อมแหล่งจ่ายไฟในตัว — เป็นการใช้งานที่ง่ายที่สุด: หนึ่งแกน หนึ่งยูนิต จ่ายไฟแยกต่างหาก
A06B-6093-H102 เป็น Beta SVU รุ่นแรกที่มีอินเทอร์เฟซประเภท B ก่อนที่จะมีซีรีส์ βi รุ่นใหม่ (A06B-6114-H103) ซึ่งใช้อินเทอร์เฟซใยแก้วนำแสง FSSB สำหรับเครื่องจักรที่ออกแบบมาโดยใช้ชุดควบคุม FANUC 0, 15, 16, 18, 20 หรือ 21 ที่มีอินเทอร์เฟซเซอร์โวประเภท B, A06B-6093-H102 คือข้อมูลจำเพาะ Beta SVU-20 ที่ถูกต้อง
Q1: ความแตกต่างระหว่าง A06B-6093-H102 (ประเภท B) และ A06B-6093-H112 (I/O Link) คืออะไร?
ทั้งสองเป็นยูนิต FANUC Beta SVU-20 ที่มีสเตจกำลังและกระแสไฟขาออก 5.9A เท่ากัน ความแตกต่างคืออินเทอร์เฟซกับ CNC H102 ใช้ อินเทอร์เฟซ PWM ประเภท B, เชื่อมต่อผ่านเซอร์โวคำสั่งบัสของชุดควบคุม CNC FANUC Series 0/15/16/18/20/21 ส่วน H112 ใช้ อินเทอร์เฟซ I/O Link, ซึ่งมีไว้สำหรับแกนกำหนดตำแหน่งเสริมที่ควบคุมผ่านเครือข่าย I/O Link ของ CNC เลือกตามประเภทอินเทอร์เฟซที่ชุดควบคุม CNC ของคุณใช้ในการสั่งงานแกน
Q2: A06B-6093-H102 ต้องการโมดูลแหล่งจ่ายไฟ PSM แยกต่างหากหรือไม่?
ไม่ เหมือนกับโมดูล SVM ซีรีส์ FANUC Alpha, Beta SVU-20 เป็น ยูนิตที่ครบวงจรสมบูรณ์พร้อมแหล่งจ่ายไฟในตัว เชื่อมต่อโดยตรงกับแหล่งจ่ายไฟ AC (220–240V เฟสเดียว หรือ 200–240V สามเฟส) และแปลงภายในเป็น DC bus ที่จำเป็นในการขับเคลื่อนมอเตอร์ ไม่จำเป็นต้องใช้ PSM ภายนอก ซึ่งเป็นเหตุผลว่าทำไมไดรฟ์นี้จึงสามารถวางได้อย่างอิสระทุกที่บนเครื่องจักร
Q3: ชุดควบคุม CNC FANUC ใดที่เข้ากันได้กับ A06B-6093-H102?
อินเทอร์เฟซประเภท B บน A06B-6093-H102 เข้ากันได้กับ FANUC Series 0, 15, 16, 18, 20 และ 21 ชุดควบคุม CNC นอกจากนี้ยังสามารถใช้ในการกำหนดค่าไดรฟ์ซีรีส์ Alpha ที่รองรับการเชื่อมต่ออินเทอร์เฟซประเภท B โปรดยืนยันประเภทอินเทอร์เฟซเซอร์โวของรุ่น CNC เฉพาะของคุณก่อนระบุไดรฟ์นี้สำหรับการติดตั้งใหม่
Q4: A06B-6093-H102 บนเครื่องจักรของเราแสดงสัญญาณเตือน — ฉันจะวินิจฉัยได้อย่างไร?
ซีรีส์ Beta SVU ใช้ระบบแสดงสัญญาณเตือน LED ที่ด้านหน้าของไดรฟ์ แตกต่างจากโมดูลซีรีส์ Alpha ที่แสดงรหัสตัวเลขโดยตรง รหัสสัญญาณเตือน Beta SVU จะต้องอ้างอิงกลับไปยังจอแสดงผล CNC หรือหน้าจอควบคุมหุ่นยนต์เพื่อระบุข้อผิดพลาดเฉพาะ ตรวจสอบการแสดงสัญญาณเตือนเซอร์โวของ CNC สำหรับหมายเลขแกนที่สอดคล้องกับไดรฟ์นี้ โหมดความล้มเหลวทั่วไป ได้แก่ พัดลมระบายความร้อนขัดข้อง สภาวะกระแสเกินจากมอเตอร์หรือข้อผิดพลาดในการเดินสาย และปัญหาแหล่งจ่ายไฟ สัญญาณเตือนที่ค้างอยู่ซึ่งไม่สามารถล้างได้ด้วยการเปิด/ปิดเครื่อง มักบ่งชี้ว่าไดรฟ์ต้องการการซ่อมแซมระดับส่วนประกอบหรือการเปลี่ยน
Q5: สามารถซ่อมแซม A06B-6093-H102 ได้หรือไม่ และคุ้มค่ากับการซ่อมแซมมากกว่าการเปลี่ยน?
การซ่อมแซมระดับส่วนประกอบได้รับการสนับสนุนอย่างดีสำหรับไดรฟ์นี้ ทรานซิสเตอร์กำลัง พัดลมระบายความร้อน แบตเตอรี่ และฟิวส์ทั้งหมดมีให้เป็นชิ้นส่วนบริการแยกต่างหาก สถานที่ซ่อมแซมที่มีอุปกรณ์ทดสอบ FANUC Beta สามารถทดสอบยูนิตที่ซ่อมแซมบนแท่นทดสอบภายใต้สภาวะโหลดเต็มกับมอเตอร์ Beta จริง เพื่อยืนยันการทำงานที่ถูกต้องก่อนส่งคืน สำหรับไดรฟ์ที่มีโมดูลทรานซิสเตอร์หรือพัดลมขัดข้อง แทนที่จะเป็นความเสียหายระดับบอร์ด การซ่อมแซมมักจะเป็นทางเลือกที่คุ้มค่า โปรแกรมแลกเปลี่ยน — ซึ่งมีการจัดหายูนิตที่ปรับปรุงใหม่ทันทีในขณะที่ส่งคืนยูนิตที่ชำรุด — ให้ความสมดุลที่ดีที่สุดระหว่างความเร็วและต้นทุนสำหรับสภาพแวดล้อมการผลิตที่การลดเวลาหยุดทำงานเป็นสิ่งสำคัญที่สุด
