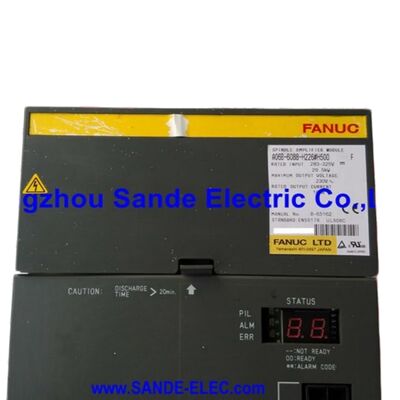

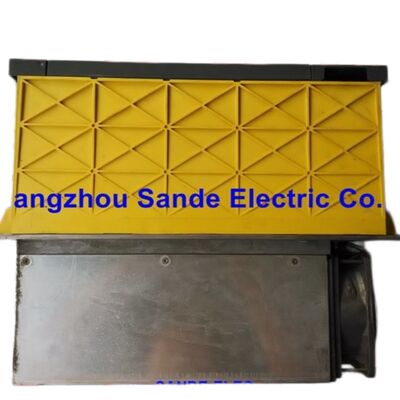

โมดูลขยายสัญญาณสปินเดิล FANUC A06B-6088-H226#H500 Alpha
SPM-26 | อินเทอร์เฟซ Type 1 | อินพุต 283-325 VDC | เอาต์พุต 230 VAC / 111A | มอเตอร์สปินเดิล Alpha aP40 / Model 26 | ซีรีส์ 200V | PCB ภายใน: A16B-2202-0432 + A20B-1006-0482
การเพิ่มประสิทธิภาพใน FANUC Alpha Series
A06B-6088-H226#H500 เป็นการอัปเกรดที่สำคัญจาก SPM-22 ในซีรีส์ A06B-6088 โดยให้กระแสเอาต์พุตที่กำหนด 111A เทียบกับ 95A ของ SPM-22 การเพิ่มขึ้น 17% ของกระแสที่มีอยู่ทำให้ H226 เป็นโมดูลที่เหมาะสำหรับมอเตอร์สปินเดิล FANUC Alpha ที่ต้องการแรงบิดต่อเนื่องที่เพิ่มขึ้นและความสามารถในการรับภาระชั่วคราวที่สูงขึ้น
หน่วยระดับกลางนี้มีชื่อว่า SPM-26 โดยทั่วไปจะจับคู่กับมอเตอร์สปินเดิล FANUC Alpha Model 26 และ aP40 ซึ่งมักพบในศูนย์เครื่องจักรแนวนอนและแนวตั้งที่ต้องการความสามารถในการกำจัดโลหะที่เหนือกว่าในช่วงรอบการผลิตที่ยาวนาน
ข้อมูลจำเพาะทางเทคนิค
| หมายเลขชิ้นส่วน | A06B-6088-H226#H500 |
| ซีรีส์ | FANUC Alpha SPM (โมดูลขยายสัญญาณสปินเดิล) |
| การระบุรุ่น | SPM-26 |
| ประเภทอินเทอร์เฟซ | Type 1 |
| แรงดันไฟฟ้าอินพุต DC Link | 283-325 VDC |
| แรงดันไฟฟ้าเอาต์พุต AC (สูงสุด) | 230 VAC |
| กระแสเอาต์พุตที่กำหนด | 111 A |
| มอเตอร์ที่ใช้ได้ | มอเตอร์สปินเดิล AC FANUC Alpha Model 26 / aP40 |
| อินเทอร์เฟซป้อนกลับ | เซ็นเซอร์ Alpha มาตรฐาน (M / MZ / เซ็นเซอร์แม่เหล็ก, ตัวเข้ารหัสตำแหน่ง) |
| PCB ควบคุม | A16B-2202-0432 |
| PCB กำลังไฟ | A20B-1006-0482 |
| พัดลมระบายความร้อนภายนอก | A90L-0001-0335/B |
| พัดลมระบายความร้อนภายใน | A90L-0001-0422 |
| อุณหภูมิการทำงาน | 0°C ถึง +55°C |
| อุณหภูมิการจัดเก็บ | −20°C ถึง +60°C |
| คู่มืออ้างอิง | B-65162 |
| เวอร์ชันที่เกี่ยวข้อง | #H500, #H501, #500CS (รูปแบบซอฟต์แวร์ - ไม่สามารถใช้แทนกันได้) |
| โมดูลก่อนหน้าในซีรีส์ | A06B-6088-H222 (SPM-22, 95A) |
| โมดูลถัดไปในซีรีส์ | A06B-6088-H230 (SPM-30) |
H226 เทียบกับ H222: การเปรียบเทียบประสิทธิภาพ
แม้ว่า SPM-22 (A06B-6088-H222) และ SPM-26 (A06B-6088-H226) จะใช้ PCB ควบคุมเดียวกัน (A16B-2202-0432) และสถาปัตยกรรมอินเทอร์เฟซ Type 1 แต่ความแตกต่างที่สำคัญอยู่ที่ส่วนกำลังไฟ H226 ใช้บอร์ดกำลังไฟ A20B-1006-0482 ซึ่งรองรับการให้คะแนนเอาต์พุตต่อเนื่องที่สูงขึ้น 111A ซึ่งจำเป็นสำหรับมอเตอร์สปินเดิล Alpha ที่ใหญ่ขึ้น
ความสามารถในการรับกระแสที่เพิ่มขึ้นนี้ช่วยให้ SPM-26 สามารถรักษาความต้องการแรงบิดได้ในระหว่างการตัดที่ยาวนานด้วยหัวกัดหน้าขนาดใหญ่ การคว้านหนัก หรือรอบการเกลียวด้วยฟีดสูงในวัสดุที่แข็ง ป้องกันการแจ้งเตือนโอเวอร์โหลดและรับประกันการทำงานต่อเนื่อง
ความเข้ากันได้ของมอเตอร์
A06B-6088-H226#H500 ได้รับการออกแบบมาโดยเฉพาะสำหรับมอเตอร์สปินเดิล FANUC Alpha Model 26 และ aP40 ซึ่งเป็นมอเตอร์สปินเดิล AC ระดับกลางที่ระบุทั่วไปสำหรับศูนย์เครื่องจักรในระดับกำลังไฟสปินเดิล 15-30 kW มอเตอร์ aP40 โดยเฉพาะเป็นตัวเลือกที่นิยมสำหรับการใช้งานในอุตสาหกรรมการบินและอวกาศ แม่พิมพ์และดาย และโรงงานทั่วไป
อินเทอร์เฟซเซ็นเซอร์ Type 1 รองรับตัวเลือกการป้อนกลับเซ็นเซอร์ M, ตัวเข้ารหัสตำแหน่ง และเซ็นเซอร์แม่เหล็ก ให้ความเข้ากันได้เต็มรูปแบบกับระบบควบคุม CNC ของ FANUC 0, 6, 10, 11, 15, 16i, 18i และ 21i
ระบบสร้างพลังงานกลับคืน
ตระกูลโมดูล Alpha มีความสามารถในการสร้างพลังงานกลับคืน ทำให้พลังงานเบรกจากมอเตอร์สปินเดิลกลับสู่สายไฟจ่ายแทนที่จะกระจายเป็นความร้อน สำหรับโมดูล H226 ฟังก์ชันระดับระบบนี้ที่กระจายระหว่าง SPM และ Power Supply Module (PSM) จะช่วยลดการสร้างความร้อนในตู้และลดการใช้พลังงานโดยรวมในช่วงรอบการผลิต
การกำหนดค่าแผงวงจรภายใน
A16B-2202-0432 PCB ควบคุม
จัดการการสื่อสารแบบอนุกรมกับ CNC, การสร้างคำสั่งกระแส, การตรวจสอบการแจ้งเตือน, การจัดเก็บพารามิเตอร์ NVRAM และฟังก์ชันการแสดงผลที่แผงด้านหน้า การแจ้งเตือนที่เกี่ยวข้องกับการสื่อสาร (AL-24, AL-25) และการแจ้งเตือน CPU/หน่วยความจำ (AL-13, AL-16, AL-17, AL-18) มักจะชี้ไปที่บอร์ดนี้
A20B-1006-0482 PCB กำลังไฟ
จัดการการแปลงกำลังไฟ DC เป็น AC ประกอบด้วยวงจรขับเกตสำหรับทรานซิสเตอร์ IGBT, การตรวจจับ DC bus, การวัดกระแส และวงจรป้องกันฮาร์ดแวร์ การแจ้งเตือน 3, 9, 11, 12 และ 30 มักบ่งชี้ถึงปัญหาเกี่ยวกับส่วนประกอบของส่วนกำลังไฟ
รหัสการแจ้งเตือนทั่วไปและการวินิจฉัย
AL-01 (มอเตอร์ร้อนเกินไป): ตรวจสอบสวิตช์ความร้อนของมอเตอร์สปินเดิล, พัดลมระบายความร้อน และเส้นทางการระบายอากาศ
AL-03 (ฟิวส์บน DC Link ขาด): ตรวจสอบเหตุการณ์กระแสเกินในส่วนกำลังไฟก่อนเปลี่ยนฟิวส์
AL-09 (เซมิคอนดักเตอร์กำลังไฟร้อนเกินไป): ตรวจสอบการทำงานของพัดลมระบายความร้อนภายนอกและภายใน และการไหลเวียนของอากาศในตู้
AL-12 (กระแสเกินในวงจรไฟฟ้า): ถอดสายมอเตอร์ U/V/W และสั่งงานสปินเดิลเพื่อแยกตำแหน่งข้อผิดพลาด
AL-24 / AL-25 (ข้อผิดพลาดการถ่ายโอนแบบอนุกรม / หยุด): วินิจฉัยสายเคเบิลและขั้วต่อลิงก์แบบอนุกรมก่อน จากนั้นจึงตรวจสอบ PCB ควบคุมหากจำเป็น
ความเข้ากันได้ของเวอร์ชันซอฟต์แวร์
ส่วนต่อท้าย #H500 บ่งชี้เฟิร์มแวร์เฉพาะบน PCB ควบคุม ซึ่งส่งผลต่อความเข้ากันได้ของพารามิเตอร์สปินเดิลและพฤติกรรมการทำงาน เวอร์ชันที่มีอยู่ ได้แก่ #H500 (ต้นฉบับ), #H501 (ซอฟต์แวร์ที่แก้ไข) และ #500CS (ข้อกำหนดพิเศษ) การจับคู่ส่วนต่อท้ายที่ถูกต้องเป็นสิ่งจำเป็นสำหรับยูนิตทดแทนเพื่อหลีกเลี่ยงความไม่ตรงกันของพารามิเตอร์และพฤติกรรมสปินเดิลที่ไม่คาดคิด
คำถามที่พบบ่อย
มอเตอร์สปินเดิลใดที่ A06B-6088-H226#H500 ออกแบบมาเพื่อขับเคลื่อน และสามารถใช้แทน SPM-22 (H222) ในการติดตั้งที่มีอยู่ได้หรือไม่?
โมดูลนี้ระบุสำหรับมอเตอร์สปินเดิล FANUC Alpha Model 26 และ aP40 ที่ต้องการกระแสเอาต์พุตที่กำหนด 111A แม้ว่าการแทนที่ H226 ด้วย H222 ในเครื่องที่มีมอเตอร์ขนาดเล็กจะทำได้ทางเทคนิค แต่ก็ต้องมีการตรวจสอบพารามิเตอร์เพื่อให้แน่ใจว่าข้อมูลมอเตอร์ตรงกับมอเตอร์ที่เชื่อมต่อ การใช้ H222 ในที่ที่ระบุ H226 จะจำกัดกระแสสปินเดิลที่มีอยู่และไม่แนะนำ
ทั้ง H222 และ H226 ใช้บอร์ดควบคุม A16B-2202-0432 เดียวกัน หมายความว่าโมดูลทั้งสองสามารถใช้แทนกันได้หรือไม่?
ไม่ แม้ว่าพวกเขาจะใช้ PCB ควบคุมเดียวกัน แต่บอร์ดกำลังไฟจะแตกต่างกัน และพารามิเตอร์มอเตอร์ที่เก็บไว้ใน NVRAM จะถูกจับคู่กับอัตรามอเตอร์ที่แตกต่างกัน เวอร์ชันเฟิร์มแวร์ยังส่งผลต่อพฤติกรรมการทำงานของสปินเดิล โมดูลเหล่านี้ควรถือเป็นชุดที่จับคู่กับมอเตอร์ ไม่ใช่ส่วนกำลังไฟที่ใช้แทนกันได้
การระบุอินเทอร์เฟซ Type 1 หมายถึงอะไรสำหรับความเข้ากันได้ของระบบ CNC?
Type 1 รองรับฟังก์ชันการควบคุมสปินเดิลมาตรฐาน รวมถึงความเร็วแปรผัน, การวางแนวสปินเดิล, การเลือกเกียร์, การซิงโครไนซ์พื้นฐาน และการป้อนกลับความเร็ว/ตำแหน่ง สื่อสารผ่านลิงก์สปินเดิลแบบอนุกรมของ FANUC และเข้ากันได้กับระบบ CNC ของ FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i และ 30i/31i/32i
AL-09 (เซมิคอนดักเตอร์กำลังไฟร้อนเกินไป) ยังคงปรากฏขึ้น ควรตรวจสอบอะไรก่อน?
ตรวจสอบทั้งพัดลมภายนอกขนาด 12 มม. (A90L-0001-0335/B) และพัดลมระบายความร้อนภายในขนาด 60 มม. (A90L-0001-0422) เพื่อการทำงานที่เหมาะสม ตรวจสอบให้แน่ใจว่าพัดลมหมุนได้อย่างอิสระและช่องอากาศไม่ถูกปิดกั้น การเปลี่ยนพัดลมล่วงหน้าทุกๆ 2-3 ปีของการใช้งานหนักเป็นการบำรุงรักษาเชิงป้องกันมาตรฐาน
เวอร์ชัน #H500 ของ H226 มีจำหน่ายใหม่หรือไม่ หรือเฉพาะหน่วยที่ได้รับการปรับปรุง/ซ่อมแซม?
เนื่องจากเป็นสายผลิตภัณฑ์ที่สมบูรณ์แล้ว การผลิตใหม่จากโรงงานจึงไม่สามารถหาได้ง่าย ตลาดจัดหามีหน่วยที่ได้รับการปรับปรุงจากศูนย์ซ่อมเฉพาะทางของ FANUC, สินค้าคงคลังเก่าใหม่จากผู้จัดจำหน่าย และหน่วยที่ผ่านการทดสอบแล้ว ยืนยันการจับคู่ส่วนต่อท้ายที่ถูกต้องและการตรวจสอบวิธีการทดสอบก่อนซื้อ
