| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | 6SN1123-1AA00-0BA2 |

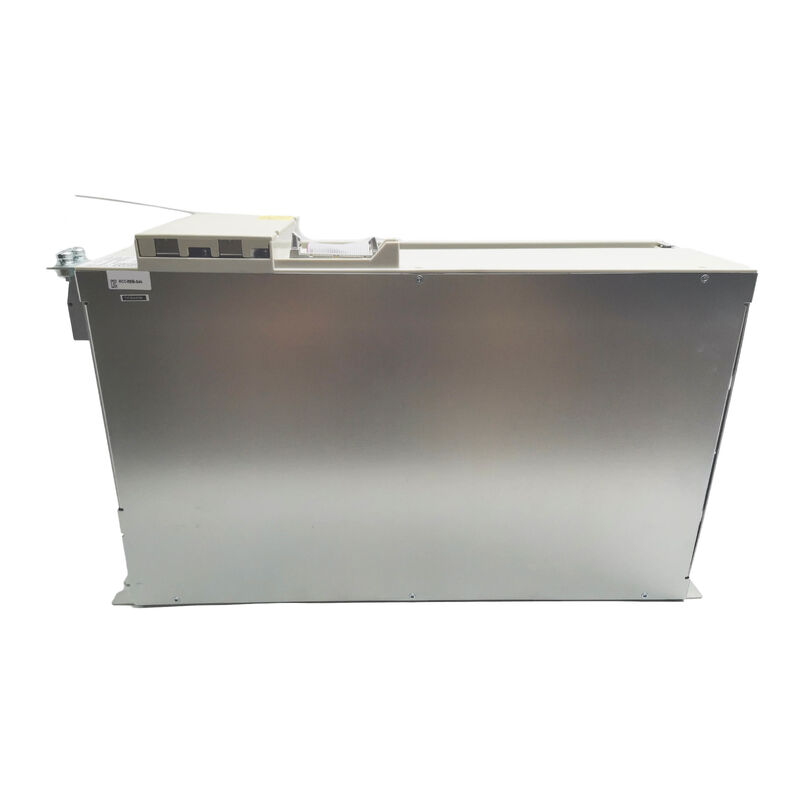

6SN1123-1AA00-0BA2 เป็นโมดูลกำลังจากซีรีส์ SIMODRIVE 611 — แพลตฟอร์มไดรฟ์ที่กลายเป็นระบบไดรฟ์แกนมาตรฐานสำหรับเครื่องมือกลที่ควบคุมด้วย SINUMERIK ในโรงงานยานยนต์ การบินและอวกาศ การผลิตที่แม่นยำ และการผลิตทั่วไป โมดูลกำลังจัดการการสลับกระแสสูงสำหรับเอาต์พุตมอเตอร์ แผงควบคุมไดรฟ์ — ส่วนประกอบแยกต่างหากที่ติดตั้งบนโมดูลกำลัง — เก็บพารามิเตอร์แกนและจัดการการสื่อสารกับคอนโทรลเลอร์ SINUMERIK
ทั้งสองต้องมีอยู่และทำงานได้เพื่อให้แกนทำงานได้ เมื่อโมดูลกำลังล้มเหลวในขณะที่แผงควบคุมไดรฟ์ยังคงอยู่ แผงควบคุมจะถูกถ่ายโอนไปยังโมดูลกำลังสำรอง — พารามิเตอร์ไดรฟ์จะถูกเก็บไว้ในคอนโทรลเลอร์หรือแผงควบคุม ไม่ใช่ในโมดูลกำลังเอง การดาวน์โหลดพารามิเตอร์จาก NCU หรือเครื่องมือตั้งค่าไดรฟ์หลังการติดตั้งจะคืนค่าการตั้งค่าแกน
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 6SN1123-1AA00-0BA2 |
| ซีรีส์ | SIMODRIVE 611 |
| การระบายความร้อน | ภายใน |
| แหล่งจ่ายไฟ AC | 3 เฟส 400/480V |
| DC Link | 600V |
| เข้ากันได้กับ | SINUMERIK 840D, 840D sl, 810D |
| แผงควบคุมไดรฟ์ | แยกต่างหาก — ไม่รวม |
ส่วนต่อท้าย 0BA2 ระบุรุ่นระบายความร้อนภายใน โมดูลนี้จัดการการกระจายความร้อนโดยใช้การไหลเวียนของอากาศภายในตู้ — ไม่มีแผงระบายความร้อนด้านหลัง ไม่มีวงจรระบายความร้อนด้วยของเหลว ไม่ต้องใช้อุปกรณ์ระบายความร้อนเพิ่มเติม นอกเหนือจากการระบายอากาศภายในตู้ที่เพียงพอ รุ่นระบายความร้อนภายในถูกต้องสำหรับ:
รุ่นระบายความร้อนภายนอกจะส่งแผงระบายความร้อนผ่านแผงด้านหลังของตู้เพื่อรักษาความร้อนไว้นอกตู้ การเปลี่ยนโมดูลระบายความร้อนภายในด้วยรุ่นระบายความร้อนภายนอก (หรือกลับกัน) จะเปลี่ยนข้อกำหนดการติดตั้งตู้ จับคู่ส่วนต่อท้ายการระบายความร้อนกับการติดตั้งเดิม
โมดูล SIMODRIVE 611 ใช้บัส DC ร่วมกันภายในกลุ่มไดรฟ์ โมดูลอินพุต/สร้างพลังงานกลับจะสร้างและรักษาบัส DC; โมดูลกำลังทั้งหมดจะดึงจากบัสนี้ การเปลี่ยนโมดูลกำลังที่ล้มเหลวเพียงโมดูลเดียวจะคืนค่าแกนโดยไม่ส่งผลกระทบต่อไดรฟ์ที่อยู่ติดกัน — สถาปัตยกรรมบัส DC หมายความว่าการเปลี่ยนนั้นเป็นอิสระทางกลและไฟฟ้าภายในกลุ่มไดรฟ์
ก่อนเริ่มงานใดๆ: ยืนยันว่าบัส DC ได้คายประจุจนหมดแล้ว ตัวเก็บประจุบัส DC ของ SIMODRIVE 611 จะเก็บแรงดันไฟฟ้าอันตรายไว้หลายนาทีหลังจากถอดปลั๊กไฟหลักแล้ว ไฟแสดงสถานะการชาร์จบนโมดูลต้องดับสนิทก่อนที่จะจัดการการเชื่อมต่อ
คำถามที่ 1: 6SN1123-1AA00-0BA2 เข้ากันได้กับ SINUMERIK 840D และ 810D หรือไม่?
ใช่ SIMODRIVE 611 ถูกออกแบบมาเป็นระบบไดรฟ์สำหรับ SINUMERIK 840D sl, 840D และ 810D ตรวจสอบการกำหนดแกนและพารามิเตอร์การตั้งค่าไดรฟ์ใน NCU ก่อนเริ่มใช้งานโมดูลสำรอง
คำถามที่ 2: ความแตกต่างระหว่างรุ่นระบายความร้อนภายในและภายนอกคืออะไร?
การระบายความร้อนภายในใช้การไหลเวียนของอากาศภายในตู้ — ไม่ต้องใช้แผงระบายความร้อนภายนอกหรือวงจรระบายความร้อนเฉพาะ การระบายความร้อนภายนอกติดตั้งแผงระบายความร้อนผ่านแผงด้านหลังของตู้ โดยรักษาความร้อนไว้นอกตู้ ใช้รุ่นที่ตรงกับการกำหนดค่าการระบายความร้อนของการติดตั้งที่มีอยู่เสมอ ส่วนต่อท้ายในหมายเลขคำสั่งจะระบุประเภทการระบายความร้อน
คำถามที่ 3: โมดูลนี้สามารถใช้แทนยูนิตที่ล้มเหลวได้โดยไม่ต้องกำหนดค่าระบบไดรฟ์ใหม่หรือไม่?
ในกรณีส่วนใหญ่ ใช่ — โดยที่รุ่นสำรองมีหมายเลขคำสั่งเหมือนกับรุ่นเดิม พารามิเตอร์ไดรฟ์จะอยู่ที่คอนโทรลเลอร์หรือแผงควบคุมไดรฟ์ ไม่ใช่โมดูลกำลัง หลังจากการติดตั้งทางกายภาพ ให้ดาวน์โหลดพารามิเตอร์แกนจาก NCU หรือเครื่องมือไดรฟ์เพื่อคืนค่าการตั้งค่า ตรวจสอบความเข้ากันได้ของเฟิร์มแวร์ระหว่างแผงควบคุมไดรฟ์และเวอร์ชันคอนโทรลเลอร์ SINUMERIK ก่อนเริ่มใช้งานเสมอ
คำถามที่ 4: 6SN1123-1AA00-0BA2 รวมแผงควบคุมไดรฟ์หรือไม่?
ไม่ 6SN1123 เป็นเพียงโมดูลกำลัง แผงควบคุมไดรฟ์ — ซึ่งเก็บพารามิเตอร์แกนและการสื่อสาร SINUMERIK — เป็นส่วนประกอบแยกต่างหากที่ติดตั้งบนโมดูลกำลัง ทั้งสองต้องมีอยู่เพื่อให้แกนทำงานได้ เมื่อเปลี่ยนโมดูลกำลังที่ล้มเหลว ให้ถ่ายโอนแผงควบคุมไดรฟ์เดิมไปยังโมดูลสำรองหากไม่เสียหาย
คำถามที่ 5: ควรตรวจสอบอะไรบ้างก่อนติดตั้งโมดูลสำรองนี้?
ยืนยันว่าบัส DC ได้คายประจุจนหมดแล้ว (ไฟแสดงสถานะการชาร์จดับสนิท) ตรวจสอบว่าหมายเลขคำสั่งสำรองตรงกับหมายเลขเดิมทุกประการ รวมถึงส่วนต่อท้ายการระบายความร้อน (0BA2 = ภายใน) ยืนยันว่าแผงควบคุมไดรฟ์ที่ติดตั้งบนโมดูลใหม่ได้รับการกำหนดค่าอย่างถูกต้อง หรือเป็นแผงเดิมที่ถ่ายโอนมาจากยูนิตที่ล้มเหลว หลังจากการติดตั้ง ให้ทำการทดสอบควบคุมที่โหลดลดลงก่อนที่จะนำแกนกลับสู่การผลิตเต็มรูปแบบ
