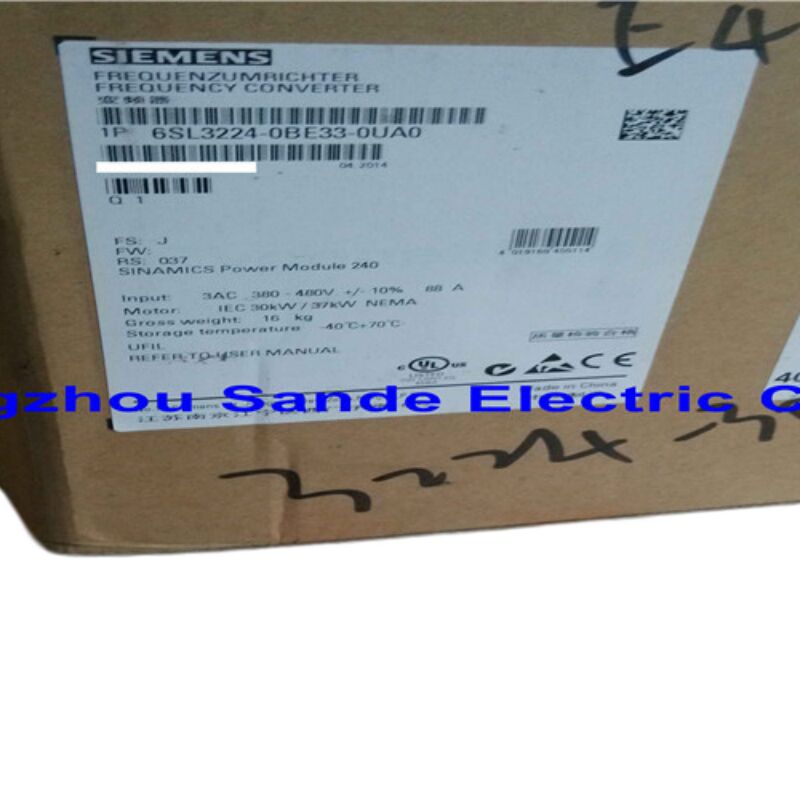

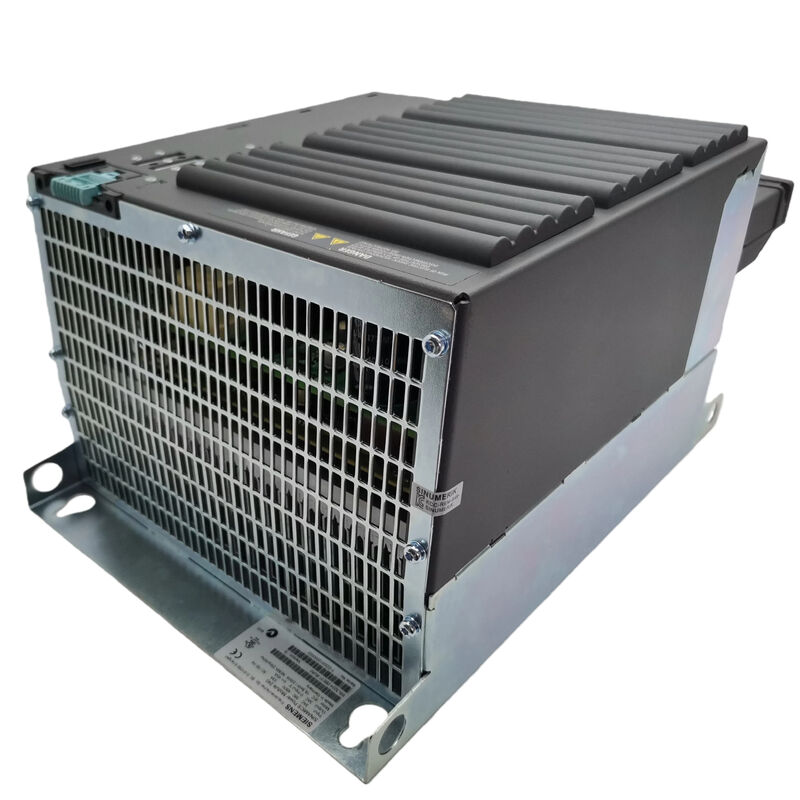

Siemens 6SL3224-0BE33-0UA0 — โมดูลกำลัง SINAMICS G120 PM240, 30 kW / 480V, ไม่มีฟิลเตอร์พร้อมวงจรเบรก

ภาพรวม

โมดูลกำลัง 6SL3224-0BE33-0UA0 เป็นโมดูลกำลัง 30 kW จากตระกูลไดรฟ์ SINAMICS G120 ของ Siemens ซึ่งเป็นหนึ่งในแพลตฟอร์มไดรฟ์ความถี่แปรผัน (VFD) ที่ใช้กันอย่างแพร่หลายที่สุดในระบบอัตโนมัติทางอุตสาหกรรม โดยเฉพาะอย่างยิ่ง นี่คือ รุ่น PM240: ไม่มีฟิลเตอร์ พร้อมวงจรเบรกในตัว ออกแบบมาสำหรับการใช้งาน AC สามเฟสในช่วงแรงดัน 380–480 V

แกนหลักของ PM240 คือหัวใจสำคัญของระบบ G120 มันจัดการงานแปลงกำลังทั้งหมด — การเรียงกระแสแหล่งจ่ายไฟ AC ที่เข้ามา การจัดการแรงดันไฟฟ้า DC bus และการสร้างเอาต์พุตความถี่แปรผันที่ควบคุมความเร็วและแรงบิดของมอเตอร์ ความฉลาดในการควบคุมจะอยู่ในยูนิตควบคุม (Control Unit) แยกต่างหาก (ซีรีส์ CU230/CU240) ซึ่งเสียบเข้ากับ PM240 โดยตรงผ่านอินเทอร์เฟซมาตรฐาน แนวทางแบบโมดูลาร์นี้เป็นหนึ่งในจุดแข็งที่สำคัญของ G120: คุณสามารถสลับ อัปเกรด หรือกำหนดค่าไดรฟ์ใหม่ได้โดยไม่ต้องสัมผัสส่วนกำลังหรือเดินสายแผงควบคุมใหม่

ข้อมูลจำเพาะทางเทคนิคหลัก

โอเวอร์โหลดสูงเทียบกับโอเวอร์โหลดต่ำ — โหมดใดที่เหมาะกับคุณ?

นี่เป็นรายละเอียดที่ผู้ใช้ G120 ครั้งแรกมักจะพลาด ดังนั้นจึงควรอธิบายให้ชัดเจน

โหมดโอเวอร์โหลดสูง (HO) กำหนดอัตราโมดูลที่ 30 kW เป็นตัวเลือกที่ถูกต้องสำหรับโหลดที่ต้องการแรงบิดสูงสุดอย่างรวดเร็ว — ระบบสายพานลำเลียงที่ต้องสตาร์ทภายใต้ภาระเต็มที่, รอกยก, เครื่องอัดรีด, หรือแอปพลิเคชันใดๆ ที่มอเตอร์อาจต้องผลักดันเกินกว่าอัตราคงที่ไปหลายวินาทีต่อครั้ง ไดรฟ์จะทนกระแส 200% ได้นานถึง 3 วินาที และ 150% ได้นานถึง 57 วินาที ก่อนที่การจำกัดความร้อนจะทำงาน

โหมดโอเวอร์โหลดต่ำ (LO) กำหนดอัตราฮาร์ดแวร์เดียวกันที่ 37 kW ที่นี่ ความต้องการโอเวอร์โหลดจะเบาลง — ปั๊มแบบแรงเหวี่ยง, พัดลม, และคอมเพรสเซอร์ไม่ค่อยพบกับแรงบิดที่พุ่งขึ้นอย่างกะทันหัน ด้วยการออกแบบสำหรับโปรไฟล์โอเวอร์โหลดที่นุ่มนวลกว่า Siemens จึงอนุญาตให้ PM240 ตัวเดียวกันนี้รองรับมอเตอร์ที่มีขนาดใหญ่กว่าในแอปพลิเคชันเหล่านี้ ทำให้ใช้ประโยชน์จากฮาร์ดแวร์ที่คุณมีอยู่ได้ดีขึ้น

ความแตกต่างนี้มีความสำคัญ ณ เวลาที่เลือกมอเตอร์ ไม่ใช่ระหว่างการติดตั้ง ทั้งสองโหมดทำงานบนฮาร์ดแวร์ที่เหมือนกัน

วงจรเบรกในตัว — ทำไมถึงมีอยู่

ไดรฟ์ความถี่แปรผันมาตรฐานจะปล่อยพลังงานที่เกิดจากการหมุนย้อนกลับ (จากโหลดที่ชะลอตัว) กลับไปยัง DC bus หากไม่มีที่สำหรับพลังงานนั้น DC bus voltage จะสูงขึ้นจนไดรฟ์เกิดข้อผิดพลาด PM240 แก้ปัญหานี้ด้วย วงจรเบรกในตัว ซึ่งจะส่งพลังงานส่วนเกินไปยังตัวต้านทานเบรกภายนอก (ขายแยกต่างหาก ขนาดตามแอปพลิเคชัน)

สิ่งนี้ทำให้ PM240 เหมาะสำหรับแอปพลิเคชันที่มี:

• รอบการชะลอตัวบ่อยครั้งหรือรวดเร็ว
• โหลดที่มีความเฉื่อยสูง (ล้อช่วยแรงขนาดใหญ่, เครื่องหมุนเหวี่ยง, ระบบม้วนเข้า/ออก)
• โหลดแนวตั้งหรือระบบรอกยกที่โหลดสามารถขับมอเตอร์ให้ทำงานเป็นเครื่องกำเนิดไฟฟ้า

หากแอปพลิเคชันของคุณทำงานในทิศทางคงที่โดยไม่มีความต้องการเบรกแบบหมุนย้อนกลับที่สำคัญ วงจรเบรกก็จะยังคงไม่ทำงาน — การติดตั้งจึงไม่มีข้อเสีย

สิ่งที่ PM240 ไม่รวม

ก่อนสั่งซื้อ โปรดทราบว่ามีอะไรมาพร้อมกับ 6SL3224-0BE33-0UA0:

• ไม่มี Control Unit PM240 ต้องการ CU ที่เข้ากันได้ (เช่น CU240E-2, CU230P-2 หรืออื่นๆ ในกลุ่ม G120) เพื่อทำงาน CU ที่ถูกต้องขึ้นอยู่กับโปรโตคอล fieldbus ของคุณ ข้อกำหนดด้านความปลอดภัย และความต้องการ I/O
• ไม่มี BOP (Basic Operator Panel) การปรับพารามิเตอร์ในพื้นที่ต้องใช้อุปกรณ์เสริม BOP-2 หรือการเชื่อมต่อกับเครื่องมือตั้งค่า เช่น STARTER หรือ Startdrive
• ไม่มีฟิลเตอร์สาย EMC คำต่อท้าย "0UA0" ในหมายเลขชิ้นส่วนบ่งชี้ว่าเป็นยูนิตที่ไม่มีฟิลเตอร์ หากการติดตั้งของคุณต้องการให้เป็นไปตามข้อกำหนด EMC Category C2 หรือ C3 ต้องเพิ่มฟิลเตอร์สายภายนอก หรือควรระบุรุ่นที่มีฟิลเตอร์ (คำต่อท้าย "0AA0") แทน

แอปพลิเคชันทั่วไป

6SL3224-0BE33-0UA0 พบได้ในสภาพแวดล้อมระบบอัตโนมัติในโรงงานและกระบวนการที่หลากหลาย:

• ระบบปั๊มและพัดลม (ทำงานในโหมด LO เพื่อให้ได้อัตรามอเตอร์สูงสุด)
• สายพานลำเลียงและระบบขนถ่ายวัสดุ (ใช้ประโยชน์จากโหมด HO สำหรับการสตาร์ทตามภาระ)
• คอมเพรสเซอร์และเครื่องผสม
• แกนเสริมของเครื่องมือกล
• เครื่องจักรบรรจุภัณฑ์
• ชุดจัดการอากาศ HVAC ในอาคารพาณิชย์หรืออุตสาหกรรมขนาดใหญ่

ช่วงกำลัง 30/37 kW ครอบคลุมขนาดมอเตอร์ที่อยู่ระหว่างไดรฟ์ความเร็วแปรผันขนาดเล็กและระบบไดรฟ์ขนาดใหญ่ที่ติดตั้งในตู้ — ทำให้ G120 เป็นตัวเลือกที่ใช้งานได้จริงเมื่อพื้นที่ในแผงควบคุมและความยืดหยุ่นในการติดตั้งมีความสำคัญ

คำถามที่พบบ่อย

Q1: โมดูลกำลังนี้ทำงานร่วมกับ Control Unit ของ SINAMICS G120 ทั้งหมดหรือไม่?

Control Unit ส่วนใหญ่ของ G120 จากตระกูล CU230P-2 และ CU240E-2 สามารถติดตั้งเข้ากับ PM240 ได้โดยตรง อย่างไรก็ตาม ไม่ใช่ทุกการผสมผสาน CU-PM ที่ถูกต้อง — Siemens เผยแพร่ตารางความเข้ากันได้ในคู่มือการติดตั้งระบบ G120 (มีให้ในพอร์ทัล Siemens Industry Online Support) ซึ่งยืนยันว่าการผสมผสานใดบ้างที่ได้รับการอนุมัติ หากคุณกำลังเปลี่ยนไดรฟ์ที่เคยทำงานมาก่อน ให้จับคู่หมายเลขชิ้นส่วน CU จากการติดตั้งที่มีอยู่ แทนที่จะสันนิษฐานว่า CU ใดๆ จะทำงานร่วมกับ PM240 นี้ได้

Q2: ความแตกต่างระหว่าง 6SL3224-0BE33-0UA0 (ไม่มีฟิลเตอร์) และ 6SL3224-0BE33-0AA0 (มีฟิลเตอร์) คืออะไร?

ฮาร์ดแวร์ภายในของทั้งสองยูนิตเหมือนกัน — ขนาดเฟรมเดียวกัน, อัตรากำลังเท่ากัน, วงจรเบรกเหมือนกัน รุ่นที่มีฟิลเตอร์ (0AA0) เพิ่มฟิลเตอร์สาย EMC Class A ในตัว ทำให้มีความสูงมากขึ้น (635 มม. เทียบกับ 497 มม.) และเหมาะสำหรับงานติดตั้งที่การปล่อยสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่นำพาต้องเป็นไปตามข้อกำหนด EN 61800-3 Category C2 0UA0 ที่ไม่มีฟิลเตอร์ถูกระบุไว้สำหรับกรณีที่มีฟิลเตอร์ภายนอกอยู่แล้วในแผงควบคุม, เมื่อไดรฟ์เชื่อมต่อกับแหล่งจ่ายไฟอุตสาหกรรมที่ได้รับการยกเว้นจากข้อกำหนด EMC ที่เข้มงวด, หรือเมื่อพื้นที่ที่เล็กกว่ามีความสำคัญ

Q3: สามารถใช้ไดรฟ์นี้กับแหล่งจ่ายไฟ 480 V ได้หรือไม่ ตามที่ระบุในชื่อผลิตภัณฑ์?

ใช่ ช่วงอินพุตที่กำหนดคือ 380–480 V 3AC (±10%) หมายความว่าไดรฟ์ได้รับการออกแบบมาให้ทำงานได้อย่างถูกต้องที่แรงดันไฟฟ้าแหล่งจ่ายไฟปกติใดๆ ระหว่าง 380 V ถึง 480 V แหล่งจ่ายไฟ 480 V อยู่ในช่วงนี้ ค่าความคลาดเคลื่อน ±10% หมายความว่าไดรฟ์จะจัดการกับแรงดันไฟฟ้าชั่วขณะได้สูงสุดประมาณ 528 V โดยไม่เกิดข้อผิดพลาด — มีประโยชน์ในระบบแหล่งจ่ายไฟที่การควบคุมแรงดันไฟฟ้าไม่สมบูรณ์

Q4: 6SL3224-0BE33-0UA0 ยังคงอยู่ในสายการผลิตหรือไม่?

หมายเลขชิ้นส่วนนี้ถูกระบุโดยผู้จัดจำหน่ายบางรายว่าเลิกผลิตหรืออยู่ในช่วงเปลี่ยนผ่าน Siemens พัฒนาแพลตฟอร์ม G120 อย่างต่อเนื่อง และการกำหนดค่ารุ่นใหม่ๆ อาจมีหมายเลขชิ้นส่วนที่อัปเดตซึ่งสะท้อนถึงการแก้ไขฮาร์ดแวร์ สำหรับโครงการที่กำลังดำเนินอยู่ ควรยืนยันความพร้อมใช้งานในปัจจุบันและตรวจสอบว่ามีหมายเลขชิ้นส่วนทดแทนโดยตรงหรือไม่ หน่วยที่ได้รับการปรับปรุงและแลกเปลี่ยนจากผู้จำหน่ายระบบอัตโนมัติทางอุตสาหกรรมที่เชื่อถือได้ยังคงเป็นทางเลือกที่ใช้งานได้จริงสำหรับการบำรุงรักษา

Q5: ควรจับคู่ตัวต้านทานเบรกกับโมดูลนี้อย่างไร?

ตัวต้านทานเบรกที่เหมาะสมขึ้นอยู่กับกำลังเบรกที่แอปพลิเคชันของคุณต้องการ — โดยเฉพาะอย่างยิ่งกำลังเบรกสูงสุด, รอบการทำงานของเหตุการณ์เบรก, และพลังงานทั้งหมดที่จะต้องกระจายต่อรอบ Siemens เผยแพร่แนวทางการเลือกขนาดตัวต้านทานในคู่มือการติดตั้งฮาร์ดแวร์ SINAMICS G120 (หมายเลขเอกสาร 6SL3097-4AL00-0BP3 หรือเทียบเท่าสำหรับเวอร์ชันเฟิร์มแวร์ของคุณ) ในเบื้องต้น ตัวต้านทานต้องมีอัตรากำลังสำหรับกำลังเบรกสูงสุดของวงจรเบรก PM240 และมีขนาดทางความร้อนสำหรับอัตราการเกิดซ้ำของรอบการชะลอตัวของคุณ การเลือกขนาดตัวต้านทานที่เล็กเกินไปเป็นข้อผิดพลาดทั่วไปในการตั้งค่าที่นำไปสู่การปิดระบบเนื่องจากความร้อนก่อนเวลาอันควร

หมายเหตุ: โมดูลกำลัง 6SL3224-0BE33-0UA0 จัดส่งโดยไม่มี Control Unit หรือแผงควบคุม การทำงานของระบบเต็มรูปแบบต้องใช้ SINAMICS G120 Control Unit ที่เข้ากันได้ ซึ่งสั่งซื้อแยกต่างหาก โปรดตรวจสอบข้อมูลจำเพาะกับเอกสารข้อมูลผลิตภัณฑ์ของ Siemens เสมอก่อนการติดตั้ง
