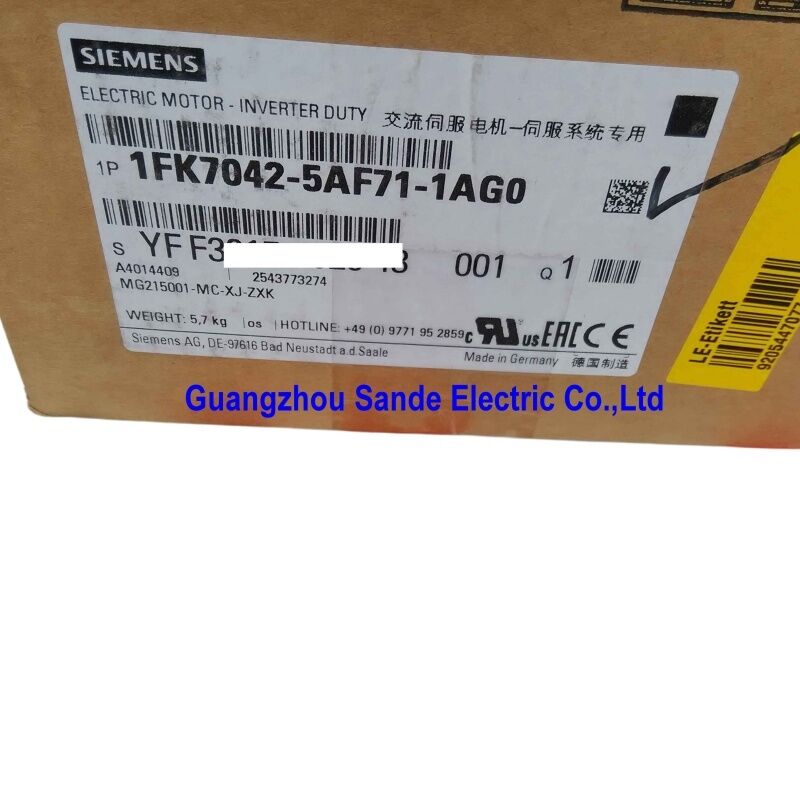

Simotics S AC เครื่องยนต์เซอร์โอน 1FK7042-5AF71-1AG0

1FK7042-5AF71-1AG0∙ SIMOTICS S 1FK7 คอมแพคท เซอร์โวโมเตอร์ 3Nm / 0.82kW / 3000RPM / 1.95A / IM B5 / SIN/COS 2048P/R / IP64 / รางเรียบ

1FK7 คอมแพคต์ หน่วยเซอร์โวโมเตอร์ที่ออกแบบให้กับเครื่องจักรที่มีพื้นที่จํากัด

1FK7 Compact ซีรี่ย์อยู่ระหว่างมาตรฐาน 1FK7 และ 1FT7 ครอบครัวความสามารถสูง. Compact หมายถึงความยาวรวมที่สั้นกว่า. สําหรับกรอบความสูงของหมู 48 มม (1FK7042)ข้อจํากัดทางกายภาพนี้มีความสําคัญกับเครื่องมือและระบบการจัดการที่ระยะห่างจากแกนค่อนข้างแคบ และความลึกในการติดตั้งมอเตอร์จํากัด.

การทํางานของเซอร์โวทั้งหมดถูกรักษา: การสร้างซินโครนของแม่เหล็กถาวร การส่งมอบทอร์คอย่างเรียบร้อยในช่วงความเร็วและการตอบสนองแบบไดนามิกที่คาดเดาได้ ซึ่ง stepper หรือมอเตอร์ induktion ไม่สามารถเทียบได้. ร่างที่สั้นกว่าคือการซื้อขายต่อความสามารถของลูกหมุนสูงสุดที่ต่ํากว่าเล็กน้อยเมื่อเทียบกับความยาวมาตรฐาน 1FK7 ที่มีขนาดกรอบเดียวกัน

1FK7042-5AF71-1AG0 ส่ง 3Nm ในระดับอุณหภูมิ 100K หมุนแรงที่คงที่ตลอดวงจรการทํางานโดยไม่ต้องมีปัญหาเกี่ยวกับการลดความร้อนภายใต้ภาระต่อเนื่อง

ข้อจํากัดหลัก

SIN/COS Incremental Encoder กลับซีนูโซอิดลักลอก

1FK7042-5AF71-1AG0 มีเครื่องรหัส SIN/COS เพิ่มตัว (1Vpp, 2048 จันทร์ต่อรอบ) เครื่องรหัส SIN/COS ส่งสัญญาณแบบอนาล็อกแบบซินูโซอิดลิ่งแทนการส่งสัญญาณแบบดิจิตอลการขับเคลื่อนได้รับสองคลื่นไซน์ที่เปลี่ยนแปลงระยะ และแก้ไขตําแหน่งแกนโดยการแทรกสัญญาณ √ การสกัดความละเอียดตําแหน่ง sub-pulse จากแต่ละช่วงไซน์.

ด้วยระยะเวลาทางกายภาพ 2048 ครั้งต่อรอบ และการแทรกซ้อนทางด้านการขับขี่โดยทั่วไปเพิ่ม 256 × หรือมากกว่า ความละเอียดตําแหน่งที่มีประสิทธิภาพเป็นหลายแสนครั้งต่อรอบสําหรับการวางตําแหน่งดี, การทํางานความเร็วต่ําที่เรียบร้อยและการลดความละเอียดของแรงหมุน, ผลตอบสนอง SIN / COS ผลิตผลประกอบการที่สะอาดกว่าเครื่องปรับรหัสดิจิตอลที่เท่ากับการนับแรงกระแทก

การระบุ "-1AG0" ในหมายเลขชิ้นส่วนยืนยันว่าชนิด Encoder นี้การเปลี่ยนหรือซ่อมแซมของ 1FK7042-5AF71-1AG0 ต้องใช้มอเตอร์ที่มีตัวแปรโคเดอร์ I-2048 เดียวกัน เพื่อรักษาความสอดคล้องของไดรฟ์โดยไม่ต้องตั้งค่าอินเตอร์เฟซโคเดอร์ใหม่.

สถานการณ์การใช้งาน

แกนอาหารเครื่องมือ:การขับเคลื่อนแกน X หรือ Y ของศูนย์แปรรูปใช้ 1FK7042-5AF71-1AG0 บนลูกกลอง. ทอร์ค 3Nm ที่ 3000RPM ครอบคลุมความต้องการแกนอาหารทั่วไปในศูนย์แปรรูปขนาดเล็กและกลาง.การเย็นตามธรรมชาติเพียงพอสําหรับโปรไฟล์อาหารการทํางานระยะสั้น.

อัธยาศัยของเครื่องบรรจุ:หมุนหนังหรือแกนดัชนีบนเครื่องประปาแบบเต็มแบบแนวราบ ความยาวของมอเตอร์ที่คอมแพคท์เข้ากับกล่องเครื่องที่แน่นSIN/COS Encoder ให้ผลตอบสนองที่เรียบง่ายสําหรับโปรไฟล์แคมที่ควบคุมตําแหน่ง.

การเปลี่ยนระบบขับเคลื่อน SIMOTICS ที่มีอยู่:1FK7042-5AF71-1AG0 ที่ติดตั้งล้มเหลว การเปลี่ยนโดยตรงและประเภท Encoder โดยไม่ปรับปรุงปริมาตรการการขับเคลื่อน.

FAQ

Q1: เครื่องขับเคลื่อน servo อะไรที่เข้ากันได้กับ 1FK7042-5AF71-1AG0?

1FK7 Compact series with SIN/COS encoder (I-2048) ได้ถูกออกแบบมาเพื่อใช้กับ SINAMICS S120 servo drive ที่รองรับการเข้าของ SIN/COS encoderการเลือกโมดูลขับเคลื่อนเฉพาะจะขึ้นอยู่กับกระแสแกนที่ต้องการ, ความตึงเครือข่าย DC และการใช้โมดูลพลังงานแกนเดียวหรือหลายแกน อินเตอร์เฟซ Encoder ของ drive ต้องตั้งค่าให้ใช้โปรโตคอล SIN/COS 1Vpp ที่ 2048 impulses/rev

Q2: การไม่มีเบรคยึดได้ส่งผลกระทบต่อความปลอดภัยสําหรับแกนตั้ง

ใช่ เครื่องยนต์ที่ไม่มีเบรคยึดไม่สามารถยึดภาระแนวตั้งได้โดยกล เมื่อเครื่องขับเคลื่อนไม่ใช้พลังงาน สําหรับแกนแนวตั้ง (แกน z ของศูนย์แปรรูป, ระบบยก)จําเป็นต้องใช้เบรคยึดเพื่อป้องกันการเคลื่อนไหวลงโดยแรงโน้มถ่วงเมื่อเสียพลังงานการตั้งค่า "-1AG0" ไม่มีเบรค หากการใช้งานต้องการการยึดภาระแกนตั้ง ต้องระบุให้มีตัวประเภทที่มีเบรค (ย่อที่แตกต่าง)

Q3: ระดับการป้องกัน IP64 ครอบคลุมอะไร?

IP6X หมายถึงมอเตอร์กันฝุ่น ✅ ไม่มีฝุ่นเข้าไปในทุกๆ สภาพ IPX4 หมายถึงมอเตอร์ถูกป้องกันจากน้ําที่กระจายมาจากทุกทิศทางIP64 ครอบคลุมเครื่องจักรในสภาพแวดล้อมการผลิตทั่วไปที่มีน้ําเย็นกระจายไม่ครอบคลุมการล้างความดันสูง (IP65 หรือมากกว่า) หรือการดําน้ําต่อเนื่อง

Q4: ความสําคัญของชั้นอุณหภูมิ 100K สําหรับการจัดอันดับ 3Nm คืออะไร?

อ้างอิง "100K" หมายถึง ทอมปอร์ตระดับ 3Nm ของมอเตอร์คือค่าที่ 100 Kelvin ความร้อนเพิ่มขึ้นเหนืออุณหภูมิแวดล้อมณ อุณหภูมิการล่อประมาณ 125°C โดยสมมุติว่า 25°C ในสภาพแวดล้อม. นี่คือการจัดอันดับความร้อนในการทํางานต่อเนื่อง. ทอร์คสูงสุดในระยะสั้นจะสูงกว่า. การทํางานในวงจรการทํางานที่ต่ํากว่าหรือด้วยการเย็นอย่างมีกิจกรรมจะอนุญาตให้มีทอร์คที่ยั่งยืนสูงกว่า;ตัวเลข 3Nm คือตัวอนุรักษ์, รายละเอียดการทํางานต่อเนื่อง

Q5: ประเภท shaft แบบเรียบเหมาะสมกับ couplings ที่ต้องการ keyway?

หม้อเรียบ (ไม่มีช่องคีย์, ไม่มีเรียบ) จําเป็นต้องมีการเชื่อมต่อหรือพีเนี่ยนที่ออกแบบมาสําหรับการจับหม้อเรียบ ผ่าตัดการคด, การเชื่อมต่อหม้อไฮดรอลิก, หรือพีเนี่ยนปรับปัดเครื่องเชื่อมที่ออกแบบมาสําหรับแกนมีสัญลักษณ์ไม่สามารถใช้โดยตรง. หากแอพลิเคชั่นต้องการแกน keyway ต้องระบุคําตอบการตั้งค่าลําดับที่แตกต่างกัน การยืนยันประเภทแกนและการออกแบบการเชื่อมต่อที่เข้ากันได้ก่อนการติดตั้ง
