บ้าน
>
ผลิตภัณฑ์
>
เซอร์โวมอเตอร์อุตสาหกรรม
>
|
| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIMENS |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | 1FK7042-5AF71-1AG0 |

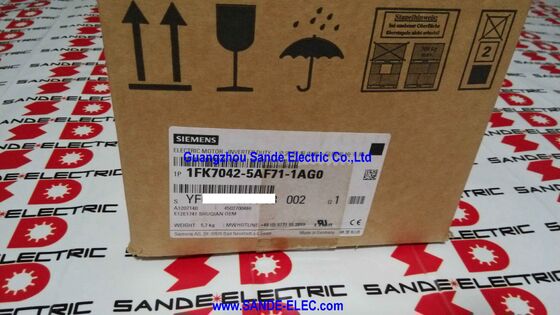

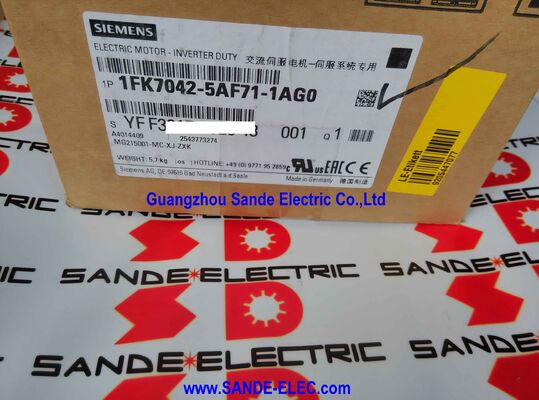

1FK7042-5AF71-1AG0 เป็นมอเตอร์เซอร์โวแบบซิงโครนัสขนาดกะทัดรัดจากซีรีส์ SIMOTICS S 1FK7 Compact ของ Siemens Siemens ระบุรุ่นนี้ว่าเป็นมอเตอร์ขนาด 3.0 Nm, 3000 rpm, 0.82 kW พร้อมระบบระบายความร้อนแบบ ระบายความร้อนตามธรรมชาติ และการติดตั้งแบบ IM B5 / IM V1 / IM V3 ซึ่งจัดอยู่ในกลุ่ม 1FK7 ที่มีขนาดกะทัดรัด แทนที่จะเป็นรุ่นที่มีแรงบิดสูงกว่า
Siemens ยังนำเสนอแพลตฟอร์ม 1FK7 ที่กว้างขึ้นว่าเป็นกลุ่มมอเตอร์เซอร์โวแบบแม่เหล็กถาวรที่ทนทานและกะทัดรัด ออกแบบมาสำหรับระบบการเคลื่อนที่ที่แม่นยำและความสามารถในการรับภาระเกินพิกัดสูง
การวางตำแหน่งนี้ทำให้มอเตอร์มีคุณสมบัติที่ใช้งานได้จริงในการใช้งานในอุตสาหกรรม
ไม่ใช่แค่มอเตอร์เซอร์โวขนาดเล็กบนกระดาษเท่านั้น แต่เป็นส่วนประกอบการเคลื่อนที่ที่ออกแบบมาสำหรับระบบที่มีพื้นที่ติดตั้งจำกัด แต่แกนยังคงต้องการการควบคุมความเร็วที่แม่นยำ การกำหนดตำแหน่งที่คาดการณ์ได้ และการตอบสนองแบบไดนามิกที่เสถียร
ในการใช้งานจริง สิ่งเหล่านี้มักจะสำคัญกว่ากำลังขับที่โดดเด่นเพียงอย่างเดียว เนื่องจากแกนเซอร์โวขนาดกะทัดรัดมักจะอยู่ในโครงที่แออัด โมดูลการจัดการแบบปิด และการประกอบเครื่องจักรที่มีการจัดวางอย่างแน่นหนา
มุมมองการใช้งานนี้เป็นการอนุมานทางวิศวกรรมที่ได้รับการสนับสนุนจากคำอธิบายของ Siemens เกี่ยวกับกลุ่มผลิตภัณฑ์ 1FK7 Compact ในฐานะแพลตฟอร์มการเคลื่อนที่แบบกะทัดรัดอเนกประสงค์
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | 1FK7042-5AF71-1AG0 |
| ผู้ผลิต | Siemens |
| ประเภทผลิตภัณฑ์ | มอเตอร์เซอร์โวแบบซิงโครนัส |
| ซีรีส์ | SIMOTICS S 1FK7 Compact |
| เฟส | 3 เฟส |
| กระแสพิกัด | 1.95 A |
| กำลังพิกัด | 0.82 kW |
| ความเร็วพิกัด | 3000 rpm |
| แรงบิดพิกัด | 3 Nm |
| วิธีการระบายความร้อน | ระบายความร้อนตามธรรมชาติ |
| ประเภทการติดตั้ง | IM B5 (IM V1, IM V3) |
| ความสูงเพลา | 48 มม. |
| ตำแหน่งผลิตภัณฑ์ | อะไหล่ / มอเตอร์เซอร์โวที่ติดตั้งแล้ว |
มอเตอร์ในระดับนี้เหมาะอย่างยิ่งสำหรับ แกนป้อนแบบกะทัดรัด หน่วยหมุนรับช่วง การบรรจุหีบห่อ กลไกการถ่ายโอน และโมดูลการเคลื่อนที่ขนาดเบาถึงปานกลางที่ความแม่นยำมีความสำคัญ แต่การเลือกมอเตอร์ที่ใหญ่เกินไปจะส่งผลเสียต่อประสิทธิภาพการบรรจุหีบห่อหรือการตอบสนองของแกน
การผสมผสานระหว่าง แรงบิดพิกัด 3 Nm, 3000 rpm และรูปทรงเพลาที่กะทัดรัด ทำให้เป็นตัวเลือกที่น่าเชื่อถือสำหรับระบบที่ต้องการการควบคุมการเคลื่อนที่ที่แม่นยำโดยไม่ต้องเปลี่ยนไปใช้แพลตฟอร์มเซอร์โวที่มีขนาดใหญ่ขึ้น ตัวอย่างการใช้งานเหล่านี้มาจากการอนุมานข้อมูลผลิตภัณฑ์ Siemens ที่ยืนยันแล้วและการวางตำแหน่งกลุ่มผลิตภัณฑ์ 1FK7 Compact ที่บันทึกไว้
ข้อได้เปรียบที่ใช้งานได้จริงอีกประการหนึ่งคือความต่อเนื่องของกลุ่มผลิตภัณฑ์
เอกสาร 1FK7 ของ Siemens เน้นบริบทของระบบการเคลื่อนที่มากกว่าบริบทของมอเตอร์เดี่ยวๆ ซึ่งเป็นวิธีที่ผู้ซื้อทางเทคนิคมักจะประเมินผลิตภัณฑ์เหล่านี้ สำหรับโครงการเปลี่ยนอะไหล่ การรักษาตระกูลมอเตอร์เดิมไว้สามารถช่วยรักษาความพอดีในการติดตั้ง พฤติกรรมทางความร้อนที่คาดหวัง และความสอดคล้องของระบบ แทนที่จะบังคับให้ต้องออกแบบใหม่รอบๆ เฟรมหรือแนวคิดการเชื่อมต่อที่แตกต่างกัน นี่คือการอนุมานทางวิศวกรรมที่อิงตามเอกสารกลุ่มผลิตภัณฑ์ 1FK7 ของ Siemens และคำแนะนำการบริการสำหรับตัวเข้ารหัสทดแทนในแพลตฟอร์มเดียวกัน
สำหรับการบำรุงรักษาและงานปรับปรุง เหตุผลที่แข็งแกร่งที่สุดในการเลือกรุ่นที่แน่นอนนี้ไม่ใช่ภาษาประสิทธิภาพทั่วไป
แต่เป็นข้อเท็จจริงที่ว่ามอเตอร์เป็นส่วนหนึ่งของระบบเซอร์โวของ Siemens ที่จัดตั้งขึ้นแล้ว การจับคู่หมายเลขคำสั่งซื้อทั้งหมดช่วยรักษาการจัดวางการติดตั้งเดิม ระดับกำลัง แรงบิด และพฤติกรรมของระบบที่คาดหวัง บนแกนเซอร์โวขนาดกะทัดรัด รายละเอียดเหล่านี้มักจะสำคัญกว่าความคล้ายคลึงกันทางสายตา นี่คือการอนุมานทางวิศวกรรมจากรายการผลิตภัณฑ์ที่แน่นอนของ Siemens และการออกแบบที่เน้นระบบของกลุ่มผลิตภัณฑ์
คำถามที่ 1: 1FK7042-5AF71-1AG0 เป็นมอเตอร์ประเภทใด?
เป็น มอเตอร์เซอร์โวแบบซิงโครนัส Siemens SIMOTICS S จากกลุ่มผลิตภัณฑ์ 1FK7 Compact ออกแบบมาสำหรับการใช้งานการเคลื่อนที่แบบควบคุม แทนที่จะเป็นการทำงานของมอเตอร์ทั่วไป
คำถามที่ 2: จุดแข็งที่ใช้งานได้จริงของรุ่นนี้คืออะไร?
จุดแข็งหลักคือความสมดุลระหว่าง ขนาดกะทัดรัดและประสิทธิภาพเซอร์โวที่แท้จริง ในการออกแบบเครื่องจักร ทำให้มีประโยชน์ในที่ที่พื้นที่ติดตั้งมีจำกัด แต่การเคลื่อนที่ที่แม่นยำและทำซ้ำได้ยังคงมีความสำคัญ
นี่คือการอนุมานทางวิศวกรรมที่อิงตามข้อมูลผลิตภัณฑ์ Siemens ที่ยืนยันแล้วและการวางตำแหน่ง 1FK7 Compact
คำถามที่ 3: เครื่องจักรประเภทใดที่สามารถใช้มอเตอร์นี้ได้อย่างมีประสิทธิภาพ?
เหมาะสำหรับอุปกรณ์ที่ขับเคลื่อนด้วยเซอร์โวแบบกะทัดรัด เช่น โมดูลกำหนดตำแหน่ง กลไกหมุนรับช่วง หน่วยบรรจุหีบห่อ และแกนป้อนขนาดเล็กตัวอย่างเหล่านี้เป็นไปตามระดับแรงบิด ระดับความเร็ว และเฟรมที่กะทัดรัดของมอเตอร์
คำถามที่ 4: เหตุใดการจับคู่รุ่นที่แน่นอนจึงมีความสำคัญสำหรับมอเตอร์นี้?
เนื่องจากมอเตอร์เซอร์โวถูกเลือกเป็นส่วนหนึ่งของระบบการเคลื่อนที่ ไม่ใช่แค่ตามขนาดเท่านั้น
การจับคู่หมายเลขคำสั่งซื้อที่แน่นอนช่วยรักษาความพอดีทางกล พฤติกรรมของระบบ และระดับมอเตอร์ที่ตั้งใจไว้ในเครื่องจักรเดิม
นี่คือการอนุมานทางวิศวกรรมที่อิงตามเอกสาร 1FK7 ที่เน้นระบบของ Siemens
คำถามที่ 5: ผู้ซื้อควรตรวจสอบอะไรบ้างก่อนสั่งซื้อ?
ตรวจสอบหมายเลขคำสั่งซื้อทั้งหมด รูปแบบการติดตั้ง ความพอดีของเพลา การจัดเรียงการระบายความร้อน และสถาปัตยกรรมไดรฟ์ Siemens โดยรอบ
การตรวจสอบเหล่านี้มักจะป้องกันข้อผิดพลาดในการเปลี่ยนอะไหล่ที่พบบ่อยที่สุด
