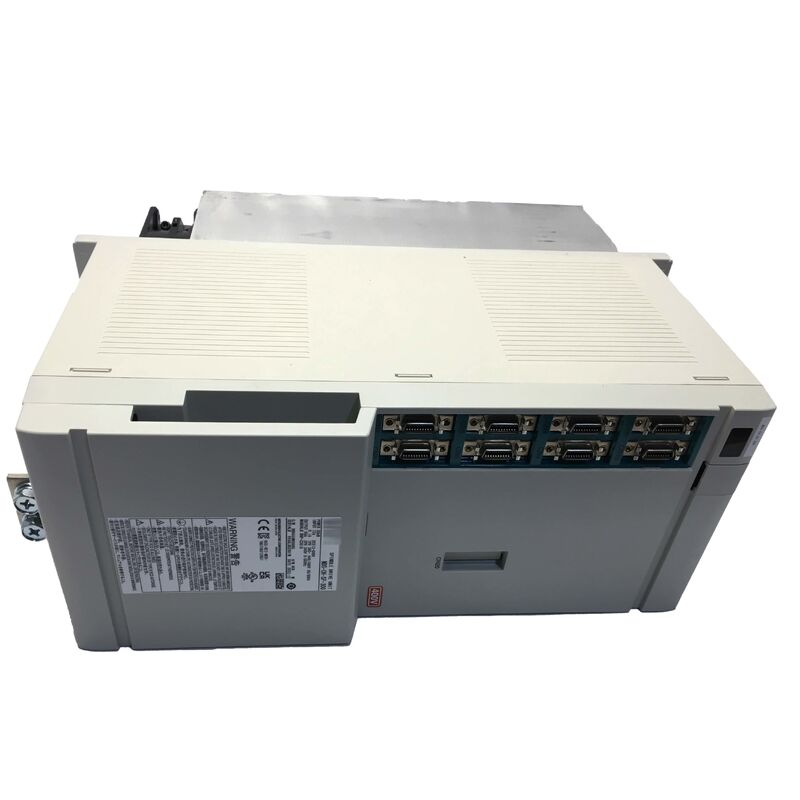

MDS-CH-SP-300 หน่วยขับเคลื่อนเซอร์โอบิชิใหม่ MDSCHSP300
  • MDS-CH-SP-300 หน่วยขับเคลื่อนเซอร์โอบิชิใหม่ MDSCHSP300
  • MDS-CH-SP-300 หน่วยขับเคลื่อนเซอร์โอบิชิใหม่ MDSCHSP300
  • MDS-CH-SP-300 หน่วยขับเคลื่อนเซอร์โอบิชิใหม่ MDSCHSP300
  • MDS-CH-SP-300 หน่วยขับเคลื่อนเซอร์โอบิชิใหม่ MDSCHSP300
MDS-CH-SP-300 หน่วยขับเคลื่อนเซอร์โอบิชิใหม่ MDSCHSP300

MDS-CH-SP-300 หน่วยขับเคลื่อนเซอร์โอบิชิใหม่ MDSCHSP300

สถานที่กำเนิด ญี่ปุ่น
ชื่อแบรนด์ Mitsubishi
ได้รับการรับรอง CE RoHS
หมายเลขรุ่น MDS-CH-SP-300
รายละเอียดสินค้า
ยี่ห้อ:
มิตซูบิชิ
แบบอย่าง:
MDS-CH-SP-300
ประเภทสินค้า:
หน่วยขับเคลื่อนแกนหมุน
ชุด:
MDS-CH-SP
ความจุสูงสุด:
30 กิโลวัตต์
แรงดันไฟฟ้าขาเข้า:
คลาส 400V
แอปพลิเคชัน:
การควบคุมมอเตอร์แกนหมุน CNC
วิธีการควบคุม:
การควบคุมพีเอ็มดับเบิลยู
การรับประกัน:
หนึ่งปี
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1
ราคา
USD 4600-4900 / piece
รายละเอียดการบรรจุ
บรรจุภัณฑ์เดิม
เวลาการส่งมอบ
2 วัน
เงื่อนไขการชำระเงิน
L/C, D/A, D/P, T/T ตะวันตกสหภาพ
สามารถในการผลิต
100 ชิ้นต่อวัน
รายละเอียดสินค้า
MDS-CH-SP-300 ชุดขับเคลื่อนเซอร์โว Mitsubishi ปิดผนึกใหม่ MDSCHSP300
MDS-CH-SP-300 | ชุดขับเคลื่อน Spindle Drive ของ Mitsubishi MDS-CH
30kW / 200-230V 3 เฟส / การควบคุมแกนหมุนของเครื่องมือเครื่องจักร CNC
ระบบขับเคลื่อน Spindle ขนาด 30kW – สำหรับสปินเดิล CNC กำลังสูง
MDS-CH-SP-300 ให้กำลังขับสปินเดิล 30kW โดยวางไว้ที่ปลายด้านบนของกลุ่มผลิตภัณฑ์ขับเคลื่อนสปินเดิล MDS-CH อัตราแกนหมุน 30kW ทำหน้าที่:
  • เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ขนาดกลางถึงขนาดใหญ่:เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนและแนวตั้งพร้อมสปินเดิลทรงพลังสำหรับงานกัด งานคว้าน และการเจาะเหล็ก เหล็กหล่อ และโลหะผสมแข็ง
  • เครื่องเจียรซีเอ็นซี:การเจียรที่แม่นยำซึ่งต้องใช้ความเร็วแกนหมุนสูงพร้อมการส่งกำลังที่เสถียร
  • เครื่องกลึงมัลติทาสก์:สปินเดิลหลักกำลังสูงบนเครื่องกลึง CNC ขนาดใหญ่และเครื่องกลึง CNC ขนาดใหญ่ที่สามารถกลึงงานหนักด้วยอัตราการขจัดวัสดุสูง
ที่ 30kW MDS-CH-SP-300 สามารถรักษาการตัดด้วยแรงบิดสูงได้ตลอดช่วงความเร็วของสปินเดิลที่กว้าง ตั้งแต่การกัดหยาบหนักด้วยแรงบิดสูงความเร็วต่ำไปจนถึงการตัดขั้นสุดท้ายด้วยความเร็วสูง
ข้อมูลจำเพาะที่สำคัญ
พารามิเตอร์ ค่า
จัดอันดับเอาท์พุท 30กิโลวัตต์
อุปทานอินพุต 200-230V AC 3 เฟส
ชุด เอ็มดีเอส-ช
พิมพ์ สปินเดิลไดรฟ์ (SP)
แอปพลิเคชัน แกนเครื่องมือเครื่อง CNC
ระบบขับเคลื่อนสปินเดิล MDS-CH – ฟังก์ชั่น
MDS-CH-SP-300 ทำหน้าที่ควบคุมสปินเดิลทั้งหมดที่จำเป็นสำหรับเครื่องมือกล CNC:
  • การควบคุมความเร็วตัวแปร:รับคำสั่งความเร็วจาก Mitsubishi CNC และควบคุมความเร็วของมอเตอร์สปินเดิลอย่างแม่นยำตลอดช่วงที่ตั้งโปรแกรมไว้ ตั้งแต่ความเร็วใกล้ศูนย์ไปจนถึงความเร็วสูงสุด
  • การวางแนวแกนหมุน (แกน C):วางตำแหน่งสปินเดิลในตำแหน่งเชิงมุมที่แม่นยำสำหรับการดำเนินการเปลี่ยนเครื่องมือ และเปิดใช้งานการกำหนดโครงร่างแกน Cs โดยที่การหมุนสปินเดิลประสานกับการเคลื่อนที่ของแกนเชิงเส้นสำหรับโปรไฟล์การตัดเฉือนที่ซับซ้อน
  • การซิงโครไนซ์การแตะแบบเข้มงวด:ซิงโครไนซ์การหมุนสปินเดิลกับการป้อนแกน Z ในระหว่างการต๊าปที่เข้มงวด ช่วยให้มั่นใจได้ถึงระยะพิทช์เกลียวที่แม่นยำโดยไม่ต้องใช้ตัวจับดอกต๊าปแบบลอย
  • การเบรกแบบรีเจนเนอเรชั่น:ในระหว่างการชะลอความเร็ว มอเตอร์สปินเดิลจะส่งพลังงานกลับไปยังบัส DC ที่ใช้ร่วมกันของระบบ MDS-CH พลังงานที่สร้างใหม่นี้จะช่วยลดความต้องการพลังงานสุทธิของโมดูลจ่ายไฟ และลดความร้อนที่กระจายภายในระบบขับเคลื่อน
สถานการณ์การใช้งาน
  • การเปลี่ยนไดรฟ์สปินเดิลเซ็นเตอร์ของเครื่องจักร:สปินเดิลของศูนย์เครื่องจักรกล CNC ของ Mitsubishi พัฒนาความผิดปกติของไดรฟ์ - สปินเดิลไม่สามารถเข้าถึงความเร็วที่ตั้งโปรแกรมไว้หรือตัดการทำงานเมื่อมีสัญญาณเตือนกระแสเกิน หลังจากตรวจสอบสปินเดิลมอเตอร์แล้ว MDS-CH-SP-300 จะถูกระบุว่าเป็นความผิดปกติของไดรฟ์ การเปลี่ยนคืนความสามารถในการขับเคลื่อนแกนหมุน 30kW เต็มรูปแบบ
  • ข้อผิดพลาดในการวางแนวแกนหมุน:เครื่องมือกล CNC ทำให้เกิดความล้มเหลวในการวางแนวสปินเดิล – สปินเดิลไม่หยุดที่มุมที่ถูกต้องในการเปลี่ยนเครื่องมือ MDS-CH-SP-300 ถูกระบุว่าเป็นข้อบกพร่องในการควบคุมการวางแนว การเปลี่ยนช่วยคืนการดำเนินการเปลี่ยนเครื่องมือที่เชื่อถือได้
คำถามที่พบบ่อย
คำถามที่ 1: อะไรคือความแตกต่างระหว่างซีรีส์ MDS-CH-SP-300 และซีรีส์ MDS-CH-V ในระบบขับเคลื่อนเดียวกัน
MDS-CH-SP-300 เป็นระบบขับเคลื่อนแบบสปินเดิล โดยจะควบคุมมอเตอร์สปินเดิลซึ่งให้กำลังในการตัดและทำงานในโหมดความเร็วเป็นหลักพร้อมความสามารถในการวางแนว ซีรีส์ MDS-CH-V (เช่น MDS-CH-V2-3535) เป็นเซอร์โวไดรฟ์ ซึ่งควบคุมแกนป้อนในโหมดควบคุมตำแหน่งวงปิด ทั้งสองใช้บัส MDS-CH DC เดียวกันจากโมดูลจ่ายไฟ แต่ให้บริการฟังก์ชันพื้นฐานของเครื่องจักรที่แตกต่างกัน
คำถามที่ 2: MDS-CH-SP-300 รองรับการทำงานของแกน Cs (สปินเดิลคอนทัวร์) หรือไม่
ใช่. ซีรี่ส์ MDS-CH-SP รองรับการปรับรูปร่างของแกน Cs โดยที่แกนหมุนจะถูกควบคุมเป็นแกนหมุนที่สอดแทรกอย่างเต็มที่ ซึ่งประสานกับแกนเชิงเส้นของ CNC เพื่อตัดเฉือนโปรไฟล์ที่ซับซ้อน ซึ่งต้องใช้ตัวเข้ารหัสสปินเดิลความละเอียดสูง (โดยทั่วไปคือ Mitsubishi OSA หรือตัวเข้ารหัสตำแหน่งที่เทียบเท่า) ที่เชื่อมต่อกับไดรฟ์ และตัวเลือกซอฟต์แวร์แกน Cs ที่เหมาะสมที่เปิดใช้งานใน CNC
คำถามที่ 3: สัญญาณเตือนสปินเดิลใดที่บ่งบอกถึงความผิดปกติใน MDS-CH-SP-300
Mitsubishi CNC จะแสดงรหัสสัญญาณเตือนสปินเดิลซึ่งระบุหมวดหมู่ข้อผิดพลาด สัญญาณเตือนระดับการควบคุม (ข้อผิดพลาดในการสื่อสาร ความผิดปกติของพารามิเตอร์) ชี้ไปที่วงจรควบคุมของชุดขับเคลื่อน สัญญาณเตือนระดับกำลัง (กระแสเกิน, แรงดันไฟเกิน, ฟอลต์ IGBT) ชี้ไปที่ระบบอิเล็กทรอนิกส์กำลังของชุดขับ จอแสดงผลวินิจฉัยของไดรฟ์ (ถ้ามีติดตั้ง) จะแสดงรายละเอียดเพิ่มเติม แยกมอเตอร์สปินเดิลและตัวเข้ารหัสออกก่อนที่จะประณามชุดขับเคลื่อน
คำถามที่ 4: การเปลี่ยน MDS-CH-SP-300 จำเป็นต้องป้อนพารามิเตอร์สปินเดิลอีกครั้งหรือไม่
พารามิเตอร์ของสปินเดิลอยู่ในหน่วยความจำพารามิเตอร์ของ Mitsubishi CNC ไม่ใช่ในยูนิตขับเคลื่อน การเปลี่ยนไดรฟ์จะไม่ส่งผลต่อพารามิเตอร์สปินเดิล CNC ที่เก็บไว้ หลังจากติดตั้งชิ้นส่วนทดแทนแล้ว CNC จะดาวน์โหลดพารามิเตอร์สปินเดิลอีกครั้งระหว่างการเริ่มต้นเปิดเครื่อง ตรวจสอบการตอบสนองความเร็วของสปินเดิลและความแม่นยำในการวางแนวที่ถูกต้องก่อนกลับสู่การผลิต
MDS-CH-SP-300 Mitsubishi Spindle Drive Unit
