| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Mitsubishi |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | MDS-CH-V2-3535 |
ซีรีส์ MDS-CH คือแพลตฟอร์มไดรฟ์ไฮบริดแบบผสมผสานของ Mitsubishi Electric ซึ่งเป็นสถาปัตยกรรมไดรฟ์ขนาดกะทัดรัดที่ช่องแกนเซอร์โวหลายช่องรวมอยู่ในหน่วยไดรฟ์เดียวที่ใช้บัสจ่ายไฟร่วมกัน การกำหนด "CH" บ่งบอกถึงการออกแบบไฮบริดแบบรวม: PCB ของเซอร์โวแอมพลิฟายเออร์แยกกันสำหรับแต่ละช่องแกนภายในกล่องไดรฟ์ฟิสิคัลตัวเดียว

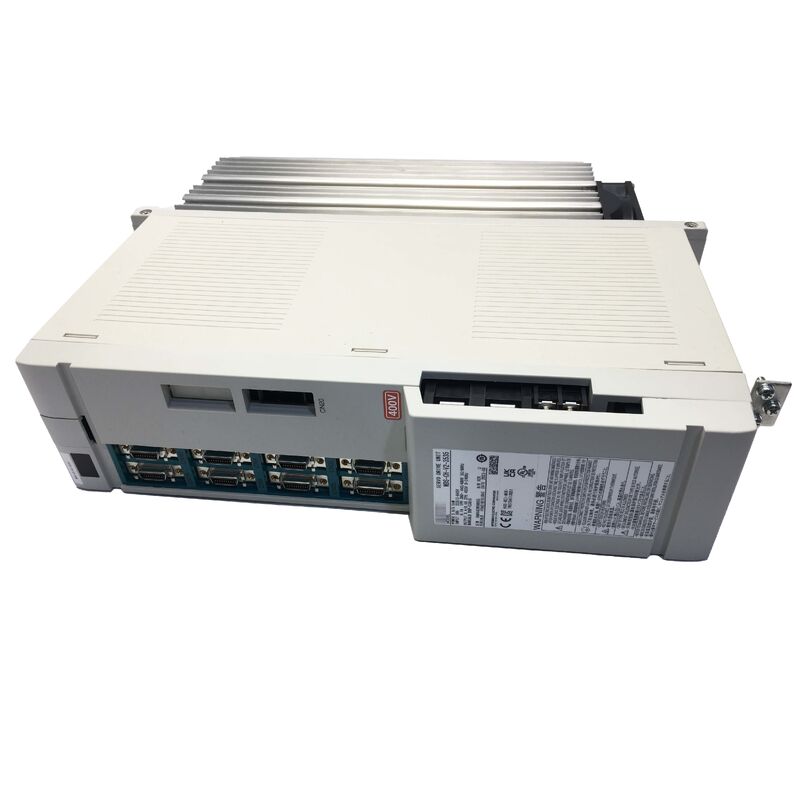

MDS-CH-V2-3535 มีช่องแกนเซอร์โวอิสระสองช่อง — แต่ละช่องมีพิกัด 3.5kW — ในยูนิตเดียว "V2" กำหนดให้สิ่งนี้เป็นเซอร์โวแอมพลิฟายเออร์รุ่นที่สองภายในซีรีส์ MDS-CH
| พารามิเตอร์ | ค่า |
|---|---|
| ขวาน | 2 (แกนคู่) |
| กำลังต่อแกน | 3.5kW |
| กำลังเซอร์โวทั้งหมด | 7kW |
| แรงดันไฟฟ้าขาเข้า | 400V เอซี |
| ชุด | เอ็มดีเอส-ช |
| ประเภทเครื่องขยายเสียง | V2 (เซอร์โว) |
| แอปพลิเคชัน | เครื่องมือเครื่องซีเอ็นซี |
ซีรีส์ MDS-CH ผสานรวมภายในสถาปัตยกรรมระบบขับเคลื่อนของ Mitsubishi:
โมดูลพาวเวอร์ซัพพลาย (MDS-CH-CV):แปลงแหล่งจ่ายไฟหลัก AC เป็นบัส DC ที่ใช้ร่วมกันซึ่งจ่ายเซอร์โวและไดรฟ์สปินเดิล MDS-CH ทั้งหมดในระบบ
เซอร์โวไดรฟ์ (MDS-CH-V):หน่วยอินเวอร์เตอร์ที่ควบคุมเซอร์โวมอเตอร์จากบัส DC ที่ใช้ร่วมกัน MDS-CH-V2-3535 เป็นเซอร์โวไดรฟ์แบบสองช่องสัญญาณในตระกูลนี้
สปินเดิลไดรฟ์ (MDS-CH-SP):หน่วยอินเวอร์เตอร์ที่ควบคุมมอเตอร์สปินเดิล MDS-CH-SP-300 (อธิบายไว้ด้านล่าง) คือระบบขับเคลื่อนแบบสปินเดิลในตระกูลระบบเดียวกัน
MDS-CH-V2-3535 เชื่อมต่อกับ Mitsubishi CNC ผ่าน SSCNET (เครือข่ายตัวควบคุมระบบเซอร์โว) — เครือข่ายอนุกรมความเร็วสูงของ FANUC สำหรับการสื่อสารเซอร์โวระหว่าง CNC และไดรฟ์แอมพลิฟายเออร์
การเปลี่ยนแกนคู่ของศูนย์เครื่องจักรกลซีเอ็นซี:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ของ Mitsubishi พัฒนาข้อผิดพลาดของเซอร์โวบนสองแกนที่ให้บริการโดย MDS-CH-V2-3535 การเปลี่ยนจะคืนค่าการควบคุมเซอร์โวแกนคู่สำหรับแกนทั้งสองที่ได้รับผลกระทบ
การว่าจ้างระบบขับเคลื่อน CNC:มีการติดตั้งเครื่องมือเครื่องจักร CNC ของ Mitsubishi ใหม่ MDS-CH-V2-3535 ทำหน้าที่เป็นไดรฟ์เซอร์โวคู่ที่ให้บริการช่องแกนสองช่องของเครื่อง
คำถามที่ 1: ฉันจะระบุแกนใดบ้างที่ MDS-CH-V2-3535 ในระบบ CNC ของฉันให้บริการ
การกำหนดแกนสำหรับไดรฟ์ MDS-CH แต่ละตัวถูกกำหนดโดยตำแหน่งของไดรฟ์บนห่วงโซ่การสื่อสาร SSCNET และการตั้งค่าที่อยู่ของแกนที่กำหนดค่าไว้ในพารามิเตอร์ Mitsubishi CNC ตรวจสอบตารางพารามิเตอร์การกำหนดไดรฟ์ของ CNC หรือเอกสารทางไฟฟ้าของเครื่องมือกลเพื่อระบุว่าแกนทางกายภาพใดที่สอดคล้องกับสองช่องสัญญาณบน MDS-CH-V2-3535
Q2: MDS-CH-V2-3535 ทั้งสองช่องสามารถทำงานพร้อมกันได้หรือไม่?
ใช่. ช่องแกนเซอร์โวทั้งสองทำงานพร้อมกันและแยกจากกัน โดยแต่ละช่องใช้ความเร็วของตัวเองและลูปควบคุมปัจจุบันที่อัตราการอัพเดตเซอร์โว บัส DC ที่ใช้ร่วมกันจ่ายทั้งสองช่องสัญญาณพร้อมกัน ช่วยให้สามารถเคลื่อนที่แบบหลายแกนประสานกันตามที่ได้รับคำสั่งจากการประมาณค่า CNC
คำถามที่ 3: จะเกิดอะไรขึ้นหากช่องแกนหนึ่งล้มเหลว — อีกช่องหนึ่งทำงานต่อไปหรือไม่
ขึ้นอยู่กับประเภทข้อบกพร่อง หากฟอลต์เกิดขึ้นเฉพาะกับแชนเนล (เช่น มอเตอร์กระแสเกินบนแกนหนึ่ง) อีกแชนเนลอาจทำงานต่อในขณะที่ช่องฟอลต์อยู่ในสัญญาณเตือน หากข้อผิดพลาดส่งผลกระทบต่อพาวเวอร์บัสที่ใช้ร่วมกันหรือการสื่อสาร SSCNET ทั้งสองช่องจะได้รับผลกระทบพร้อมกัน จอแสดงผลสัญญาณเตือนของ CNC ระบุช่องสัญญาณที่ผิดพลาดและประเภทข้อผิดพลาด
คำถามที่ 4: การเปลี่ยน MDS-CH-V2-3535 จำเป็นต้องมีการสำรองข้อมูลพารามิเตอร์เซอร์โวหรือไม่
พารามิเตอร์เซอร์โวสำหรับช่องแกนทั้งสองอยู่ในหน่วยความจำพารามิเตอร์ของ Mitsubishi CNC ไม่ใช่ในหน่วยขับเคลื่อน การเปลี่ยนชุดขับเคลื่อนจะไม่ส่งผลต่อพารามิเตอร์ CNC ที่เก็บไว้ หลังจากติดตั้งชิ้นส่วนทดแทนแล้ว CNC จะดาวน์โหลดพารามิเตอร์แกนที่เกี่ยวข้องไปยังชุดขับเคลื่อนใหม่ในระหว่างลำดับการเริ่มต้นการเปิดเครื่อง
