| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A06B-0077-B403 |

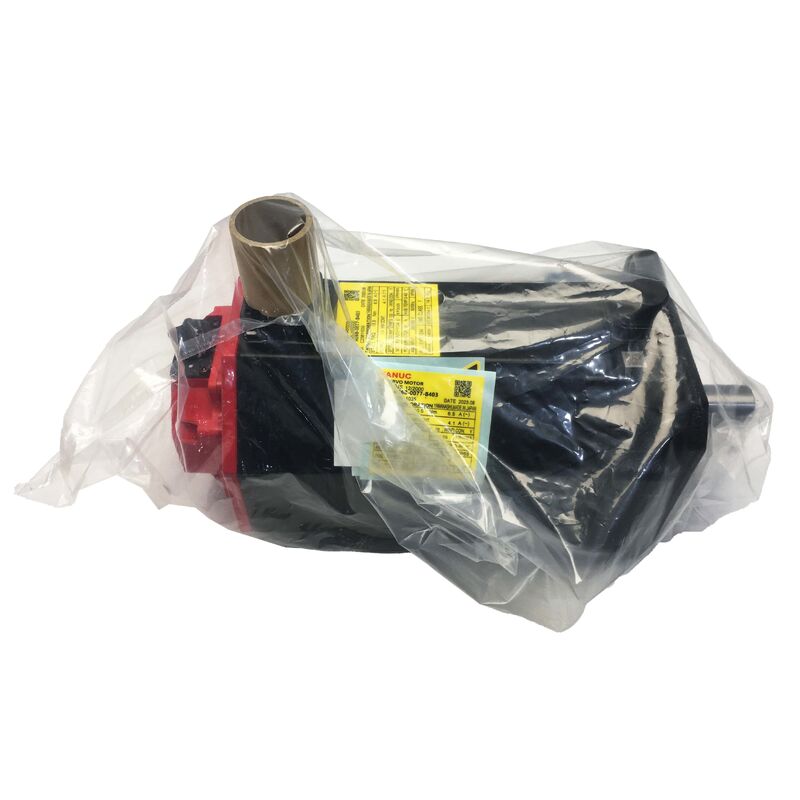

รายการFANUC A06B-0077-B403คือ βiS 12/2000 ‡ เครื่องยนต์เซอร์โว AC 1.4kW จากซีรีย์ βi Standard ของ FANUCหนึ่งในครอบครัว servo motor ที่ถูกนําไปใช้ในเครื่องมือ CNC ที่ผลิตตั้งแต่ปลายปี 1990 จนถึงปัจจุบัน.
รุ่น βiS ตั้งตําแหน่งตัวเองเป็นสมาชิกที่คุ้มค่าและเน้นการใช้งานของ FANUCความสามารถในการขับเคลื่อน servo ที่มีประสิทธิภาพสูงสําหรับส่วนใหญ่ของเครื่องขับเคลื่อนแกน CNC.
การตั้งชื่อ 12/2000 บ่งบอกถึงจุดการทํางานของมอเตอร์นี้: 12 คือตัวระบุความถี่ของมอเตอร์ภายในครอบครัว βiS และ 2000 คือความเร็วตามราคาใน RPM
ที่ 10.5 N · m ทอร์มเมนต์และ 2,000 รอบเรือนเรือนเรือน, A06B-0077-B403 ส่ง 1.4kW ของมันอย่างต่อเนื่องและเครื่องบด.
| ปริมาตร | มูลค่า |
|---|---|
| พลังงานระดับ | 1.4 กิโลกรัม |
| ทอมปอร์ตระดับ | 10.5 N·m |
| ความเร็วปริมาณ | 2,000 รอบต่อนาที |
| ความดันเฉพาะ | 204V (3-Phase) |
| Back-EMF | 57V |
| ปัจจุบันสูงสุด | 20A |
| ความต้านทาน | 0.87Ω |
| ชาฟต์ | สายตรง, ไม่มีสายสําคัญ (SLK) |
| เบรก | 24VDC ใส่สปริง |
| เครื่อง Encoder | b128ia ซีเรียล |
| การคุ้มครอง | IP65 |
| น้ําหนัก | 14.1 กิโลกรัม |
ซีรีย์ βiS (Beta-i Standard) ครอบคลุมช่วงการทํางานหลักที่ครอบคลุมส่วนใหญ่ของความต้องการการขับเคลื่อนแกนของเครื่องมือ CNC
12/2000 วาง A06B-0077-B403 อยู่ในช่วงกลางของ βiS ระดับ above มากกว่ามอเตอร์ขนาดเล็กที่ใช้สําหรับแกนที่เบากว่าและล่างหน่วยขนาดใหญ่ที่ใช้สําหรับแกนเครื่องมือหนัก
FANUC ออกแบบชุด βiS เพื่อการบูรณาการโดยตรงกับเซอร์โวแอมพลิเฟอเรอร์ชุด βi ของตนเอง โดยระบบ CNC ให้คําสั่งการเคลื่อนไหวและแอมพลิเฟอเรอร์และวงจรควบคุมกระแส.
การกําหนดตัวโคเดอร์ b128ia ระบุตัวโคเดอร์ FANUC ความละเอียดสูงแบบสุทธิหรือเพิ่มเติมที่ติดตั้งอยู่ในหมวกท้ายของมอเตอร์เครื่อง Encoder ซีเรียลใน FANUC β-series ใช้สายการตอบสนองที่มุ่งมั่นเชื่อม Encoder กับ Connector CN2 Encoder ของ Servo Amplifier.
ในเครื่องจักรที่ตั้งค่าสําหรับการตรวจจับตําแหน่งสมบูรณ์แบบเครื่อง Encoder b128ia รักษาตําแหน่งที่สมบูรณ์แบบของตัวเลขผ่านวงจรพลังงาน.
รุ่น B403 ประกอบด้วยเบรคแบบอินทกรีต 24V DC รางไฟฟ้าแม่เหล็กติดสปริงที่ติดตั้งในกระเป๋าเครื่องยนต์ ในการทํางานแบบปกติของเซอร์โว CNC ใช้ 24V DC ไปยังสอยเบรคปล่อยแผ่นขัดแย้งให้หมุนอิสระ.
เมื่อ CNC ถอนสัญญาณเบรค 24 วอลต์ สปริงจะผลักดันแผ่นหักกับโรเตอร์ สร้างทอมเพียงพอที่จะป้องกันการเคลื่อนไหวแกนที่ขับเคลื่อนด้วยแรงโน้มถ่วงเบรคคือเบรคจับ, ไม่ใช่อุปกรณ์เบรกไดนามิค
A06B-0077-B403 เป็นที่เข้ากันได้กับ FANUC βi-series servo amplifiers โดยเฉพาะอย่างยิ่ง SVU (Servo Valve Unit) และ SVPM (Servo/Spindle Power Module) ซีรี่ย์ที่ออกแบบสําหรับมอเตอร์ βiSFANUC พิมพ์ตารางความสอดคล้องของเครื่องยนต์และเครื่องเสริมเสียงในคู่มือปารามิเตอร์ของเครื่องยนต์เซอร์โว.
มิติทางกายภาพระหว่างรุ่น β และ βi ต่างกัน และประเภทโคเดอร์ไม่เข้ากันการเปลี่ยนโดยตรงต้องการทั้งรูปแบบการติดตั้งทางกายภาพที่ตรงกันและฟอร์มแวร์เครื่องขยายเสียงที่ยอมรับโปรโตคอล b128ia encoder.
IP65 หมายถึงมอเตอร์กันฝุ่นและคุ้มกันจากสายน้ําจากทุกทิศทาง ในการใช้งานเครื่องมือ CNC นี้ครอบคลุมการเผชิญหน้ากับการฉีดฉีดของเหลวเย็นการตัดและ swarfสําหรับอุปกรณ์ส่วนใหญ่ของศูนย์แปรรูปและศูนย์หมุน, IP65 เป็นการป้องกันที่เหมาะสมกับการปิดเคเบิลที่เหมาะสม
เตือน 417 แสดงถึงภาวะการกระชับกระแสไฟฟ้าที่ระบุโดยเครื่องขยายพลังงาน servo สาเหตุหลักประกอบด้วย:หรือ servo ปารามิเตอร์ความผิดพลาด.แยกมอเตอร์จากเครื่องกระตุ้นและตรวจสอบแต่ละองค์ประกอบแยก
การทดสอบเบรคยึดโดยสั่งแกนไปยังตําแหน่งที่ทราบกัน, กดเบรค, และพยายามที่จะย้ายแกนไปกับแรงโน้มถ่วง.เสียงสั่นหรือสั่นของเบรค, กลิ่นเผาไหม้ และสัญญาณเตือน 404 หากเบรคลากระหว่างการทํางาน servo-on
