อัลเลน-บราดลีย์ 2198-E4015-ERS
1.5kW, 400V, EtherNet/IP, STO ที่ติดสายแข็ง
เลขส่วน:สารสกัด
ผู้ผลิต:อัลเลน-บราดลีย์ / ร็อกเวลล์ ออโตเมชั่น
ซีรี่ย์:คีเนติกซ์ 5100
สภาพ:ขายใหม่ / เงินเกิน / ซ่อมใหม่
ภาพรวม

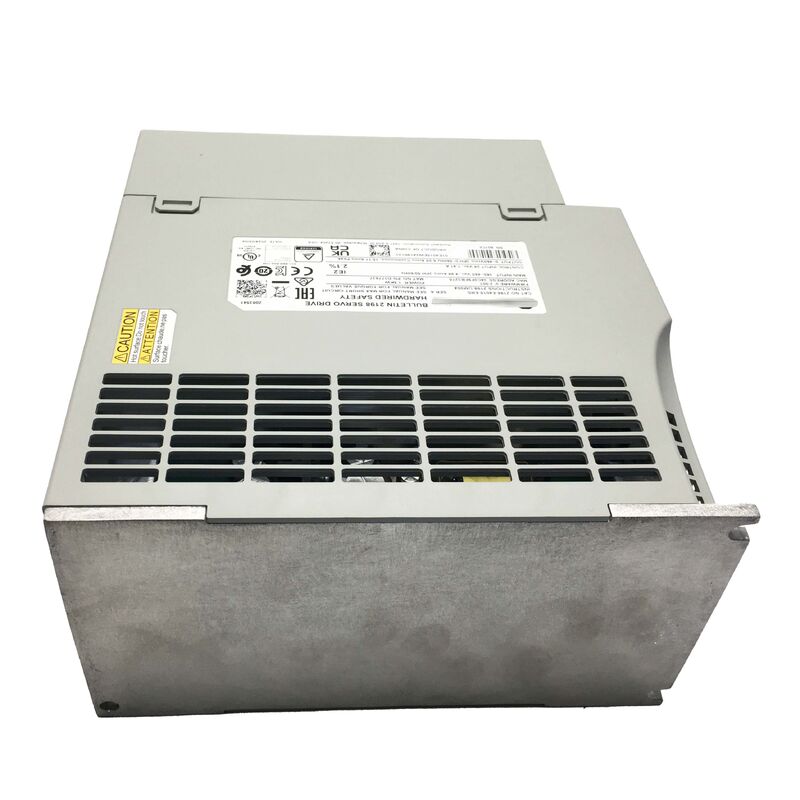

รายการอัลเลน-บราดลี่ย์ 2198-E4015-ERSเป็นเครื่องขับ servo แบบแกนเดียวจากรุ่น Kinetix 5100 ของ Rockwell Automation ออกแบบมาเพื่อควบคุมการเคลื่อนไหวที่ใช้ EtherNet / IP ในแอพลิเคชั่นอิสระพลังการออกต่อเนื่อง 5 kW จากไฟเข้า 400V AC, เครื่องขับเคลื่อนนี้ให้ความเร็วแม่นยํา, ทอร์ค, และการควบคุมตําแหน่งสําหรับการใช้งานแกน servo ทั่วการบรรจุ, การจัดการวัสดุ, อัตโนมัติการประกอบ, และเครื่องจักรอุตสาหกรรมเบา.
ลักษณะสําคัญประกอบด้วยความสามารถ EtherNet / IP indexing และการดําเนินการความปลอดภัยที่เชื่อมต่อด้วยสายแข็ง (STO)ฟังก์ชันการระบุอัตราแสดงผลอนุญาตให้เครื่องขับขี่ดําเนินการโปรไฟล์การเคลื่อนไหวที่โปรแกรมไว้ก่อน ผ่านเครื่องยนต์การเคลื่อนไหวภายในเครื่องโดยไม่ต้องต้องการตัวควบคุมการเคลื่อนไหวที่แยกการนําไปใช้ STO ที่มีสายแข็ง ให้ฟังก์ชันที่สําคัญต่อความปลอดภัย ผ่านการเชื่อมต่อทางกายภาพ แทนที่จะเป็นเครือข่ายความปลอดภัย
ข้อจํากัดหลัก
| ซีรี่ย์ |
คีเนติกซ์ 5100 |
| พลังงานผลิตต่อเนื่อง |
1.5 กิโลกรัม |
| ความดันทางเข้า |
ประเภท 400V (380-480V AC, 3 ขั้นตอน) |
| ความถี่การเข้า |
47-63 Hz |
| กระแสออกแบบต่อเนื่อง |
6.05 A |
| ปัจจุบันการออกกําลังสูงสุด |
15.11 A |
| โลเตจการควบคุม |
24V DC (นามinale) |
| การสื่อสาร |
EtherNet/IP (Dual RJ45) |
| ความปลอดภัย |
การปิดทอร์คที่ปลอดภัยด้วยสายแข็ง (STO) |
| โหมดการเคลื่อนไหว |
การเรียงราย |
| การจัดอันดับห้องพัก |
IP20 / NEMA ประเภท 1 |
| I/O |
2 ทางเข้าแบบแอนาล็อก 6 ทางเข้าแบบดิจิตอล 6 ทางออกแบบดิจิตอล |
| อินเตอร์เฟซ |
จอแสดงสถานะ ปุ่มนําทาง มินิ USB |
| น้ําหนัก |
1.61 กิโลกรัม (3.56 ปอนด์) |
| แนะนําการแทนที่ |
2097-V34PR5 (Kinetix 350) |
EtherNet/IP Indexing ️ การเคลื่อนไหวโดยไม่ต้องมีตัวควบคุมการเคลื่อนไหว
ไดรฟ์การระบุ Kinetix 5100 มีเครื่องขับเคลื่อนการดําเนินการเคลื่อนไหวของตัวเอง, การเก็บและการทํางานโปรไฟล์การเคลื่อนไหวในท้องถิ่นโดยไม่ต้องการเครื่องควบคุมการเคลื่อนไหว Logix สําหรับการคํานวณเส้นทางในเวลาจริง.สถาปัตยกรรมนี้ลดภาระของเครื่องควบคุมบนเครื่องจักรหลายแกน และทําให้การบูรณาการแกน servo ที่อยู่ลําพังได้มีประหยัด
อินเตอร์เฟซ EtherNet / IP ที่มีสองพอร์ตรองรับท็อปโลยี Device Level Ring (DLR) ทําให้ไดรฟ์สามารถเชื่อมโยงกับเครือข่ายวงแหวนด้วยการฟื้นฟูความผิดพลาดอัตโนมัตินี้กําจัดจุดเดียวของความล้มเหลวและยืดหยุ่นสายกระเป๋าสําหรับเครื่องจักรที่มีหลายแกน servo.
ความปลอดภัยที่ติดต่อด้วยสายพานแข็ง STO โดยไม่มีเครือข่ายความปลอดภัย
อัตราต่อรอง ERS แสดงการดําเนินการปิดแรงหมุนที่ปลอดภัยผ่านเทอร์มิเนลความปลอดภัยที่อุปกรณ์ติดต่อด้วยสายแข็ง อาร์คิทคชันนี้เหมาะสําหรับเครื่องจักรที่ใช้วงจร E-stop ที่ติดต่อด้วยสายแข็ง รีเล่ความปลอดภัยหรือ PLC ความปลอดภัย ที่ส่งสัญญาณความปลอดภัยที่แยกแยกแทนการสั่งความปลอดภัยที่ใช้ระบบเครือข่าย.
Safe Torque Off ตัดสัญญาณการขับเคลื่อนประตูของเครื่องขับเคลื่อนทอร์มิเนล STO ที่ติดสายแข็งยังสามารถเชื่อมต่อความปลอดภัยได้ระหว่างหลายเครื่องขับเคลื่อน, ทําให้การกําจัดทอร์คพร้อมกันข้ามแกนหลายจากเหตุการณ์ความปลอดภัยเดียว
เส้นทางสํารองจาก 2097-V34PR5 Kinetix 350
ร็อคเวลล์ ออโตเมชั่นกําหนด 2198-E4015-ERS เป็นเส้นทางการปรับปรุงที่แนะนําสําหรับเครื่องจักรที่ใช้เครื่องขับ 2097-V34PR5 Kinetix 350สายไฟควบคุม, และเครื่องมือการใช้งาน การสร้างแผนการทํางานระหว่างแพลตฟอร์มถูกบันทึกไว้อย่างดีโดย Rockwell
I/O, Display และความเชื่อมต่อ
2198-E4015-ERS ให้ความสามารถ I/O ที่ครบถ้วนรวมถึง 2 ทางเข้าแบบแอนาล็อก, 6 ทางเข้าแบบดิจิตอล, และ 6 ทางออกแบบดิจิตอลการแสดงสถานะบนเครื่องและปุ่มกดการนําทาง ทําให้การติดตามสถานะการขับขี่พื้นฐานและการเข้าถึงปารามิเตอร์โดยไม่ต้องใช้แล็ปท็อป. พอร์ต Mini USB รองรับการปรับปรุงการปรับปรุงดิสก์โดยตรงและการอัพเดทฟอร์มแวร์ผ่าน Connected Components Workbench (CCW)
คํา ถาม ที่ ถาม บ่อย
2198-E4015-ERS ต้องการ ControlLogix หรือ CompactLogix ที่ควบคุมการทํางานหรือไม่
ไม่ เป็นเครื่องยนต์ดัชนี 2198-E4015-ERS ใช้เครื่องยนต์การเคลื่อนไหวในเครื่องสามารถควบคุมผ่านข้อมูลเข้าดิจิตอล หรือข้อความ EtherNet/IP จาก PLC Logix มาตรฐานได้, เครื่องควบคุมของผู้บริหารฝ่ายที่สาม หรือ PLCs ง่ายๆ ที่มีผลิตแบบดิจิทัล
ความแตกต่างระหว่าง ERS (ความปลอดภัยที่เชื่อมต่อด้วยสายแข็ง) และ ESS (เครือข่ายความปลอดภัย) คืออะไร
รุ่น ERS ใช้ Safe Torque Off ผ่านเทอร์มินัลความปลอดภัยที่ติดสายแข็งจากรีลเล่ความปลอดภัยหรือผลิต PLC ความปลอดภัยเมื่อคําสั่งความปลอดภัยถึงผ่านเครือข่ายจาก GuardLogix หรือตัวควบคุมที่ได้รับการจัดอันดับความปลอดภัย.
เครื่องนี้เป็นเครื่องเปลี่ยน 2097-V34PR5 Kinetix 350 ไหม?
ร็อคเวลล์กําหนด 2198-E4015-ERS เป็นตัวแทนที่ใช้ได้ แต่มันไม่ได้ถูกนํามาใช้โดยตรงและโปรแกรมการใช้งานแตกต่างกันระหว่างแพลตฟอร์มจําเป็นต้องใช้สายไฟใหม่และการปรับแต่งใหม่
โปรแกรมอะไรที่ใช้ในการตั้งค่าและใช้งาน 2198-E4015-ERS?
เครื่องมือการตั้งค่าหลักคือ Connected Components Workbench (CCW) ของ Rockwell Automation ซึ่งสามารถดาวน์โหลดได้ฟรีขับยังให้บริการหน้าพานิลแสดงและปุ่มการนําทางสําหรับการติดตามสถานะพื้นฐานและการเข้าถึงปารามิเตอร์.
เครื่องยนต์ชนิดไหนที่เข้ากันได้กับ 2198-E4015-ERS?
ซีรี่ย์ Kinetix 5100 รองรับทั้งเครื่องยนต์เซอร์โวที่สมอง (แม่เหล็กถาวร) และเครื่องยนต์เซอร์โวที่ไม่สมอง (แรงผลักดัน),แม้ว่ามอเตอร์จากผู้บริการที่สามสามารถใช้ได้ด้วยการใส่ข้อมูลมอเตอร์ที่เหมาะสมระหว่างการใช้งาน
