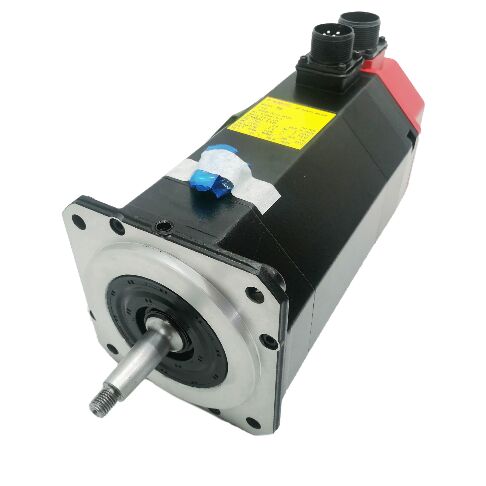

Fanuc A06B-0345-B231 AC เซอร์โม่เตอร์ใหม่ในกล่อง

FANUC A06B-0345-B231

S-Series 5RF ผลกระทบสองแบบจากรุ่น AC Servo ของ FANUC

A06B-0345-B231 เป็นเครื่องยนต์ AC servo ของ FANUC ซีรีย์ S แบบ 5RF จากสินค้าเครื่องยนต์ AC ของ FANUC รุ่นเดิมS-series เป็นต้นไปของรุ่น Alpha และเป็นตัวแทนของเทคโนโลยีมอเตอร์ที่ขับเคลื่อนรุ่นแรกของ FANUC AC เครื่องมือ CNC ที่ควบคุมด้วยเครื่องมือ CNC.

ด้วยแรงหมุน 6 Nm และ 3,000 รอบ / นาที 5RF อยู่ในช่วงกลางของครอบครัวมอเตอร์ซีรีส์ S Its 117V / 3-phase / 8-pole electrical specification reflects the drive system architecture of the era — the operating voltage and frequency are generated by the period-correct S-series servo amplifierไม่ใช้อุปกรณ์ไฟฟ้าโดยตรง

ระบบการตอบสนองแบบสองแบบ (Dual Feedback System) ∆ 2000P ABS Encoder รวมกับตัวแก้ปัญหา (Resolver) ∆ เป็นลักษณะทางเทคนิคที่นิยามของตัวแทนนี้ผลิตตําแหน่งมุมที่พึ่งพาการไซน์/โคไซน์ ที่ไม่ขึ้นอยู่กับการนับจังหวะ. เครื่องปรับรหัสสมบูรณ์แบบ 2000P ให้บันทึกตําแหน่งดิจิตอลที่ CNC ใช้ในการควบคุมพิกัด ทั้งคู่ทํางานพร้อมกันresolver ให้ความหมายมุมละเอียดสําหรับวงจรควบคุมกระแสและความเร็วของ servoขณะที่เครื่องรหัส 2000P ให้การนับตําแหน่งแกนที่ CNC รักษาและแสดง

ข้อจํากัดหลัก

ชาฟท์กระชับด้วยเบรค

ชาฟตี้คอนเปอร์ดึงฮับเชื่อมแบบแกนบนชาฟตี้มอเตอร์ด้วยกลมดึง, สร้างสานกลไกที่ไม่มีการสลิดสําหรับมอเตอร์ของประเภท 5RF ขับแกน CNC หลักภายใต้ภาระการตัดต่อเนื่อง, การหมุนตัวโค้งบวกจะรักษาความสมบูรณ์แบบของการเชื่อมต่อตลอดอายุการใช้งานของเครื่องโดยไม่ต้องเสี่ยงความกังวลที่อัตราการเชื่อมต่อแกนที่สามารถพัฒนาได้ภายใต้การพลิกกลับวงจรหนัก

เบรคที่ใช้สปริงยึดหมุนโดยกลไกทุกครั้งที่ความดันเบรคถูกถอนออก สําหรับแกนตั้งและกลไกที่บรรทุกแรงโน้มถ่วงบนเครื่องมือเครื่องยนต์นี้เครื่องเบรกที่ใช้สปริงคือกลไกการยึดความมั่นคงที่ป้องกันความผิดพลาดที่ป้องกันการเคลื่อนไหวของภาระในการปิดเซอร์โวอี-สต๊อป และขาดพลังงาน

สถานการณ์ของส่วนของมรดก

ซีรี่ย์ S เป็นรุ่นเซอร์โว AC ของ FANUC ตั้งแต่ต้นปี 1980 FANUC หยุดการผลิตหลายปีที่ผ่านมาโรงงานที่ใช้เครื่องยนต์ซีรีส์ S กําลังจัดการทรัพย์สินที่สิ้นสุดอายุการใช้งานที่วางแผนไว้จําหน่ายของสํารองมาจากเครื่องจักรที่ถอดรหัส และการจัดการที่เหลือการมีหน่วยสํารองที่ได้รับการทดสอบอยู่ข้างๆ เป็นขั้นตอนในการจัดการความเสี่ยงที่มีความหมาย ช่องว่างสําหรับการจัดหาในตลาดหลังการใช้งานยังคงแคบลงเมื่อฐานที่ติดตั้งแก่.

FAQ

คําถามที่ 1: มีวัตถุประสงค์อะไรของตัวแก้ปัญหาบนมอเตอร์นี้ พร้อมกับเครื่องรหัส 2000P?

เครื่องแก้ปัญหาให้ผลิตตําแหน่งมุมแบบอนาล็อกแบบต่อเนื่อง ✓ สัญญาณไซน์/โคไซน์ที่ไม่ขึ้นอยู่กับการนับจังหวะหรือแบตเตอรี่สํารองมันสนับสนุนความเร็วของเครื่องเสริมเสียง servo และปัจจุบันการควบคุมวงจรด้วยความละเอียดสูงการตอบสนองต่อเนื่อง. 2000P Absolute Encoder ให้บันทึกตําแหน่งดิจิตอลสําหรับ CNC.resolver ครอบคลุมวงจรควบคุมความเร็วสูงในเวลาจริงในขณะที่ encoder รักษาตําแหน่งพิกัดของเครื่อง.

Q2: เครื่องเสริมเสียง servo อะไรที่เข้ากันได้กับ A06B-0345-B231?

มอเตอร์ S-series จําเป็นต้องใช้เครื่องขยายกําลัง servo S-series ที่เข้ากับระยะเวลา ไม่ใช่เครื่องขับอัลฟ่า, อัลฟ่า i, หรือเบต้าและปริมาตรความดันของมอเตอร์ของระบบขับเคลื่อน S-series เป็นเฉพาะสําหรับการผลิตมอเตอร์ S-series. ยืนยันความเหมาะสมของเครื่องขยายเสียงที่ติดตั้งกับชนิดมอเตอร์ 5RF ก่อนสั่งมอเตอร์สํารอง

Q3: วิธีการที่จะถอนเน็ต shaft conical ถูกต้องบนมอเตอร์ S-series?

ใช้ตัวลอกบอลท์ที่ลากรูที่ปลายแกน ลงแรงแกนที่ควบคุมเพื่อทําลายการลากแกน ไม่เคยบุก, กระแทก, หรือดึงแกนอุตสาหะแรงกระแทกส่งผ่านแกนไปยังการแก้ไขและ Encoder เซ็นทรัลและการหมุนมอเตอร์.ถ้ากระดุมกระดุมแน่น, ใช้เหลวเจาะที่ข้อและใช้แรงการสกัดคงที่

Q4: เครื่องผลิตตําแหน่งหมุนที่ถูกต้อง แต่สัญญาณเตือนที่เกี่ยวข้องกับตัวแก้ปัญหาจะปรากฏภายใต้ภาระ อะไรควรตรวจสอบ

ตรวจสอบสถานะการตั้งทางและสภาพของสายสัญญาณของสายไฟฟ้าที่ระบายความร้อน (resolver cable routing and connector condition)ตรวจสอบการป้องกันสายเคเบิลที่ติดดินที่ปลายเครื่องยกระดับเพียงตรวจสอบปินเชื่อม resolver สําหรับการกัดกรอง ถ้าคุณภาพสัญญาณได้รับการยืนยันที่ดีที่ปลายเครื่องยนต์ แต่ลดลงที่เครื่องเสริมเสียง

คําถามที่ 5: A06B-0345-B231 ยังคงมาจากตลาดสํารองหรือไม่

ใช่ ผ่านผู้ประกอบการรถยนต์ FANUC ที่เชี่ยวชาญ และการช่วยเหลือจากเครื่องจักรที่ถอดรหัสการทํางานของเบรคที่ความดันที่ถูกต้อง, คุณภาพสัญญาณของเรซูลเซอร์ ภายใต้การหมุน สภาพของแกนโค้ง และความต้านทานในการปิดการทดสอบบนเตียงด้วยเครื่องขยายเสียง S-series ที่ถูกต้อง ก่อนที่จะดําเนินการติดตั้งการผลิต.
