| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | MITSUBISHI |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | HF-KN73JK |

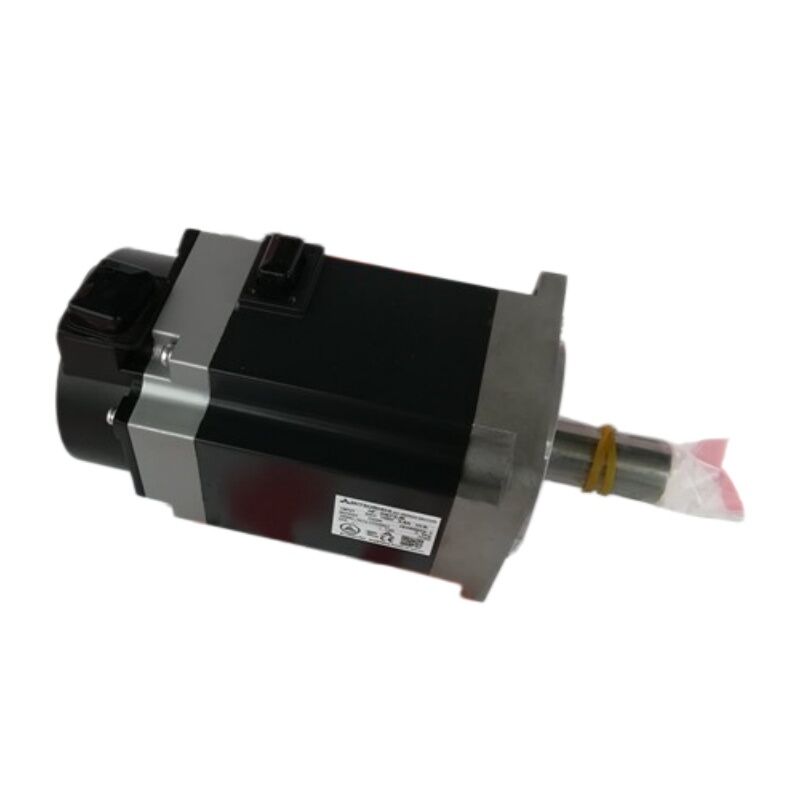

HF-KN73JK เป็นเครื่องยนต์ AC ของ FANUC MELSERVO HF ซีรีย์ 0.75 kW / 24 Nm ทอร์คต่อเนื่องและความเร็ว 3000 รอบ / นาทีในกรอบ flange 80 มิลลิเมตรรายละเอียดสองคําย้อนหลังนี้ (K = keyway, J = seal น้ํามัน) กําหนดการผูกพันกลไกและการปิดสภาพแวดล้อมของตัวแปรเฉพาะนี้
หมุนสล็อต:คีย์เวย์ที่ถูกแปรรูปเข้าในแกนมอเตอร์ทําให้ฮับ, พูลี่, หรือเกียร์ที่สอดคล้องกับคีย์คัพพลิ้งสอดคล้องสามารถส่งมวัดฟอร์มผ่านการล็อคเครื่องจักรกลบวกจุดเชื่อมที่ติดตั้งถูกต้องกับกุญแจที่ตรงกันส่ง 2.4 Nm แบบต่อเนื่องและ 7.2 Nm ทอมปิก โดยไม่พึ่งพากับการยับยั้งการขัดแย้งเท่านั้น สําหรับการใช้งานที่มีการย้อนหลังบ่อย ๆ ทอมปิกสูงหรือสภาพแวดล้อมการสั่นสะเทือนที่ฮับที่กดด้วยการขัดแย้งสามารถพัฒนา micro- slip, อุปกรณ์แกน keyed เป็นรายละเอียดเครื่องจักรกลที่เหมาะสม
ปรางน้ํามัน:การปิดน้ํามันที่ติดตั้งที่จุดออกของ shaft ให้ความคุ้มกันต่อน้ํามัน, ไขมัน, และน้ําเย็นที่เข้าจากกลไกเครื่องจักรที่เชื่อมเข้าสู่บ้านหมุนมอเตอร์ในเครื่องจักรที่มีแกนมอเตอร์เชื่อมต่อกับกล่องเกียร์ที่มีน้ํามันกลมสกรูเลื่อน หรือสภาพแวดล้อมการแปรรูปที่เปียก ปริมเหลืองป้องกันน้ํามันจากการย้ายผ่านแกนไปยังภายในเครื่องยนต์การปิดน้ํามันเพิ่มการป้องกันการเข้าหลุมเชิงเฉพาะเหนือจากที่ประกอบด้วยการปัก IP65 มาตรฐาน.
| ปริมาตร | มูลค่า |
|---|---|
| ปริมาณผลิต | 0.75 กิโลวัตถ์ |
| ทอมปอร์ตระดับ | 2.4 Nm |
| ทอร์คแม็กซ์ | 7.2 Nm |
| ความเร็วปริมาณ | 3,000 รอบ / นาที |
| ความเร็วสูงสุด | 5,000 รอบ / นาที |
| ปัจจุบัน | 4.8A |
| จําหน่าย | ประเภท 200V AC |
| เครื่อง Encoder | 17 บิท เสมอ 131,072 ppr |
| ชาฟต์ | คีย์ (K) |
| การปิด | ปรางน้ํามัน (J) |
| การจัดอันดับ IP | IP65 |
| แฟลนจ์ | 80 × 80 มม. |
เครื่องรหัสสมบูรณ์แบบ 17 บิต ให้ 131,072 ตําแหน่งต่อรอบ และรักษาตําแหน่งแกนผ่านวงจรปิดเครื่องควบคุมเซอร์โวรู้ตําแหน่งแกนอย่างแม่นยําทันที ไม่จําเป็นต้องใช้วงจรมาตรฐาน-กลับ (homing)แบตเตอรี่สํารองสําหรับตัวนับสมบูรณ์แบบหลายหมุนอยู่ในเครื่องขยายเสียงเซอร์โว ไม่ใช่ในมอเตอร์ติดตามตัวชี้สัญญาณเตือนแบตเตอรี่ของเครื่องเสริมเสียง และเปลี่ยนแบตเตอรี่ก่อนที่สัญญาณเตือนจะทํางานเพื่อหลีกเลี่ยงการสูญเสียข้อมูลตําแหน่งที่สมบูรณ์
HF-KN73JK สามารถใช้กับเครื่องขยายเสียง Mitsubishi MELSERVO ที่รองรับการใช้งานของ HF series encoder interface ได้ยืนยันความสอดคล้องของเครื่องขยายเสียง ก่อนจะระบุเป็นเครื่องสํารองสําหรับเครื่องที่ติดตั้งมอเตอร์มาจาก HG หลัง ๆ ซีรีส์ HF และ HG ใช้รุ่นเครื่องขยายเสียงที่แตกต่างกัน.
Q1: ความแตกต่างระหว่าง HF-KN73JK และ HF-KN73J คืออะไร?
ทั้งคู่เป็นมอเตอร์ HF ซีรีส์ 0.75 kW พร้อมเครื่องปิดน้ํามันและเครื่องปรับรหัสสมบูรณ์แบบ 17 บิต ความแตกต่างคือแกน: HF-KN73J มีแกนเรียบตรง (ไม่มี keyway)ขณะที่ HF-KN73JK มีแกนที่ใช้กุญแจหน่วยเชื่อมต้องสอดคล้องกับประเภทของแกน หน่วยมีรูเรียบสําหรับแกนตรง,หน่วยมีคีย์สําหรับแกนมีคีย์ตรวจสอบชนิดของ shaft ที่หัวกระจายของเครื่องรองรับ ก่อนสั่ง.
Q2: ปริมาณน้ํามันจะเปลี่ยนแปลงการจัดอันดับ IP ไหม?
ร่างเครื่องยนต์ได้รับการจัดอันดับ IP65 ทั้งด้วยและโดยไม่มีการปิดน้ํามันการปิดน้ํามันให้ความคุ้มครองเพิ่มเติมโดยเฉพาะอย่างยิ่งที่อัตราต่อเนื่องของ shaft-to-housing ต่อต้านการเจาะน้ํามันและไขมันจากด้านกลไกที่ขับเคลื่อน.บนเครื่องจักรที่ไม่มีอินเตอร์เฟซแกนที่ถูกนํ้ามัน ปิดน้ํามันไม่จําเป็น แต่ไม่ทําให้เกิดความเสียหายใด ๆ ในเครื่องจักรที่มีกล่องเกียร์ที่ถูกนํ้ามันหรือสับปะกับน้ํามันปริมณฑลน้ํามัน J เป็นรายละเอียดที่ถูกต้อง.
Q3: เครื่องเสริมพลังงานแบบ servo อะไรที่เข้ากันได้กับ HF-KN73JK?
เครื่องขยายเสียง Mitsubishi MELSERVO จากรุ่นซีรีส์ที่เข้ากันได้กับครอบครัวมอเตอร์ HF และอินเตอร์เฟซโคเดอร์สมบูรณ์แบบ 17 บิตยืนยันรุ่นเครื่องเสริมเสียงเฉพาะเจาะจงและความเหมาะสมของมันกับ HF-KN73 ประเภทของมอเตอร์ ก่อนการจับคู่.ซีรีส์ HF เป็นรุ่นเก่ากว่าซีรีส์ HG ปัจจุบัน
คําถามที่ 4: มอเตอร์แสดงสัญญาณเตือนตําแหน่งสมบูรณ์เมื่อเปิดไฟ เป็นความผิดของโคเดอร์หรือแบตเตอรี่?
แบตเตอรี่สํารอง 17 บิทในเครื่องยกระดับไฟฟ้า ไม่ใช่ในมอเตอร์เตือนตําแหน่งสมบูรณ์แบบในเวลาเปิดไฟโดยทั่วไปแสดงว่า แบตเตอรี่เครื่องขยายเสียงที่หมดไปที่อนุญาตให้เครื่องนับตําแหน่งรีเซ็ตในช่วงเวลาปิดไฟ. เปลี่ยนแบตเตอรี่เครื่องขยายเสียงและดําเนินการตั้งตําแหน่งมาตรฐาน ก่อนที่จะเริ่มการผลิตใหม่.
Q5: อะไรควรตรวจสอบ HF-KN73JK ที่ใช้ก่อนการติดตั้ง?
ตรวจสอบพื้นผิวแกนที่คีย์สําหรับรอยฟรีตหรือสกอร์จากการติดตั้งการเชื่อมต่อก่อนหน้านี้ ตรวจสอบเครื่องปิดน้ํามันสําหรับการบิดหรือเสียหายจากการติดตั้งก่อนหน้านี้วัดความต้านทานการล่อ 3 ขั้นตอนสําหรับความสมดุลและความต้านทานการแยกแยกกับโลก (มีสายโคเดอร์ตัด). หมุนหมุนด้วยมือสําหรับการเคลื่อนไหวที่เรียบง่ายของหมุน.ตรวจสอบตัวเชื่อมสายโคเดอร์สําหรับการกัดสั่นหรือ Pin ความเสียหายการทํางานทดสอบที่ควบคุมในความเร็วช้ากับการติดตามกระแสกระตุ้นก่อนการบรรทุกการผลิตเต็ม เป็นการตรวจสอบสุดท้ายที่ชอบ.
