| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | YASKAWA |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | SGM7G-13A7C61 |

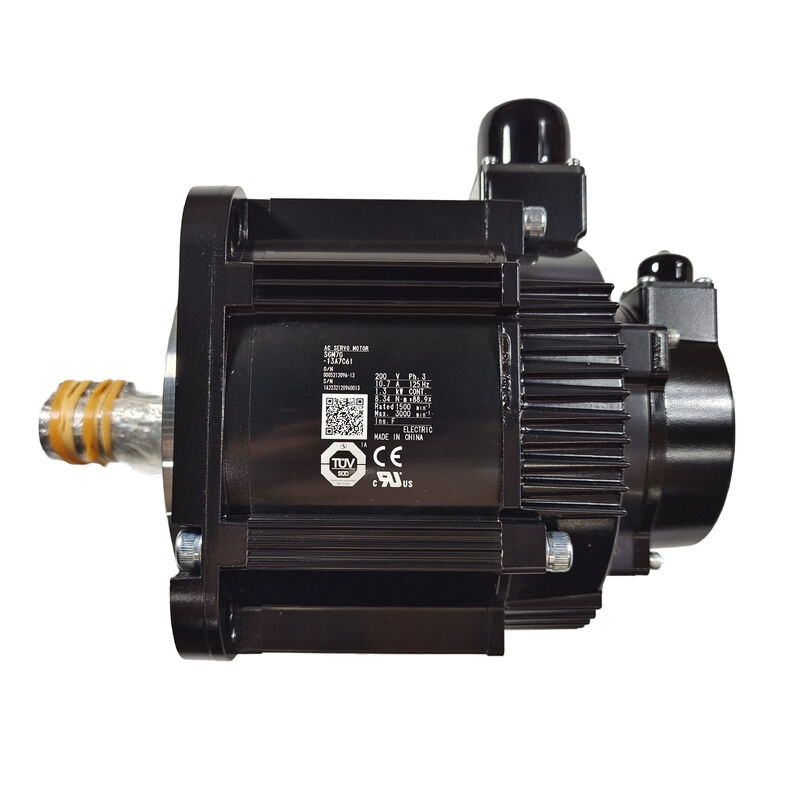

ระบบเซอร์โว Sigma-7 ครอบคลุมหลายครอบครัวมอเตอร์สําหรับโปรไฟล์การใช้งานที่แตกต่างกันตําแหน่งมอเตอร์ขนาดใหญ่ ✅ มอเตอร์ที่ออกแบบสําหรับภาระที่ต้องการความหนาแน่นของมอเตอร์ที่สูงกว่าที่กรอบขนาดเล็ก SGM7A ให้โดยเฉพาะในความเร็วเบาๆ เช่น 1500 r/min
ความเร็ว 1500 รอบ/นาทีจะแยก SGM7G จากครอบครัว SGM7A และ SGM7J ที่ทํางานในความเร็ว 3000 รอบ/นาทีสําหรับภาระที่แกนขับเคลื่อนทํางานด้วยความเร็วต่ํากว่า √ เครื่องขับเคลื่อนโต๊ะเครื่องเชื่อมต่อตรงหมัดลูกกลมที่มีความสว่างใหญ่ การใช้งานแกนหมุนขนาดใหญ่ √ SGM7G ส่งแรงหมุนที่ระดับความเร็วที่ทําให้การส่งเครื่องกลง่ายเครื่องยนต์ 3000 r/min ในภาระเดียวกันจะต้องการ 2: 1 อัตราการลด; SGM7G สามารถเชื่อมต่อโดยตรงหรือลดน้อย
| ปริมาตร | มูลค่า |
|---|---|
| ปริมาณผลิต | 1.3 กิโลกรัม |
| ความเร็วปริมาณ | 1500 รอบ/นาที |
| พลังงาน | AC200V |
| เครื่อง Encoder | 24 บิท เสมอ (ลําดับ) |
| การออกแบบ | ลําดับ A |
| ชาฟต์ | สายตรงกับสล็อต + สกรู |
| เครื่องลดความเร็ว | ไม่มี |
SGM7G-13A7C61 มีเครื่องปรับรหัสสมบูรณ์แบบแบบ 24 บิต. เครื่องปรับรหัสสมบูรณ์แบบเก็บตําแหน่งแกนในความจําที่ไม่ลุกล้า,สําหรับเครื่องจักรที่ใช้เวลาในการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําการทําโต๊ะหมุนโดยไม่มีตําแหน่งหลักที่ชัดเจน), เครื่องรหัสสมบูรณ์แบบกําจัดวงจรการเริ่มต้นการตั้งตัวเองโดยสิ้นเชิง
ความละเอียด 24 บิต ให้ประมาณ 16.7 ล้านการนับต่อการหมุน ณ 1500 r / min ความละเอียดมุมเป็นประมาณ 0.000021 ° ต่อการนับ ̇ ยิ่งเกินความต้องการในการตั้งตําแหน่งของระบบกลส่วนใหญ่ประโยชน์ทางการปฏิบัติคือการไม่มีความผิดพลาดการปรับปริมาณในการควบคุมตําแหน่งที่เป้าหมายความละเอียดที่เกี่ยวข้องด้วยกลใด ๆ
แกนหมุนเครื่องมือ:เครื่อง CNC ที่มีโต๊ะหมุนขนาดใหญ่ใช้ SGM7G-13A7C61 เป็นมอเตอร์ขับเคลื่อนโต๊ะ ความเร็ว 1500 รอบ / นาทีตรงกับการปรับปรุงการขับเคลื่อนตรงหรือการลดง่ายต่อโต๊ะตัวรหัสสมบูรณ์แบบอนุญาตให้การควบคุมที่จะรู้ว่าตําแหน่งโต๊ะบนพลังงาน-ขึ้นโดยไม่ต้องการทํานามธรรมเนียม.
อัธยาศัยของเครื่องเจาะเจาะ:เครื่องยนต์พลาสติก clamp หรือ axis ejector ใช้ SGM7G ที่ 1.3kW คุณลักษณะของความอ่อนแอกลางให้ความชะลอเรียบร้อยกับความอ่อนแอภาระกลที่ใหญ่กว่าที่ลักษณะของเครื่องจักรเหล่านี้
แกนช่วยหุ่นยนต์อุตสาหกรรม:เครื่องขนส่งหรือระบบการตั้งตําแหน่งชิ้นงานที่ขับเคลื่อนด้วยเซอร์โวใช้ SGM7G-13A7C61 โดยที่แรงหมุนออกขนาดเล็ก 1.3kW ที่ 1500 r/min จะตรงกับความต้องการของความเร็วภาระ
Q1: SGM7G-13A7C61 สามารถใช้กับเครื่องขับ servo ของซีเกม Sigma-7 SGDV หรือ SGDH ได้หรือไม่?
รุ่นมอเตอร์ SGM7G ได้ถูกออกแบบให้กับครอบครัวเครื่องขับเคลื่อนเซอร์โว SGDV Sigma-7 (Σ-7)SGDH เป็นเครื่องขับของซีรีย์ Sigma-V เก่ากว่า และไม่เข้ากันได้กับอินเตอร์เฟซโคเดอร์สมบูรณ์แบบ 24 บิตของมอเตอร์ SGM7G. ใช้ SGDV servo drive ที่กําหนดไว้สําหรับซีรีส์ SGM7G ในระดับกําลังที่ถูกต้อง เพื่อให้แน่ใจว่าการจับคู่กับเครื่องยนต์ถูกต้อง
Q2: "การออกแบบลําดับ A" ในหมายเลขชิ้นแสดงว่าอะไร?
ลําดับการออกแบบ A ระบุการปรับปรุงการออกแบบภายในของมอเตอร์. มันถูกใช้สําหรับการผลิตและการติดตามความสอดคล้องในวัฏจักรชีวิตของ Yaskawa.มันแสดงว่านี่คือการออกแบบแรกที่ปล่อยของ SGM7G-13 ในส่วนผสมของรายละเอียดนี้ไม่มีความแตกต่างทางการทํางานสําหรับผู้ใช้งานปลาย เมื่อเทียบกับการออกแบบถัดไป เว้นแต่การปรับปรุงเฉพาะเจาะจงที่ต้องการโดยการรับรองของผู้สร้างเครื่องมือ
Q3: SGM7G-13A7C61 สามารถใช้ได้หรือไม่ โดยไม่ต้องใช้แบตเตอรี่สําหรับเครื่องรหัสที่สมบูรณ์แบบ?
ไม่ ซีรี่ย์ SGM7G ใช้เครื่องปรับรหัสสมบูรณ์แบบแบบแบตเตอรี่ ∙ แบตเตอรี่รักษาการนับตําแหน่งที่เก็บไว้ในช่วงเวลาปิดไฟโดยไม่มีแบตเตอรี่ที่ชาร์จเชื่อมต่อกับ servo drive (แบตเตอรี่ติดตั้งในกระเป๋าแบตเตอรี่ของสายการตอบกลับ Encoder), ข้อมูลตําแหน่งจะสูญเสียเมื่อปิดไฟ ก่อนเปิดไฟครั้งแรก และต่อจากนั้น ตรวจสอบสภาพแบตเตอรี่โคเดอร์ระเบิดแบตเตอรี่ต่ําจาก servo drive แสดงว่าแบตเตอรี่ต้องการการเปลี่ยน.
Q4: มิติของทางกุญแจสําหรับแกน SGM7G-13 คืออะไร?
มิติของรั้วสล็อตตามมาตรฐาน JIS B 1301 สําหรับกว้างแกนของมอเตอร์ SGM7G-13กว้างของแกนและความกว้างของช่องคีย์ไวถูกระบุในใบข้อมูลเทคนิคชุด SGM7G (เอกสาร Yaskawa KAEP-S800001-41). ยืนยันขนาด shaft จากใบข้อมูลอย่างเป็นทางการ ก่อนออกแบบอินเตอร์เฟซการเชื่อมโยงกล
Q5: SGM7G-13A7C61 สามารถใช้ได้ในอุปกรณ์ที่ติดภาระ (แคนติเลเวอร์)
The SGM7G-13A7C61 does not specify a flange or foot type in the listed configuration — the mechanical mounting and radial load limits are defined by the motor frame's bearing specification in the SGM7G technical manualความหนา radial overhanged (จาก pulleys, เกียร์, sprockets โดยตรงบน shaft) ไม่ควรเกินความหนา radial กําหนดจํากัดของมอเตอร์ที่ระยะทางจุดการติดตั้งจากยางดูใบข้อมูลชุด SGM7G สําหรับค่าความอ้วนเกินที่อนุญาตในตําแหน่งความอ้วนที่ใช้.
