| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | Fanuc |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A06B-6079-H101 |

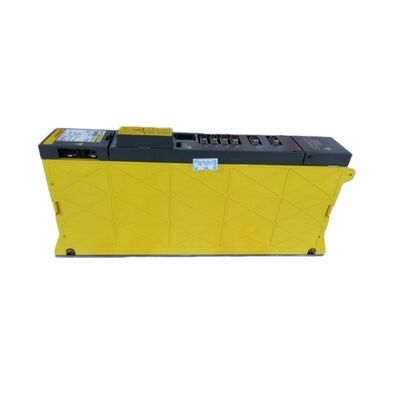

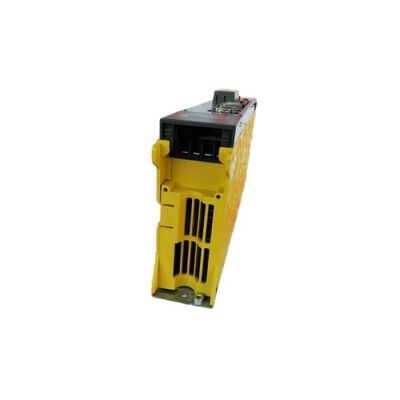

หมายเลขชิ้นส่วน: A06B-6079-H101
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: เซอร์โวแอมพลิฟายเออร์โมดูลแกนเดี่ยว — ซีรีส์ Alpha
A06B-6079-H101 และ A06B-6096-H101#H เป็นโมดูล SVM1-12 ทั้งคู่ — รหัสรุ่นเดียวกัน, พิกัดทางไฟฟ้าเดียวกัน (3.0A, 0.75kW, 283–325V, เอาต์พุต 230V), รูปแบบทางกายภาพ 60 มม. เหมือนกัน ความแตกต่างอยู่ที่อินเทอร์เฟซ CNC และเป็นความแตกต่างที่กำหนดว่าเครื่องจักรต้องการตัวใด
A06B-6079-H101 ใช้ อินเทอร์เฟซ Type A/B — การเชื่อมต่อสายเคเบิล PWM แบบขนานจากยูนิตเซอร์โวไดรฟ์ของ CNC ไปยังโมดูลแอมพลิฟายเออร์ นี่คือสถาปัตยกรรมอินเทอร์เฟซซีรีส์ Alpha ดั้งเดิมที่ใช้กับ FANUC Series 15, 16, 18 และ 21 ที่ไม่ใช่ i-controls A06B-6096-H101 (รุ่น FSSB) ใช้บัสอนุกรมใยแก้วนำแสงสำหรับ i-Series controls ประเภทอินเทอร์เฟซเหล่านี้ไม่สามารถใช้งานร่วมกันได้ — เครื่องจักรที่ต่อสายสำหรับ Type A/B ไม่สามารถใช้โมดูล FSSB ได้ และในทางกลับกัน

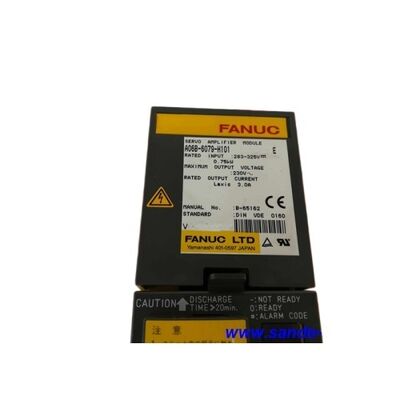

บน A06B-6079-H101 ตัวระบุซีรีส์ที่อยู่ตรงกลางของหมายเลขแบบ — 6079 — คือตัวระบุฟิลด์สำหรับรุ่นอินเทอร์เฟซ Type A/B เมื่อตรวจสอบโมดูลในตู้ หมายเลขนี้บนฉลากชิ้นส่วนจะยืนยันรุ่นอินเทอร์เฟซที่ติดตั้งทันทีก่อนที่จะตรวจสอบการเดินสาย
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A06B-6079-H101 |
| การกำหนด | SVM1-12 |
| กระแสไฟพิกัด | 3.0 A |
| อินพุต DC Bus | 283–325V, 0.75 kW |
| เอาต์พุตสูงสุด | 230V AC |
| อินเทอร์เฟซ | Type A/B (PWM) |
| มอเตอร์ที่เข้ากันได้ | α1/3000, α2/2000 |
| ความกว้าง | 60 มม. |
| CNC | Series 15, 16, 18, 21 |
| สถานะ | เลิกผลิตแล้ว |
ที่เอาต์พุตต่อเนื่อง 3.0A และ 0.75 kW, SVM1-12 ถูกออกแบบมาสำหรับแกน Alpha ขนาดเล็ก คลาส มอเตอร์ที่จับคู่คือ α1/3000 (1 Nm, 3000 rpm) และ α2/2000 (2 Nm, 2000 rpm) — มอเตอร์ Alpha ขนาดเล็กที่ใช้กับแกนตำแหน่งเสริม: แกน C บนศูนย์กลึงขนาดเล็ก, ไดรฟ์โต๊ะหมุน, การจัดทำดัชนีนิตยสารเครื่องมือ และแกนรองที่มีโหลดต่ำ การดึง DC bus 0.75 kW นั้นน้อยมากในการคำนวณความต้องการ PSM สำหรับตู้ที่มีหลายโมดูล

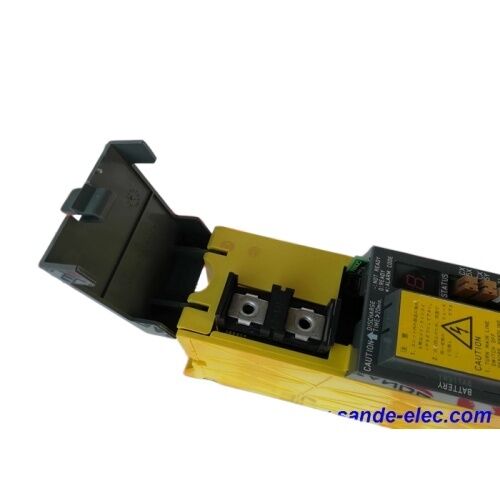

หมายเหตุการติดตั้งเฉพาะสำหรับโมดูลนี้: เมื่อจัดหาอะไหล่ ให้ระบุว่าการติดตั้งใช้พอร์ตแบตเตอรี่ CX5 หนึ่งหรือสองพอร์ตหรือไม่ บางรุ่นมีความแตกต่างในการกำหนดค่านี้
ตระกูล A06B-6079 คือซีรีส์ Alpha SVM ที่สมบูรณ์พร้อมอินเทอร์เฟซ Type A/B ทุกรุ่นตั้งแต่ SVM1-12 (H101) ไปจนถึง SVM1-360 (H108) และช่วงแกนคู่ SVM2 มีคู่หู A06B-6096 FSSB แบบขนาน ซีรีส์ 6079 และ 6096 ใช้ชื่อรุ่นเดียวกัน (SVM1-12, SVM1-40, ฯลฯ) และพิกัดทางไฟฟ้า — เฉพาะตัวเลขตรงกลางของหมายเลขชิ้นส่วนเท่านั้นที่ระบุรุ่นอินเทอร์เฟซ
คำถามที่ 1: A06B-6079-H101 (Type A/B) สามารถใช้แทน A06B-6096-H101 (FSSB) ได้หรือไม่?
ไม่ได้ ทั้งสองเป็นโมดูล SVM1-12 ที่มีพิกัดทางไฟฟ้าเหมือนกัน แต่มีอินเทอร์เฟซ CNC ต่างกัน A06B-6079 ใช้การเชื่อมต่อสายเคเบิล PWM แบบขนาน Type A/B สำหรับการควบคุม Series 15/16/18/21 ที่ไม่ใช่ i-controls A06B-6096 ใช้บัสใยแก้วนำแสง FSSB สำหรับการควบคุม i-Series สถาปัตยกรรมอินเทอร์เฟซเหล่านี้ไม่สามารถใช้งานร่วมกันได้ — การใช้รุ่นที่ไม่ถูกต้องต้องมีการเดินสายการเชื่อมต่อ CNC ของโมดูลใหม่ ซึ่งไม่ใช่การเปลี่ยนอะไหล่ภาคสนามที่ใช้งานได้จริง
คำถามที่ 2: มอเตอร์เซอร์โว Alpha ใดที่เข้ากันได้กับ A06B-6079-H101?
α1/3000 (1 Nm, 3000 rpm) และ α2/2000 (2 Nm, 2000 rpm) คลาส มอเตอร์ทั้งสองดึงกระแสไฟพิกัดได้อย่างสบายภายในพิกัดต่อเนื่อง 3.0A มอเตอร์ในคลาส α3 ขึ้นไปต้องใช้ SVM1-20 (H102, 5.9A) หรือใหญ่กว่า
คำถามที่ 3: สัญญาณเตือนใดที่บ่งชี้ว่า A06B-6079-H101 ล้มเหลวแทนที่จะเป็นมอเตอร์?
สัญญาณเตือน 8 (กระแสเกิน / ข้อผิดพลาด IPM): ถอดสายไฟมอเตอร์และวัดความต้านทานฉนวนของขดลวดกับกราวด์ หากฉนวนดี (หลายร้อยเมกะโอห์ม) และสัญญาณเตือนยังคงอยู่เมื่อถอดสายออก แสดงว่าโมดูลแอมพลิฟายเออร์มีข้อผิดพลาดภายใน หากฉนวนต่ำ แสดงว่ามอเตอร์หรือสายเคเบิลเป็นแหล่งที่มาของข้อผิดพลาด สัญญาณเตือนการสื่อสารที่ค้างอยู่กับยูนิตเซอร์โวไดรฟ์ CNC หลังจากยืนยันความสมบูรณ์ของสายเคเบิลแล้ว ก็บ่งชี้ถึงข้อผิดพลาดของโมดูลเช่นกัน
คำถามที่ 4: การเปลี่ยน A06B-6079-H101 ต้องมีการเปลี่ยนแปลงพารามิเตอร์ CNC หรือไม่?
สำหรับการเปลี่ยน SVM1-12 Type A/B แบบเดียวกัน ไม่จำเป็นต้องมีการเปลี่ยนแปลงพารามิเตอร์แกน — พารามิเตอร์ประเภทมอเตอร์และเกนเซอร์โวจะถูกเก็บไว้ใน SRAM ของ CNC และไม่ได้รับผลกระทบจากการสลับโมดูล ตรวจสอบให้แน่ใจว่าการกำหนดหมายเลขแกนและการเชื่อมต่อตรงกับการติดตั้งเดิมก่อนเปิดเครื่อง
คำถามที่ 5: A06B-6079-H101 หาซื้อได้จากที่ไหน?
ผ่านตลาดหลังการขายของ FANUC Alpha module — ซีรีส์ A06B-6079 มีฐานการติดตั้งขนาดใหญ่และยังคงมีจำหน่ายอย่างต่อเนื่องผ่านตัวแทนจำหน่ายไดรฟ์ CNC เฉพาะทาง โปรแกรมแลกเปลี่ยน และบริการซ่อม ยืนยัน H101 (SVM1-12 Type A/B) และระบุการกำหนดค่าพอร์ตแบตเตอรี่ CX5 (หนึ่งหรือสอง) หากผู้จำหน่ายร้องขอข้อมูลนี้
