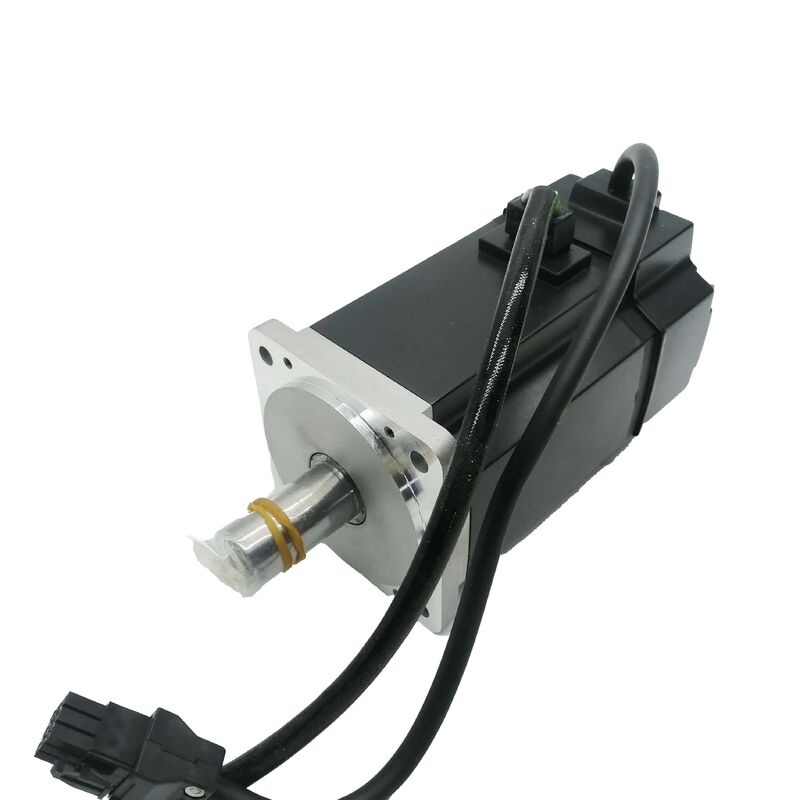

มอเตอร์เซอร์โว AC Mitsubishi HC-KFS73K — 750W, เพลาแบบมีลิ่ม, ตัวเข้ารหัสแบบสัมบูรณ์ 17 บิต, MELSERVO MR-J2S

ยี่ห้อ: Mitsubishi Electric

ซีรีส์: MELSERVO HC-KFS

แพลตฟอร์ม: MR-J2S

หมายเลขชิ้นส่วน: HC-KFS73K / HCKFS73K

ใหม่ในบรรจุภัณฑ์เดิม | จัดส่งด่วนฟรี | มีในสต็อก

แรงเฉื่อยต่ำ, แรงบิดสูง, รายละเอียดเดียวที่เปลี่ยนแปลงทุกสิ่ง

ข้อมูลจำเพาะส่วนใหญ่ระหว่าง HC-KFS73 และ HC-KFS73K เหมือนกัน — กำลังขับ 750W เท่ากัน, แรงบิดที่กำหนด 2.4 N·m เท่ากัน, ตัวเข้ารหัสแบบสัมบูรณ์ 17 บิต เท่ากัน, แอมพลิฟายเออร์ เท่ากัน, หน้าแปลน เท่ากัน สิ่งที่แยกความแตกต่างคือรายละเอียดทางกลเพียงอย่างเดียวบนเพลาส่งออก: ร่องลิ่มพร้อมลิ่ม

ความแตกต่างนั้นไม่ใช่แค่ความสวยงาม เพลาแบบมีลิ่มจะส่งแรงบิดผ่านการล็อคทางกลที่แน่นอนระหว่างเพลามอเตอร์และส่วนประกอบที่ขับเคลื่อน — ไม่ว่าจะเป็นรอก, เฟืองโซ่, ดุมต่อ, หรือเฟือง — แทนที่จะอาศัยแรงเสียดทานในการจับยึดเพียงอย่างเดียว ในการใช้งานที่ข้อต่อต้องรับภาระสูงสุดบ่อยครั้ง, การกลับทิศทางบ่อยครั้ง, หรือการสั่นสะเทือนที่อาจทำให้ดุมที่จับยึดคลายตัวเมื่อเวลาผ่านไป, อินเทอร์เฟซแบบมีลิ่มคือตัวเลือกทางวิศวกรรมที่ช่วยให้ชุดกลไกคงตำแหน่งเดิมได้ตลอดการทำงานหลายพันชั่วโมง หากเครื่องจักรถูกออกแบบมาเพื่อรองรับเพลามอเตอร์แบบมีลิ่ม, จะไม่มีทางเลือกอื่นที่เข้ากันได้พอดีโดยไม่ต้องดัดแปลงฮาร์ดแวร์ข้อต่อ

นี่คือมอเตอร์เซอร์โวแรงเฉื่อยต่ำ 750W จากแพลตฟอร์ม MELSERVO J2S ของ Mitsubishi Electric ออกแบบมาสำหรับการเคลื่อนที่ที่ตอบสนองและทำซ้ำได้ในพื้นที่เครื่องจักรขนาดกะทัดรัด — และจัดส่งพร้อมรูปทรงเพลาที่เครื่องจักรที่ใช้ร่วมกันต้องการ

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะได้มาจากหน้าผลิตภัณฑ์อย่างเป็นทางการของ Mitsubishi Electric Factory Automation Americas (HC-KFS73K) และแค็ตตาล็อก MELSERVO-J2-Super Servo Amplifiers & Motors (L03007D)

แรงเฉื่อยต่ำเทียบกับแรงเฉื่อยต่ำพิเศษ — ทำความเข้าใจว่า HC-KFS73K อยู่ในระดับใด

Mitsubishi Electric จัดหมวดหมู่มอเตอร์เซอร์โวซีรีส์ HC เป็นคลาสแรงเฉื่อยที่แตกต่างกัน และความแตกต่างนี้มีค่าควรแก่การทำความเข้าใจก่อนเลือกมอเตอร์สำหรับการออกแบบใหม่หรือประเมินการเปลี่ยน

ซีรีส์ HC-MFS (แรงเฉื่อยต่ำพิเศษ) มีค่าแรงเฉื่อยของโรเตอร์ที่เล็กที่สุดในกลุ่มผลิตภัณฑ์ HC และถูกสร้างขึ้นมาโดยเฉพาะสำหรับการเร่งและลดความเร็วที่เร็วที่สุดในการใช้งานรอบสูงมากที่มีโหลดเบา ค่าโมเมนต์ความเฉื่อยจะถูกลดให้เหลือน้อยที่สุดโดยแลกกับมวลโรเตอร์

ซีรีส์ HC-KFS (แรงเฉื่อยต่ำ) — ซึ่งเป็นตระกูลที่มอเตอร์นี้สังกัดอยู่ — อยู่ในระดับถัดไป ให้แรงเฉื่อยต่ำกว่ามอเตอร์แรงเฉื่อยปานกลาง ในขณะที่รองรับมวลโหลดที่ใหญ่กว่าเล็กน้อยและตัวเลือกการเชื่อมต่อทางกลที่หลากหลายกว่า ที่กำลังไฟ 750W ของ HC-KFS73K โรเตอร์แรงเฉื่อยต่ำยังคงตอบสนองต่อการเปลี่ยนแปลงความเร็วที่สั่งการได้อย่างรวดเร็ว แต่ตัวมอเตอร์ก็ยังเหมาะกับงานที่เกี่ยวข้องกับโหลดที่เชื่อมต่อกันมากขึ้น — สายพานลำเลียง, โต๊ะ X-Y, แกน Gantry, และอุปกรณ์จัดการหลายแกนที่มวลที่เคลื่อนที่นั้นไม่ใช่เรื่องเล็กน้อย

ผลกระทบในทางปฏิบัติสำหรับผู้ใช้ฝ่ายบำรุงรักษาคือ เครื่องจักรที่ออกแบบมาสำหรับ HC-KFS73K ไม่สามารถเปลี่ยนเป็น HC-MFS73K ได้โดยตรงโดยไม่ต้องพิจารณาทางกลและอาจรวมถึงพารามิเตอร์ด้วย — คลาสแรงเฉื่อยส่งผลต่อลักษณะทางมิติของมอเตอร์และรูปทรงข้อต่อ ไม่ใช่แค่ประสิทธิภาพแบบไดนามิกเท่านั้น การเปลี่ยนแบบเหมือนเดิมหมายถึงซีรีส์เดียวกัน, ส่วนต่อท้ายเดียวกัน, หมายเลขชิ้นส่วนเดียวกัน

เพลาแบบมีลิ่ม — การทำงานทางกลและเหตุผลที่มีอยู่

ร่องลิ่มคือช่องสี่เหลี่ยมผืนผ้าที่ถูกกลึงตามความยาวของเพลาส่งออกของมอเตอร์ ช่องที่ตรงกันจะถูกกลึงเข้าไปในรูของดุมข้อต่อหรือรอก ลิ่มเหล็กสี่เหลี่ยมที่ผ่านการเจียระไนอย่างแม่นยำจะพอดีกับทั้งสองช่องพร้อมกัน เชื่อมช่องว่างระหว่างเพลาและดุม และสร้างการล็อคการหมุนที่แน่นอนซึ่งไม่ขึ้นอยู่กับแรงจับยึด

เหตุผลทางวิศวกรรมในการระบุเพลาแบบมีลิ่มแทนเพลาเรียบนั้นขึ้นอยู่กับลักษณะของโหลด:

เมื่อแรงบิดถูกส่งผ่านแรงเสียดทานล้วนๆ — ดุมที่จับยึดบนเพลาเรียบ — แรงบิดสูงสุดที่ส่งได้จะเป็นฟังก์ชันของแรงจับยึดและสัมประสิทธิ์แรงเสียดทานระหว่างพื้นผิว ภายใต้แรงบิดสูงต่อเนื่อง, โหลดสูงสุดระหว่างการเร่ง, โหลดกระแทกจากกลไกที่ขับเคลื่อน, หรือการสั่นสะเทือนในช่วงเวลาการทำงานที่ยาวนาน, ดุมอาจหมุนไปทีละน้อยบนเพลา เหตุการณ์การลื่นไถลเล็กน้อยแต่ละครั้งจะทำให้ดุมเคลื่อนที่เล็กน้อย และเมื่อเวลาผ่านไป ข้อต่อจะลื่นไถลมากพอที่จะทำให้เกิดข้อผิดพลาดตำแหน่ง, ความล้มเหลวทางกล, หรือทั้งสองอย่าง

เพลาแบบมีลิ่มจะขจัดปัญหาการลื่นไถลโดยสิ้นเชิง การล็อคทางกลจะส่งแรงบิดผ่านการเฉือนในลิ่ม, ไม่ใช่ผ่านแรงเสียดทานในการประกบ การคลอนในข้อต่อแบบมีลิ่มที่ติดตั้งอย่างถูกต้องนั้นแทบจะเป็นศูนย์, และความสามารถในการรับแรงบิดของข้อต่อจะถูกกำหนดโดยความแข็งแรงต่อการเฉือนของวัสดุลิ่ม แทนที่จะเป็นแรงจับยึด สำหรับมอเตอร์ 750W ที่ทำงานด้วยความเร็วสูงสุดทันทีถึง 5,175 รอบ/นาที พร้อมแรงบิดสูงสุด 7.2 N·m ที่มีให้, นั่นคือการออกแบบข้อต่อที่เหมาะสมในการใช้งานจริงหลายกรณี

ลิ่มเองรวมอยู่ในมอเตอร์แล้ว — การติดตั้งต้องใช้การวางลิ่มอย่างถูกต้องในทั้งสองช่องก่อนที่จะประกอบดุมข้อต่อเข้ากับเพลา

ตัวเข้ารหัสแบบสัมบูรณ์ 17 บิต — ไม่ต้องตั้งค่าโฮมเมื่อเริ่มต้น

ตัวเข้ารหัส 17 บิตในตัวของ HC-KFS73K สร้างค่าตำแหน่งที่แตกต่างกัน 131,072 ค่าต่อการหมุนหนึ่งรอบ และเก็บข้อมูลตำแหน่งสัมบูรณ์เต็มรูปแบบผ่านการปิดเครื่อง ผลลัพธ์การใช้งานจริงคือทันที: เมื่อเครื่องเปิด, ตัวควบคุมเซอร์โวจะทราบตำแหน่งที่แน่นอนของแต่ละแกนที่ติดตั้งมอเตอร์นี้แล้ว โดยไม่ต้องมีการเคลื่อนที่ของแกนใดๆ เพื่อกำหนดจุดอ้างอิง

สำหรับเครื่องจักรที่มีหลายแกน, อุปกรณ์จับยึดที่ซับซ้อน, หรือแกนแนวตั้งที่การเคลื่อนที่แบบโฮมอาจก่อให้เกิดปัญหาหากเริ่มต้นไม่ถูกต้อง, การยกเลิกวงจรโฮมถือเป็นประโยชน์อย่างแท้จริงต่อการปฏิบัติงานและความปลอดภัย นอกจากนี้ยังช่วยลดเวลาในการทำงานในแต่ละกะการผลิต — แกนต่างๆ พร้อมใช้งานทันทีที่ระบบเซอร์โวเปิดและเริ่มต้นทำงาน, ไม่ใช่หลังจากเสร็จสิ้นการกลับไปยังจุดโฮมตามลำดับ

ความละเอียดเอง — 131,072 ตำแหน่งต่อการหมุนหนึ่งรอบ — แปลงเป็นความละเอียดเชิงมุมน้อยกว่าหนึ่งอาร์คมินิตที่เพลามอเตอร์ ผ่านการลดทอนทางกลใดๆ ไปยังโหลด, ความละเอียดนั้นจะทวีคูณมากขึ้น สำหรับการใช้งานที่ต้องการการควบคุมตำแหน่งที่แม่นยำตลอดระยะการส่งออกทั้งหมด, ตัวเข้ารหัสจะไม่กลายเป็นปัจจัยจำกัดในความแม่นยำของระบบการเคลื่อนที่

แอมพลิฟายเออร์เซอร์โวที่เข้ากันได้

HC-KFS73K จับคู่กับตระกูลแอมพลิฟายเออร์ MR-J2S-70 ทุกรูปแบบอินเทอร์เฟซรองรับมอเตอร์เดียวกัน; การเลือกขึ้นอยู่กับสถาปัตยกรรมบัสควบคุมของเครื่องจักร:

บนเครื่องจักรที่สร้างขึ้นด้วยการควบคุมหลายแกน SSCNET และ MR-J2S-70 ขับเคลื่อน HC-KFS73K, การเปลี่ยนมอเตอร์จะเกี่ยวข้องกับมอเตอร์เท่านั้น — แอมพลิฟายเออร์, สายเคเบิล, และพารามิเตอร์ระบบยังคงเหมือนเดิม เช่นเดียวกับรูปแบบอินเทอร์เฟซอื่นๆ การกำหนดค่าแอมพลิฟายเออร์จะถูกเก็บไว้ในแอมพลิฟายเออร์และคอนโทรลเลอร์, ไม่ใช่ในมอเตอร์

หากแอมพลิฟายเออร์ที่มีอยู่ของเครื่องจักรยังใช้งานได้, อย่าเปลี่ยนเป็นส่วนหนึ่งของการเปลี่ยนมอเตอร์ เว้นแต่จะได้รับการระบุว่าเป็นสาเหตุของความผิดปกติโดยอิสระ

ตระกูล HC-KFS73 — ภาพรวมของรุ่นต่างๆ

HC-KFS73 ถูกผลิตขึ้นในหลายรูปแบบของเพลาและเบรก โดยทั้งหมดมีคุณสมบัติหลัก 750W, 2.4 N·m, 3,000 รอบ/นาที เหมือนกัน:

รายการนี้คือ HC-KFS73K: เพลาแบบมีลิ่ม, ไม่มีเบรกแม่เหล็กไฟฟ้า รูปแบบที่ถูกต้องสำหรับเครื่องจักรแต่ละเครื่องจะถูกกำหนดโดยป้ายหมายเลขชิ้นส่วนเดิมบนแผ่นป้ายชื่อมอเตอร์ — การจับคู่ให้ตรงกันคือวิธีเดียวที่เชื่อถือได้สำหรับการเปลี่ยนแบบเหมือนเดิม

HC-KFS73K ถูกนำไปใช้ที่ใด

การผสมผสานระหว่างแรงเฉื่อยต่ำ, กำลังขับ 750W, หน้าแปลน 80 มม., และเพลาแบบมีลิ่ม ชี้ชัดไปยังประเภทเครื่องจักรและประเภทแกนที่ซึ่งคุณสมบัติทั้งหมดเหล่านี้มีความเกี่ยวข้องพร้อมกัน

ไดรฟ์สายพานลำเลียงและสายการผลิต — แกนขับเคลื่อนด้วยสายพานที่เพลามอเตอร์เชื่อมต่อโดยตรงกับรอกขับผ่านรูรอกแบบมีลิ่ม การใช้งานเหล่านี้เกี่ยวข้องกับแรงบิดต่อเนื่องต่อโหลดสายพานที่เคลื่อนที่, การกลับทิศทางที่ตำแหน่งดัชนี, และรอบการทำงานที่ซ้ำกันหลายพันครั้งต่อกะ ข้อต่อแบบมีลิ่มรองรับแรงบิดต่อเนื่องและการกลับทิศทาง; โรเตอร์แรงเฉื่อยต่ำรองรับการตั้งค่าตำแหน่งที่รวดเร็วที่แต่ละดัชนีโต๊ะ X-Y และระบบกำหนดตำแหน่ง Gantry — ที่แกนขับเคลื่อนด้วยบอลสกรูหรือสายพานไทม์มิ่งต้องการการเชื่อมต่อที่แม่นยำระหว่างมอเตอร์และส่วนประกอบขับเคลื่อน, และที่แกนต้องเคลื่อนที่อย่างรวดเร็วและตั้งค่าได้อย่างแม่นยำที่แต่ละจุดเป้าหมายตลอดรอบการทำงานหลายพันครั้ง

การพิมพ์, การติดฉลาก, และการควบคุมความตึงของเว็บ — การใช้งานที่ต้องการความแม่นยำในการลงทะเบียน ซึ่งตำแหน่งเพลามอเตอร์ต้องเชื่อมต่ออย่างแน่นหนากับลูกกลิ้งขับเคลื่อนหรือจุดกดโดยไม่มีข้อผิดพลาดเชิงมุมที่การลื่นไถลของดุมจะเกิดขึ้นตลอดการผลิตหุ่นยนต์และการประกอบอัตโนมัติ — แอคทูเอเตอร์ข้อต่อและแกนกำหนดตำแหน่งบนอุปกรณ์อัตโนมัติรุ่นก่อนหน้าที่สร้างขึ้นบนแพลตฟอร์ม MR-J2S, ที่ HC-KFS73K เป็นมอเตอร์ที่ระบุสำหรับรูปแบบแกนที่กำหนด

เครื่องจักรบรรจุภัณฑ์ — ไดรฟ์กรามซีลไขว้, แกนฟอร์ม-ฟิลล์-ซีล, และอุปกรณ์ป้อนเข้าแบบหมุน ที่ซึ่งความสัมพันธ์เฟสที่สม่ำเสมอระหว่างมอเตอร์และลูกเบี้ยวหรือกลไกที่ขับเคลื่อนจะถูกรักษาไว้ผ่านอินเทอร์เฟซข้อต่อแบบมีลิ่มสภาพ, แหล่งที่มา, และการจัดส่ง

Mitsubishi Electric เลิกผลิตซีรีส์ HC-KFS ทั้งหมดพร้อมกับการปลดประจำการแพลตฟอร์ม MR-J2S ที่กว้างขึ้น ผลิตภัณฑ์นี้ไม่ได้ผลิตแล้วและไม่สามารถหาได้ผ่านเครือข่ายการจัดจำหน่ายที่ได้รับอนุญาตของ Mitsubishi หน่วยที่ยังใหม่ในกล่องที่มีอยู่ในปัจจุบันคือสต็อกการผลิตจากโรงงานเดิมที่ถูกเก็บไว้ก่อนที่สายการผลิตจะปิด — ไม่เคยติดตั้ง, ไม่เคยเปิดเครื่อง, ในบรรจุภัณฑ์โรงงาน Mitsubishi Electric ที่ปิดสนิทสำหรับการบำรุงรักษาอุปกรณ์ที่เครื่องจักรเดิมสร้างขึ้นโดยใช้ HC-KFS73K, นี่คือเส้นทางการเปลี่ยนโดยตรง หน่วยจะจัดส่งใหม่, ในบรรจุภัณฑ์ Mitsubishi เดิม, พร้อมลิ่มที่รวมอยู่ด้วย การจัดส่งด่วนฟรีรวมอยู่ในรายการนี้ คำสั่งซื้อระหว่างประเทศจะจัดส่งผ่าน DHL Express, FedEx International Priority, หรือ UPS Express พร้อมการติดตามเต็มรูปแบบตั้งแต่การจัดส่งจนถึงการจัดส่ง หน่วยที่มีในสต็อกจะถูกจัดส่งในวันทำการเดียวกันสำหรับคำสั่งซื้อที่ได้รับก่อนเวลาตัดรอบของบริษัทขนส่งในแต่ละวัน

คำถามที่พบบ่อยQ1: เพลาบนมอเตอร์ที่มีอยู่ของฉันเป็นแบบเรียบ (ไม่มีร่องลิ่ม), แต่เครื่องจักรใช้ดุมข้อต่อแบบจับยึด ฉันสามารถเปลี่ยนเป็นรุ่น HC-KFS73K แบบมีลิ่มได้โดยไม่ต้องดัดแปลงเครื่องจักรหรือไม่?

ไม่ได้ หากไม่เปลี่ยนหรือดัดแปลงดุมข้อต่อ เพลาแบบมีลิ่มของ HC-KFS73K ต้องการดุมข้อต่อที่มีร่องลิ่มที่ตรงกันซึ่งถูกกลึงเข้าไปในรู — ดุมแบบรูเรียบที่ออกแบบมาสำหรับเพลาเรียบจะไม่รองรับลิ่มได้อย่างถูกต้อง, และการบังคับประกอบจะทำให้ร่องลิ่มเสียหายหรือทำให้ลิ่มยื่นออกมาจากพื้นผิวเพลาซึ่งไม่สามารถผ่านรูดุมได้ หากข้อต่อที่มีอยู่ของเครื่องจักรเป็นแบบจับยึดรูเรียบที่ออกแบบมาสำหรับ HC-KFS73 (เพลาตรง), การเปลี่ยนที่ถูกต้องคือรุ่น HC-KFS73 เพลาตรง หากเครื่องจักรใช้ดุมข้อต่อแบบมีลิ่ม — ซึ่งเป็นเหตุผลที่ HC-KFS73K ถูกระบุไว้แต่เดิม — ดังนั้น HC-KFS73K คือการเปลี่ยนที่ถูกต้องและดุมที่มีอยู่จะรองรับได้โดยตรง

Q2: HC-KFS73K แตกต่างจาก HC-MFS73K อย่างไร? ทั้งสองเป็นมอเตอร์เซอร์โว Mitsubishi 750W ที่มีเพลาแบบมีลิ่ม

มอเตอร์ทั้งสองรุ่นมีกำลังขับที่กำหนด (750W) เท่ากัน, ตัวเข้ารหัสแบบสัมบูรณ์ 17 บิต เท่ากัน, และการกำหนดค่าเพลาแบบมีลิ่ม, แต่พวกมันอยู่ในคลาสแรงเฉื่อยที่แตกต่างกันและใช้แอมพลิฟายเออร์ที่แตกต่างกัน HC-KFS73K เป็นมอเตอร์

แรงเฉื่อยต่ำ

จากซีรีส์ HC-KFS, เข้ากันได้กับตระกูลแอมพลิฟายเออร์ MR-J2S-70 HC-MFS73K เป็นมอเตอร์

แรงเฉื่อยต่ำพิเศษ

จากซีรีส์ HC-MFS, เข้ากันได้กับตระกูลแอมพลิฟายเออร์ MR-J2S-70 เช่นกัน, แต่มีโมเมนต์ความเฉื่อยของโรเตอร์ต่ำกว่าอย่างมาก มอเตอร์ทั้งสองรุ่นยังแตกต่างกันในกระแสไฟที่กำหนด (HC-KFS73K: 5.8A; HC-MFS73K: 5.1A) และในขนาดทางกายภาพ ทำให้ไม่สามารถสลับเปลี่ยนกันได้ในระดับหน้าแปลนและข้อต่อโดยไม่ต้องดัดแปลงเครื่องจักร ในบริบทของการบำรุงรักษา, ให้เปลี่ยนมอเตอร์ที่เสียด้วยหมายเลขชิ้นส่วนเดียวกันกับที่ระบุบนแผ่นป้ายชื่อมอเตอร์ — อย่าสลับข้ามซีรีส์แรงเฉื่อย, แม้ว่าจะใช้กำลังวัตต์เท่ากันก็ตาม

Q3: HC-KFS73K ต้องการการระบายความร้อนภายนอกหรือไม่, หรือว่าทำงานได้ด้วยตัวเอง?HC-KFS73K ใช้การระบายความร้อนด้วยพัดลม — พัดลมภายในที่สร้างขึ้นในชุดมอเตอร์จะหมุนเวียนอากาศผ่านองค์ประกอบระบายความร้อนของมอเตอร์ระหว่างการทำงาน ซึ่งแตกต่างจากการก่อสร้างแบบระบายความร้อนด้วยตัวเอง (ปิดสนิท, ไม่มีการระบายอากาศแบบบังคับ) ที่ใช้ในรุ่น HC ซีรีส์อื่นๆ มอเตอร์ที่ระบายความร้อนด้วยพัดลมจะสมบูรณ์ในตัวเองในแง่ของความต้องการในการระบายความร้อน — ไม่จำเป็นต้องมีแหล่งอากาศภายนอก, วงจรระบายความร้อนด้วยน้ำ, หรือการไหลเวียนอากาศแบบบังคับจากตู้เครื่องจักร มอเตอร์จะสร้างการไหลเวียนอากาศภายในตัวเอง สิ่งที่การติดตั้งต้องจัดหาคือสภาพแวดล้อมภายในช่วงอุณหภูมิแวดล้อมที่กำหนดของมอเตอร์ (0°C ถึง +40°C) พร้อมระยะห่างที่เพียงพอรอบๆ ตัวมอเตอร์เพื่อให้การระบายความร้อนของพัดลมทำงานได้อย่างมีประสิทธิภาพ อย่าติดตั้งมอเตอร์ในตู้ปิดที่กักเก็บความร้อนที่พัดลมออกแบบมาเพื่อระบายออกQ4: มอเตอร์ไม่มีเบรกแม่เหล็กไฟฟ้า แกนจะถูกยึดตำแหน่งไว้อย่างไรเมื่อเครื่องจักรหยุดทำงานหรือปิดเครื่อง?หากไม่มีเบรกในตัว, HC-KFS73K จะยึดตำแหน่งโดยอาศัยการควบคุมเซอร์โวแบบแอคทีฟเท่านั้น — แอมพลิฟายเออร์จะจ่ายไฟให้กับขดลวดมอเตอร์เพื่อรักษาตำแหน่งที่สั่งการไว้ในขณะที่เซอร์โวเปิดใช้งาน เมื่อเซอร์โวถูกปิดใช้งานหรือถอดปลั๊กไฟ, จะไม่มีการยึดทางกลใดๆ กับเพลามอเตอร์ ว่าสิ่งนี้ยอมรับได้หรือไม่นั้นขึ้นอยู่กับการใช้งานโดยสิ้นเชิง: แกนแนวนอนที่มีโหลดสมดุลจะไม่ก่อให้เกิดปัญหาเมื่อเซอร์โวถูกปิดใช้งาน, เนื่องจากไม่มีแรงใดขับเคลื่อนแกนให้เคลื่อนที่ แกนแนวตั้งหรือแกนที่มีโหลดไม่สมดุลเป็นกรณีทั่วไปที่การกำหนดค่าแบบไม่มีเบรกต้องการการพิจารณาเพิ่มเติม — ไม่ว่าจะเป็นตัวถ่วงน้ำหนักในการออกแบบเครื่องจักร, เบรกภายนอกแยกต่างหาก, หรือการใช้รุ่น HC-KFS73BK (เพลาแบบมีลิ่ม, พร้อมเบรกแม่เหล็กไฟฟ้า) ที่ให้การล็อคเพลาทางกลเมื่อถอดปลั๊กไฟQ5: สามารถเปลี่ยนแอมพลิฟายเออร์ MR-J2S-70A ที่ขับเคลื่อน HC-KFS73K ด้วยแอมพลิฟายเออร์รุ่นปัจจุบัน MR-J4 ได้หรือไม่?

การเปลี่ยนสายเคเบิลและแหล่งจ่ายไฟโดยตรงระหว่างแอมพลิฟายเออร์ MR-J4 และมอเตอร์ HC-KFS73K ไม่สามารถทำได้หากไม่มีฮาร์ดแวร์ปรับเปลี่ยน, เนื่องจาก MR-J4 ใช้โปรโตคอลการสื่อสารตัวเข้ารหัสที่แตกต่างจากตัวเข้ารหัสในตัวของ HC-KFS73K Mitsubishi Electric ได้พัฒนากลุ่มการย้ายข้อมูลที่บันทึกไว้โดยใช้แอมพลิฟายเออร์เซอร์โว MR-J4-DU_B-RJ020 ร่วมกับชุดสายเคเบิลเครื่องมือต่ออายุ MR-J2S, ซึ่งช่วยให้ไดรฟ์ MR-J4 สามารถควบคุมมอเตอร์ซีรีส์ HC รุ่นเก่าบางรุ่นได้ หากกำลังประเมินการอัปเกรดแพลตฟอร์มแอมพลิฟายเออร์สำหรับเครื่องจักรที่มีอยู่ซึ่งใช้มอเตอร์ HC-KFS73K, ให้ยืนยันความเข้ากันได้ของเครื่องมือต่ออายุเฉพาะกับฝ่ายสนับสนุนด้านเทคนิคของ Mitsubishi Electric ก่อนที่จะตัดสินใจซื้อฮาร์ดแวร์ — เวอร์ชันซอฟต์แวร์แอมพลิฟายเออร์และหมายเลขชิ้นส่วนเครื่องมือต่ออายุจะต้องตรงกันเพื่อให้การทำงานร่วมกันเป็นไปได้ สำหรับการเปลี่ยนมอเตอร์โดยตรงที่แอมพลิฟายเออร์ MR-J2S-70 ที่มีอยู่ยังใช้งานได้, การเปลี่ยนมอเตอร์เพียงอย่างเดียวด้วย HC-KFS73K อีกตัวหนึ่งคือเส้นทางที่รวดเร็วและมีความเสี่ยงน้อยกว่า
