FANUC A20B-8201-0088 | 0i-D Mate เมนบอร์ด PCB — ซีรีส์ A20B-8201, เมนบอร์ดควบคุมสำหรับ FANUC Series 0i-D Mate CNC Controllers, ผลิตในญี่ปุ่น

ภาพรวม

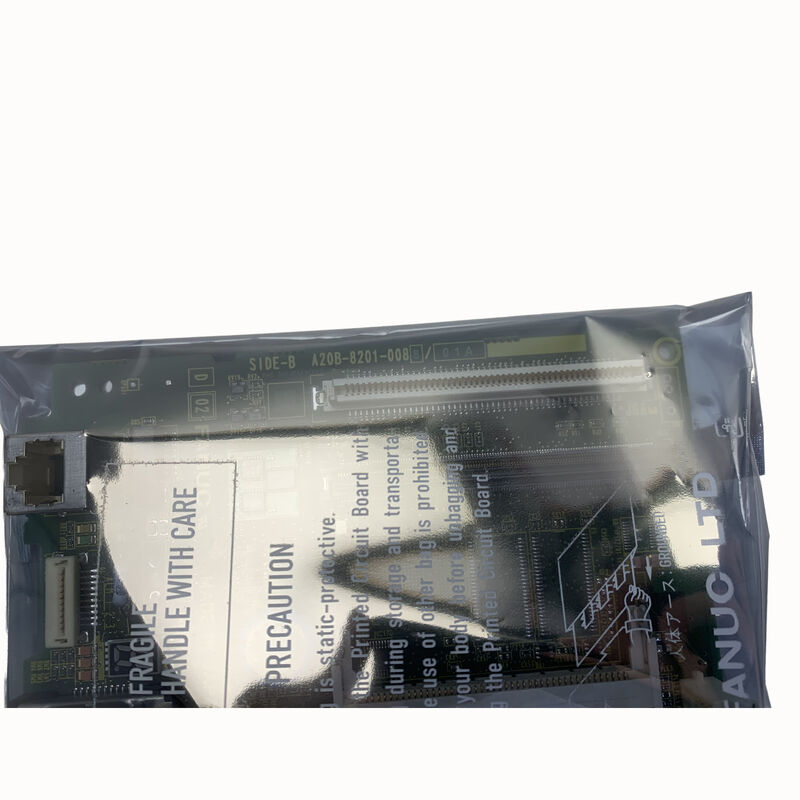

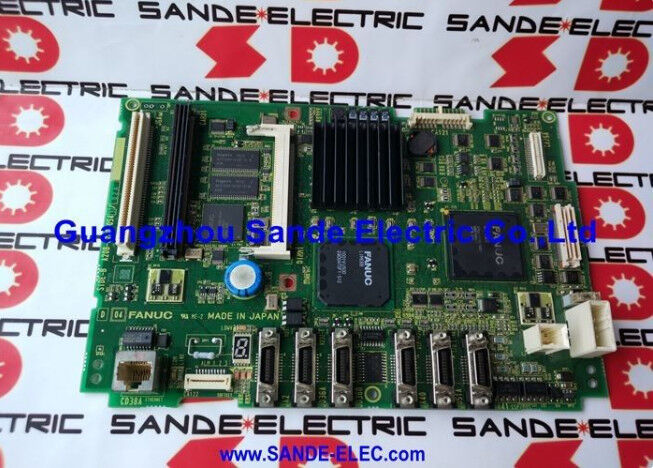

FANUC A20B-8201-0088 คือเมนบอร์ด PCB หลักสำหรับ FANUC Series 0i-D Mate — เป็น CNC รุ่นที่สะท้อนถึงวิวัฒนาการพื้นฐานในวิธีการที่ FANUC จัดการกับความฉลาดในการควบคุม

คำว่า "Mate" มีความหมายทางวิศวกรรมที่แท้จริง: มันระบุถึงรูปแบบที่คล่องตัวและปรับให้เหมาะสมกับต้นทุนของแพลตฟอร์ม 0i-D ซึ่งออกแบบมาโดยเฉพาะสำหรับการกำหนดค่าเครื่องมือกลที่ต้องการความน่าเชื่อถือและความแม่นยำในการควบคุมการเคลื่อนไหวอย่างเต็มที่ของ FANUC i-series CNC โดยไม่ต้องใช้จำนวนแกนและตัวเลือกที่ครบถ้วนของ 0i-D รุ่นเรือธง

ตระกูลบอร์ด A20B-8201 แสดงถึงการเปลี่ยนแปลงสถาปัตยกรรมของ FANUC ไปสู่บอร์ดที่มีการรวมระบบสูงในยุค i-series

ในขณะที่ตระกูล A16B-3200 (เมนบอร์ดสำหรับ Series 16/18/0i-B) รองรับโมดูล DIMM แบบเสียบได้หลายตัวสำหรับแต่ละส่วนการทำงาน ยุค A20B-8201 ได้รวมฟังก์ชันต่างๆ ไว้บนบอร์ดโดยตรงมากขึ้น

เมนบอร์ด PCB มีหน่วยความจำออนบอร์ด, อินเทอร์เฟซ FSSB fibre-optic servo bus, อินเทอร์เฟซ serial สำหรับ spindle และการเชื่อมต่อ I/O หลัก — A20B-8201-0088 สำหรับ 0i-D Mate แสดงถึงปรัชญาการออกแบบนี้ที่นำมาใช้กับรูปแบบคอนโทรลเลอร์ Mate ขนาดกะทัดรัด

FANUC 0i-D series ซึ่งเปิดตัวในช่วงปลายปี 2000 และยังคงมีการผลิตอย่างต่อเนื่องจนถึงปี 2010 ได้นำเสนอการปรับปรุงหลายประการเหนือกว่า 0i-C: ความเร็วในการประมวลผลบล็อกที่เพิ่มขึ้น, การสื่อสาร FSSB servo ที่ทันสมัยยิ่งขึ้น, ประสิทธิภาพการตัดความเร็วสูงที่ดีขึ้น (โดยเฉพาะอย่างยิ่งสำหรับการตัดแม่พิมพ์และแม่พิมพ์), และฟังก์ชันความปลอดภัยใหม่ๆ

รุ่น Mate ทำให้ความสามารถเหล่านี้พร้อมใช้งานในรูปแบบที่เหมาะสมสำหรับกลุ่มเครื่องมือกลขนาดกะทัดรัดที่มีปริมาณมาก — เครื่องกลึง CNC 2 แกน, ศูนย์กลางการตัดเฉือน 3 แกน และตลาดเครื่องจักรพิเศษที่คอนโทรลระดับ Mate ครองส่วนแบ่งตลาดทั่วโลกมาโดยตลอด

ข้อมูลจำเพาะหลัก

0i-D Mate เทียบกับ 0i-D เต็มรูปแบบ — ทำความเข้าใจความแตกต่างสำหรับการบำรุงรักษา

0i-D Mate และ 0i-D เต็มรูปแบบใช้ CNC รุ่นเดียวกันและความสามารถซอฟต์แวร์หลายอย่างเหมือนกัน แต่การกำหนดค่าฮาร์ดแวร์แตกต่างกันในลักษณะที่สำคัญต่อการจัดการอะไหล่

เมนบอร์ดสำหรับ 0i-D เต็มรูปแบบ (แสดงโดยบอร์ดเช่น A20B-8200-0841 และรุ่นที่เกี่ยวข้อง) เป็นบอร์ดทางกายภาพที่แตกต่างกันพร้อมการจัดเรียงขั้วต่อที่แตกต่างกันและความจุในการขยายที่แตกต่างกันกับ A20B-8201-0088 ที่ใช้ใน Mate

บอร์ด A20B-8201 Mate มีขนาดเล็กกว่าทางกายภาพและมีขั้วต่ออินเทอร์เฟซน้อยกว่าเมนบอร์ด 0i-D เต็มรูปแบบ — ซึ่งเหมาะสมกับจำนวนแกนที่จำกัดของ Mate (โดยทั่วไป 2–3 แกนควบคุมเทียบกับขีดจำกัดที่สูงกว่าของ 0i-D เต็มรูปแบบ) และการกำหนดค่า I/O ที่ง่ายขึ้น

บอร์ดเหล่านี้ไม่สามารถใช้แทนกันได้ การติดตั้งเมนบอร์ด 0i-D เต็มรูปแบบในแร็คหรือแผงติดตั้งของคอนโทรลเลอร์ Mate ไม่สามารถทำได้ทางกายภาพโดยไม่มีการปรับเปลี่ยนทางกล และการกำหนดค่าซอฟต์แวร์ (การลงทะเบียนตัวเลือก, ขีดจำกัดจำนวนแกน) จะต้องตรงกับของเดิมอยู่ดี

เมื่อจัดหา A20B-8201-0088 ทดแทน ให้ยืนยันหมายเลขชิ้นส่วนให้ถูกต้อง — รุ่น A20B-8201 อื่นๆ (เช่น -0081, -0083, -0212 และอื่นๆ) ใช้สำหรับการกำหนดค่า 0i-D และคอนโทรลเลอร์หุ่นยนต์ที่แตกต่างกัน และจะไม่สามารถใช้ทดแทนได้

มีอะไรจัดเก็บอยู่บน A20B-8201-0088 และอะไรไม่ได้อยู่

คำถามที่พบบ่อยเกี่ยวกับการเปลี่ยนเมนบอร์ดคือเรื่องการเก็บข้อมูล บน 0i-D Mate บอร์ดเองมีทรัพยากรฮาร์ดแวร์คงที่บางส่วน แต่ข้อมูลเฉพาะของเครื่องจักร — พารามิเตอร์, โปรแกรมชิ้นงาน, PMC ladder, tool offsets — จะอยู่ในโมดูล FROM และ SRAM หรือในพื้นที่หน่วยความจำแฟลชที่บางครั้งรวมอยู่ในเมนบอร์ดหรือในบัตรเสียบแยกต่างหาก ขึ้นอยู่กับการกำหนดค่าฮาร์ดแวร์ 0i-D Mate ที่เฉพาะเจาะจง

ก่อนเปลี่ยน A20B-8201-0088 ให้สำรองข้อมูลทั้งหมด: พารามิเตอร์ CNC ทั้งหมดผ่านฟังก์ชัน I/O, PMC ladder ผ่านฟังก์ชัน PMC parameter I/O, โปรแกรมชิ้นงานทั้งหมดผ่าน I/O รายการโปรแกรม, และข้อมูล work coordinate และ tool offset ผ่าน offset I/O

0i-D Mate รองรับการ์ดหน่วยความจำ (CF card), USB memory, และ RS-232C เป็นสื่อ I/O ขึ้นอยู่กับตัวเลือกที่ติดตั้ง

หลังจากการเปลี่ยน ข้อมูลที่สำรองไว้ทั้งหมดจะต้องถูกโหลดใหม่ และระบบจะต้องได้รับการตรวจสอบการเคลื่อนที่ของแกนที่ถูกต้อง, ฟังก์ชัน spindle, และการทำงานของ PMC I/O ก่อนที่เครื่องจักรจะกลับมาผลิตได้

FSSB — ความหมายสำหรับระบบ 0i-D Mate

การเปลี่ยนแปลงที่สำคัญที่สุดอย่างหนึ่งจาก CNC รุ่นก่อนหน้าของ FANUC ไปสู่ 0i-D คือการใช้ FSSB (FANUC Serial Servo Bus) อย่างสากลสำหรับการสื่อสารกับเซอร์โวแอมพลิฟายเออร์

ในขณะที่คอนโทรลเลอร์รุ่นก่อนหน้าใช้สัญญาณอนาล็อก ±10V หรือคำสั่งแบบ PWM ในการสื่อสารกับเซอร์โวแอมพลิฟายเออร์ 0i-D ใช้บัส serial แบบใยแก้วนำแสง — การเชื่อมต่อการสื่อสารความเร็วสูงเฉพาะระหว่างเมนบอร์ด PCB และเซอร์โวแอมพลิฟายเออร์ ซึ่งส่งคำสั่งตำแหน่ง, คำสั่งความเร็ว, และข้อมูลตอบกลับในรูปแบบดิจิทัลแบบซิงโครนัสที่มีความหน่วงต่ำมาก

บนบอร์ด A20B-8201-0088 วงจรอินเทอร์เฟซ FSSB ถูกรวมไว้ — ขั้วต่อใยแก้วนำแสงและชิปควบคุมการสื่อสาร FSSB ถูกสร้างขึ้นบนเมนบอร์ด ไม่ใช่บนการ์ดควบคุมแกนแยกต่างหากเหมือนในรุ่นก่อนหน้า

ซึ่งหมายความว่าข้อผิดพลาดที่เกี่ยวข้องกับ FSSB ซึ่งก่อนหน้านี้จะถูกแยกไปยังการ์ดแกนที่ถอดออกได้ ตอนนี้จำเป็นต้องวินิจฉัยหรือเปลี่ยนเมนบอร์ดหากฮาร์ดแวร์ FSSB เองล้มเหลว

คำถามที่พบบ่อย

Q1: ขั้นตอนการสำรองข้อมูลใดบ้างที่จำเป็นก่อนเปลี่ยน A20B-8201-0088?

สำรองข้อมูลพารามิเตอร์ CNC ทั้งหมด (ข้อมูล SRAM), โปรแกรมชิ้นงาน, PMC ladder, และตาราง offset ไปยังสื่อภายนอกก่อนถอดบอร์ดออก

บน 0i-D Mate สามารถเข้าถึงได้ผ่านเมนู MDI → SYSTEM → INPUT/OUTPUT

หากบอร์ดล้มเหลวในลักษณะที่ทำให้ CNC บูตไม่ปกติ พารามิเตอร์จะต้องถูกดึงมาจากข้อมูลสำรองภายนอกล่าสุด

สถานที่ที่ไม่มีข้อมูลสำรองปัจจุบันจะต้องป้อนพารามิเตอร์ใหม่จากเอกสารการรับเครื่องจักร — กระบวนการที่ใช้เวลานานซึ่งเน้นย้ำถึงความสำคัญของการรักษาข้อมูลสำรองพารามิเตอร์ตามกำหนดเวลาเป็นส่วนหนึ่งของการบำรุงรักษาตามปกติ

Q2: CNC แสดงการแจ้งเตือนระบบระหว่างการบูตซึ่งป้องกันไม่ให้เข้าสู่หน้าจอการทำงานปกติ สามารถระบุได้ว่าบอร์ดเสียจากอาการนี้หรือไม่?

การแจ้งเตือนระบบเริ่มต้น (PS alarm, SV alarm ระหว่างการบูต, หรือการแสดงหน้าจอข้อผิดพลาด CNC โดยไม่สามารถเคลื่อนที่แกนได้) อาจเกิดจากความผิดพลาดของเมนบอร์ด, เซอร์โวแอมพลิฟายเออร์ล้มเหลว, ข้อมูล SRAM เสียหาย, หรือปัญหาการสื่อสาร FSSB

ก่อนสรุปว่าเมนบอร์ดเสีย ให้ตรวจสอบชุด LED วินิจฉัยบนหน้าบอร์ด — LED แต่ละตัวแสดงสถานะของระบบย่อยเฉพาะ และการรวมกันของ LED ที่ติด/ไม่ติดระหว่างการบูตที่ล้มเหลวจะระบุว่าระบบย่อยใดที่ยังไม่ได้เริ่มต้น

คู่มือการบำรุงรักษา 0i-D Mate มีตารางวินิจฉัย LED เฉพาะหลังจากวินิจฉัย LED และยืนยันว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟถูกต้องเท่านั้น จึงควรพิจารณาเปลี่ยนบอร์ดเป็นขั้นตอนต่อไป

Q3: รุ่น Mate ของ 0i-D Mate รองรับตัวเลือกซอฟต์แวร์เหมือนกับ 0i-D เต็มรูปแบบหรือไม่?

ชุดตัวเลือกซอฟต์แวร์ที่มีให้ใน 0i-D Mate เป็นส่วนย่อยของเมนูตัวเลือกของ 0i-D เต็มรูปแบบ

ตัวเลือกที่ต้องการมากกว่าจำนวนแกนพื้นฐานหรือทรัพยากรฮาร์ดแวร์ของ Mate — เช่น การตัดเฉือนแบบ 5 แกนพร้อมกัน, การควบคุมเส้นทางเพิ่มเติม, หรือการควบคุม AI contour ประสิทธิภาพสูง — ไม่มีให้ใช้งานใน Mate

ตัวเลือกที่ลงทะเบียนบนบอร์ด A20B-8201-0088 (จัดเก็บในพื้นที่ FROM ของบอร์ดหรือผ่านระบบการลงทะเบียนตัวเลือกของ FANUC) จะเฉพาะเจาะจงกับการกำหนดค่าที่ซื้อของเครื่องจักรเดิม

บอร์ดทดแทนจะต้องมีตัวเลือกที่ลงทะเบียนเหมือนกัน หรือต้องกำหนดค่าให้ตรงกันผ่านกระบวนการลงทะเบียนคีย์ตัวเลือกของ FANUC

Q4: การเชื่อมต่อ FSSB ล้มเหลวได้อย่างไร และอาการเป็นอย่างไรเมื่อเกิดเหตุการณ์นี้?

ความล้มเหลวของ FSSB บน 0i-D Mate มักแสดงเป็นข้อผิดพลาดของเซอร์โวแกนที่ปรากฏขึ้นทันทีเมื่อเปิดเครื่อง ก่อนที่จะมีการเคลื่อนที่แกนใดๆ — เซอร์โวแอมพลิฟายเออร์ไม่สามารถสร้างการเชื่อมต่อการสื่อสารกับเมนบอร์ดได้

สาเหตุทั่วไปของความล้มเหลวของ FSSB ได้แก่: ความเสียหายทางกายภาพต่อสายเคเบิลใยแก้วนำแสง (แตก, งอ, หรือปนเปื้อนที่ปลายขั้วต่อ), ตัวรับส่งสัญญาณ FSSB ล้มเหลวบนเมนบอร์ดหรือแอมพลิฟายเออร์, หรือชิปสื่อสาร FSSB ล้มเหลวบนเมนบอร์ด

การเปลี่ยนสายเคเบิล FSSB เป็นขั้นตอนการวินิจฉัยแรก — สายเคเบิลเหล่านี้เป็นรายการที่ใช้แล้วหมดไปซึ่งสามารถซื้อแยกต่างหากได้

หากการเปลี่ยนสายเคเบิลไม่สามารถกู้คืนการสื่อสาร FSSB ได้ เมนบอร์ดหรืออินเทอร์เฟซ FSSB ของเซอร์โวแอมพลิฟายเออร์จำเป็นต้องได้รับการตรวจสอบเพิ่มเติม

Q5: สามารถซ่อมแซม A20B-8201-0088 ได้หรือไม่หลังจากความล้มเหลวที่เกิดจากไฟกระชาก?

ไฟกระชากที่รุนแรงพอที่จะทำให้เมนบอร์ดเสียหาย มักจะทำให้วงจรป้องกันอินพุตเสียหายก่อน (TVS diodes, MOVs) และอาจทำให้ชิปควบคุมแรงดันไฟฟ้าหรือชิปสื่อสาร FSSB เสียหายได้

ศูนย์ซ่อม FANUC เฉพาะทางที่มีการเข้าถึงชุดทดสอบ 0i-D มักจะสามารถซ่อมแซมบอร์ดที่เสียหายจากไฟกระชากได้โดยการเปลี่ยนส่วนประกอบป้องกันและการสื่อสารที่ได้รับผลกระทบ ทำให้บอร์ดกลับมาทำงานได้เต็มที่

ต้นทุนการซ่อมแซมเทียบกับต้นทุนของบอร์ดทดแทนขึ้นอยู่กับขอบเขตของความเสียหาย — บอร์ดที่มีร่องรอย PCB ไหม้หรือโปรเซสเซอร์ฝังตัวที่ล้มเหลวโดยทั่วไปไม่สามารถซ่อมแซมได้ในเชิงเศรษฐกิจ ในขณะที่บอร์ดที่มีความเสียหายของส่วนประกอบป้องกันเฉพาะจุดมักจะได้รับการกู้คืนสำเร็จ
