| สถานที่กำเนิด | เยอรมนี |
| ชื่อแบรนด์ | SIEMENS |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | 6GK1541-2BA00 |

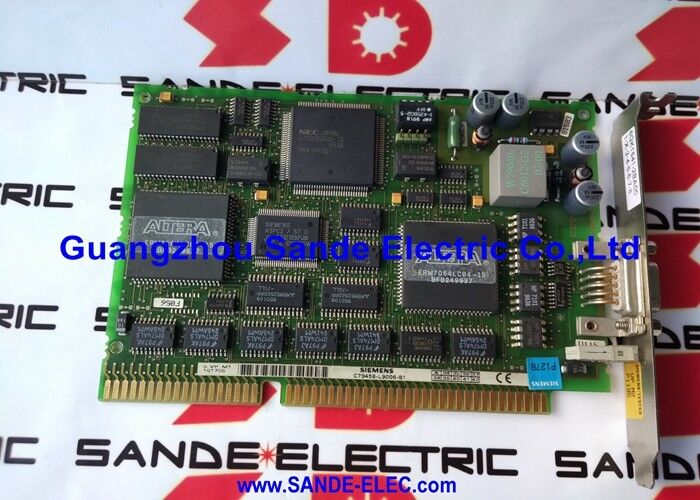

6GK1541-2BA00 คือ CP 5412/A2 ครับ เป็นพาร์ทพรีเซอร์สื่อสาร SIMATIC NET ที่ติดตั้งในสล็อตบัส ISA ของ PC และให้บริการโครงการ PROFIBUS master หรือ slaveการ์ดนี้เป็นวิธีแก้ไขฮาร์ดแวร์มาตรฐานสําหรับเชื่อมต่อ Siemens PG (อุปกรณ์การเขียนโปรแกรม) และคอมพิวเตอร์ทั่วไปที่ใช้ STEP 5, STEP 7 หรือซอฟต์แวร์วิศวกรรมและวินิจฉัย SIMATIC อื่น ๆ ไปยัง PROFIBUS DP / FMS เครือข่ายbus สนาม
CP 5412/A2 ("A2" = แฮร์ดแวร์เวอร์ชั่น 2) ให้ชั้นทางกายภาพของ PROFIBUS ที่จําเป็น and protocol handling that a standard PC's parallel or serial port cannot supply — PROFIBUS requires specific real-time communication that a dedicated processor card handles independently of the PC's main CPU.
| ปริมาตร | มูลค่า |
|---|---|
| ประเภท | CP 5412/A2 (ผู้ประมวลผลการสื่อสาร) |
| รถบัส | ISA (สถาปัตยกรรมมาตรฐานอุตสาหกรรม) |
| ความกว้างของบัส | 16 บิต |
| เวอร์ชั่น | A2 (ฉบับ 2) |
| หลักเกณฑ์ | PROFIBUS (DP และ FMS) |
| การใช้งาน | การเชื่อมต่อเครือข่าย PG/PC กับ PROFIBUS |
| ซีรี่ย์ | SIMATIC NET |
PROFIBUS (Process Field Bus) เป็นมาตรฐานการใช้งานในอุตสาหกรรมที่ใช้ในระบบ PLC SIMATIC ของซีเมนส์, เครื่อง CNC ของซินูเมอริค, ระบบขับเคลื่อน SIMODRIVE และเครื่องมือกระบวนการ:
PROFIBUS DP (Decentralized Peripherals)ตัวแปรที่พบทั่วไปที่สุดที่ออกแบบมาเพื่อการแลกเปลี่ยนข้อมูลอย่างรวดเร็วระหว่างตัวควบคุมหลัก (PLC หรือ CNC) และทาส I/O ที่กระจาย (สถานี I/O ระยะไกล, ไดรฟ์, เซนเซอร์)DP ใช้ความเร็วสูงสุด 12 Mbit/s.
PROFIBUS FMS (ระบุรายละเอียดข้อความสนาม):ตัวแปรเก่าแก่กว่าสําหรับการแลกเปลี่ยนข้อมูลระหว่างอุปกรณ์สนามที่ฉลาด
6GK1541-2BA00 CP 5412/A2 ให้คอมพิวเตอร์มีความสามารถในการปฏิบัติหน้าที่เป็น PROFIBUS master หรือ slave node ̇ ทําให้โปรแกรม STEP 5 หรือ STEP 7 สามารถเชื่อมต่อกับ PLC ออนไลน์อ่านการวินิจฉัย, ติดตามสถานะ I/O และดาวน์โหลดโปรแกรมโดยตรงผ่านเครือข่าย PROFIBUS
การเชื่อมต่อ PG/PC กับ PROFIBUSซีเมนส์ พีจี ที่ใช้โปรแกรมวิศวกรรม STEP 7 ต้องเชื่อมต่อกับเครือข่าย PROFIBUS DP เพื่อโปรแกรมหรือวินิจฉัยระบบ PLC SIMATIC S76GK1541-2BA00 CP 5412/A2 ให้อินเตอร์เฟซ PROFIBUS จากสล็อต ISA ของ PG.
การเข้าถึงการวินิจฉัยสําหรับระบบ PROFIBUS ที่เก่าแก่วิศวกรซ่อมแซมต้องวินิจฉัยเครือข่าย PROFIBUS DP เก่าขึ้น โดยใช้ PC PG หรือ PC อุตสาหกรรมที่มีสล็อต ISAการ์ด 6GK1541-2BA00 ให้การเชื่อมต่อเครือข่ายทางกายภาพและการจัดการโปรโตคอลสําหรับโปรแกรมวินิจฉัย.
Q1: โปรแกรมอะไรที่จําเป็นต้องใช้ 6GK1541-2BA00 สําหรับการสื่อสาร PROFIBUS?
CP 5412/A2 จําเป็นต้องมี Driver Windows และซอฟต์แวร์ SIMATIC NET ที่มักนํามาเป็นส่วนหนึ่งของแพคเกจซอฟต์แวร์ PC SIMATIC NET หรือการติดตั้งซอฟต์แวร์วิศวกรรม STEP 7ที่อยู่ PROFIBUS ของการ์ดและปารามิเตอร์การสื่อสารถูกตั้งค่าผ่าน SIMATIC NET อินเตอร์เฟซเครื่องมือการตั้งค่าเวอร์ชั่นโปรแกรมเฉพาะอย่างยิ่งต้องเข้ากันได้กับระบบปฏิบัติการโฮสต์ และการปรับปรุงฮาร์ดแวร์ CP 5412/A2
Q2: ระบบปฏิบัติการ 6GK1541-2BA00 รองรับอะไร?
CP 5412/A2 ได้ถูกออกแบบให้กับระบบปฏิบัติการ Microsoft Windows ที่ใช้ในช่วงการผลิต ̇ โดยหลักๆ Windows NT, Windows 98 และ Windows 2000การสนับสนุนระบบปฏิบัติการหลังขึ้นอยู่กับซอฟต์แวร์ SIMATIC NET ที่มีให้กับฮาร์ดแวร์ CP 5412การปรับปรุงฮาร์ดแวร์ A2 ตรงกับสภาพแวดล้อมซอฟต์แวร์ที่มีในช่วงปลายปี 1990 และต้นปี 2000
Q3: ความแตกต่างระหว่างบัตร CP 5412/A2 และบัตร CP PROFIBUS ล่าสุด (เช่น CP 5611) คืออะไร?
CP 5412/A2 (6GK1541-2BA00) ใช้บัส ISA เก่ากว่า ใส่ในสล็อตขยาย ISA ที่พบในอุปกรณ์ PG เก่ากว่าและ PC อุตสาหกรรมตั้งแต่ปี 1990การ์ดหลัง ๆ เช่น CP 5611 และ CP 5613 ใช้บัส PCIการ์ด PCI ให้ความกว้างแบนด์วิทของบัสที่สูงขึ้นและเข้ากันได้กับฮาร์ดแวร์ของ PC รุ่นปัจจุบันCP 5412/A2 สําหรับอุปกรณ์ที่ติดตั้ง ISA โดยเฉพาะ.
Q4: สายเคเบิลและเครื่องเชื่อม PROFIBUS อะไรที่จําเป็นกับ 6GK1541-2BA00?

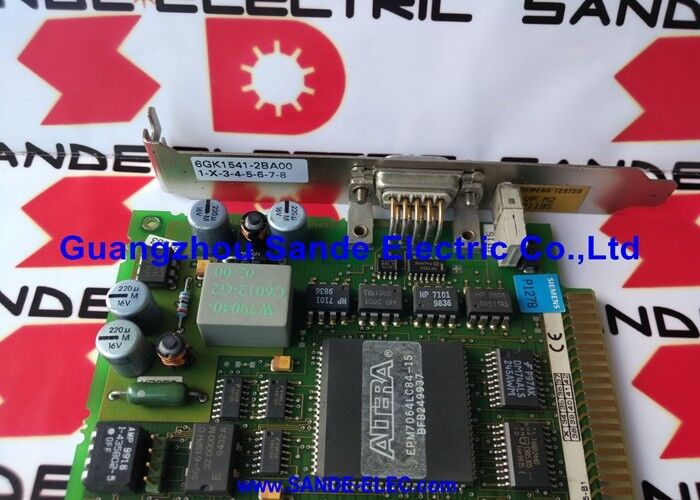

PROFIBUS DP/FMS ใช้เคเบิลคู่บิดแบบป้องกันพิเศษที่มีอุปสรรคเฉพาะ 150 Ωการเชื่อมต่อกับ CP 5412/A2 ผ่านตัวเชื่อมสัญลักษณ์ 9 ปิน Sub-D ผู้หญิงที่ครอบของบัตร, โดยสายสัญญาณ A และ B ของเคเบิล PROFIBUS เชื่อมต่อกับตําแหน่งปินที่กําหนดไว้ สําหรับการติดตั้งที่ปลายทางของส่วน PROFIBUSต้องเปิดตัวตัวต่อต้าน 150 Ω ที่หน่วยแรกและหน่วยสุดท้ายของสายไฟ.
Q5: 6GK1541-2BA00 เป็น master หรือ slave ของ PROFIBUS DP ไหม?
CP 5412/A2 สามารถทํางานเป็น PROFIBUS DP Class 1 master (ตัวควบคุมหลักที่จัดการการแลกเปลี่ยน I/O วนวนกับ DP slave)DP Class 2 master (โปรแกรมและการวินิจฉัย master) หน้าที่ที่ใช้โดย STEP 7 หรือ STEP 5 สําหรับการเข้าถึงออนไลน์, หรือเป็น DP slave (ที่ PC ตอบสนองคําขอ I / O จาก PLC master) บทบาทการทํางานถูกตั้งค่าผ่านโปรแกรม SIMATIC NET ใบฮาร์ดแวร์รองรับทั้งสามโหมด
