| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-1004-0960 |

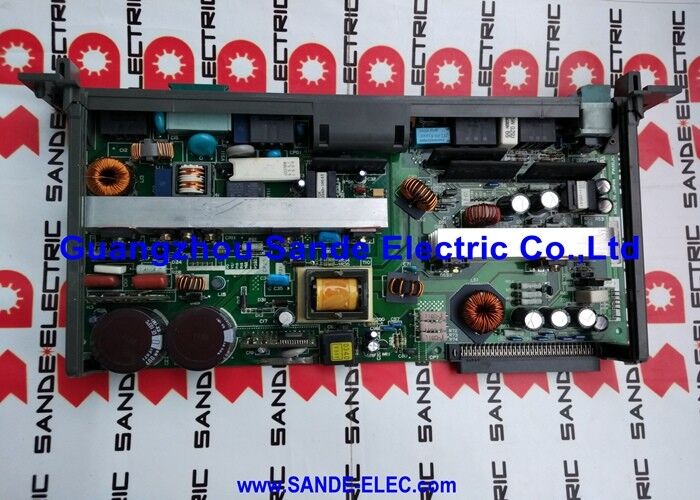

ซีรีส์ A20B-1004 เป็นตระกูลบอร์ดจ่ายไฟ FANUC ซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ PCB A20B ที่กว้างขวาง ซึ่งครอบคลุมบอร์ดควบคุม CNC บอร์ดอินเทอร์เฟซเซอร์โวไดรฟ์ โมดูลหน่วยความจำ และ PCB จ่ายไฟในผลิตภัณฑ์ FANUC หลายรุ่น
ภายในสถาปัตยกรรม CNC ของ FANUC บอร์ดจ่ายไฟในซีรีส์ A20B-1004 จะแปลงแรงดันไฟฟ้ากระแสสลับหรือกระแสตรงที่เข้ามาเป็นรางเอาต์พุต DC ที่มีการควบคุมซึ่งอุปกรณ์อิเล็กทรอนิกส์ภายในของ CNC ต้องการ โดยให้พลังงานแรงดันต่ำ (โดยทั่วไปคือ 5V, ±15V, 24V) ที่ขับเคลื่อนบอร์ดลอจิก อินเทอร์เฟซตัวเข้ารหัส โมดูลการสื่อสาร และแผงควบคุม
A20B-1004-0960 ที่ตำแหน่ง 096x ครอบครองช่วงที่กำหนดภายในซีรีส์ A20B-1004
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-1004-0960 |
| ชุด | A20B-1004 |
| พิสัย | 096x |
| พิมพ์ | พาวเวอร์ซัพพลาย |
| แอปพลิเคชัน | FANUC CNC/ระบบอัตโนมัติ |
| ผู้ผลิต | ฟานัค คอร์ปอเรชั่น |
แหล่งจ่ายไฟ CNC เช่น A20B-1004-0960 ทำหน้าที่สำคัญต่อบอร์ดทุกตัวในชุดควบคุม:
เอาต์พุต DC ที่มีการควบคุม:การสร้างและการรักษาเสถียรภาพของรางแรงดันไฟฟ้ากระแสตรงหลายราง (5V สำหรับลอจิก, ±15V สำหรับวงจรแอนะล็อก, 24V สำหรับ I/O และแผงควบคุม) ซึ่งกระจายไปยังบอร์ดทั้งหมดในชั้นวางควบคุม CNC
ข้อจำกัดการไหลเข้า:การควบคุมกระแสการชาร์จของตัวเก็บประจุเมื่อเปิดเครื่องเพื่อป้องกันการสะดุดอุปกรณ์ป้องกันการจ่ายไฟต้นทาง
การป้องกันแรงดันไฟฟ้าเกินและกระแสเกิน:การตรวจสอบรางจ่ายแต่ละรางเพื่อดูสภาวะความผิดปกติ และสร้างสัญญาณเตือนป้องกันก่อนที่บอร์ดดาวน์สตรีมจะเสียหาย
ความผิดปกติของแหล่งจ่ายไฟ CNC:ระบบ CNC ของ FANUC สูญเสียพลังการควบคุม — จอแสดงผลดับลงและไม่มีฟังก์ชันใดตอบสนอง แหล่งจ่ายไฟ A20B-1004-0960 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนคืนอำนาจการควบคุมให้กับ CNC
อะไหล่บำรุงรักษาตามแผน:โรงงานผลิตที่บำรุงรักษาอุปกรณ์ CNC ของ FANUC มีสต๊อก A20B-1004-0960 สำหรับระบบเฉพาะที่ติดตั้ง
คำถามที่ 1: ฉันจะยืนยันได้อย่างไรว่า A20B-1004-0960 เป็นแหล่งจ่ายไฟที่ถูกต้องสำหรับ FANUC CNC ของฉัน
อ่านหมายเลขชิ้นส่วนจากฉลากของบอร์ดที่ติดตั้งภายในชุดควบคุม CNC หากอ่านว่า A20B-1004-0960 แสดงว่าเป็นสินค้าทดแทนที่ได้รับการยืนยันแล้ว การอ้างอิงโยงกับแผนผังบอร์ดของคู่มือการบำรุงรักษา CNC ของ FANUC เพื่อยืนยันตำแหน่งการติดตั้งพาวเวอร์ซัพพลายและข้อกำหนดแรงดันไฟฟ้าเอาท์พุต
คำถามที่ 2: อาการอะไรบ่งชี้ถึงความล้มเหลวของพาวเวอร์ซัพพลาย A20B-1004-0960
โดยทั่วไปความล้มเหลวของแหล่งจ่ายไฟจะส่งผลกระทบต่อบอร์ด CNC ทั้งหมดพร้อมกัน: จอแสดงผลมืดโดยไม่มีการตอบสนอง ความล้มเหลวในการเปิดเครื่องโดยไม่มีการแสดงสัญญาณเตือน แรงดันไฟฟ้าเอาต์พุตไม่ถูกต้องบนรางจ่ายไฟ หรือพฤติกรรมของ CNC ที่ผิดปกติในฟังก์ชันต่างๆ แยกความแตกต่างจากข้อบกพร่องของบอร์ดเดี่ยว (ซึ่งส่งผลต่อฟังก์ชันเฉพาะ) — ข้อผิดพลาดของ PSU ส่งผลต่อทั้งระบบ
คำถามที่ 3: การเปลี่ยน A20B-1004-0960 ส่งผลต่อข้อมูล CNC ที่เก็บไว้หรือไม่
บอร์ดจ่ายไฟไม่ได้เก็บพารามิเตอร์หรือโปรแกรม CNC การเปลี่ยน A20B-1004-0960 จะไม่ส่งผลต่อข้อมูลที่เก็บไว้ อย่างไรก็ตาม หากความล้มเหลวของ PSU ทำให้เกิดการสูญเสียพลังงานอย่างกะทันหันโดยไม่มีการปิดเครื่องอย่างเหมาะสม ให้ตรวจสอบว่าโมดูลหน่วยความจำ CNC (SRAM, FROM) มีความสมบูรณ์ครบถ้วนหลังจากเปลี่ยนแล้วก่อนที่จะกลับสู่การผลิต
คำถามที่ 4: ESD และข้อควรระวังด้านความปลอดภัยใดบ้างที่ใช้เมื่อจัดการกับ A20B-1004-0960
ปิดเครื่อง CNC และแยกแหล่งจ่ายไฟหลักก่อนเข้าถึงชุดควบคุม แผงจ่ายไฟมีวงจรไฟฟ้าแรงสูงควบคู่ไปกับสัญญาณควบคุมแรงดันต่ำ — ตรวจสอบให้แน่ใจว่ารางจ่ายไฟทั้งหมดไม่มีการเชื่อมต่อพลังงานก่อนใช้งาน ใช้งานด้วยสายรัดข้อมือป้องกันไฟฟ้าสถิตแบบต่อสายดินบนพื้นผิวที่ปลอดภัยจาก ESD
