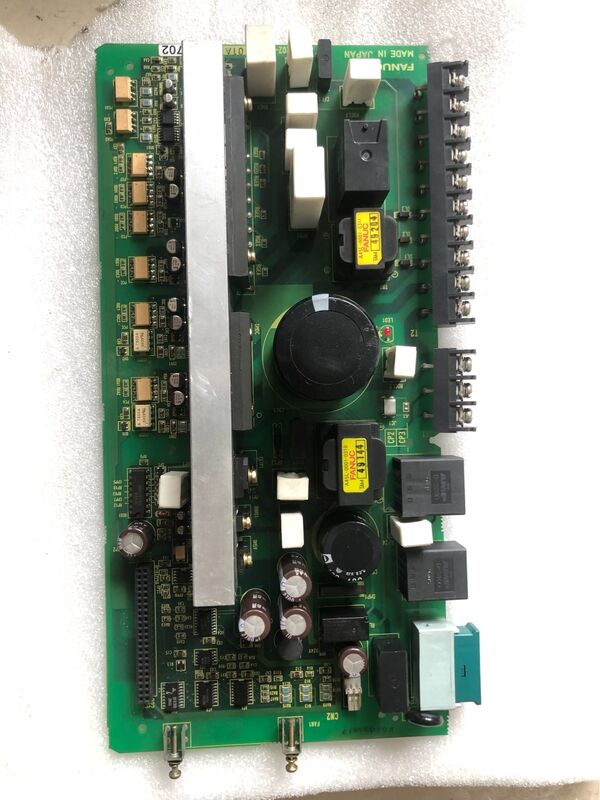

บอร์ดวงจร CNC Fanuc ใหม่ บอร์ดไดรเวอร์เซอร์โว A16B-2202-0184

A16B-2202-0184 | FANUC A16B-2202 ซีรีส์ PCB — ช่วง 018x / บอร์ดไดรฟ์อัลฟ่า / อะไหล่ไดรฟ์ CNC

A16B-2202 — ตระกูลบอร์ดไดรฟ์ FANUC Alpha

ซีรีส์ A16B-2202 คือตระกูลบอร์ดส่วนประกอบไดรฟ์ FANUC Alpha ที่ได้รับการยืนยันแล้ว ซึ่งครอบคลุมแผงสายไฟ, PCB อินเทอร์เฟซกำลังไฟ และแผงวงจรภายในสำหรับแอมพลิฟายเออร์เซอร์โว Alpha โมดูลจ่ายไฟ และไดรฟ์สปินเดิล

บอร์ดที่ได้รับการยืนยันภายในซีรีส์ A16B-2202 ประกอบด้วย PCB ที่ให้บริการ:

• โมดูลเซอร์โว Alpha SVM (แผงสายไฟเซอร์โวแอมพลิฟายเออร์)
• โมดูลจ่ายไฟ Alpha PSM (ยืนยันแล้ว: A16B-2202-0542 ภายใน A06B-6081-H103 PSM)
• โมดูลสปินเดิล Alpha SPM

A16B-2202-0184 ที่ตำแหน่ง 018x ครอบครองช่วงเริ่มต้นของการกำหนดหมายเลข A16B-2202 — ช่วง 018x สะท้อนถึงการสร้างส่วนประกอบไดรฟ์ Alpha รุ่นก่อนหน้าภายในซีรีส์

ข้อมูลผลิตภัณฑ์ที่สำคัญ

บอร์ดไดรฟ์ A16B-2202 — เลเยอร์อินเทอร์เฟซด้านพลังงาน

โมดูลไดรฟ์ Alpha ของ FANUC ใช้บอร์ด A16B-2202-series เป็น PCB อินเทอร์เฟซระดับพลังงานภายในแต่ละโมดูลไดรฟ์ บอร์ดเหล่านี้:

การเชื่อมต่อระดับพลังงาน:กำหนดเส้นทางสัญญาณไดรฟ์เกต เอาต์พุตเซ็นเซอร์ปัจจุบัน และสัญญาณการตรวจจับข้อผิดพลาดระหว่างฮาร์ดแวร์กำลังของโมดูลไดรฟ์และ PCB ควบคุม

การตรวจสอบการป้องกัน:รวบรวมสัญญาณอุณหภูมิ กระแสเกิน และบัสฟอลต์จากสเตจกำลัง และนำเสนอต่ออุปกรณ์อิเล็กทรอนิกส์ควบคุมสำหรับการดำเนินการป้องกัน

เส้นทางตัวเชื่อมต่อ:จัดให้มีจุดเชื่อมต่อทางกายภาพสำหรับขั้วต่อจ่ายไฟ สายเซ็นเซอร์ และสัญญาณควบคุมภายในโครงสร้างโมดูลไดรฟ์

สถานการณ์การใช้งาน

ข้อผิดพลาดของบอร์ดไดรฟ์อัลฟ่า:เซอร์โวหรือโมดูลจ่ายไฟของ FANUC Alpha ทำให้เกิดข้อผิดพลาดในขั้นตอนพลังงาน A16B-2202-0184 ได้รับการระบุจากป้ายภายในโมดูลไดรฟ์ การเปลี่ยนคืนค่าการทำงานของไดรฟ์

การบำรุงรักษาไดรฟ์:โรงงานผลิตที่บำรุงรักษาอุปกรณ์ขับเคลื่อน FANUC Alpha มีสต็อก A16B-2202-0184 สำหรับโมดูลขับเคลื่อนเฉพาะที่ติดตั้งไว้

คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะยืนยันได้อย่างไรว่า A16B-2202-0184 เป็นบอร์ดที่ถูกต้องสำหรับไดรฟ์ FANUC Alpha ของฉัน

อ่านหมายเลขชิ้นส่วนจากฉลากของบอร์ดภายในโมดูลไดรฟ์ หากเป็น A16B-2202-0184 แสดงว่าเป็นสินค้าทดแทนที่ได้รับการยืนยันแล้ว การอ้างอิงโยงกับตารางอะไหล่ของคู่มือการบำรุงรักษา FANUC Alpha ที่เกี่ยวข้อง เพื่อยืนยันตำแหน่งของบอร์ดภายในโมดูลไดรฟ์เฉพาะ

คำถามที่ 2: A16B-2202-0184 และ PCB ควบคุมในโมดูลไดรฟ์เดียวกันมีความสัมพันธ์กันอย่างไร

โมดูลไดรฟ์อัลฟ่าประกอบด้วยแผงหลักสองแผง A16B-2202-0184 จัดการการเชื่อมต่อระดับพลังงาน — การกำหนดเส้นทางเกตไดรฟ์ การตรวจจับกระแสไฟฟ้า และการรวบรวมสัญญาณข้อผิดพลาดจากระยะกำลัง PCB ควบคุมแยกต่างหากจะจัดการอัลกอริธึมไดรฟ์ การสื่อสาร และการควบคุมเซอร์โว ทั้งสองจะต้องทำงานอย่างถูกต้องเพื่อให้ไดรฟ์ทำงานได้

คำถามที่ 3: อาการเตือนของไดรฟ์บ่งชี้ถึงความผิดปกติของบอร์ด A16B-2202-0184

การแจ้งเตือนระดับพลังงาน - กระแสเกิน, ข้อบกพร่องของเกต IGBT หรือความผิดปกติของกระแสเฟสซึ่งปรากฏอย่างต่อเนื่องเมื่อเปิดใช้งานไดรฟ์ - แนะนำให้มีข้อบกพร่องของบอร์ดไดรฟ์ หากการทดสอบ PCB ควบคุม มอเตอร์ และแหล่งจ่ายไฟอย่างถูกต้อง แต่ยังมีสัญญาณเตือนระดับพลังงานอยู่ A16B-2202-0184 จะได้รับการวินิจฉัยลำดับถัดไป

คำถามที่ 4: ESD และข้อควรระวังด้านความปลอดภัยใดบ้างที่ใช้เมื่อจัดการกับ A16B-2202-0184

ปิดระบบขับเคลื่อน FANUC Alpha โดยสมบูรณ์ ตรวจสอบแรงดันไฟฟ้าบัส DC ต่ำกว่าระดับที่ปลอดภัยก่อนที่จะเข้าถึงบอร์ดภายใน — โมดูลไดรฟ์อัลฟ่าจะเก็บประจุบัสไว้หลังจากปิดเครื่อง จัดการ A16B-2202-0184 ด้วยสายรัดข้อมือป้องกันไฟฟ้าสถิตบนพื้นผิวที่ปลอดภัยจาก ESD
