| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8201-0081 |

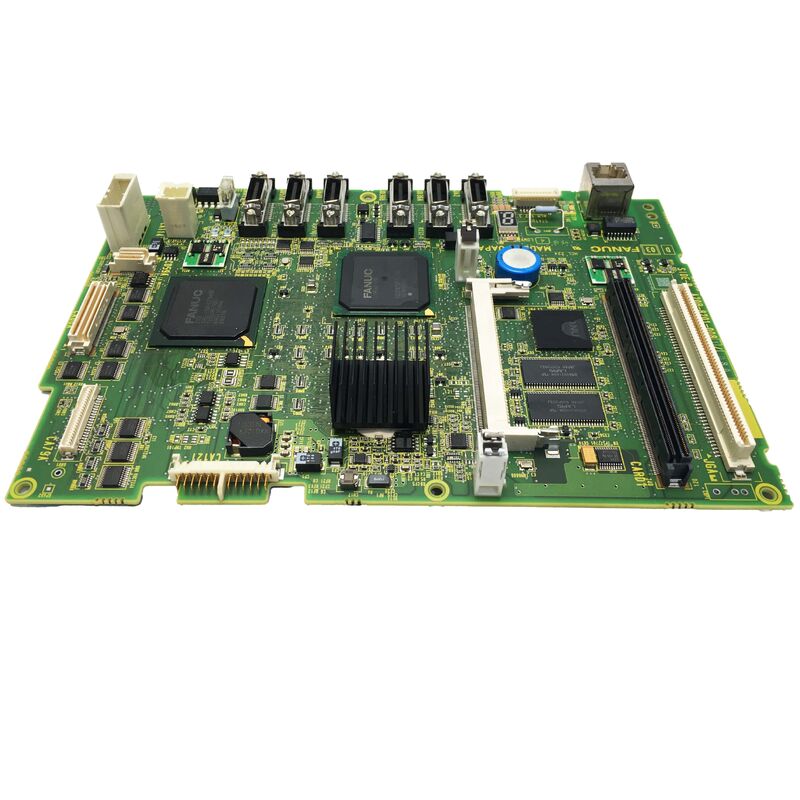

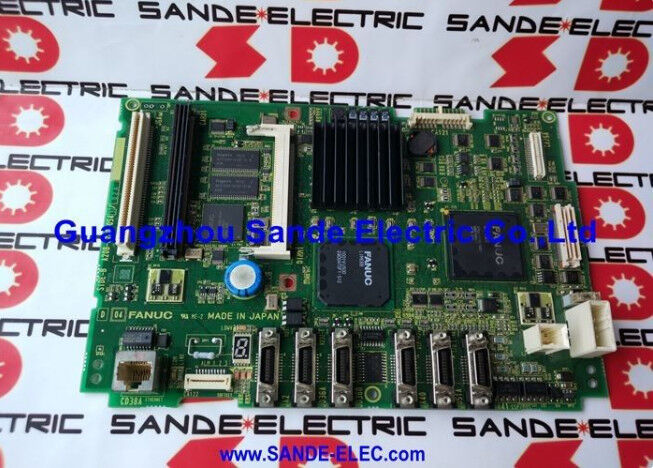

รายการFANUC A20B-8201-0081เป็นแผ่นวงจรพิมพ์หลักสําหรับ FANUC Series 0i-D วงศ์ CNC ที่ FANUC นํามาเพื่อนํามาควบคุม servo ดิจิตอล การประมวลผลบล็อกความเร็วสูงและความสามารถในการปรับปรุงการปรับปรุงในตลาดเครื่องมือขนาดกลางและขนาดเล็ก.
0i-D เป็นขั้นตอนการผลิตมากกว่า 0i-C นํามาซึ่งการปรับปรุงในความกว้างแดนการสื่อสาร FSSB servo การประมวลผลบล็อคที่เร็วขึ้นสําหรับการตัดและปรับปรุงความเร็วสูงการปรับสติปานที่ดีขึ้น, และประกอบหน้าที่ความปลอดภัยที่บูรณาการในเครื่องควบคุมขนาดคงที่เพื่อรองรับข้อจํากัดพื้นที่ของ lathes CNC compact และศูนย์การแปรรูป
ครอบครัวบอร์ด A20B-8201 สะท้อนการพัฒนาของ FANUC จากสถาปัตยกรรมพล็อกอินแบบโมดูล (ใช้ในซีรีส์ 16/18 และก่อนหน้านี้) ไปยังการออกแบบการบูรณาการสูง
ในขณะที่ตัวควบคุมรุ่นก่อน ๆ อาจกระจายฟังก์ชันไปทั่วสี่หรือห้าตัวแยกแยก sub-boards plug-in, A20B-8201-0081 ผสมผสาน CPU หลัก, อินเตอร์เฟซ FSSB servo bus,ช่องสื่อสารลําดับสปินด์, อินเตอร์เฟซพานีลผู้ใช้งาน, และเชื่อมต่อ I/O หลายบนบอร์ดเดียวและพื้นที่ฟิสิกอลที่เครื่องควบคุมใช้.
ซีรี่ย์ 0i-D ถูกยอมรับอย่างกว้างขวางว่าเป็น CNC ที่นิยามของปี 2010 สําหรับผู้สร้างเครื่องมือขนาดเล็กและประสิทธิภาพการใช้จ่ายทําให้มันเป็นทางเลือกหลักสําหรับ lathes CNC และศูนย์การแปรรูป 3 แกนในเอเชียและเพิ่มมากขึ้นในยุโรปและอเมริกาเหนือ.
ฐานที่ติดตั้งของเครื่องจักร 0i-D มีขนาดใหญ่ตามที่เหมาะสม ซึ่งขับเคลื่อนความต้องการต่อเนื่องสําหรับบอร์ด A20B-8201-0081 เมื่อเครื่องจักรที่ติดตั้งแก่และต้องการการบํารุงรักษา
| ปริมาตร | มูลค่า |
|---|---|
| ซีรีย์ CNC | 0i-D (0i-TD, 0i-MD) |
| สถาปัตยกรรม | โป้เดียวที่มีการบูรณาการสูง |
| อินเตอร์เฟซเซอร์โว | FSSB (Fiber-optic Serial Servo Bus) |
| การ์ดแกนที่เข้ากันได้ | A20B-3300-0767 (และที่เกี่ยวข้อง) |
| ซีรี่ย์ | A20B-8201 |
| สถานะ | หยุดผลิต อะไหล่ที่ว่าง |
| สาเหตุ | ญี่ปุ่น |
การปรับปรุงของ 0i-D มากกว่า 0i-C ได้มุ่งเน้นใน 3 ด้านที่สําคัญที่สุดสําหรับผู้ผลิตเครื่องมือ: การทํางานของเซอร์โว, ความเร็วในการประมวลผลโปรแกรม และความปลอดภัย
การทํางานของ FSSB:รถบัส FSSB ใน 0i-D ทํางานในวงจรการสื่อสารที่เร็วกว่า 0i-Cซึ่งทําให้การปิดวงกลมในตําแหน่งที่แน่นกว่า และผลประกอบการติดตามที่ดีกว่าในอัตราการให้อาหารที่สูง.
สําหรับเครื่องมือเครื่องจักรที่ตัดรูปร่างที่ซับซ้อนในความเร็วสูงนี้หมายถึงการเสร็จสิ้นพื้นผิวเรียบและความแม่นยําที่ดีกว่าที่การเปลี่ยนแปลงมุมที่เครื่องยนต์ชะลอและเร่งอีกครั้งระหว่างการเคลื่อนไหว.
การประมวลผลโปรแกรม:CPU ของ 0i-D ที่สามารถเข้าถึงผ่านบอร์ด A20B-8201-0081 ได้ถึงอัตราการประมวลผลบล็อกที่สูงกว่ารุ่นก่อน
นี่คือที่เกี่ยวข้องกับโปรแกรมการแปรรูปความเร็วสูงที่มีการเคลื่อนไหวส่วนสั้นหลายส่วน (ปกติใน 3D การทําปลายพื้นผิว) ที่ CNC ต้องอ่าน,และดําเนินการหลายพันบล็อคต่อนาที โดยไม่มีแกนทํางานออกจากการเคลื่อนไหวที่โปรแกรมและชั่วคราวที่อยู่.
อัตราการแปรรูปบล็อกที่สูงขึ้นทําให้อัตราการให้อาหารที่สูงขึ้นบนบริเวณที่ซับซ้อนโดยไม่ต้องมีปัญหา "อดอยาก" นี้
PMC และฟังก์ชันความปลอดภัย:โปรเซสเซอร์ PMC ที่บูรณาการของ 0i-D ทําการดําเนินการตามโลจิกของผู้สร้างเครื่องมือผ่านบอร์ด CPU หลัก มีอัตราการสแกนที่ขยายขึ้น และมีความจํา PMC ที่มีมากขึ้นFANUC นําตัวเลือกฟังก์ชันความปลอดภัยเข้าสู่รุ่น 0i-D หน้าที่ติดตามความเร็วและตําแหน่งที่ทําให้การทํางานที่ลดความเร็วปลอดภัยกับเครื่องป้องกันเปิดโดยไม่ต้องการ PLC ความปลอดภัยที่แยกออกไปโดยสิ้นเชิง
การเปลี่ยนบอร์ดหลัก เป็นวิธีการบํารุงรักษาความปลอดภัยที่มีความเสี่ยงสูงที่สุด ในระบบ CNC และ 0i-D ก็ไม่ใช่การยกเว้น
The consequences of an inadequate backup before proceeding can range from an afternoon of parameter re-entry to weeks of machine re-qualification — depending on what data was lost and whether backup copies existed.
ก่อนที่จะปิดเครื่องสําหรับการเปลี่ยนบอร์ด ข้อมูลต่อไปนี้จะต้องสํารองไว้ในสื่อภายนอก (บัตรความจํา, USB หรือการเชื่อมต่อ RS-232C,ขึ้นอยู่กับสิ่งที่หน่วย MDI ของเครื่องรองรับ): ปริมาตร CNC ทั้งหมด โปรแกรมชิ้นส่วนทั้งหมดที่บันทึกไว้ในความจํา CNC โปรแกรมบันได PMC และปริมาตร PMC ทั้งหมดของเครื่องมือออฟเซตและข้อมูลความสอดคล้องการทํางานและโปรแกรมแมคโรที่กําหนดเองหรือวงจรที่กําหนดโดยผู้ใช้.
คู่มือการบํารุงรักษาของ 0i-D ให้วิธีการที่แม่นยําสําหรับแต่ละประเภทข้อมูล
แบตเตอรี่สํารอง SRAM ในระบบ 0i-D ที่รักษาความทรงจํา CNC อยู่ระหว่างการปิดไฟ ควรตรวจสอบค่าชาร์จที่เหลือก่อนเริ่มการดําเนินการ
แบตเตอรี่ที่กําลังจะหมดอาจสูญเสียข้อมูล แม้กระทั่งในช่วงการปิดพลังงานที่จําเป็นสําหรับการเปลี่ยนบอร์ด
หลังจากติดตั้งบอร์ดสํารอง A20B-8201-0081 ทั้งหมดข้อมูลที่บันทึกไว้ในระบบสํารองจะต้องถูกซ่อมแซมในลําดับที่ถูกต้อง ∙ ปารามิเตอร์ก่อน (ก่อนการเคลื่อนไหวของแกนใด ๆ) แล้วข้อมูล PMCแล้วโปรแกรมและการชดเชยเครื่องจักรต้องกลับไปที่ตําแหน่งเดิม และตรวจสอบความแม่นยําของแกน ก่อนที่จะกลับไปผลิต
คําถามที่ 1: เครื่อง CNC เริ่มทํางาน แต่หยุดที่ระบบเตือน และจะไม่ดําเนินการผ่านหน้าจอเริ่มต้น
เตือน ระบบเวลาเริ่มต้นอาจมาจากหลายแหล่ง ไม่จําเป็นต้องเป็นบอร์ดหลัก ตรวจสอบจอตรวจสอบ LED บนหน้าบอร์ดหลักก่อน:ตําแหน่ง LED แสดงรหัสที่ระบุว่า การทดสอบตัวเองของระบบย่อยใดที่ล้มเหลวระหว่างการเริ่มต้น.
สาเหตุที่ไม่มาจากพานที่พบกันในช่วงนี้ ได้แก่ แบตเตอรี่ SRAM เต็มหมด (ทําให้เกิดสัญญาณเตือนความเสียหายในความจํา) โมดูล FROM มีความผิดพลาดการตรวจสอบหรือการเชื่อมต่อการสื่อสาร FSSB กับเครื่องเสริมพลังงาน.
หมดการตรวจสอบเหล่านี้ ก่อนสรุปว่าบอร์ดเองได้ล้มเหลว หากการจัดเรียง LED แสดงให้เห็นเครื่องประมวลผลหรือสัญญาณเตือนบัสภายใน, บอร์ดหลักคือเป้าหมายการเปลี่ยนที่ถูกต้อง.
Q2: A20B-8201-0081 สามารถใช้ในการปรับปรุงเครื่องควบคุมซีรีส์ 0i-C ได้หรือไม่?
หมายเลข A20B-8201-0081 ได้ถูกออกแบบมาโดยเฉพาะสําหรับแพลตฟอร์มฮาร์ดแวร์ 0i-Dแผนที่ผู้ใช้งาน) ต่างกันจากรุ่น 0i-Cสถาปัตยกรรมโปรแกรมก็แตกต่างกันด้วย
สองรุ่นนี้ไม่สอดคล้องกันในระดับบอร์ดหลัก
Q3: ข้อมูลอะไรถูกเก็บไว้ในแบบ A20B-8201-0081 ของสํารองเมื่อมันมาใหม่หรือปรับปรุงใหม่?
บอร์ดใหม่หรือที่ปรับปรุงใหม่จะมาพร้อมกับความจําว่าง (ต้องการปารามิเตอร์และโครงการเต็มจํานวน) หรือมีการตั้งค่าโดยกําหนดโดยโรงงานของ FANUCไม่มีเงื่อนไขใด ๆ ที่ตรงกับการตั้งค่าของเครื่องจักรเฉพาะ.
ปริมาตร CNC, การลงทะเบียนตัวเลือก, ระดับ PMC, และข้อมูลโปรแกรมทั้งหมดต้องบรรทุกจากสํารองที่ทําขึ้นก่อนการถอนบอร์ด
นี่คือสิ่งที่คาดหวังและปกติ ณ จุดสําคัญคือการมีสํารองที่สมบูรณ์แบบและปัจจุบัน ก่อนที่จะเริ่มต้นการดําเนินการ
Q4: เครื่องเป็น lathes CNC กับแกน C และเครื่องมือสด A20B-8201-0081 รองรับการตั้งค่านี้หรือไม่
ใช่ 0i-D รองรับการตั้งค่าหลายแกน รวมถึงแกน C (หมุนเป็นแกน CNC ที่ควบคุม)ขึ้นอยู่กับตัวเลือกโปรแกรมที่จดทะเบียนในระบบ.
ตัวเลือกเหล่านี้ถูกกําหนดไว้ในโปรแกรม FROM ที่ติดตั้งบนบอร์ดหลัก และในการลงทะเบียนตัวเลือก FANUC สําหรับระบบยืนยันว่าเวอร์ชั่นโปรแกรมและการลงทะเบียนตัวเลือกของบอร์ดสํารองตรงกับระบบเดิม ก่อนที่จะดําเนินการ.
การจดทะเบียนออปชั่นในระบบ FANUC ถูกผูกพันกับการปรับแต่งฮาร์ดแวร์ และต้องจดทะเบียนใหม่หลังจากการเปลี่ยนบอร์ดหลัก
Q5: ความเสี่ยงของการใช้ A20B-8201-0081 โดยไม่ใช้มาตรการป้องกัน ESD ที่เหมาะสมคืออะไร?
บอร์ดมีวงจรบูรณาการ CMOS ความหนาแน่นสูงหลายวง ซึ่งมีความเปราะบางต่อการกระชากไฟฟ้า
ความเสียหายจาก ESD เป็นอันตรายมาก เพราะมันมักจะทําให้เกิดความล้มเหลวที่ซ่อนอยู่แต่ล้มเหลวก่อนกําหนด สัปดาห์หรือเดือนต่อมา เนื่องจากความตึงเครียดการแยกแยกที่ลดลงในองค์ประกอบที่ได้รับความเครียด แต่ไม่ได้ถูกทําลายทันที.
มักจะใช้เข็มขัดข้อมือที่ติดดินบนพื้นที่ทํางานที่ปลอดภัยจาก ESD โดยการใช้เข็มขัดในถุงกันสภาพถาวรจนถึงเวลาติดตั้งพล็อตสํารองควรเก็บไว้ในบรรจุกันสแตตติก จนกว่าจะจําเป็น.
