| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8200-0849 |
หมายเลขชิ้นส่วน: A20B-8200-0849
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
หมวดหมู่ผลิตภัณฑ์: PCB — เมนบอร์ด CPU (เมนบอร์ด)
ซีรีส์: A20B-8200 — ตระกูลเมนบอร์ดควบคุมหลัก CNC ของ FANUC ซีรีส์ 0i-D

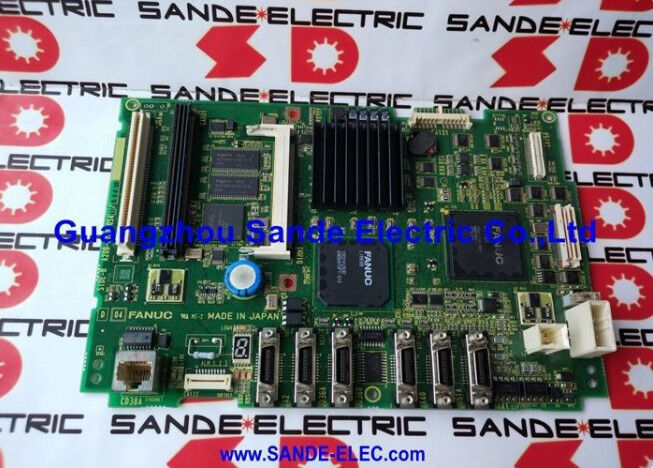

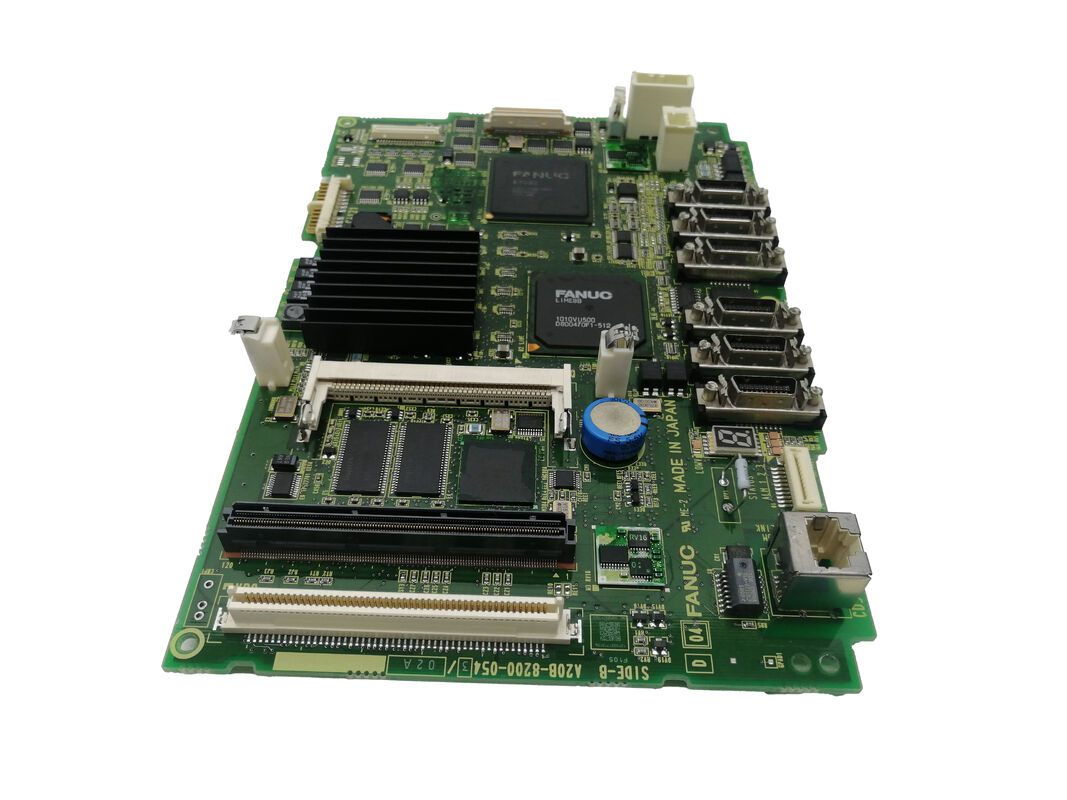

FANUC A20B-8200-0849 คือฮาร์ดแวร์รุ่น A5 ของเมนบอร์ดสำหรับคอนโทรลเลอร์ CNC FANUC ซีรีส์ 0i-D ภายในตระกูลเมนบอร์ด A20B-8200 รุ่น 0i-D ได้ผ่านการปรับปรุงฮาร์ดแวร์ตามลำดับเมื่อ FANUC อัปเดตข้อกำหนดส่วนประกอบและปรับปรุงความน่าเชื่อถือของบอร์ดตลอดอายุการใช้งานของผลิตภัณฑ์
รุ่น A1 (A20B-8200-0541) เป็นรุ่นดั้งเดิม
รุ่น A3 ตามมา (A20B-8200-0847) รุ่น A5 (A20B-8200-0849) เป็นรุ่นล่าสุดในสายเมนบอร์ด 0i-D ซึ่งรวมเอาส่วนประกอบล่าสุดที่เลือกสรรมา ในขณะที่ยังคงความเข้ากันได้ทางฟังก์ชันอย่างสมบูรณ์กับซอฟต์แวร์ CNC 0i-D
0i-D เป็น CNC กระแสหลักที่ผลิตจำนวนมากของ FANUC — คอนโทรลเลอร์ที่อยู่เบื้องหลังเครื่องกลึง เครื่องกัด เครื่องเจียร และเครื่องมือกลอเนกประสงค์หลายแสนเครื่องที่ผลิตโดยผู้ผลิตเครื่องมือกลรายใหญ่ตลอดช่วงปี 2000 และ 2010
เครื่อง 0i-D ทุกเครื่อง ไม่ว่าจะควบคุมเครื่องกลึงแบบสองแกนหรือเครื่องกัดแบบสี่แกน ก็ต้องพึ่งพาเมนบอร์ดในการประมวลผลซอฟต์แวร์ระบบ CNC สื่อสารกับแอมพลิฟายเออร์เซอร์โวผ่าน FSSB ควบคุมสปินเดิลผ่านอินเทอร์เฟซแบบอนุกรม จัดการ I/O ของเครื่องจักรผ่าน I/O Link และขับเคลื่อนจอแสดงผลแผงควบคุม
บอร์ด A5 ทำหน้าที่ทั้งหมดเหล่านี้เหมือนกับรุ่น A1 และ A3 ก่อนหน้านี้
จากมุมมองของซอฟต์แวร์เครื่องจักร ไม่มีความแตกต่างที่มองเห็นได้ระหว่างฮาร์ดแวร์รุ่นต่างๆ สำหรับวิศวกรซ่อมบำรุง ความสำคัญของ A5 นั้นเป็นประโยชน์ในทางปฏิบัติ: เมื่อจัดหาเมนบอร์ดทดแทนสำหรับเครื่อง 0i-D รุ่น A5 เป็นรุ่นปัจจุบันที่มีอยู่และเป็นตัวทดแทนที่เหมาะสมสำหรับเมนบอร์ด 0i-D รุ่นก่อนหน้าใดๆ
| พารามิเตอร์ | ค่า |
|---|---|
| CNC ที่รองรับ | FANUC Series 0i-D (0i-MD, 0i-TD) |
| ฮาร์ดแวร์รุ่น: | A5 (รุ่นล่าสุดในซีรีส์เมนบอร์ด 0i-D) |
| อินเทอร์เฟซเซอร์โว: | FSSB (Fibre-optic Serial Servo Bus) |
| อินเทอร์เฟซสปินเดิล: | สปินเดิลแบบอนุกรม (ขั้วต่อ JA7x) |
| เครือข่าย: | อีเธอร์เน็ตแบบฝัง |
| บัส I/O: | I/O Link (JD51A) |
| โมดูลเสียบ: | การ์ดแกน, โมดูล FROM/SRAM, การ์ดตัวเลือก |
| แทนที่: | A20B-8200-0541 (A1), A20B-8200-0847 (A3) |
| ต้องสำรองข้อมูล SRAM: | ใช่ — จำเป็นก่อนเปลี่ยน |
| สถานะ: | พร้อมจำหน่าย — ปรับปรุงใหม่, ทดสอบแล้ว |
| แหล่งกำเนิด: | ญี่ปุ่น |
การทำความเข้าใจลำดับการปรับปรุงเมนบอร์ด A20B-8200 ช่วยในการจัดซื้อและการวินิจฉัยข้อผิดพลาด
รุ่น A1 (A20B-8200-0541): ฮาร์ดแวร์เมนบอร์ด 0i-D ดั้งเดิม พบในเครื่อง 0i-D ที่ผลิตในช่วงปีแรกๆ ของคอนโทรลเลอร์รุ่นนี้
รุ่น A3 (A20B-8200-0847): การอัปเดตฮาร์ดแวร์รุ่นที่สอง การเปลี่ยนแปลงส่วนประกอบช่วยปรับปรุงประสิทธิภาพความร้อนและความน่าเชื่อถือในระยะยาว
รุ่น A5 (A20B-8200-0849): ฮาร์ดแวร์รุ่นปัจจุบัน แสดงถึงการเลือกส่วนประกอบล่าสุดของ FANUC สำหรับแพลตฟอร์ม 0i-D รุ่น A5 เป็นตัวทดแทนที่แนะนำสำหรับเมนบอร์ด 0i-D รุ่นก่อนหน้าทั้งหมด
ในทั้งสามกรณี ซอฟต์แวร์ CNC ที่โหลดในโมดูล FROM จะเหมือนกัน และพารามิเตอร์เครื่องจักรใน SRAM สามารถใช้งานร่วมกันได้โดยตรง
บอร์ด A5 ที่ติดตั้งในเครื่องที่เดิมติดตั้งบอร์ด A1 โดยใช้โมดูล FROM/SRAM และพารามิเตอร์เดียวกัน จะทำงานเหมือนกับฮาร์ดแวร์ดั้งเดิมจากมุมมองของซอฟต์แวร์ควบคุมของเครื่องจักร
เมนบอร์ดเป็นส่วนประกอบที่สำคัญที่สุดเพียงชิ้นเดียวในคอนโทรลเลอร์ 0i-D มันจัดการ:
การสื่อสารเซอร์โว FSSB แอมพลิฟายเออร์เซอร์โวทั้งหมด — ไม่ว่าจะขับเคลื่อนแกน X, Y, Z หรือแกนหมุน — สื่อสารกับเมนบอร์ดผ่านบัสใยแก้วนำแสง FSSB คำสั่งตำแหน่ง การป้อนกลับความเร็ว และข้อมูลสัญญาณเตือนเซอร์โวทั้งหมดเดินทางบนลิงก์นี้
วงจร FSSB ที่ล้มเหลวบนเมนบอร์ดจะทำให้เกิดรหัสสัญญาณเตือนแกนทันทีเมื่อเปิดเครื่อง
สปินเดิลแบบอนุกรม แอมพลิฟายเออร์สปินเดิล (Alpha i SPM หรือ Beta i SPM) รับคำสั่งความเร็วและข้อมูลตำแหน่งผ่านอินเทอร์เฟซสปินเดิลแบบอนุกรม (ขั้วต่อ JA7A)
การวางแนวสปินเดิล การซิงโครไนซ์การต๊าปแบบแข็ง และการควบคุมแกน Cs ทั้งหมดขึ้นอยู่กับลิงก์นี้
I/O Link I/O ของเครื่องจักร — สวิตช์จำกัด, ตัวล็อคประตู, ตัวตั้งค่าเครื่องมือ, การควบคุมสารหล่อเย็น, ตัวเปลี่ยนพาเลท — เชื่อมต่อผ่านบัสอนุกรม I/O Link ที่ปลายที่ JD51A บนเมนบอร์ด
เชน I/O Link ขยายไปยังโมดูล I/O แบบกระจายรอบเครื่องจักร
อีเธอร์เน็ตแบบฝัง พอร์ตอีเธอร์เน็ตในตัวของ 0i-D (สำหรับการทำงาน DNC, การรวบรวมข้อมูล MTConnect หรือการตรวจสอบระยะไกล FOCAS2) ถูกรวมไว้ในเมนบอร์ด
ไม่จำเป็นต้องมีการ์ดตัวเลือกการสื่อสารแยกต่างหากสำหรับการเชื่อมต่ออีเธอร์เน็ตมาตรฐาน
แผงควบคุมและจอแสดงผล เมนบอร์ดขับเคลื่อนอินเทอร์เฟซคีย์บอร์ด MDI และเอาต์พุตการแสดงผลของ CNC ผ่านขั้วต่อจอแสดงผล รองรับหน่วย LCD ขนาด 7.2 นิ้ว และ 8.4 นิ้ว ที่ติดตั้งทั่วไปในเครื่อง 0i-D
การเปลี่ยน A20B-8200-0849 เป็นไปตามขั้นตอนมาตรฐานของเมนบอร์ด 0i-D ของ FANUC:
ขั้นตอนที่ 1 — สำรองข้อมูล SRAM ก่อนถอดบอร์ด ให้ทำการสำรองข้อมูลทั้งหมดผ่านหน้าจอการบูต CNC บันทึกลงในการ์ดหน่วยความจำ FANUC หรือ PC ผ่าน RS-232C
การสำรองข้อมูลจะบันทึกพารามิเตอร์ทั้งหมด, ลำดับขั้น PMC, ข้อมูลเครื่องมือ, พิกัดงาน และโปรแกรมชิ้นส่วนที่บันทึกไว้
ขั้นตอนที่ 2 — การสำรวจรายการโมดูล จดบันทึกว่ามีโมดูลเสียบใดบ้างบนบอร์ดเดิม
โมดูลเหล่านี้ — การ์ดควบคุมแกน, โมดูล FROM/SRAM, การ์ดตัวเลือกใดๆ — จะถูกย้ายไปยังบอร์ด A5 ใหม่
ขั้นตอนที่ 3 — การสลับทางกายภาพ ปิดเครื่อง รอให้ตัวเก็บประจุคายประจุ ถอดโมดูลออกจากบอร์ดเดิม ติดตั้งลงบนบอร์ด A5 ติดตั้งบอร์ด A5
ขั้นตอนที่ 4 — การกู้คืน SRAM บูตในโหมดบูต โหลดข้อมูลสำรอง SRAM จากสื่อสำรอง ยืนยันว่าข้อมูลทั้งหมดอยู่ครบถ้วน
ขั้นตอนที่ 5 — การตรวจสอบการทำงาน เปิดเครื่องตามปกติ ตรวจสอบว่าแกนทั้งหมดพร้อม, สปินเดิลพร้อม, PMC ทำงาน, สถานะ I/O ถูกต้อง
คำถามที่ 1: เครื่อง 0i-D มีเมนบอร์ด A1 ดั้งเดิม (A20B-8200-0541) สามารถใช้ A5 (A20B-8200-0849) แทนได้โดยตรงหรือไม่?
ใช่ รุ่น A5 เป็นตัวทดแทนปัจจุบันสำหรับเมนบอร์ด 0i-D รุ่นก่อนหน้าทั้งหมด โมดูลเสียบทั้งหมดจากบอร์ด A1 สามารถติดตั้งบนบอร์ด A5 ได้โดยตรง
ข้อมูล SRAM ที่สำรองจากเครื่อง A1 สามารถกู้คืนไปยังบอร์ด A5 ได้โดยไม่ต้องแก้ไขใดๆ
หลังจากการกู้คืน เครื่องจะทำงานเหมือนเดิม
คำถามที่ 2: หลังจากติดตั้ง A20B-8200-0849 แล้ว CNC แสดงสัญญาณเตือน "SR" เมื่อเริ่มต้นทำงาน สิ่งนี้บ่งชี้อะไร?
สัญญาณเตือนซีรีส์ SR เมื่อเริ่มต้นทำงานครั้งแรกหลังจากการเปลี่ยนเมนบอร์ด บ่งชี้ถึงปัญหาข้อมูล SRAM — ไม่ว่าการกู้คืนจะไม่สมบูรณ์ ไฟล์สำรองเสียหาย หรือกระบวนการกู้คืนถูกขัดจังหวะ ลองกู้คืน SRAM อีกครั้งจากเมนูบูต
หากยืนยันว่าไฟล์สำรองถูกต้องและการกู้คืนเสร็จสมบูรณ์โดยไม่มีข้อผิดพลาด สัญญาณเตือน SR ควรจะหายไป หากไม่มีการสำรองข้อมูลก่อนถอดบอร์ดออก เนื้อหา SRAM จะเป็นค่าเริ่มต้นจากโรงงาน และต้องป้อนพารามิเตอร์เฉพาะของเครื่องจักรใหม่ทั้งหมด
คำถามที่ 3: สัญญาณเตือน FSSB ปรากฏขึ้นทันทีหลังจากติดตั้ง A20B-8200-0849 แม้ว่าแอมพลิฟายเออร์เซอร์โวทั้งหมดจะเปิดอยู่ ควรตรวจสอบอะไรก่อน?
สาเหตุที่พบบ่อยที่สุดของสัญญาณเตือน FSSB ทันทีหลังจากการเปลี่ยนเมนบอร์ดคือสายเคเบิลใยแก้วนำแสง FSSB ที่ถูกรบกวน ระหว่างการจัดการบอร์ด สายเคเบิลใยแก้วที่ขั้วต่อ COP10A บนเมนบอร์ดอาจหลุดหรือปนเปื้อนที่ปลายเส้นใย
ตรวจสอบการเชื่อมต่อใยแก้ว FSSB แต่ละอันที่เมนบอร์ด — ยืนยันว่าแต่ละอันเสียบแน่นและล็อคอยู่ ทำความสะอาดปลายเส้นใยด้วยผ้าแห้งที่ไม่มีขุยหากพบสิ่งปนเปื้อน
คำถามที่ 4: สามารถใช้ A20B-8200-0849 ในเครื่อง 0i-F ได้หรือไม่?
ไม่ 0i-D (ตระกูลเมนบอร์ด A20B-8200) และ 0i-F (ตระกูลเมนบอร์ดที่แตกต่างกัน) เป็นคอนโทรลเลอร์คนละรุ่นกัน มีสถาปัตยกรรมฮาร์ดแวร์ที่แตกต่างกัน
A20B-8200-0849 มีไว้สำหรับคอนโทรลเลอร์ 0i-D โดยเฉพาะ 0i-F ต้องการเมนบอร์ดของตัวเอง ซึ่งไม่สามารถใช้งานร่วมกับฮาร์ดแวร์ 0i-D ได้
คำถามที่ 5: ฮาร์ดแวร์รุ่น A5 แตกต่างจาก A1 อย่างไรในมุมมองของช่างซ่อมบำรุง?
จากมุมมองการทำงาน ไม่มีความแตกต่าง — A5 ทำงานด้วยซอฟต์แวร์เดียวกันและเชื่อมต่อกับฮาร์ดแวร์ต่อพ่วงเดียวกันในลักษณะเดียวกับ A1
จากมุมมองทางกายภาพ ตำแหน่งขั้วต่อบางส่วน การจัดวางส่วนประกอบ หรือรายละเอียดการจัดวางบอร์ดเล็กน้อยอาจแตกต่างกันไปในแต่ละรุ่น ดังนั้นรูปถ่ายการติดตั้งจากบอร์ด A1 เดิมจึงไม่ควรถือเป็นข้อมูลอ้างอิงเพียงอย่างเดียวสำหรับการติดตั้ง A5 — โปรดอ้างอิงขั้วต่อทางกายภาพและป้ายกำกับบนบอร์ด A5 เอง
ความเข้ากันได้ของพารามิเตอร์และข้อมูลสมบูรณ์: ไม่จำเป็นต้องมีการปรับเปลี่ยนพารามิเตอร์เครื่องจักรเมื่อเปลี่ยน A1 เป็น A5
