| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

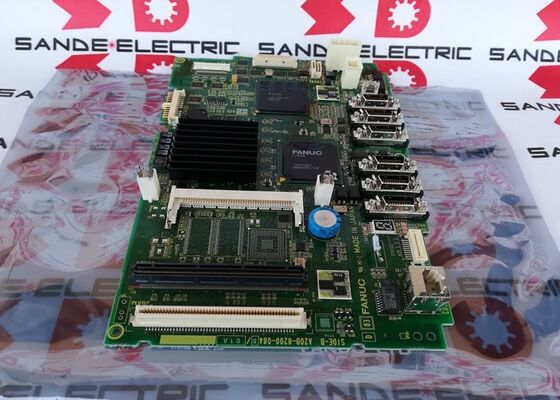

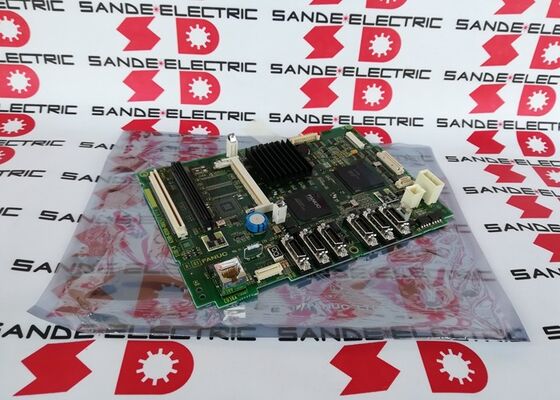

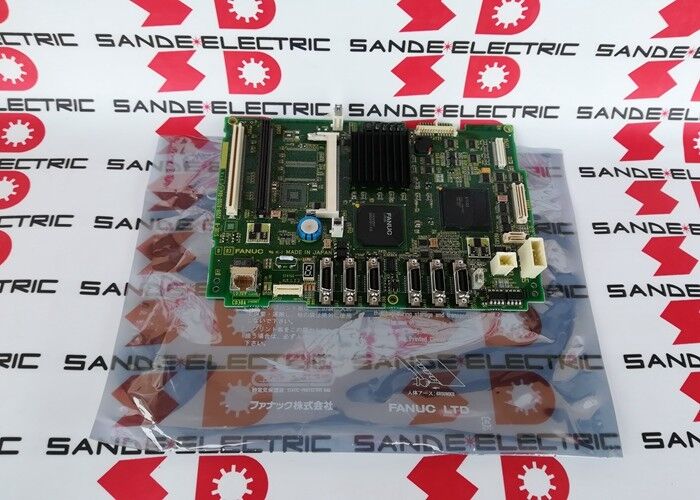

| หมายเลขรุ่น | A20B-8200-0848 |
แพลตฟอร์ม FANUC Series 0i-D ใช้หลายรูปแบบหลักของ PCB แต่ละรูปแบบถูกระบุด้วยการระบุชนิด ภายในชุด A20B-8200 สําหรับ 0i-D
A20B-8200-0847:PCB หลักประเภท A3 ผังหลักแบบมาตรฐานสําหรับระบบ 0i-D (ที่อธิบายในที่อื่นในชุดนี้)
A20B-8200-0848 (ตารางนี้):PCB ประเภท A5U ราคาที่สูงกว่าในแพลตฟอร์ม 0i-D เดียวกัน "A5U" ตั้งแผ่นนี้เหนือชนิด A3 ในรุ่นฮาร์ดแวร์ 0i-D
การตั้งชื่อ "A5U" สะท้อนถึงการตั้งค่าฮาร์ดแวร์เฉพาะเจาะจง ∙ เครื่องเชื่อมที่เต็มไปด้วยตัวเชื่อมเพิ่มเติม, การขยายตัวของตัวเลือกที่รองรับ, หรือรายละเอียดส่วนประกอบที่อัพเดทเมื่อเทียบกับชนิด A3ทั้งคู่ใช้งานในซีรีส์ 0i-D, แต่ A5U ให้ความสามารถเพิ่มเติมหรือการเชื่อมต่อสําหรับการตั้งค่า 0i-D ที่มีลักษณะเต็มที่กว่า
| ปริมาตร | มูลค่า |
|---|---|
| ประเภท | A5U |
| ระบบ CNC | ซีรี่ย์ 0i-D |
| ประเภทกระดาน | บอร์ดแม่ CPU หลัก |
| ซีรี่ย์ | A20B-8200 |
A20B-8200-0848 ทําหน้าที่เป็นบอร์ดบูรณาการกลางสําหรับระบบ CNC 0i-D ทุกโมดูลการทํางานเชื่อมต่อกับหรือผ่านบอร์ดนี้:
อินเตอร์เฟซของ CPU module:การ์ดโปรเซสเซอร์ CPU 0i-D ติดต่อกับบอร์ดหลัก การ์ด CPU ให้เครื่องประมวลผล; บอร์ดหลักให้กระดูกสันหลังบัสที่เชื่อมต่อ CPU กับส่วนที่เหลือของระบบ
อินเตอร์เฟซโมดูลความจํา:โมดูล FROM (โปรแกรมระบบ CNC) และโมดูล SRAM (พารามิเตอร์และโปรแกรม) เชื่อมต่อกับตําแหน่งที่กําหนดไว้บนบอร์ดหลัก
อินเตอร์เฟซเซอร์โวการสื่อสาร servo FSSB เชื่อมต่อจากบอร์ดหลักไปยังการขับเคลื่อน servo Alpha-i, ตําแหน่งการบัญชาการและการรับผลตอบสนองสําหรับแกนที่ควบคุมทั้งหมด
สาย I/O:รถบัส I/O Link มาจากบอร์ดหลัก เชื่อมต่อกับบอร์ดพานิลผู้ประกอบการและหน่วย I/O ของเครื่องในระบบไฟฟ้าของเครื่อง
อินเตอร์เฟซการสื่อสาร:เอเธอร์เน็ตที่ติดตั้ง, RS-232C ระดับลําดับ, และตัวเลือกการสื่อสารอื่นๆ ที่มีอยู่บน A5U อนุญาตให้ 0i-D เชื่อมต่อกับเครือข่ายการผลิต, ระบบ DNC, และระบบการรวบรวมข้อมูลโรงงาน
0i-D CNC A5U การผิดปกติของบอร์ดหลักศูนย์แปรรูป FANUC 0i-D หรือศูนย์หมุนที่มีการปรับปรุงบอร์ดหลัก A5U พัฒนาปัญหาระบบระดับ CNC หลังจากการสํารอง SRAM A20B-8200-0848 ถูกเปลี่ยนข้อมูล SRAM ถูกฟื้นฟูและ CNC กลับสู่การทํางานปกติ.
การปรับปรุงการควบคุม 0i-D:ระบบ CNC 0i-D ที่มีเวลาใช้งานต่อเนื่องได้รับการเปลี่ยนบอร์ดหลักตามแผน A20B-8200-0848 ประเภท A5U ได้รับการระบุจากฉลากบอร์ดที่ติดตั้งและแหล่งที่มาจากการเปลี่ยน
Q1: การตั้งชื่อประเภท "A5U" บน A20B-8200-0848 คืออะไร?
"A5U" เป็นตัวระบุชนิดฮาร์ดแวร์สําหรับตัวแปร PCB หลักเฉพาะตัวนี้ภายในแพลตฟอร์ม FANUC 0i-DFANUC ใช้การระบุเหล่านี้เพื่อแยกแยกการตั้งค่าที่แตกต่างกันของบอร์ดหลัก หน าแบบ CNC เดียวกันสามารถใช้ชนิดบอร์ดหลักที่แตกต่างกันขึ้นอยู่กับการตั้งค่าตัวเลือกของเครื่องประเภท A5U ตั้งอยู่เหนือประเภท A3 (A20B-8200-0847) ภายในครอบครัวบอร์ดหลัก 0i-D
Q2: A20B-8200-0848 (A5U) สามารถแทน A20B-8200-0847 (A3) ได้โดยตรงหรือไม่?
นี่คือการตั้งชื่อแบบที่แตกต่างกัน (A5U vs A3) ภายในแพลตฟอร์ม 0i-D เดียวกัน การแทนที่แบบตรงระหว่างแบบควรได้รับการยืนยันจากเอกสาร FANUCหากสายไฟของเครื่องถูกออกแบบให้กับการวางแผนเครื่องเชื่อมชนิด A3, การติดตั้ง A5U ด้วยตัวเชื่อมที่เต็มเพิ่มเติมอาจไม่ทําให้เกิดความเสียหาย แต่ตัวเชื่อมเพิ่มเติมจะไม่ใช้งาน
Q3: ข้อมูล SRAM ต้องมีการสํารองก่อนที่จะเปลี่ยน A20B-8200-0848?
ใช่. ปริมาตร CNC ทั้งหมด, โปรแกรม PMC, โปรแกรมชิ้นส่วน, และข้อมูลเครื่องมือต้องถูกสํารอง ก่อนการเปลี่ยนบอร์ดหลัก. หลังจากการติดตั้ง A20B-8200-0848 ข้อมูลเหล่านี้ต้องถูกนําจากสํารอง.การไม่ทําสํารองผลให้เกิดการสูญเสียข้อมูลอย่างถาวร.
Q4: ความคิด "เต็มที่" สําหรับ A20B-8200-0848 คืออะไร?
บอร์ดหลัก 0i-D บางแผ่นถูกจัดส่งพร้อมกับเครื่องเชื่อมและส่วนประกอบที่ติดตั้งทั้งหมด; อื่น ๆ เป็นการตั้งค่าพื้นฐาน. บอร์ดที่เต็มไปด้วยมีเครื่องเชื่อมและความสามารถในการใช้งานมากกว่า.ถ้า A20B-8200-0848 ที่ติดตั้งเต็ม (e.ตัวอย่างเช่น, กับ Ethernet, I/O Link หรืออินเตอร์เฟซการสื่อสารเพิ่มเติม), การเปลี่ยนควรสอดคล้องกับการตั้งค่านี้ ̇ ยืนยันจากไฟฟ้าและเอกสารฮาร์ดแวร์ของเครื่องเฉพาะเจาะจง
Q5: A20B-8200-0848 ต่างกันอย่างไรกับบอร์ดหลัก 0i-C?
รุ่น 0i-C ใช้บอร์ดหลัก A20B-8100 รุ่น 0i-D ใช้บอร์ดหลัก A20B-8200ทั้งสองรุ่นมีสถาปัตยกรรมฮาร์ดแวร์ที่แตกต่างกัน. 0i-D (ซีรีย์ A20B-8200) นําสถาปัตยกรรมโปรเซสเซอร์ที่อัพเดท, การเชื่อมต่อ I / O ที่ขยายออกไป, และการทํางาน servo ที่ดีขึ้นเมื่อเทียบกับรุ่น 0i-C.
