| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8200-0721 |

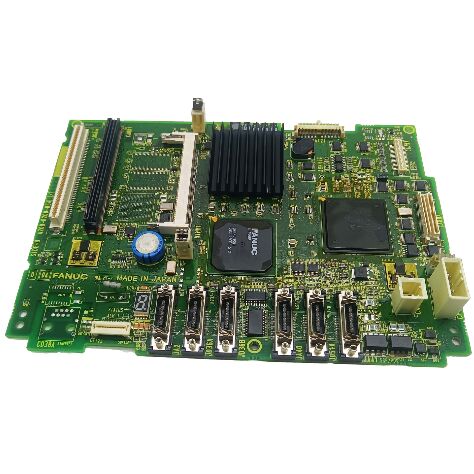

รายการA20B-8200-0721คือPCB ระบบควบคุม A2 หลักใช้ในFANUC รุ่น 32i รุ่น B Basicระบบ. มันถูกอธิบายว่าเป็นบอร์ดหลักอยู่เบื้องหลังแผ่น LCD และใช้พร้อมกับโปรเซสเซอร์ของตัวเอง, การ์ด FROM / SRAM, และบอร์ด plug-in FSSB / กราฟฟิก dual-function.
นั่นทําให้มันอยู่ในส่วนควบคุมระดับแพลตฟอร์มของ CNC แทนที่จะอยู่ในชั้นที่แสดงเพียงแค่ I/O หรือเครื่องขยายเสียงเท่านั้น
จากมุมมองด้านวิศวกรรมและการบํารุงรักษา บอร์ดนี้ควรถูกพิจารณาเป็นบอร์ดพลาตฟอร์มควบคุมกลาง แทนที่จะเป็นบอร์ดสํารองบอร์ดวงจรธรรมดา
มันเป็นส่วนหนึ่งของสถาปัตยกรรมการควบคุมหลักของเครื่องจักร และทํางานร่วมกันกับโมดูลที่ติดตั้งอยู่รอบตัวมัน
เพราะฉะนั้น การทํางานแทนที่ ควรเน้นต่อความต่อเนื่องของบอร์ด-โค้ด และการติดตั้งพับบอร์ด ไม่ใช่แค่ความคล้ายคลึงของครอบครัว
รายการยังเชื่อมต่อบอร์ดนี้กับการควบคุมการประกอบการเริ่มต้นด้วยA02B-0328-B50x, ซึ่งเป็นประโยชน์ในการบริการในสนาม เมื่อระบุแพ็คเกจการควบคุมที่กว้างขวางทั่วกระดานการอ้างอิงข้ามชนิดนั้นช่วยยืนยันว่า บอร์ดเป็นส่วนหนึ่งของ 32i-B ระบบพื้นฐาน ก่อนการตัดสินใจแทนที่.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-8200-0721 |
| ผู้ผลิต | FANUC |
| ประเภทสินค้า | PCB A2 หลัก / บอร์ดควบคุมหลัก |
| รายการสินค้า | A20B-8200 |
| สัมพันธ์การควบคุม | ซีรี่ย์ 32i รูปแบบ B Basic |
| ตําแหน่งติดตั้ง | หลังจอ LCD |
| ค้อนกระดาษที่เกี่ยวข้อง | โปรเซสเซอร์พิเศษ แผ่น FROM/SRAM แบอร์ด plug-in FSSB/กราฟฟิกบอร์ด dual-function |
| อ้างอิงการควบคุมที่เกี่ยวข้อง | A02B-0328-B50x |
| รายการตลาดเพิ่มเติม | การจัดหมวด I/O board ในบางช่องทางของสต็อค |
บอร์ดนี้เหมาะสําหรับระบบ CNC หลัก FANUC 32i รุ่น B ที่ติดตั้งในกรณีที่การควบคุมที่มีอยู่ใช้A20B-8200-0721ตําแหน่งหลัก A2
มันมีความสําคัญโดยเฉพาะอย่างยิ่งในการฟื้นฟูการควบคุม การเปลี่ยนพานหลัก และงานบริการระดับสูงที่แพลตฟอร์มการควบคุมเดิมต้องยังคงไม่เปลี่ยนแปลง
มันยังเป็นส่วนบริการที่เชิงปฏิบัติการในกรณีที่การควบคุมที่สมบูรณ์แบบยังคงคงอยู่อย่างสมบูรณ์แบบ แต่บอร์ด A2 หลักได้ล้มเหลวหรือกลายเป็นไม่มั่นคง
เนื่องจากมันอยู่เบื้องหลังจอ LCD และทํางานเคียงข้างกับโมดูลที่ติดตั้งหลายอัน จึงเหมาะสมกว่าที่จะมองมันว่าเป็นบอร์ดประกอบแกนควบคุม แทนที่จะเป็น PCB ทั่วไปที่อยู่ลําพัง
เมื่อเลือกA20B-8200-0721, ก่อนอื่นยืนยันการติดป้ายบอร์ดโดยตรงบนอุปกรณ์ที่ติดตั้ง32i รูปแบบ B Basicการตั้งค่า
สําหรับเครื่องควบคุมระดับสูงของ FANUC การแยกแยกนั้นมีความสําคัญ เพราะครอบครัวแผ่นหลักใกล้เคียงอาจมีชื่อที่เหมือนกัน แต่ให้บริการรุ่นเครื่องควบคุมหรือโครงสร้างแผ่นที่ติดตั้งที่แตกต่างกัน
ต่อมายืนยันว่ากระดานถูกวางอยู่รอบๆ
รูปแบบนี้ใช้ร่วมกับเครื่องประมวลผลพิเศษ,การ์ด FROM/SRAMและFSSB / บอร์ดกราฟฟิก dual-function, ดังนั้นการวางแผนการเปลี่ยนควรพิจารณาระบบควบคุมที่ติดตั้งเต็มที่ แทนที่จะ PCB ในส่วนตัว
นั่นทําให้กระดานนี้คล้ายกับกระดานบนแพลตฟอร์ม ภายในชุดควบคุมมากกว่า แผ่นสํารองที่มีหน้าที่เดียว
ในที่สุด, ใช้อ้างอิงที่กว้างกว่าการควบคุมการประกอบเมื่อมี.A02B-0328-B50xกลมชุดเป็นเบาะแสการเลือกที่ใช้ได้สําหรับการตรวจสอบว่าบอร์ดเป็นส่วนหนึ่งของกลมชุดควบคุมที่อยู่เบื้องหลังเดียวกันที่อยู่ในเครื่อง
ก่อนสั่งซื้อ ตรวจสอบรหัสบอร์ดที่ติดตั้ง ยืนยันครอบครัวควบคุม และบันทึกการติดตั้งบอร์ดรอบบอร์ด A2 หลัก
ในปฏิบัติการ, นั่นหมายถึงการระบุโมดูลพรสิเซอร์, แผ่น FROM / SRAM, และ FSSB / บอร์ดกราฟิกที่ใช้กับหน่วยแล้ว
นี่คือวิธีที่ปลอดภัยที่สุด ในการรักษาสถาปัตยกรรมการควบคุมเดิม
หากความบกพร่องเกิดขึ้นในระบบควบคุมทั้งหมด แทนที่จะเกิดขึ้นบนแผ่นที่เสียหายอย่างเห็นได้ชัดมันยังคุ้มค่าการยืนยันว่าปัญหาคือจริงบนบอร์ดหลัก A2 หรือบนหนึ่งของโมดูลติดตั้งคู่.
เนื่องจากบอร์ดนี้ตั้งอยู่กลางของบอร์ดที่ใหญ่กว่า การเปลี่ยนมันโดยไม่ตรวจสอบโมดูลรอบ ๆ สามารถทําให้เส้นทางความผิดพลาดเดิมไม่ถูกแก้
Q1: A20B-8200-0721 เป็นกระดานชนิดไหน?
มันคือPCB A2 หลักสําหรับFANUC 32i รุ่น B หลักการควบคุม ในแง่ปฏิบัติ มันเป็นส่วนของส่วนควบคุมหลักของ CNC และทํางานเป็นส่วนหนึ่งของโครงสร้างควบคุมหลัก แทนที่จะเป็นจอด้านนอกหรือการ์ดสื่อสาร
คําถามที่ 2: เหตุใดที่ A2 หลักสําคัญในคําอธิบาย?
เพราะมันระบุทั้งบทบาทของคณะกรรมการและระดับระดับของมันภายในการควบคุมA2 หลักไม่ใช่ส่วนเสริมที่สอง
มันคือบอร์ดหลักในโครงสร้างการควบคุมหลัก และนั่นคือเหตุผลว่าทําไมการตรงกันอย่างแม่นยําสําคัญที่นี่มากกว่ามันจะสําหรับการ์ดตัวเลือกขนาดเล็ก
Q3: บอร์ดนี้ทํางานด้วยตัวเองหรือไม่
ไม่ รายการอธิบายว่ามันทํางานร่วมกันกับโปรเซสเซอร์ของตัวเอง แผ่น FROM / SRAM และ FSSB / บอร์ดกราฟิก plug-in
นั่นหมายความว่าสิ่งแวดล้อมที่ติดตั้งอยู่รอบๆ บอร์ด เป็นส่วนหนึ่งของกลยุทธ์การเลือกและการเปลี่ยน
คําถามที่ 4: ทําไมการจับคู่แบบแม่นๆ จึงสําคัญมากในบอร์ดนี้?
เนื่องจากนี่เป็นบอร์ดพลาตฟอร์มควบคุม ไม่ใช่แค่บอร์ดวงจรทั่วไป มันอยู่ตรงกลางของโครงสร้างฮาร์ดแวร์ของตัวควบคุม และการไม่ตรงกันมันอาจส่งผลกระทบต่อกระจกบอร์ด,และพัสดุควบคุมที่กว้างขวางรอบๆมัน
Q5: อะไรควรตรวจสอบก่อนซื้อ?
ตรวจสอบตราป้าย, ยืนยันว่าเครื่องเป็น32i รูปแบบ B Basicระบบ, ตรวจสอบการติดตั้งค้อนบอร์ด, และเปรียบเทียบสถานการณ์การควบคุมการประกอบถ้ามี.
การตรวจสอบเหล่านี้ช่วยลดความเสี่ยงจากการไม่ตรงกันมากกว่า การเดาเฉพาะส่วนครอบครัว
