A20B-8200-0541 แฟนูค PCB Board A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 แฟนูค PCB Board A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 แฟนูค PCB Board A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 แฟนูค PCB Board A20B82000541 A2OB-82OO-O54I

สถานที่กำเนิด ญี่ปุ่น
ชื่อแบรนด์ FANUC
ได้รับการรับรอง CE ROHS
หมายเลขรุ่น A20B-8200-0541
รายละเอียดสินค้า
เงื่อนไข:
ใหม่ / ใช้
หมายเลขสินค้า:
A20B-8200-0541
ต้นทาง:
ญี่ปุ่น
ใบรับรอง:
ซีอี
เน้น:

a20b แฟนนิค พีซีบีบอร์ด

,

a20b บอร์ดวงจร cnc

,

แผงวงจรพิมพ์ซีเอ็นซี

เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1 ชิ้น
รายละเอียดการบรรจุ
บรรจุเดิม
เวลาการส่งมอบ
0-3 วัน
เงื่อนไขการชำระเงิน
T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต
100 ชิ้น/วัน
รายละเอียดสินค้า
A20B-8200-0541 แฟนูค PCB Board A20B82000541 A2OB-82OO-O54I

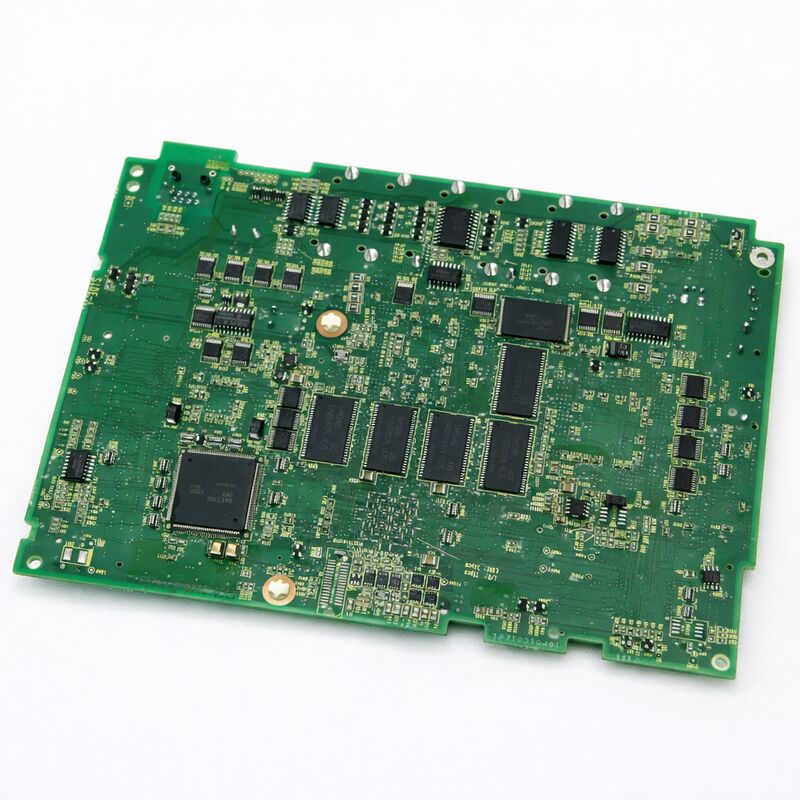

FANUC A20B-8200-0541
บอร์ดควบคุมศูนย์กลางสําหรับเครื่องควบคุม CNC 0i-TD / 0i-MD ซีรี่ย์ A20B-8200 ที่มาจากญี่ปุ่น
ภาพรวม
รายการFANUC A20B-8200-0541เป็นบอร์ดหลักรุ่น A1 สําหรับเครื่องควบคุม CNC ซีรี 0i-D0i-D เป็นระบบ CNC ระดับกลางของ FANUC ที่ได้รับการออกแบบให้กับเครื่องมือการผลิตที่ประกอบด้วยส่วนใหญ่ของฐาน CNC ที่ติดตั้งทั่วโลกรวมถึงเครื่องหมุนที่มีสองหรือสามแกน ศูนย์แปรรูปที่มีสามหรือสี่แกน ศูนย์หมุนหินคอมแพคต์ และเครื่องบดลําพัง
การตั้งชื่อ A1 เป็นตัวแทนของรุ่นฮาร์ดแวร์เดิมของบอร์ดหลัก 0i-D. FANUC นํามาปรับปรุงฮาร์ดแวร์ A3 และ A5 ต่อไปเมื่อการปรับปรุงองค์ประกอบมีอยู่จากมุมมองของโปรแกรมการแก้ไขฮาร์ดเวิร์ดทั้งหมดใช้โปรแกรม 0i-D เดียวกัน และผลิตพฤติกรรม CNC ที่เหมือนกัน สําหรับชิ้นส่วนสํารองบอร์ด A1 เป็นตัวเลือกที่เหมาะสมสําหรับเครื่องจักรที่มีเครื่องจักร A1.
ข้อจํากัดหลัก
CNC ที่เข้ากันได้ ขนาดความหนาของเครื่องยนต์
การแก้ไขฮาร์ดแวร์ A1
อินเตอร์เฟซเซอร์โว FSSB (Fiber-optic Serial Servo Bus)
อินเตอร์เฟซสปินด์ สปินด์ซีเรียล (JA7x)
เครือข่าย เอเธอร์เน็ตที่ติดตั้ง
รถบัส I/O สาย I/O
โมดูลพลัคอิน การ์ด Axis, FROM/SRAM, การ์ด optional
ต้องการการสํารอง SRAM ครับ ก่อนการเปลี่ยน
สถานะ มีอยู่ ใหม่, ทดสอบ
สาเหตุ ญี่ปุ่น
อาร์กิเทคชัน 0i-D ผู้นําบริษัท
0i-D ใช้สถาปัตยกรรมพานที่บูรณาการ ที่รวมฟังก์ชันการควบคุมทั้งหมดบนพานหลักเดียวไม่เหมือนกับรุ่นก่อนหน้า FANUC ที่กระจายฟังก์ชันในหลายแผ่นในเรคขนาดใหญ่.
  • การสื่อสารของ FSSBวงจร FSSB ของบอร์ดหลักสื่อสารกับเครื่องเสริมพลังงานทุกตัว ผ่านสายเชื่อมต่อสายไฟเบอร์ออปติกความเร็วสูงและข้อมูลการตอบสนองสําหรับแต่ละแกนเซอร์โวพร้อมกัน.
  • อินเตอร์เฟซสปินด์ซีเรียล:เครื่องขยายกระบอกสปินด์สื่อสารกับบอร์ดหลักผ่านสายเชื่อมกระบอกสปินด์ซีเรียล (JA7A Connector) โดยส่งคําสั่งความเร็ว คําร้องขอทิศทางกระบอกสปินด์ และข้อมูลการตอบสนอง
  • เอเธอร์เน็ตที่ฝัง:พอร์ต Ethernet ที่บูรณาการรองรับการดําเนินงาน DNC, การเชื่อมต่อ MTConnect, และฟังก์ชัน CNC Web Server โดยไม่ต้องการการ์ดสื่อสารแยก
  • สาย I/O:บริหารเครื่องมือ I/O รวมถึงสวิทช์ขีดจํากัด, เครื่องมือเซตเตอร์, สัญญาณสัญลักประตู, และการควบคุมของเหลวเย็นผ่าน I/O Link รถบัสลําดับเชื่อมต่อกับโมดูล I/O แบ่งปัน
ขั้นตอนสําคัญ
  1. การสํารอง SRAM:ก่อนการถอนบอร์ด, ทําสํารองข้อมูล SRAM ทั้งหมดผ่านจอเริ่มต้น CNC, การจับตัวแปรเมตร, โปรแกรมบันได PMC, ข้อมูลออฟเซตเครื่องมือ, ระบบพิกัดการทํางาน, และโปรแกรมส่วนที่เก็บไว้
  2. อุปกรณ์จําหน่าย:บันทึกโมดูลพลิกอินทั้งหมดที่ติดตั้งบนบอร์ดเดิม (บอร์ดควบคุมแกน, โมดูล FROM/SRAM, โมดูลตัวเลือก) เพื่อโอนไปยังบอร์ดสํารอง
  3. การแลกเปลี่ยนทางกายภาพปิดพลังงาน รอการปล่อยตัวแคปเซนเตอร์ แผ่นดินตัว ถอดโมดูลออกจากบอร์ดเดิม ติดตั้งบนบอร์ดสํารอง
  4. การฟื้นฟู SRAM:เริ่มทํางานในโหมดบูท และล็อด SRAM Backup จากการ์ดความจําหรือ PC ยืนยันการล็อดข้อมูลสําเร็จ
  5. การตรวจสอบฟังก์ชันพลังงานในการทํางานปกติและตรวจสอบทุกแกนตอบสนอง ความพร้อม spindle การดําเนินการ PMC และสถานะ I / O ที่ถูกต้อง
คํา ถาม ที่ ถาม บ่อย
Q1: หลังจากเปลี่ยน A20B-8200-0541, CNC แสดงระบบสัญญาณเตือน "ซีรีส์ 900" ในการเริ่มต้น.
เครื่องเตือนระบบ 900 ซีรี่ย์มักจะแสดงให้เห็นความผิดพลาดในการตั้งค่าฮาร์ดแวร์ หลังจากเปลี่ยนพานหลักตรวจสอบว่าโมดูลพล็อกอินที่นั่งอย่างเต็มที่และพยายามการดําเนินการซ่อมแซม SRAM อีกครั้งจากโหมดการเริ่มต้นหากสัญญาณเตือนยังคงติดต่อ โปรดดูหมายเลขสัญญาณเตือนเฉพาะเจาะจงในคู่มือการบํารุงรักษา FANUC ซีรี่ย์ 0i-D (B-64305EN)
Q2: A20B-8200-0541 (การแก้ไข A1) สามารถเปลี่ยนได้หรือไม่กับบอร์ดหลัก A3 หรือ A5 ที่มีการแก้ไขล่าสุด?
การปรับปรุงฮาร์ดแวร์หลัง (A20B-8200-0847 สําหรับ A3, A20B-8200-0849 สําหรับ A5) เป็นการแทนที่ที่มีความเหมาะสมทางการทํางานสําหรับบอร์ด A1 ในเครื่อง 0i-Dขั้นตอนการสํารองและฟื้นฟูข้อมูล SRAM ยังคงเหมือนกัน. ยืนยันความสอดคล้องกับผู้จําหน่ายชิ้นส่วนของคุณเกี่ยวกับการแก้ไขเฉพาะเจาะจงและหน่วยควบคุมเครื่อง / เวอร์ชั่นซอฟต์แวร์
Q3: เครื่อง 0i-D แสดงสัญญาณ "FSSB" ทันทีหลังจากที่บอร์ดหลักถูกเปลี่ยน เครื่องเสริมพลังงานทั้งหมดถูกเปิด อะไรควรตรวจสอบ
เครื่องเตือน FSSB หลังการเปลี่ยนบอร์ดโดยทั่วไปแสดงการตัดต่อหรือติดต่อไฟเบอร์ออฟติก FSSB ที่ติดเชื้อตรวจสอบการเชื่อมต่อไฟเบอร์ FSSB ทุกสายที่ทั้งบอร์ดหลัก (เชื่อมต่อ COP10A) และปลายเครื่องเสริมเสียงผิวหนังที่สะอาด ปลายด้วยผ้าแห้งที่ไม่มีขน ถ้าเกิดมีปนเปื้อนเห็นได้
Q4: นี่คือเครื่อง 0i-TD (หมุน) เครื่อง A20B-8200-0541 ใช้ได้ทั้งแบบ 0i-TD และ 0i-MD
ฮาร์ดแวร์บอร์ดหลัก A20B-8200-0541 เป็นที่เหมือนกันกับทั้ง 0i-TD และ 0i-MDความแตกต่างทางการทํางานอยู่ที่ซอฟต์แวร์ควบคุม CNC ที่เก็บไว้ใน FROM โมดูลและการตั้งค่าปารามิเตอร์ใน SRAM. ให้แน่ใจว่า โมดูล FROM / SRAM มีโปรแกรมการตั้งค่าที่ถูกต้องสําหรับแอปพลิเคชั่นของคุณ
Q5: กระบวนการสํารองและฟื้นฟู SRAM ทั้งหมดใช้เวลานานแค่ไหนสําหรับเครื่อง 0i-D แบบปกติ?
สําหรับเครื่องจักรผลิตทั่วไปที่มี PMC ขนาดปานกลางและโปรแกรมที่เก็บไว้หลายโปรแกรม การดําเนินงานสํารองใช้เวลา 3-10 นาที และการดําเนินงานฟื้นฟูใช้เวลาที่คล้ายกันการตรวจสอบข้อมูลเพิ่ม 5-15 นาทีเวลาสํารอง / กลับคืนโดยทั่วไปจะอยู่ระหว่าง 20-40 นาทีสําหรับเทคนิคที่ได้รับการเตรียมพร้อมที่ใช้บัตรความจําที่รู้จักกันดี
