| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8200-0360 |

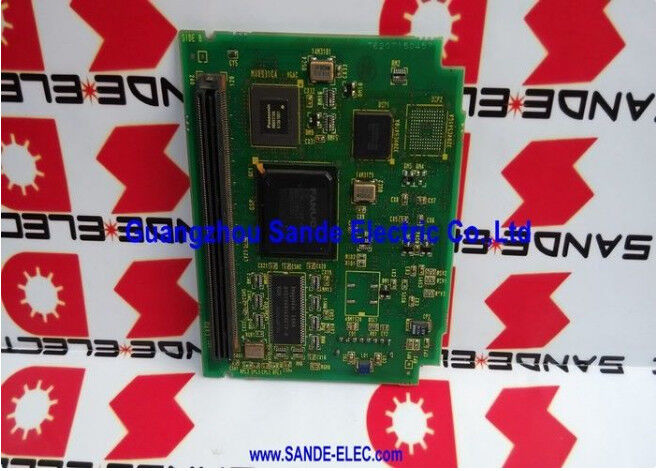

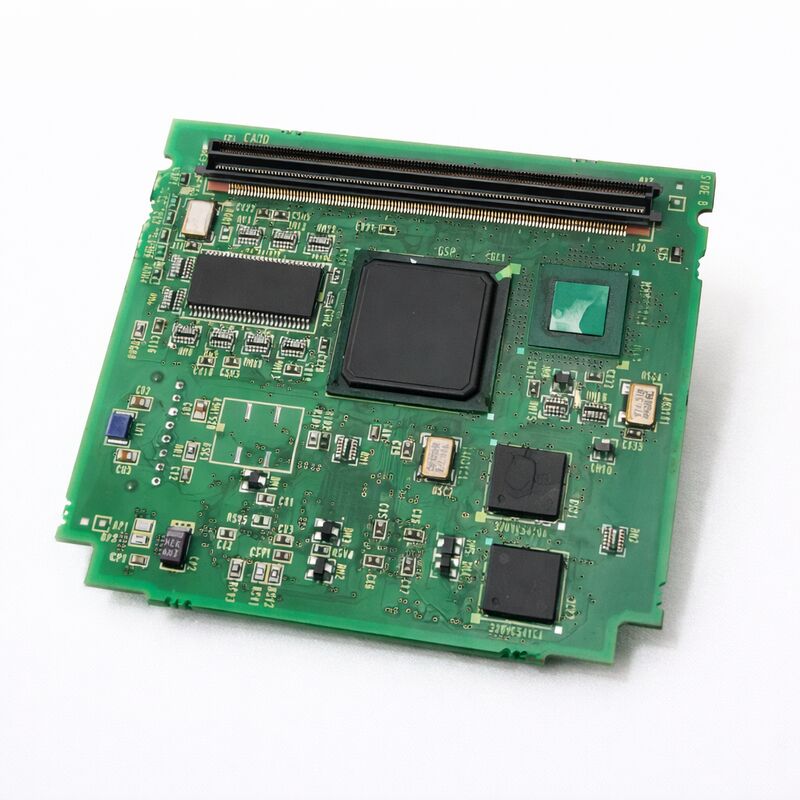

A20B-8200-0360 คือโมดูลควบคุมเซอร์โว 4 แกนสำหรับแพลตฟอร์ม FANUC 0i-C CNC — PCB ที่จัดการการส่งออกคำสั่งเซอร์โวและประมวลผลการตอบกลับสำหรับแกนที่ควบคุมได้สูงสุดสี่แกนภายในหน่วยควบคุม 0i-C ในสถาปัตยกรรมภายในของ 0i-C โมดูลนี้จะอยู่ระหว่างบอร์ด CPU หลักและระบบแอมพลิฟายเออร์เซอร์โว: มันประมวลผลคำสั่งการเคลื่อนที่ของแกนจากขั้นตอนการประมาณค่าของ CNC และจัดการอินเทอร์เฟซการสื่อสารเซอร์โวกับระบบขับเคลื่อน
การระบุ 4 แกนกำหนดความสามารถในการทำงานของโมดูลและเป็นจุดตรวจสอบความเข้ากันได้หลักสำหรับการเปลี่ยน โมดูลเซอร์โวอื่นที่มีจำนวนแกนต่างกัน — เช่น รุ่น 2 แกนหรือ 3 แกนภายในตระกูล A20B-8200 เดียวกัน — ทำหน้าที่ในตำแหน่งที่แตกต่างกันในสถาปัตยกรรมแกนของตัวควบคุมและไม่สามารถใช้แทนได้หากไม่มีการเปลี่ยนแปลงการกำหนดค่า CNC ยืนยันว่าโมดูลที่ติดตั้งระบุ 4 แกนจากฉลากก่อนที่จะจัดหาตัวทดแทน
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-8200-0360 |
| ซีรีส์ | A20B-8200 |
| จำนวนแกน | 4 |
| CNC ที่เข้ากันได้ | FANUC 0i-C |
| ประเภท | PCB ควบคุมเซอร์โว |
| แหล่งกำเนิด | ญี่ปุ่น |
FANUC 0i-C เป็นแพลตฟอร์ม CNC ขนาดกะทัดรัดของ FANUC สำหรับรุ่นที่นำเสนอเซอร์โวดิจิทัลเต็มรูปแบบพร้อมการสื่อสาร FSSB ในแพ็คเกจที่คุ้มค่าสำหรับเครื่องมือเครื่องจักร CNC ขนาดเล็กถึงขนาดกลาง ฮาร์ดแวร์ควบคุม 0i-C ยังคงพบได้ในเครื่องกลึง CNC, ศูนย์กลางการผลิต และเครื่องจักรแบบมิลล์เทิร์นจำนวนมากที่ผลิตในช่วงปี 2000 และต้นปี 2010
เมื่อโมดูลควบคุมเซอร์โวใน 0i-C เกิดความผิดปกติ แกนที่ได้รับผลกระทบจะสูญเสียการควบคุม — โดยทั่วไป CNC จะสร้างการสื่อสารเซอร์โวหรือสัญญาณเตือน FSSB ข้ามแกนที่ส่งผ่านโมดูลนี้
รายการบริการสำหรับ A20B-8200-0360 ระบุว่าเฟิร์มแวร์หรือการเลือกซีรีส์อาจมีความเกี่ยวข้องกับการเปลี่ยน โมดูลอาจมีเฟิร์มแวร์ที่เฉพาะเจาะจงสำหรับรุ่นของแพลตฟอร์ม 0i-C หรือการกำหนดค่าแกน ก่อนติดตั้งตัวทดแทน ให้ยืนยันกับซัพพลายเออร์ว่าเฟิร์มแวร์ของโมดูลเข้ากันได้กับเวอร์ชันควบคุม 0i-C ที่ติดตั้งในเครื่องจักร
สิ่งนี้มีความสำคัญอย่างยิ่งหากเครื่องจักรได้รับการอัปเดตซอฟต์แวร์ตั้งแต่การผลิตเดิม
คำถามที่ 1: การระบุ 4 แกนหมายถึงอะไรในทางปฏิบัติ?
หมายความว่าโมดูลนี้ควบคุมการสื่อสารเซอร์โวสำหรับแกนเครื่องจักร 4 แกนพร้อมกัน บนศูนย์กลางการผลิต 0i-C ทั่วไป แกนทั้งสี่นี้จะสอดคล้องกับ X, Y, Z และแกนที่สี่ (เช่น แกนเชิงเส้นหรือแกนหมุนที่สี่) โมดูลจัดการการกระจายคำสั่งแกนและการประมวลผลการตอบกลับตำแหน่งสำหรับทั้งสี่แกนพร้อมกัน รุ่น A20B-8200 ซีรีส์ที่มีจำนวนแกนต่างกันไม่สามารถใช้แทนได้หากไม่มีการเปลี่ยนแปลงการกำหนดค่าแกน CNC
คำถามที่ 2: อาการใดที่บ่งชี้ว่าโมดูลนี้ล้มเหลว?
สัญญาณเตือนการสื่อสารเซอร์โวหรือ FSSB ที่ส่งผลกระทบต่อหลายแกนพร้อมกัน — โดยเฉพาะอย่างยิ่งแกนทั้งสี่ที่ส่งผ่านโมดูลนี้ — เป็นรูปแบบความล้มเหลวที่เป็นลักษณะเฉพาะ หากแกนเดียวเกิดข้อผิดพลาดในขณะที่แกนอื่นยังคงเป็นปกติ ข้อผิดพลาดมีแนวโน้มที่จะอยู่ในแอมพลิฟายเออร์ของแกนนั้นๆ มอเตอร์ หรือสายเคเบิลเข้ารหัส การสูญเสียแกนทั้งสี่พร้อมกันเมื่อเปิดเครื่อง โดยไม่มีข้อผิดพลาดในการเดินสายไฟ ชี้ไปที่โมดูลควบคุมเซอร์โว
คำถามที่ 3: การเปลี่ยน A20B-8200-0360 จำเป็นต้องมีการเปลี่ยนแปลงพารามิเตอร์ CNC หรือไม่?
สำหรับการเปลี่ยน 4 แกนแบบเดียวกันกับเฟิร์มแวร์ที่ตรงกัน โดยทั่วไปไม่จำเป็นต้องมีการเปลี่ยนแปลงพารามิเตอร์แกน — พารามิเตอร์เซอร์โวและการตั้งค่าประเภทมอเตอร์จะถูกเก็บไว้ในหน่วยความจำ SRAM ของ CNC และไม่ได้รับผลกระทบจากการสลับโมดูล หากตัวทดแทนมีเฟิร์มแวร์เวอร์ชันที่แตกต่างกัน อาจต้องมีขั้นตอนการว่าจ้างเพิ่มเติม ตรวจสอบความเข้ากันได้ของเฟิร์มแวร์กับซัพพลายเออร์ก่อนการติดตั้ง
คำถามที่ 4: สามารถใช้รุ่น A20B-8200 ที่มีจำนวนแกนต่างกันเป็นตัวทดแทนได้หรือไม่?
ไม่ ตระกูล A20B-8200 ประกอบด้วยโมดูลควบคุมเซอร์โวที่มีความจุแกนต่างกันสำหรับการกำหนดค่า 0i-C ที่แตกต่างกัน การแทนที่โมดูลที่มีจำนวนแกนต่างกันจะเปลี่ยนการกำหนดเส้นทางแกนของตัวควบคุมและต้องมีการกำหนดค่าพารามิเตอร์แกน CNC ใหม่ — ไม่ใช่การเปลี่ยนโดยตรง ควรจับคู่ข้อกำหนด 4 แกนเสมอและยืนยันหมายเลขชิ้นส่วนเต็ม A20B-8200-0360
คำถามที่ 5: A20B-8200-0360 หาซื้อได้จากที่ไหน?
ผ่านตลาดหลังการขายของ FANUC 0i-C CNC — ผู้เชี่ยวชาญด้านโมดูลเซอร์โว 0i-C และตัวแทนจำหน่ายชิ้นส่วน FANUC CNC ยืนยันหมายเลขชิ้นส่วนเต็มและขอให้ซัพพลายเออร์ตรวจสอบความเข้ากันได้ของเฟิร์มแวร์กับรุ่น 0i-C ที่เฉพาะเจาะจงในเครื่องจักร จำเป็นต้องมีการจัดการที่ปลอดภัยจาก ESD ในระหว่างการติดตั้ง
