| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8200-0011 |

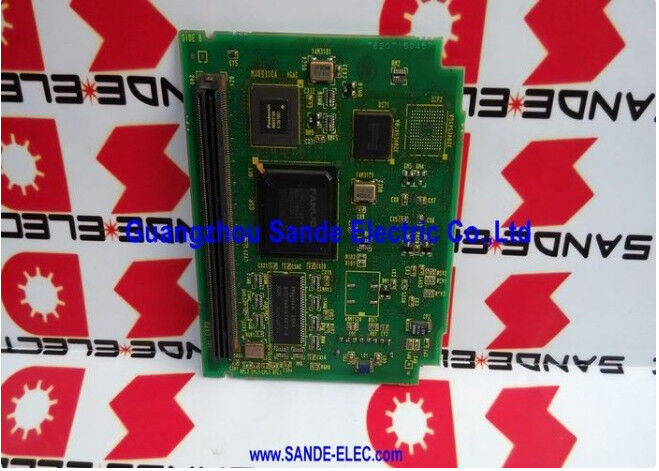

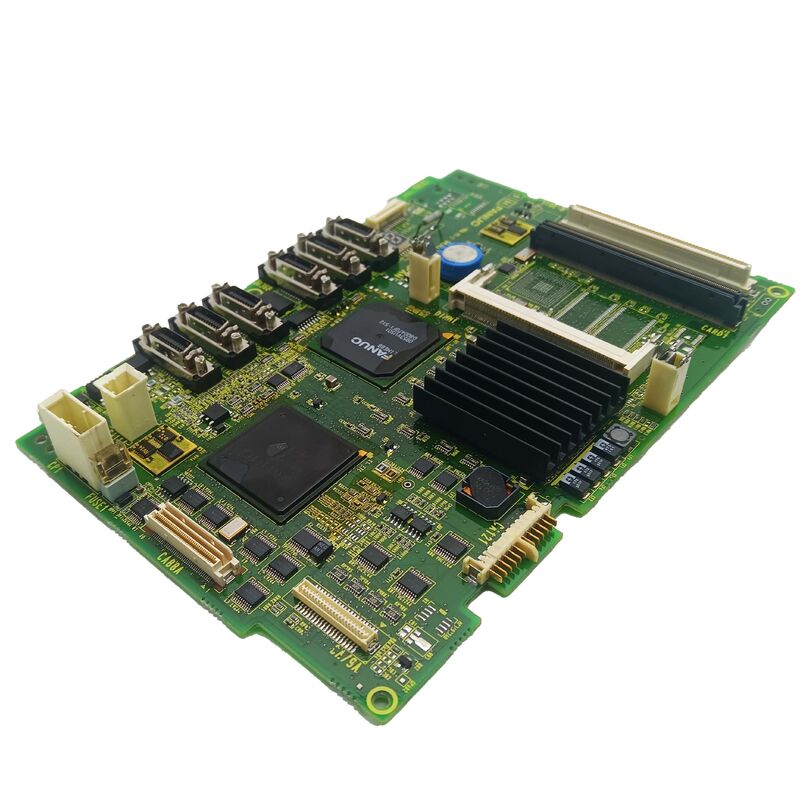

FANUC A20B-8200-0011 เป็นบอร์ดที่มีบทบาทที่ง่ายต่อการประเมินค่าต่ำไปจากชื่อ — "PCB ควบคุมจอแสดงผลกราฟิก" ฟังดูเหมือนเป็นส่วนเสริม แต่ในเครื่องจักร CNC ที่ทำงานอยู่ จอแสดงผลที่เสียหายก็เปรียบเสมือนเครื่องจักรที่ไม่สามารถใช้งานได้
ผู้ปฏิบัติงานไม่สามารถมองเห็นตำแหน่งแกน ไม่สามารถอ่านข้อความแจ้งเตือน ไม่สามารถนำทางโปรแกรม ไม่สามารถตรวจสอบความเร็วรอบหมุนหรือการป้อนค่าได้ แม้ว่าระบบเซอร์โวและ PMC จะทำงานได้อย่างสมบูรณ์ แต่เครื่องจักรที่มีหน้าจอว่างเปล่าหรือเสียหายก็ไม่สามารถผลิตได้
A20B-8200-0011 เป็นบอร์ดหลักในสายการประมวลผลการแสดงผล — บอร์ดที่มีทั้งความสามารถของ CPU (เพื่อประมวลผลข้อมูลการแสดงผล) และความสามารถในการควบคุมกราฟิก (เพื่อประสานงานโมดูลการแสดงผลรอง)
ใน CNC FANUC รุ่นก่อนๆ ฟังก์ชันกราฟิกมักจะจัดการโดยบอร์ดกราฟิกย่อยเฉพาะทางที่แยกออกมา โดยไม่มีฟังก์ชัน CPU ของตัวเอง A20B-8200 เป็นตัวแทนของการเปลี่ยนแปลงของ FANUC ไปสู่ฮาร์ดแวร์ควบคุมการแสดงผลที่รวมเข้าด้วยกันมากขึ้น โดยวางความฉลาดของ CPU ไว้บนบอร์ดแสดงผลกราฟิกโดยตรง
หมายเลขอ้างอิงไขว้ A350-8200-T018 ปรากฏในเอกสารชิ้นส่วนของ FANUC ควบคู่ไปกับหมายเลขชิ้นส่วนหลัก A20B-8200-0011 — หมายเลขทั้งสองนี้อ้างถึงบอร์ดทางกายภาพเดียวกันและสามารถใช้แทนกันได้เมื่อค้นหาแคตตาล็อกชิ้นส่วน
การมีหมายเลขอ้างอิงทั้งสองหมายเลขช่วยให้การจัดหาชิ้นส่วนง่ายขึ้น เนื่องจากเอกสารและระบบชิ้นส่วนของ FANUC บางส่วนใช้การกำหนดหนึ่ง ในขณะที่บางส่วนใช้อีกแบบหนึ่ง
| พารามิเตอร์ | ค่า |
|---|---|
| อ้างอิงไขว้ | A350-8200-T018 |
| ฟังก์ชัน | CPU หลัก + ควบคุมจอแสดงผลกราฟิก |
| สถาปัตยกรรม | ตัวควบคุมจอแสดงผลหลัก (ดูแลโมดูลย่อย) |
| ซีรีส์ | A20B-8200 |
| สถานะ | มีจำหน่าย — ปรับปรุงใหม่, ทดสอบแล้ว |
| แหล่งกำเนิด | ญี่ปุ่น |
คำอธิบายของบอร์ดนี้ว่าเป็น "CPU หลักกราฟิก" หมายถึงการออกแบบฟังก์ชันคู่ในสถาปัตยกรรมการแสดงผลของ FANUC ใน CNC FANUC ที่มีบอร์ดประมวลผลกราฟิกหลายบอร์ด โดยทั่วไปจะมีลำดับชั้น: บอร์ด CPU กราฟิกหลัก (เช่น A20B-8200-0011) จะรับข้อมูลการแสดงผลระดับสูงจากโปรเซสเซอร์ควบคุมของ CNC ตีความว่าองค์ประกอบหน้าจอใดที่ต้องแสดงผล และแจกจ่ายคำสั่งการแสดงผลไปยังโมดูลกราฟิกย่อยที่จัดการส่วนต่างๆ ของเอาต์พุตการแสดงผล
สถาปัตยกรรมตัวควบคุมหลักนี้มีวัตถุประสงค์เพื่อการใช้งานจริง
โปรเซสเซอร์ควบคุมหลักของ CNC มีงานมากพอที่จะจัดการลูปเซอร์โว การดำเนินการอินเตอร์โพเลชัน การสแกนตรรกะแลดเดอร์ของ PMC และการตรวจสอบสถานะระบบ — การถ่ายโอนการแสดงผลทั้งหมดไปยัง CPU การแสดงผลเฉพาะหมายความว่าโปรเซสเซอร์ควบคุมจะไม่ถูกขัดจังหวะโดยงานการแสดงผล
CPU การแสดงผลบน A20B-8200-0011 จัดการงานต่อเนื่องในการทำให้หน้าจอของผู้ปฏิบัติงานสดใหม่ด้วยข้อมูลปัจจุบัน โดยไม่ขึ้นกับว่า CPU ควบคุมหลักกำลังยุ่งอยู่หรือไม่
เมื่อบอร์ดนี้เสียหาย ผลที่ตามมาจะขึ้นอยู่กับว่าฟังก์ชันใดเสียหายก่อน หากฟังก์ชัน CPU ล้มเหลว จะไม่มีข้อมูลไปถึงโมดูลกราฟิกย่อย ส่งผลให้หน้าจอว่างเปล่าหรือภาพนิ่งโดยสมบูรณ์ หากฟังก์ชันควบคุมกราฟิกล้มเหลว จอแสดงผลอาจแสดงข้อมูลที่สับสนหรือมีเนื้อหาเพียงบางส่วน
การทราบประเภทของความล้มเหลวที่เกิดขึ้นช่วยให้วิศวกรซ่อมบำรุงจัดลำดับความสำคัญได้ — หน้าจอว่างเปล่าโดยสมบูรณ์ชี้ตรงไปที่ A20B-8200-0011 ในขณะที่จอแสดงผลที่เสียหายบางส่วนอาจบ่งชี้ว่าเป็นบอร์ดนี้หรือโมดูลกราฟิกย่อย
การวินิจฉัยข้อผิดพลาดของจอแสดงผล CNC ต้องทำงานผ่านสายสัญญาณจากโปรเซสเซอร์ควบคุมหลักของ CNC ไปยังหน้าจอ:
ขั้นตอนที่ 1: ยืนยันว่าฟังก์ชันอื่นๆ ของ CNC ทำงานได้หรือไม่ หากแกนตอบสนองต่อคำสั่ง jog (แม้ว่าจะไม่เห็นจอแสดงผล) สปินเดิลเริ่มทำงาน และ PMC กำลังดำเนินการฟังก์ชันเครื่องจักร แสดงว่าด้านควบคุมทำงาน — ข้อผิดพลาดอยู่ในสายการแสดงผล
ขั้นตอนที่ 2: ตรวจสอบแหล่งจ่ายไฟของหน่วยแสดงผลและไฟแบ็คไลท์ (สำหรับหน้าจอ LCD) หน้าจอที่มืดแต่มีไฟแบ็คไลท์อุ่นแสดงว่ามีไฟเลี้ยง — หากไม่มีภาพปรากฏขึ้นแม้จะมีไฟแบ็คไลท์ที่ถูกต้อง แสดงว่าอิเล็กทรอนิกส์ของจอแสดงผลหรือสัญญาณจากบอร์ดแสดงผลล้มเหลว
ขั้นตอนที่ 3: หากหน้าจอทดสอบหรือข้อความเริ่มต้นควรปรากฏขึ้นเมื่อเปิดเครื่อง และไม่มีอะไรปรากฏขึ้น แสดงว่า A20B-8200-0011 ยังไม่ได้เริ่มต้นเอาต์พุตการแสดงผล นี่เป็นรูปแบบที่น่าจะชี้ไปที่บอร์ด CPU กราฟิกหลัก
ขั้นตอนที่ 4: หากองค์ประกอบหน้าจอบางส่วนปรากฏขึ้นอย่างถูกต้อง (เช่น ป้าย softkey) แต่ส่วนอื่นๆ ว่างเปล่าหรือเสียหาย โมดูลกราฟิกย่อยที่จัดการพื้นที่แสดงผลที่ได้รับผลกระทบอาจเป็นแหล่งที่มาของข้อผิดพลาด แทนที่จะเป็นบอร์ด CPU กราฟิกหลัก
แง่มุมที่น่าอุ่นใจอย่างหนึ่งของการเปลี่ยน A20B-8200-0011 คือบอร์ดนี้ไม่มีข้อมูลเฉพาะของเครื่องจักร ไม่มีพารามิเตอร์ ไม่มีโปรแกรมชิ้นส่วน ไม่มี PMC ladder ไม่มี offset ของเครื่องมือถูกจัดเก็บไว้ในบอร์ดควบคุมจอแสดงผลกราฟิก
ข้อมูลทั้งหมดนั้นอยู่ในโมดูล FROM และ SRAM ของ CNC ซึ่งอยู่บนบอร์ด CPU หลักและไม่ได้รับผลกระทบจากการเปลี่ยนบอร์ดกราฟิก
ดังนั้น การเปลี่ยนบอร์ดแสดงผลจึงเป็นหนึ่งในขั้นตอนการบำรุงรักษาที่สะอาดที่สุดที่มีอยู่ — สลับบอร์ดทางกายภาพ เปิดเครื่อง และตรวจสอบจอแสดงผล ไม่มีการสำรองข้อมูล ไม่มีการกู้คืน ไม่มีการตรวจสอบพารามิเตอร์ เพียงแค่ยืนยันว่าหน้าจอแสดงผลถูกต้องในทุกหน้าจอของ CNC
คำถามที่ 1: แผงควบคุม CNC มีหน้าจอว่างเปล่าโดยสมบูรณ์เมื่อเปิดเครื่อง แต่แกนของเครื่องจักรตอบสนองตามปกติต่ออินพุต jog จากแป้นพิมพ์ สิ่งนี้ยืนยันว่า A20B-8200-0011 เสียหายหรือไม่?
แกนที่ทำงานได้แม้หน้าจอว่างเปล่าสนับสนุนข้อผิดพลาดของระบบย่อยการแสดงผลอย่างมาก แทนที่จะเป็นข้อผิดพลาดของบอร์ดควบคุมหลัก ยืนยันว่าหน่วยแสดงผลเองมีไฟเลี้ยง (ตรวจสอบไฟแสดงสถานะแบ็คไลท์ วัดแรงดันแหล่งจ่ายไฟของจอแสดงผลหากเข้าถึงได้)
หากหน่วยแสดงผลมีไฟเลี้ยง แต่ไม่มีภาพปรากฏขึ้น บอร์ดควบคุมการแสดงผลเป็นผู้ต้องสงสัยหลัก ก่อนเปลี่ยน ควรตรวจสอบการเชื่อมต่อสายเคเบิลระหว่างบอร์ดแสดงผลและหน่วยแสดงผลด้วย — สายเคเบิลแสดงผลที่หลวมจะทำให้เกิดอาการเดียวกันกับบอร์ดแสดงผลที่เสียโดยไม่มีค่าใช้จ่าย
คำถามที่ 2: A20B-8200-0011 สามารถใช้แทน A20B-8200-0010 ที่อยู่ติดกันได้หรือไม่?
หมายเลขชิ้นส่วนทั้งสองนี้ใกล้เคียงกัน แต่เป็นบอร์ดที่แตกต่างกันภายในตระกูล A20B-8200 อาจใช้สำหรับการกำหนดค่า CNC หรือระดับการแก้ไขซอฟต์แวร์ที่แตกต่างกัน
ก่อนที่จะแทนที่อันหนึ่งด้วยอีกอันหนึ่ง ให้ยืนยันจากเอกสารอ้างอิงไขว้ที่เป็นทางการของ FANUC ว่า -0010 และ -0011 ถูกระบุว่าสามารถใช้แทนกันได้สำหรับการติดตั้ง CNC ที่เฉพาะเจาะจง การแทนที่รุ่นที่ไม่เข้ากันอาจส่งผลให้การเริ่มต้นการแสดงผลล้มเหลวหรือการแสดงผลหน้าจอไม่ถูกต้อง แม้ว่าบอร์ดที่เปลี่ยนใหม่จะทำงานได้อย่างสมบูรณ์ก็ตาม
คำถามที่ 3: จอแสดงผลแสดงหน้าจอสถานะ CNC ที่ถูกต้อง แต่ฟังก์ชันแสดงตัวอย่างเส้นทางเครื่องมือแบบกราฟิกแสดงพื้นที่ว่างเปล่าโดยสมบูรณ์ นี่คือ A20B-8200-0011 หรือไม่?
ความล้มเหลวเฉพาะของการแสดงผลเส้นทางเครื่องมือแบบกราฟิกเท่านั้น ในขณะที่หน้าจอโหมดอักขระทั้งหมด (พารามิเตอร์, offset, รายการโปรแกรม) ถูกต้อง ชี้ไปที่ฟังก์ชันการแสดงผลกราฟิก แทนที่จะเป็นฟังก์ชัน CPU หลัก — CPU กำลังสื่อสารอย่างถูกต้อง แต่เอาต์พุตกราฟิกกำลังล้มเหลว
รูปแบบนี้อาจบ่งชี้ถึงโมดูลกราฟิกย่อย แทนที่จะเป็นบอร์ดหลัก A20B-8200-0011 ขึ้นอยู่กับสถาปัตยกรรมการแสดงผลที่เฉพาะเจาะจง
A20B-8200-0011 ยังคงคุ้มค่าที่จะตรวจสอบหากการเปลี่ยนโมดูลย่อยไม่สามารถแก้ไขข้อผิดพลาดได้
คำถามที่ 4: A20B-8200-0011 ได้รับการทดสอบอย่างไรหลังจากการเปลี่ยนก่อนที่จะนำเครื่องจักรกลับมาผลิต?
นำทางผ่านหน้าจอแสดงผลแต่ละหน้าของ CNC อย่างเป็นระบบ: POSITION, PROGRAMME, OFFSET/SETTING, พารามิเตอร์ SYSTEM, ประวัติ MESSAGE/alarm, GRAPH (การจำลองเส้นทางเครื่องมือ) และหน้าจอที่กำหนดเองของผู้ผลิตเครื่องจักร
ตรวจสอบว่าแต่ละหน้าโหลดถูกต้อง รีเฟรชเมื่อข้อมูลเปลี่ยนแปลง (เปลี่ยนพารามิเตอร์และตรวจสอบว่าหน้าจออัปเดต) และเปลี่ยนหน้าได้อย่างราบรื่นเมื่อสลับหน้า ทดสอบฟังก์ชัน MDI เพื่อยืนยันว่าการกดแป้นพิมพ์ปรากฏบนหน้าจอ
บอร์ดที่ผ่านการตรวจสอบการนำทางหน้าจอที่ครอบคลุมนี้ไม่น่าจะมีข้อผิดพลาดในการแสดงผลที่ตกค้าง
คำถามที่ 5: A20B-8200-0011 สามารถซ่อมแซมในระดับส่วนประกอบได้หรือไม่หลังจากการเสียหายทางไฟฟ้า?
การซ่อมแซมในระดับส่วนประกอบเป็นไปได้สำหรับศูนย์ซ่อมแซมผู้เชี่ยวชาญ FANUC ที่มีอุปกรณ์ที่เหมาะสม รูปแบบความล้มเหลวทั่วไป ได้แก่ ความล้มเหลวของ IC แหล่งจ่ายไฟ ความเสียหายของส่วนประกอบป้องกันอินพุต และในบางกรณี ความล้มเหลวของวงจรออสซิลเลเตอร์หรือนาฬิกา
IC CPU การแสดงผลที่ล้มเหลวโดยสมบูรณ์โดยทั่วไปไม่สามารถซ่อมแซมได้ในราคาที่คุ้มค่า ความล้มเหลวบางส่วน — ซึ่งฟังก์ชันการแสดงผลบางอย่างทำงานได้และบางอย่างไม่ทำงาน — มักเกิดจาก IC อุปกรณ์ต่อพ่วงเฉพาะที่สามารถเปลี่ยนได้
สำหรับเครื่องจักรที่มีความสำคัญต่อการผลิตซึ่งมีค่าใช้จ่ายในการหยุดทำงานสูง การใช้หน่วยแลกเปลี่ยนที่ผ่านการทดสอบแล้วในขณะที่ซ่อมแซมเครื่องเดิมเป็นวิธีที่ปฏิบัติได้มากที่สุด
