| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8101-0440 |

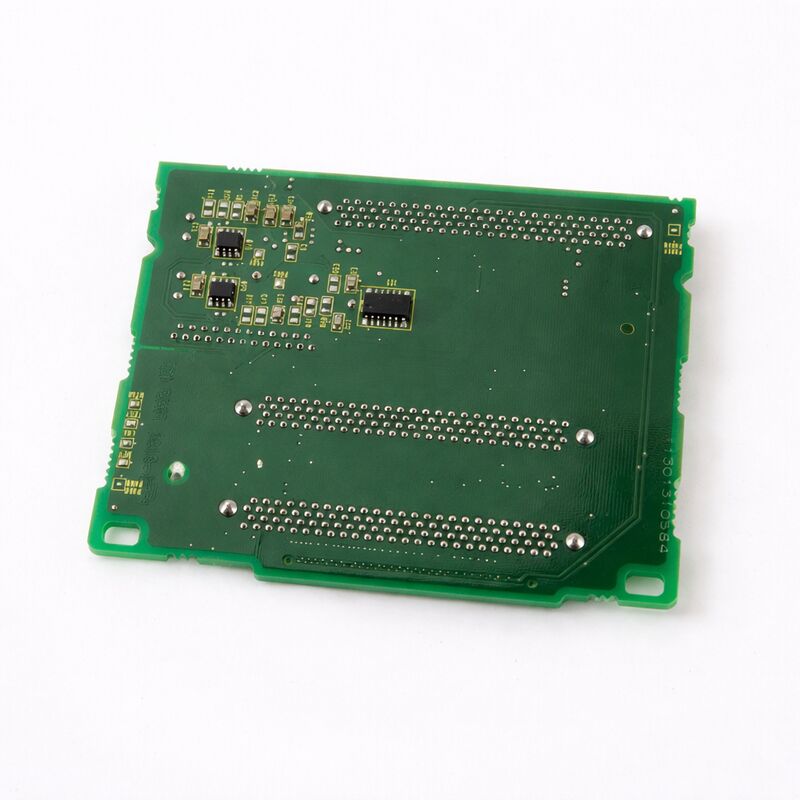

FANUC A20B-8101-0440 เป็นส่วนหนึ่งของตระกูลบอร์ดที่มีความสามารถทางเทคนิคสูงสุดที่ FANUC เคยผลิตมา — ซีรีส์ A20B-8101 สำหรับ CNC รุ่น 30i/31i/32i
นี่คือตระกูลบอร์ดสำหรับเครื่องจักรที่ผลักดันขีดจำกัดของสิ่งที่เครื่องจักร CNC สามารถทำได้: การตัดแบบห้าแกนพร้อมกันสำหรับชิ้นส่วนอากาศยาน, การกลึงและกัดแบบหลายเส้นทางบนศูนย์กลางเครื่องจักรแบบผสม, การประมาณค่าแบบนาโนบนพื้นผิวเกรดออปติคัล, และการทำงานแบบหลายแกนหมุนที่ซิงโครไนซ์บนสายการผลิต
ทุกฟังก์ชันที่ CNC ทำงานจะผ่านฮาร์ดแวร์ในซีรีส์ A20B-8101
โปรเซสเซอร์ของเมนบอร์ดจัดการการคำนวณการประมาณค่า, การสื่อสารเซอร์โว, อินเทอร์เฟซสปินเดิล, และการดำเนินการ PMC ladder พร้อมกันทั้งหมดภายในเวลาวงจรที่ทำให้เครื่องจักรทำงานด้วยอัตราป้อนตามที่สั่งโดยไม่หยุดชะงัก
วงจรการสื่อสารของบอร์ด — FSSB สำหรับแอมพลิฟายเออร์เซอร์โว, I/O Link สำหรับ I/O ของเครื่องจักร, ลิงก์สปินเดิลแบบอนุกรมสำหรับไดรฟ์สปินเดิล — จัดการการแลกเปลี่ยนข้อมูลความเร็วสูงพร้อมกันหลายสิบรายการทุกมิลลิวินาที
A20B-8101-0440 แสดงถึงระดับฮาร์ดแวร์ควบคุมนี้
เช่นเดียวกับบอร์ดทั้งหมดในตระกูลนี้ มันทำงานในสภาพแวดล้อมที่ท้าทายของเครื่องมือเครื่องจักรการผลิต: การเปลี่ยนแปลงอุณหภูมิขณะที่เครื่องจักรเริ่มอุ่นและเย็นลง, การสั่นสะเทือนจากกระบวนการผลิตที่ส่งผ่านโครงสร้างเครื่องจักร, และสภาพแวดล้อมทางไฟฟ้าของตู้ที่ใช้ร่วมกับไดรฟ์เซอร์โวและแอมพลิฟายเออร์สปินเดิลกำลังสูง
FANUC ออกแบบบอร์ดเหล่านี้สำหรับสภาพแวดล้อมนี้ — ส่วนประกอบเกรดอุตสาหกรรม, การจัดวาง PCB อย่างระมัดระวังเพื่อภูมิคุ้มกัน EMC, และระบบคอนเนคเตอร์ที่ได้รับการจัดอันดับสำหรับความต้องการทางกลของการใช้งานการผลิต
| พารามิเตอร์ | ค่า |
|---|---|
| ซีรีส์ | A20B-8101 |
| แพลตฟอร์มที่เข้ากันได้ | FANUC Series 30i/31i/32i-A และรุ่นย่อย |
| หมวดหมู่ | เมน / PCB ควบคุม CNC ฟังก์ชันสูง |
| แรงดันไฟฟ้าที่ใช้งาน | จ่ายจากระบบ (แร็คควบคุม CNC) |
| โครงสร้าง | PCB FR-4 อุตสาหกรรม, ส่วนประกอบ SMD |
| อินเทอร์เฟซ | FSSB, I/O Link, Serial Spindle, Display |
| สถานะ | พร้อมจำหน่าย — ปรับปรุงใหม่, ทดสอบแล้ว |
| แหล่งกำเนิด | ญี่ปุ่น |
ซีรีส์ A20B-8101 มีขนาดใหญ่และครอบคลุมฟังก์ชันที่แตกต่างกันมากมาย การทำความเข้าใจว่า -0440 อยู่ในตำแหน่งใดต้องพิจารณาโครงสร้างตระกูลโดยย่อ
บอร์ดที่มีหมายเลขต่ำที่สุดในตระกูล (A20B-8101-0010 ถึงประมาณ -0100) ครอบคลุมบอร์ดตัวเลือกและการสื่อสาร: -0030 คือบอร์ด Fast Ethernet, -0050 คือ Profibus master, -0100 คือ Profibus slave, -0220 คือ DeviceNet master, -0330 คือ DeviceNet slave
เหล่านี้คือบอร์ดตัวเลือกที่เสียบเข้ากับสล็อตขยายของเมนบอร์ดเพื่อเพิ่มความสามารถในการสื่อสาร
บอร์ดที่มีหมายเลขสูงขึ้นรวมถึงเมน CPU บอร์ดสำหรับฮาร์ดแวร์รุ่นและคอนฟิกูเรชัน 30i/31i/32i-A ต่างๆ: -0360 ถึง -0403 ครอบคลุมช่วงเมนบอร์ดรวมถึงรุ่น SA (standalone) และรุ่นที่ไม่ใช่ SA
นอกเหนือจากนี้ บอร์ดในช่วง -0440 และสูงกว่าครอบคลุมรุ่นรุ่นใหม่กว่าและคอนฟิกูเรชันพิเศษภายในตระกูล 30i/31i/32i-A
บอร์ดทั้งหมดในตระกูลใช้หลักการออกแบบเดียวกัน: ความทนทานระดับอุตสาหกรรม, สถาปัตยกรรมบัสที่เป็นกรรมสิทธิ์ของ FANUC, และความเข้ากันได้ของซอฟต์แวร์กับซอฟต์แวร์ CNC 30i/31i/32i-A
การบำรุงรักษาบอร์ดในตระกูล A20B-8101 ต้องใช้วิธีการที่มีระเบียบวินัยเช่นเดียวกันสำหรับทุกรุ่นย่อย:
การป้องกันข้อมูลก่อนเริ่มงาน ข้อมูล SRAM ทั้งหมด — พารามิเตอร์, PMC ladder, โปรแกรม, ข้อมูลพิกัด — ต้องสำรองข้อมูลก่อนถอดเมนบอร์ดใดๆ ออก
โมดูล FROM/SRAM อาจอยู่บนหรือแยกจากเมนบอร์ด แต่กระบวนการสำรองข้อมูลจะเหมือนกัน: ใช้ฟังก์ชันสำรองข้อมูลหน้าจอการบูตของ FANUC หรือการถ่ายโอน DNC ไปยังพีซี
การจัดการโมดูล โมดูลเสียบที่ติดตั้งบนบอร์ดเดิม (การ์ด CPU, การ์ดควบคุมเซอร์โว, โมดูลหน่วยความจำ) จะถูกย้ายไปยังบอร์ดทดแทน โมดูลแต่ละตัวต้องเสียบเข้าที่อย่างสมบูรณ์ — การเสียบไม่สมบูรณ์จะทำให้เกิดรูปแบบข้อผิดพลาดที่เลียนแบบความล้มเหลวของเมนบอร์ด
ความสมบูรณ์ของการเชื่อมต่อ หลังจากการติดตั้งใหม่ ตรวจสอบให้แน่ใจว่าสายเคเบิลทั้งหมดเสียบเข้าที่อย่างสมบูรณ์ คอนเนคเตอร์ใยแก้วนำแสง FSSB มีความสำคัญเป็นพิเศษ — ใยแก้วที่ดูเหมือนเชื่อมต่อแต่ไม่ได้ล็อคอย่างสมบูรณ์จะทำให้เกิดข้อผิดพลาดในการสื่อสารเซอร์โวเป็นระยะๆ ซึ่งวินิจฉัยได้ยากหากไม่ทราบว่าใยแก้วถูกรบกวน
การตรวจสอบอย่างเป็นระบบ หลังจากการกู้คืนข้อมูลและเปิดเครื่อง ให้ไปที่หน้าจอแสดงผล CNC ทั้งหมด ตรวจสอบการทำงานของ PMC ผ่านการทดสอบ I/O ของเครื่องจักร ยืนยันความพร้อมของแกนเซอร์โว และเรียกใช้รอบการทดสอบด้วยโปรแกรมที่ทราบก่อนที่จะปล่อยเครื่องจักรสำหรับการผลิต
Q1: ฉันจะยืนยันได้อย่างไรว่า A20B-8101-0440 เป็นบอร์ดทดแทนที่ถูกต้องก่อนสั่งซื้อ?
อ้างอิงหมายเลขชิ้นส่วนกับเอกสารไฟฟ้าของเครื่องจักรหรือป้ายกำกับของเมนบอร์ดที่มีอยู่ เมนบอร์ด FANUC จะมีหมายเลขชิ้นส่วนพิมพ์อยู่บนบอร์ดเอง บ่อยครั้งจะมีส่วนต่อท้ายที่ระบุรุ่นฮาร์ดแวร์
ยืนยันว่าหมายเลขชิ้นส่วนของบอร์ดตรงกับบอร์ดทดแทนที่สั่งซื้อ รวมถึงส่วนต่อท้ายใดๆ หากหมายเลขชิ้นส่วนเดิมของเครื่องจักรไม่มีจำหน่ายแล้ว ให้ติดต่อซัพพลายเออร์ชิ้นส่วนเฉพาะทาง FANUC เพื่อยืนยันว่าบอร์ดปัจจุบันรุ่นใดที่เข้ากันได้
Q2: หลังจากติดตั้ง A20B-8101-0440 แล้ว CNC บูตขึ้นมา แต่แกนเซอร์โวแสดงสัญญาณเตือน 401 (เซอร์โวพร้อมใช้งานปิด) สิ่งนี้บ่งชี้อะไร?
สัญญาณเตือน 401 (VRDY OFF) เมื่อเริ่มต้นหลังจากเปลี่ยนบอร์ดโดยทั่วไปบ่งชี้ว่าการเชื่อมต่อใยแก้วนำแสง FSSB ระหว่างเมนบอร์ดและแอมพลิฟายเออร์เซอร์โวตัวแรกในสาย FSSB ยังไม่ได้รับการสร้างขึ้น ตรวจสอบคอนเนคเตอร์ COP10A บนบอร์ด — ยืนยันว่าสายใยแก้วนำแสงเสียบเข้าที่และล็อคอย่างสมบูรณ์
นอกจากนี้ ให้ยืนยันว่าแอมพลิฟายเออร์เซอร์โวได้รับพลังงาน (มีกำลังไฟควบคุม 24V) ก่อนที่ CNC จะพยายามสื่อสาร FSSB
หากโทโพโลยี FSSB มีแอมพลิฟายเออร์หลายตัว CNC จะต้องสื่อสารกับแต่ละตัวตามลำดับ — ความผิดพลาดที่แอมพลิฟายเออร์ตัวใดตัวหนึ่งจะตัดสายโซ่ลงไป
Q3: เครื่องจักรมีตัวเลือกฟังก์ชัน PC (CNC แบบเปิดที่ใช้ Windows) หรือไม่? A20B-8101-0440 รองรับสิ่งนี้หรือไม่?
ความสามารถของฟังก์ชัน PC ในรุ่น 30i/31i/32i-A นั้นเชื่อมโยงกับรุ่นเมนบอร์ดเฉพาะ บอร์ดฟังก์ชัน PC จะมีระบบย่อย PC แบบฝัง (โปรเซสเซอร์, หน่วยความจำ, และอินเทอร์เฟซฝั่ง PC) นอกเหนือจากฟังก์ชันเมนบอร์ด CNC มาตรฐาน
บอร์ดมาตรฐาน (ไม่ใช่ PC) ขาดระบบย่อยนี้ ก่อนสั่งซื้อ ให้ยืนยันว่าคอนฟิกูเรชันเดิมของเครื่องจักรมีฟังก์ชัน PC หรือไม่ — สิ่งนี้จะกำหนดว่าต้องใช้บอร์ดรุ่นใด การใช้บอร์ดที่ไม่ใช่ PC เพื่อทดแทนบอร์ดฟังก์ชัน PC (หรือในทางกลับกัน) จะไม่ทำงานอย่างถูกต้อง
Q4: ศูนย์ซ่อมเฉพาะทางสามารถปรับปรุงบอร์ดซีรีส์ A20B-8101 แทนการเปลี่ยนได้หรือไม่?
ใช่ ศูนย์ซ่อมเฉพาะทาง FANUC ปรับปรุงบอร์ดซีรีส์ A20B-8101 เป็นประจำ — เปลี่ยนตัวเก็บประจุอิเล็กโทรไลต์, คอนเนคเตอร์ที่เสียหาย, และ IC ที่เสีย และทดสอบบนแท่นทดสอบคอนโทรลเลอร์ FANUC โดยเฉพาะ
สำหรับโรงงานที่ A20B-8101-0440 มีราคาสูงในการเปลี่ยนใหม่ การปรับปรุงที่ผ่านการทดสอบจากศูนย์ที่ผ่านการรับรองมักเป็นตัวเลือกที่คุ้มค่าที่สุด
ตรวจสอบให้แน่ใจว่าศูนย์ซ่อมมีประสบการณ์ที่บันทึกไว้กับบอร์ดซีรีส์ A20B-8101 โดยเฉพาะ ไม่ใช่แค่ PCB FANUC ทั่วไป เนื่องจากสถาปัตยกรรมบอร์ด CNC ระดับสูงแตกต่างอย่างมากจากรุ่นบอร์ด FANUC ที่เรียบง่ายกว่า
Q5: CNC แสดงสัญญาณเตือน "SRVO-062 BZAL" หลังจากการเปลี่ยนเมนบอร์ด เกิดอะไรขึ้น?
BZAL คือสัญญาณเตือนแบตเตอรี่เป็นศูนย์ — แบตเตอรี่สำรองสำหรับข้อมูล SRAM ของ CNC ถูกตัดการเชื่อมต่อหรือล้มเหลว และเนื้อหา SRAM อาจสูญหายหรือเสียหาย สัญญาณเตือนนี้มักเกิดขึ้นเมื่อแบตเตอรี่ถูกตัดการเชื่อมต่อระหว่างการเปลี่ยนบอร์ดโดยไม่ได้กู้คืน SRAM จากข้อมูลสำรองก่อน
หากข้อมูล SRAM ถูกสำรองไว้ก่อนถอดบอร์ดออก ให้กู้คืนจากสื่อสำรองผ่านหน้าจอการบูต
เปลี่ยนแบตเตอรี่ด้วยยูนิตใหม่ หากไม่ได้ทำการสำรองข้อมูล การกู้คืนจะต้องป้อนพารามิเตอร์เครื่องจักรทั้งหมดด้วยตนเอง — กระบวนการที่ใช้เวลานานซึ่งตอกย้ำว่าเหตุใดการสำรองข้อมูล SRAM ก่อนการทำงานกับบอร์ดใดๆ จึงเป็นสิ่งจำเป็น
