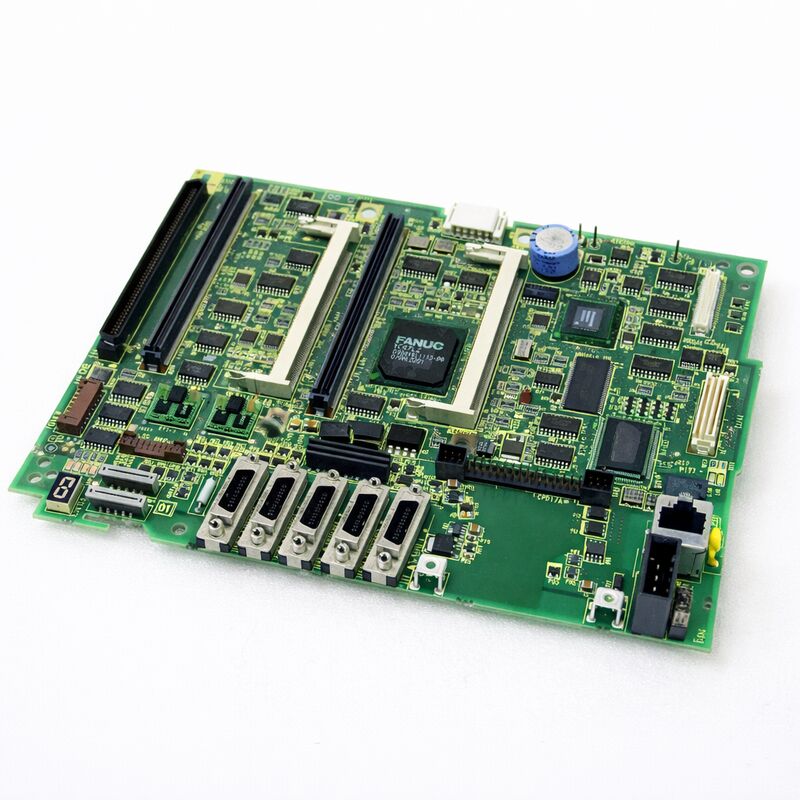

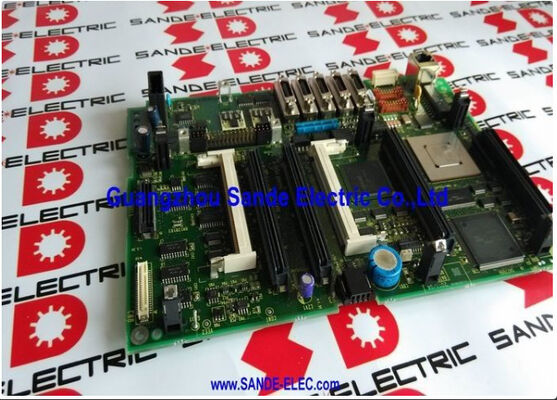

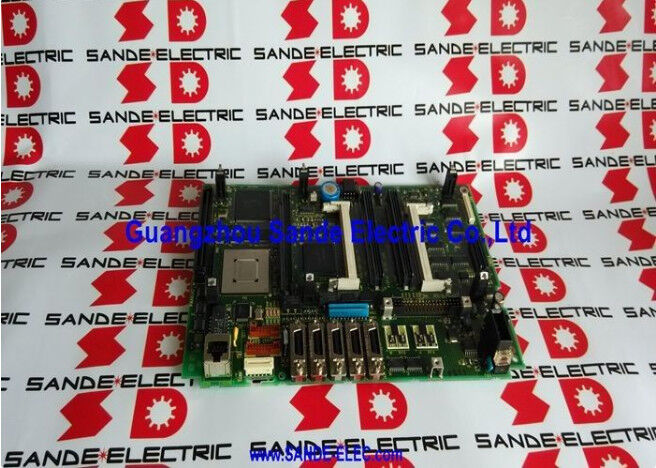

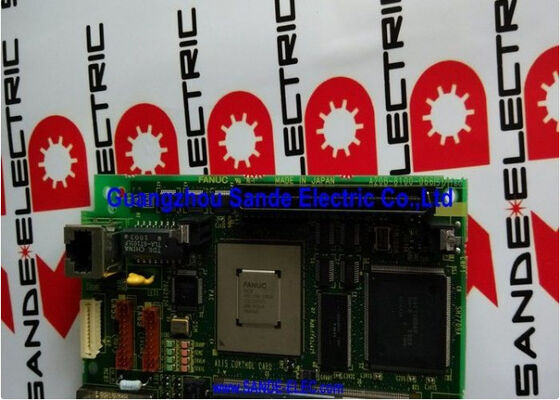

FANUC A20B-8101-0401 | เมนบอร์ด A5 สำหรับ Series 30i/31i/32i-A — ไม่มีฟังก์ชัน PC, ติดตั้งบน LCD/MDI Unit, ผลิตในญี่ปุ่น

ภาพรวม

FANUC A20B-8101-0401 เป็นบอร์ดหลักสำหรับ CNC รุ่นที่มีความสามารถสูงที่สุดรุ่นหนึ่งของ FANUC ซีรีส์ 30i/31i/32i-A เป็นตัวแทนของกลุ่มประสิทธิภาพสูงของ i-series ของ FANUC — คอนโทรลเลอร์ที่สร้างขึ้นสำหรับเครื่องจักรที่ซับซ้อน หลายเส้นทาง หลายแกน ศูนย์กลางการตัดเฉือนห้าแกน

ศูนย์กลางการกลึงแบบผสม ศูนย์กลางการเจียรเฟือง สายการผลิต FMS แบบหลายพาเลท นี่คือเครื่องจักรที่ตระกูล 30i/31i/32i อาศัยอยู่

การระบุ A5 หมายถึงการแก้ไขฮาร์ดแวร์ของบอร์ดนี้ภายในวงจรชีวิตผลิตภัณฑ์ของซีรีส์ 30i/31i/32i-A

บอร์ดนี้สืบทอดมาจากบอร์ดหลักรุ่นก่อนหน้า และรวมการอัปเดตฮาร์ดแวร์ของ FANUC เพื่อตอบสนองข้อกำหนดด้านความน่าเชื่อถือและความเข้ากันได้ที่สะสมมาจากการใช้งานจริงของรุ่นก่อนหน้า

เมื่อ FANUC ออกรุ่นบอร์ดหลักที่อัปเดต เช่น A5 โดยทั่วไปแล้วจะกลายเป็นตัวทดแทนสำหรับทุกรุ่นก่อนหน้า — ดังนั้น A20B-8101-0401 จึงไม่เพียงแต่ใช้ทดแทนรุ่นฮาร์ดแวร์ที่ตรงกันเท่านั้น แต่ยังเป็นตัวทดแทนที่เหมาะสมสำหรับบอร์ดหลักรุ่นก่อนหน้าในตระกูล 30i/31i/32i-A ด้วย

ข้อกำหนด "ไม่มีฟังก์ชัน PC" เป็นรายละเอียดการจัดซื้อที่สำคัญ

ซีรีส์ 30i/31i/32i มีให้เลือกสองรูปแบบ: มาตรฐาน (ไม่มี PC ในตัว) และมีฟังก์ชัน PC ในตัว

รุ่นฟังก์ชัน PC รัน PC แบบฝังที่ใช้ Windows บนเมนบอร์ดเดียวกัน ทำให้สามารถใช้งานฟังก์ชัน CNC แบบเปิดของ FANUC การพัฒนา HMI แบบกำหนดเอง และซอฟต์แวร์แอปพลิเคชันที่ใช้ PC ได้

A20B-8101-0401 เป็นรุ่นที่ไม่มี PC ไม่สามารถใช้แทนที่เมนบอร์ดฟังก์ชัน PC ได้ — ฮาร์ดแวร์ ขั้วต่อ และการกำหนดค่าซอฟต์แวร์แตกต่างกันระหว่างทั้งสองรุ่น

ข้อมูลจำเพาะหลัก

การติดตั้ง LCD/MDI — ทำไมจึงสำคัญ

ซีรีส์ 30i/31i/32i-A ใช้สถาปัตยกรรมทางกายภาพที่แตกต่างจากคอนโทรลเลอร์ i-series ของ FANUC รุ่นก่อนหน้า ในซีรีส์ 16i/18i เมนบอร์ดจะอยู่ภายในตู้ควบคุมบนแร็ค ในซีรีส์ 30i/31i/32i-A เมนบอร์ดจะติดตั้งโดยตรงที่ด้านหลังของหน่วย LCD/MDI — แผงควบคุม

การรวมระบบนี้ช่วยลดขนาดตู้โดยรวมและทำให้การเดินสายง่ายขึ้น แต่ก็เปลี่ยนขั้นตอนการบำรุงรักษา

ในการเข้าถึง A20B-8101-0401 ต้องเปิดแผงควบคุมหรือถอดหน่วย LCD/MDI ออกจากเครื่อง

สามารถเข้าถึงบอร์ดได้จากด้านหลังของแผง ซึ่งหมายความว่าการเปลี่ยนสามารถทำได้ที่เครื่องโดยไม่ต้องถอดตู้ควบคุมออกทั้งหมด

อย่างไรก็ตาม ตำแหน่งการติดตั้งของหน่วย LCD/MDI — บางครั้งอยู่สูงบนเครื่องจักร บางครั้งอยู่ในจี้ — หมายความว่าเงื่อนไขการเข้าถึงแตกต่างกันอย่างมากในแต่ละการออกแบบเครื่องจักร

วางแผนการเข้าถึงก่อนเริ่ม ตรวจสอบเครื่องมือที่จำเป็น ตรวจสอบว่าบอร์ดทดแทนได้รับการทดสอบและพร้อมแล้ว

การสำรองและโหลดข้อมูล SRAM เป็นส่วนที่ใช้เวลานานที่สุดของขั้นตอน — การสลับบอร์ดจริง เมื่อเข้าถึงได้แล้ว จะตรงไปตรงมา

ข้อมูล SRAM — ขั้นตอนการสำรองข้อมูลที่สำคัญ

A20B-8101-0401 เชื่อมต่อกับโมดูล FROM/SRAM ที่เก็บข้อมูลเฉพาะของเครื่องจักรทั้งหมด

ซึ่งรวมถึงพารามิเตอร์ CNC, โปรแกรมแลดเดอร์ PMC (Programmable Machine Controller), ข้อมูลการชดเชยเครื่องมือ, ระบบพิกัดงาน, และโปรแกรมชิ้นส่วนที่เก็บไว้

ไม่มีข้อมูลใดอยู่ในเมนบอร์ดเอง — ข้อมูลอยู่ในโมดูล FROM/SRAM

อย่างไรก็ตาม การกำหนดค่าคอนโทรลเลอร์บางอย่างจะเก็บข้อมูลที่เกี่ยวข้องกับการบูตไว้ใน SRAM ซึ่งต้องจัดการอย่างระมัดระวังระหว่างการเปลี่ยนบอร์ด คำแนะนำการบำรุงรักษาของ FANUC ชัดเจน:

สำรองข้อมูล SRAM ทั้งหมดก่อนเริ่ม ใช้ฟังก์ชันสำรองข้อมูลหน้าจอการบูตของ FANUC, การถ่ายโอน DNC, หรือการ์ดหน่วยความจำ FANUC เพื่อจับชุดข้อมูลทั้งหมด หลังจากเปลี่ยนบอร์ดแล้ว ให้กู้คืนข้อมูล SRAM ก่อนที่จะพยายามใช้งานตามปกติ

การข้ามขั้นตอนนี้จะสร้างสถานการณ์ที่เครื่องจักรไม่สามารถทำงานได้ — พารามิเตอร์เป็นค่าเริ่มต้น, PMC ไม่มีแลดเดอร์ให้ดำเนินการ, และโปรแกรมชิ้นส่วนหายไป

การกู้คืนจากสิ่งนี้เป็นไปได้ แต่ใช้เวลานาน การสำรองข้อมูลห้านาทีก่อนเริ่มงานจะช่วยประหยัดเวลาในการป้อนข้อมูลใหม่ได้หลายชั่วโมงหลังจากนั้น

คำถามที่พบบ่อย

คำถามที่ 1: หลังจากเปลี่ยน A20B-8101-0401 แล้ว CNC แสดงข้อผิดพลาด "SR" หรือข้อผิดพลาดในการเริ่มต้นระบบที่เกี่ยวข้องกับหน่วยความจำ หมายความว่าอย่างไร?

โดยทั่วไปแล้ว ข้อผิดพลาด SR เมื่อเริ่มต้นระบบจะบ่งชี้ว่าข้อมูล SRAM ไม่ได้รับการกู้คืนอย่างถูกต้องหลังจากการเปลี่ยนบอร์ด ตรวจสอบว่าข้อมูล SRAM ได้รับการโหลดอย่างสมบูรณ์แล้ว หากกระบวนการสำรองข้อมูลถูกขัดจังหวะหรือใช้ไฟล์ข้อมูลผิดพลาด CNC จะเริ่มทำงานด้วยข้อมูลพารามิเตอร์ที่เสียหายหรือไม่สมบูรณ์

ใช้เมนูบูตของ FANUC เพื่อโหลดอิมเมจ SRAM จากสื่อสำรอง หากไม่มีการสำรองข้อมูลก่อนการเปลี่ยน โปรดติดต่อ FANUC หรือวิศวกรที่ได้รับการรับรอง — การกู้คืนพารามิเตอร์เริ่มต้นเป็นไปได้ แต่ต้องป้อนค่าเฉพาะของเครื่องจักรทั้งหมดด้วยตนเองอย่างระมัดระวัง

คำถามที่ 2: A20B-8101-0401 สามารถใช้แทนเมนบอร์ด A20B-8101-0400 รุ่นก่อนหน้าใน CNC ซีรีส์ 30i/31i-A ได้หรือไม่?

ใช่ -0401 (การแก้ไข A5) เป็นตัวทดแทนที่อัปเดตสำหรับ -0400 และรุ่นก่อนหน้าของเมนบอร์ดในตระกูล 30i/31i/32i-A ที่ไม่มี PC

FANUC กำหนดให้การแก้ไขฮาร์ดแวร์ใหม่เป็นตัวทดแทนสำหรับทุกรุ่นก่อนหน้า ดังนั้น -0401 จึงเหมาะสมสำหรับเครื่องจักร 30i/31i/32i-A ใดๆ ที่ใช้เมนบอร์ดที่ไม่มี PC รุ่นก่อนหน้า

ยืนยันว่าเครื่องจักรใช้การกำหนดค่าแบบไม่มี PC ก่อนสั่งซื้อ — รุ่นเมนบอร์ดฟังก์ชัน PC มีหมายเลขชิ้นส่วนที่แตกต่างกันและไม่สามารถใช้แทนกันได้

คำถามที่ 3: เครื่องจักรใช้จอ LCD สีขนาด 15 นิ้ว A20B-8101-0401 รองรับการแสดงผลนี้หรือไม่?

เมนบอร์ด A20B-8101-0401 เชื่อมต่อกับหน่วย LCD ผ่านอินเทอร์เฟซการแสดงผลที่รวมอยู่ในชุด LCD/MDI

ความเข้ากันได้ของบอร์ดกับขนาดการแสดงผลโดยทั่วไปจะถูกกำหนดโดยการกำหนดค่าระบบ CNC โดยรวม แทนที่จะเป็นเมนบอร์ดเพียงอย่างเดียว

หากเมนบอร์ดเดิมทำงานร่วมกับจอสีขนาด 15 นิ้วได้ การเปลี่ยนโดยตรงด้วย A20B-8101-0401 ก็จะทำงานร่วมกับจอเดียวกันได้เช่นกัน

หากไม่แน่ใจ ให้ตรวจสอบว่าอินเทอร์เฟซการแสดงผลตรงกันระหว่างบอร์ดทดแทนและหน่วย LCD ที่ติดตั้งอยู่

คำถามที่ 4: โดยทั่วไปแล้ว ขั้นตอนการเปลี่ยน A20B-8101-0401 เต็มรูปแบบใช้เวลานานเท่าใด?

สำหรับช่างเทคนิคที่มีประสบการณ์กับฮาร์ดแวร์ 30i/31i/32i-A ขั้นตอนที่สมบูรณ์ — การสำรองข้อมูล SRAM, การสลับบอร์ดจริง, การกู้คืน SRAM, และการตรวจสอบการทำงาน — โดยทั่วไปจะใช้เวลา 2 ถึง 4 ชั่วโมง การสลับบอร์ดจริงใช้เวลา 30 ถึง 60 นาที ขึ้นอยู่กับการเข้าถึงแผง

การสำรองและกู้คืนข้อมูล SRAM รวมถึงการตรวจสอบ จะใช้เวลาส่วนใหญ่ที่เหลือ

ขั้นตอนครั้งแรกบนการกำหนดค่าเครื่องจักรที่ไม่คุ้นเคยจะใช้เวลานานขึ้น การมีคู่มือการบำรุงรักษาของ FANUC สำหรับเครื่องจักรเฉพาะเปิดอยู่และพร้อมใช้งานจะช่วยเร่งกระบวนการได้อย่างมาก

คำถามที่ 5: CNC แสดง "SYSTEM ALARM" เมื่อเปิดเครื่องหลังจากติดตั้ง A20B-8101-0401 ใหม่ จอแสดงผลแสดงรหัสข้อผิดพลาด ควรตรวจสอบอย่างไร?

ระบบแจ้งเตือนทันทีหลังจากการติดตั้งบอร์ดโดยทั่วไปบ่งชี้ถึงสิ่งใดสิ่งหนึ่งในสามประการ: การกู้คืนข้อมูล SRAM ไม่สมบูรณ์, การกำหนดค่าฮาร์ดแวร์ไม่ตรงกัน (เช่น การ์ด CPU หรือโมดูล FROM/SRAM ไม่ได้เสียบแน่น), หรือปัญหาการเชื่อมต่อทางกายภาพ (สายเคเบิลไม่ได้เชื่อมต่อกลับอย่างสมบูรณ์ระหว่างการติดตั้งใหม่)

ตรวจสอบการเสียบโมดูลทั้งหมดก่อน — กดโมดูลเสียบแต่ละอันให้แน่นเข้ากับขั้วต่อ ตรวจสอบว่าสายเคเบิลทั้งหมดเชื่อมต่อกลับแล้ว จากนั้นลองกู้คืน SRAM จากเมนูบูต

หากข้อผิดพลาดดังต่อไปหลังจากตรวจสอบเหล่านี้แล้ว ให้บันทึกรหัสข้อผิดพลาดเฉพาะและอ้างอิงในคู่มือการบำรุงรักษา FANUC Series 30i/31i/32i-A (B-63945EN)
