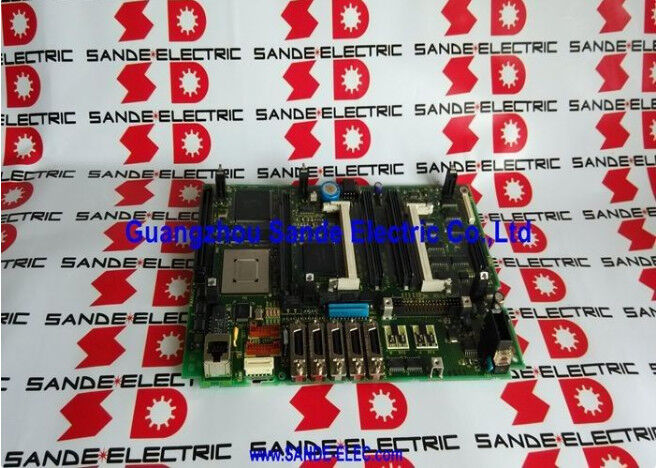

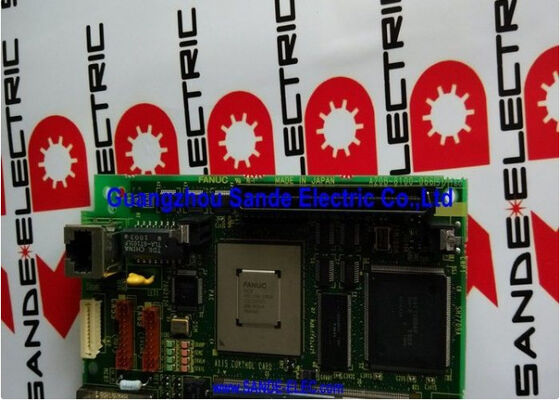

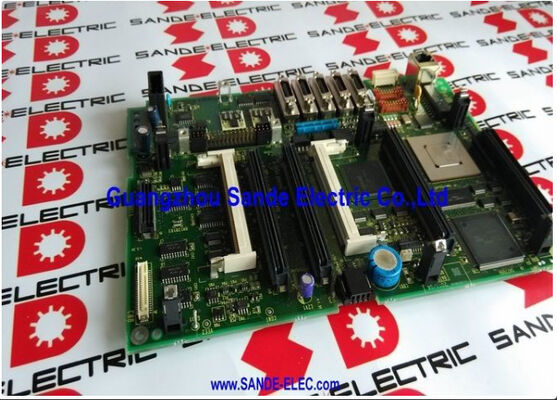

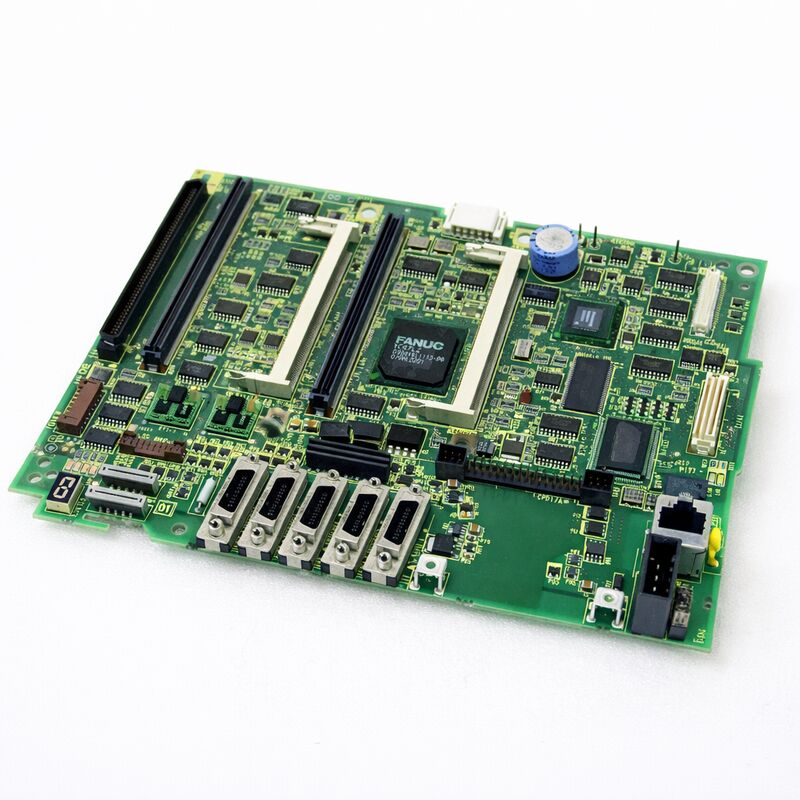

FANUC A20B-8101-0374 | เมนบอร์ด PCB -- ซีรีส์คอนโทรลเลอร์ CNC ระดับสูง A20B-8101
FANUC A20B-8101-0374 เป็นส่วนหนึ่งของตระกูลบอร์ด A20B-8101 ซึ่งเป็นเมนบอร์ด PCB ของ FANUC สำหรับคอนโทรลเลอร์ CNC ประสิทธิภาพสูงในซีรีส์ 30i/31i/32i ตระกูลนี้ครอบคลุมฮาร์ดแวร์ควบคุมสำหรับคอนโทรลเลอร์ CNC ของ FANUC ที่มีความสามารถสูงสุดที่ผลิตขึ้นในช่วงยุค i-series
เครื่องจักรที่ใช้คอนโทรลเลอร์เหล่านี้สามารถทำงานที่คอนโทรลเลอร์ CNC รุ่นที่ง่ายกว่าไม่สามารถทำได้ เช่น การทำงานแบบ 5 แกนพร้อมกัน การทำงานแบบหลายเส้นทางพร้อมการประมวลผลโปรแกรมอิสระในแต่ละเส้นทาง การทำงานแบบนาโนอินเตอร์โพเลชั่นความเร็วสูงสำหรับชิ้นส่วนที่ต้องการความละเอียดพื้นผิวสูง และการซิงโครไนซ์ที่ซับซ้อนระหว่างการกลึง การกัด และการเจียรบนเครื่องจักรแบบผสมผสาน
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ |
ค่า |
| ซีรีส์ |
A20B-8101 |
| แพลตฟอร์ม CNC ที่รองรับ |
FANUC Series 30i/31i/32i-A และรุ่นที่เกี่ยวข้อง |
| ฟังก์ชัน |
เมนบอร์ด PCB ควบคุมหลัก / ฟังก์ชันสูง |
| แรงดันไฟฟ้าที่ใช้งาน |
ภายในระบบ (ตู้ CNC) |
| โครงสร้าง |
FR-4 เกรดอุตสาหกรรม, ส่วนประกอบ SMD |
| อินเทอร์เฟซ |
FSSB, Serial Spindle, I/O Link, Display |
| สถานะ |
มีจำหน่าย - ปรับปรุงใหม่, ทดสอบแล้ว |
| แหล่งผลิต |
ญี่ปุ่น |
แพลตฟอร์ม 30i/31i/32i-A -- สิ่งที่บอร์ดควบคุมรองรับ
คอนโทรลเลอร์ CNC ซีรีส์ 30i/31i/32i-A เป็นคอนโทรลเลอร์ CNC ระดับสูงสุดของ FANUC สำหรับเครื่องมือกล การทำความเข้าใจว่าแพลตฟอร์มนี้ควบคุมอะไรจะช่วยอธิบายได้ว่าทำไมเมนบอร์ดควบคุมจึงมีความสำคัญมาก
- การตัดเฉือนแบบหลายเส้นทาง: 30i/31i/32i-A รองรับการประมวลผลโปรแกรมอิสระหลายเส้นทางพร้อมกัน แต่ละเส้นทางควบคุมชุดแกนและสปินเดิลของตัวเอง
- จำนวนแกนสูง: คอนโทรลเลอร์ CNC 30i/31i/32i-A หนึ่งเครื่องสามารถควบคุมแกนได้สูงสุด 40 แกนในทุกเส้นทาง โดยมีแกนเซอร์โวสูงสุด 20 แกนและสปินเดิล 4 ตัวในบางการกำหนดค่า
- การอินเตอร์โพเลชั่นความเร็วสูง: ฟังก์ชันนาโนอินเตอร์โพเลชั่นประมวลผลคำสั่งอินเตอร์โพเลชั่นด้วยความละเอียดระดับไมโครเมตร ซึ่งต้องการเวลาวงจรที่เร็วมาก
- การควบคุม 5 แกนพร้อมกัน: การควบคุมจุดศูนย์กลางเครื่องมือ ฟังก์ชันระนาบงานเอียง และการอินเตอร์โพเลชั่น 5 แกนพร้อมกันทั้งหมดทำงานผ่านโปรเซสเซอร์ของบอร์ดควบคุม
ข้อควรพิจารณาในการบำรุงรักษาสำหรับบอร์ดซีรีส์ A20B-8101
การเปลี่ยนเมนบอร์ดควบคุมใน CNC ระดับสูงต้องมีการเตรียมการมากกว่าการเปลี่ยนบอร์ดอุปกรณ์ต่อพ่วงหรือบอร์ดเสริม:
- การสำรองข้อมูลเป็นสิ่งจำเป็น: ข้อมูลเฉพาะของเครื่องจักรทั้งหมดต้องถูกบันทึกก่อนถอดบอร์ดออก
- การเสียบบอร์ดสำคัญ: บอร์ดแบบเสียบต้องเสียบเข้าที่อย่างสมบูรณ์และถูกต้องหลังการติดตั้งใหม่
- ลำดับการตรวจสอบ: หลังจากการเปลี่ยน ให้ตรวจสอบอย่างเป็นระบบ: พารามิเตอร์ CNC การทำงานของ PMC ladder ความพร้อมของแกน ความพร้อมของสปินเดิล และการทำงานของโปรแกรมเต็มรูปแบบ
คำถามที่พบบ่อย
คำถามที่ 1: คอนโทรลเลอร์ CNC ซีรีส์ 30i เริ่มทำงาน แต่แสดงข้อผิดพลาด "9001" หรือข้อผิดพลาดการกำหนดค่าระบบที่คล้ายกันทันที บอร์ด A20B-8101-0374 เสียหายหรือไม่?
ข้อผิดพลาดการกำหนดค่าระบบเมื่อเริ่มทำงานครั้งแรกหลังจากการเปลี่ยนบอร์ดมักบ่งชี้ว่าซอฟต์แวร์ของ CNC ไม่สามารถรับรู้การกำหนดค่าฮาร์ดแวร์ของบอร์ดที่เปลี่ยนได้ ก่อนอื่น ให้ตรวจสอบว่าข้อมูล SRAM ถูกโหลดอย่างถูกต้องหรือไม่ หากโหลด SRAM อย่างถูกต้องแล้วและข้อผิดพลาดก็ยังคงอยู่ บอร์ดรุ่นนั้นอาจต้องมีการปรับพารามิเตอร์ซอฟต์แวร์ หรืออาจไม่ใช่รุ่นฮาร์ดแวร์ที่ถูกต้อง
คำถามที่ 2: สามารถใช้บอร์ดเสริมจากตระกูล A20B-8101 สลับกันได้ในคอนฟิกูเรชันเครื่อง 30i/31i/32i ที่แตกต่างกันหรือไม่?
โดยทั่วไปแล้ว บอร์ดเสริมภายในตระกูล A20B-8101 สามารถใช้งานร่วมกันได้ในระบบ 30i/31i/32i-A โดยมีเงื่อนไขว่าโปรโตคอลการสื่อสารที่ติดตั้งเหมือนกันและซอฟต์แวร์ CNC รองรับตัวเลือกนั้น อย่างไรก็ตาม บอร์ดเสริมยังต้องการตัวเลือกซอฟต์แวร์ที่สอดคล้องกันเพื่อลงทะเบียนบน CNC
คำถามที่ 3: บอร์ด A20B-8101 ซีรีส์ที่มีจำหน่ายในตลาดรองบางครั้งมีตัวอักษรต่อท้ายที่แตกต่างกัน สิ่งนี้มีผลต่อความเข้ากันได้หรือไม่?
ตัวอักษรต่อท้ายในหมายเลขชิ้นส่วนของ FANUC โดยทั่วไปจะระบุระดับการแก้ไขฮาร์ดแวร์ ในกรณีส่วนใหญ่ การแก้ไขต่อท้ายที่สูงกว่าจะเข้ากันได้แบบย้อนหลัง อย่างไรก็ตาม โปรดยืนยันกับผู้จำหน่ายชิ้นส่วนว่าตัวอักษรต่อท้ายที่เสนอเฉพาะนั้นเข้ากันได้กับการกำหนดค่าเมนบอร์ดของเครื่องเป้าหมาย
คำถามที่ 4: ควรขนส่งและจัดเก็บ A20B-8101-0374 อย่างไรเมื่อเก็บไว้เป็นอะไหล่?
จัดเก็บในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตเดิม หรือถุงที่ปลอดภัยจากไฟฟ้าสถิต (ESD-safe bag) ที่มีสารดูดความชื้น เก็บให้ห่างจากความชื้น อุณหภูมิสูง และแสงแดดโดยตรง บอร์ดมีส่วนประกอบ SMD แบบละเอียดและตรรกะ CMOS ที่ไวต่อการคายประจุไฟฟ้าสถิต
คำถามที่ 5: หลังจากการเปลี่ยนบอร์ดและกู้คืนข้อมูลสำเร็จ คอนโทรลเลอร์ CNC ทำงานได้ แต่แกนหนึ่งแสดงข้อผิดพลาดการติดตามระหว่างการเคลื่อนที่ด้วยความเร็วสูง บอร์ดที่เปลี่ยนได้รับการติดตั้งอย่างถูกต้องหรือไม่?
ข้อผิดพลาดการติดตามบนแกนเดียวหลังจากการเปลี่ยนเมนบอร์ดส่วนใหญ่มักชี้ไปที่ปัญหาพารามิเตอร์เซอร์โวมากกว่าความล้มเหลวของเมนบอร์ด ตรวจสอบค่าพารามิเตอร์เซอร์โวสำหรับแกนที่ได้รับผลกระทบเทียบกับค่าพื้นฐานที่บันทึกไว้ของเครื่องจักร หากพารามิเตอร์ดูถูกต้อง ให้ตรวจสอบการเชื่อมต่อใยแก้วนำแสง FSSB สำหรับแอมพลิฟายเออร์ที่ได้รับผลกระทบ
