| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8101-0160 |

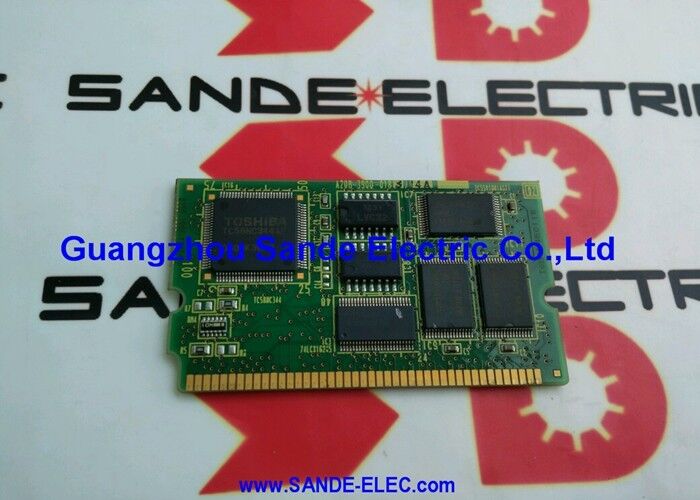

เลขส่วน:A20B-8101-0160
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:พีซีบี ผังอินเตอร์เฟซ HSSB ด้านพีซี (Bus Serial High Speed)
ซีรี่ย์:A20B-8101 FANUC ครอบครัว PCB ระบบอินเตอร์เฟซ PC ซีรี่ย์ i
รายการFANUC A20B-8101-0160is the PC-side component of FANUC's High-Speed Serial Bus (HSSB) link — the board that installs in a personal computer's expansion slot to connect that PC directly to a FANUC i-series CNC controller via optical fibre cable.
มันเป็นครึ่งหนึ่งของคู่ HSSB ที่เป็นของคอมพิวเตอร์ ไม่ใช่ CNC
HSSB เป็นการแก้ไขของ FANUC สําหรับปัญหาเฉพาะเจาะจงที่เกิดขึ้นในช่วงปลายปี 1990 เมื่อเครื่อง CNC เริ่มได้ประโยชน์จากการใช้งานบน PC:สายเชื่อมต่อการสื่อสารกันเสียงระหว่าง FANUC CNC controller และคอมพิวเตอร์ส่วนตัวที่ตั้งอยู่ใกล้เคียง.
การเชื่อมต่อลําดับมาตรฐาน (RS-232C) ค่อนข้างช้าและมีความเปราะบางต่อการขัดแย้งทางแม่เหล็กไฟฟ้าจากเครื่องขับเคลื่อน
อีเทอร์เน็ตมีให้บริการ แต่นํามาความช้าและค่าใช้จ่ายโปรโตคอลที่ทําให้มันไม่เหมาะสําหรับการใช้งานที่ต้องการการเข้าถึงข้อมูลภายใน CNC อย่างรวดเร็วและกําหนด
HSSB ได้แก้ปัญหาทั้งสองอย่าง
สายพัดไฟเบอร์ออฟติก (optical fiber) ทําให้ความรู้สึกต่อไฟฟ้าแม่เหล็กหายไปโดยสิ้นเชิงเครื่องขับเคลื่อนสปินด์หรือเครื่องติดต่อพลังงาน
โปรต็อกอลลําดับความเร็วสูงที่ครอบครองให้ผ่านข้อมูลที่เร็วกว่า RS-232C และความช้าต่ํากว่า Ethernet สําหรับการเข้าถึงความจํา CNC โดยตรง
การเชื่อมต่อที่เกิดขึ้นทําให้คอมพิวเตอร์สามารถเข้าถึงความจําภายใน CNC ได้ รายการ, ปริมาตร, ตําแหน่งปัจจุบัน, ความเร็วของ spindle,ข้อมูล PMC ณ ความเร็วที่รวดเร็วพอที่จะรองรับการติดตามในเวลาจริง, หน้าจอการนําทางผู้ใช้งานที่ขับเคลื่อนจาก PC และการโอนไฟล์ขนาดใหญ่
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทกระดาน | อินเตอร์เฟซ HSSB ทางด้าน PC (ติดตั้งในสล็อตขยาย PC) |
| CNC ที่เข้ากันได้ | FANUC รุ่น 16i/18i/21i, 160i/180i/210i, 150i, พาวเวอร์แมท i-D/H |
| สื่อทางกายภาพ | สายไฟฟ้าออฟติก (เครื่องเชื่อม COP7) |
| อินเตอร์เฟซด้าน CNC | บอร์ดอินเตอร์เฟซ CNC HSSB (ด้าน CNC) |
| คาเบลที่แนะนํา | สายไฟฟ้าไฟเบอร์ออปติก FANUC ซีรีย์ A66L-6001-0026 |
| อุณหภูมิการทํางาน | 0°C ถึง +55°C |
| ซีรี่ย์ | A20B-8101 |
| สถานะ | มีอยู่ ใหม่, ทดสอบ |
| สาเหตุ | ญี่ปุ่น |
การเชื่อมต่อ HSSB ตลอดเวลาต้องใช้สองบอร์ด: หนึ่งใน CNC และหนึ่งใน PC. A20B-8101-0160 เป็นบอร์ดด้าน PC.
บอร์ดด้าน CNC (ส่วนที่แยกแยก A20B-8100 หรือ A20B-8001 ซีรีส์) ติดตั้งในสล็อตตัวเลือกของหน่วยพื้นฐานของ CNC
บอร์ดด้าน CNC:เชื่อมต่อกับ F-BUS ภายใน CNC ให้จุดเชื่อมต่อไฟเบอร์ไฟเบอร์ COP7 จากมุมมองของ CNCการเชื่อมโยง HSSB สร้างพื้นที่ความจําร่วมที่ PC สามารถเข้าถึงผ่าน FANUC CNC Screen Display.

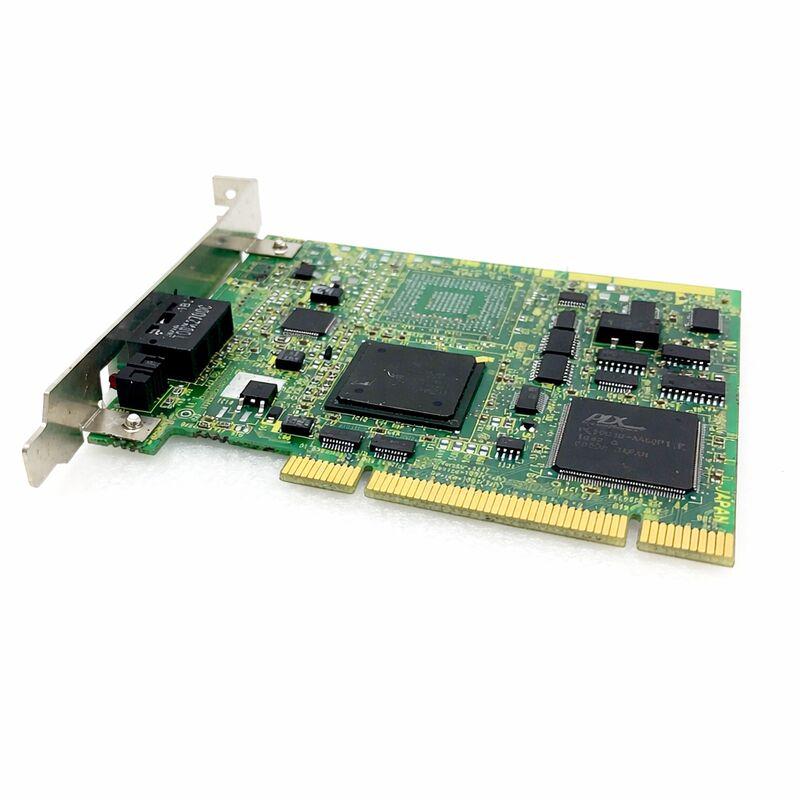

บอร์ดด้าน PC (A20B-8101-0160):ติดตั้งในสล็อตขยายของคอมพิวเตอร์ และให้บริการกับพอร์ตไฟเบอร์ออฟติก COP7 ที่ตรงกันบนด้านคอมพิวเตอร์ไดรเวอร์ HSSB ของ FANUC (ติดตั้งบนระบบปฏิบัติการ Windows ของ PC) สื่อสารกับ CNC ผ่านบอร์ดนี้.
แอพลิเคชั่นที่เขียนโดยใช้ห้องสมุด FANUC FOCAS เข้าสู่ CNC ผ่าน Driver
สายไฟฟ้าไฟเบอร์ออปติกเชื่อมต่อสองประตู COP7
สายเชื่อมจาก PC ไปยัง CNC โดยทั่วไปจาก PC แผ่นหรือคอมพิวเตอร์อุตสาหกรรมในตู้เครื่อง, ผ่านท่อสายเชื่อม, ไปยังตําแหน่งสล็อตตัวเลือกในหน่วยควบคุม CNCความยาวของสายไฟฟ้าสูงสุดขึ้นอยู่กับรุ่นสายไฟฟ้าไฟฟ้าไฟฟ้าที่ใช้.
A20B-8101-0160 ต้องการ:
สล็อตขยาย PCบอร์ดติดตั้งในสล็อตขยาย ISA หรือ PCI ขึ้นอยู่กับตัวแปรบอร์ดเฉพาะเจาะจง.ผังอุตสาหกรรมคอมพิวเตอร์ที่บูรณาการในตู้เครื่องเป็นเจ้าภาพทั่วไปสําหรับบอร์ดนี้, สล็อตขยายที่จําเป็น และสภาพแวดล้อมการทํางานในระดับอุตสาหกรรมที่จําเป็นสําหรับบอร์ดที่อยู่ในตู้เครื่องมือ
คนขับ FANUC HSSBไมตรีของระบบปฏิบัติการ Windows ของคอมพิวเตอร์ต้องติดตั้งให้บอร์ดทํางาน
ดรีย์เวอร์จะปรากฏเป็นอุปกรณ์ HSSB ในผู้จัดการอุปกรณ์ Windows. โปรแกรมขับรถ FANUC HSSB รองรับ Windows NT, Windows 2000, Windows XP,และเวอร์ชั่น Windows ภายหลังขึ้นอยู่กับเวอร์ชั่นของซอฟต์แวร์.
ห้องสมุด FANUC FOCAS หรือฟังก์ชันจอ CNCApplications communicate with the CNC using FANUC's FOCAS2 library (for programmatic access to CNC data via PC application code) or the FANUC CNC Screen Display function (which mirrors the CNC operator panel display on the PC screen and allows operators to interact with the CNC from the PC).
สายไฟเบอร์ออปติกแนะนํา FANUC สายไฟฟ้าไฟฟ้าสายไฟฟ้า A66L-6001-0026 ซีรีส์
ความยาวของสายไฟต้องยืนยันว่าอยู่ในช่วงที่รองรับสําหรับรุ่นสายไฟเฉพาะเจาะจง
สายใยออฟติกส์เป็นสื่อฟิสิกัล ไม่ใช่การเลือกอย่างสุ่ม มันคือทางออกทางวิศวกรรมของปัญหาที่แท้จริงในสภาพแวดล้อมเครื่องมือ
ตู้เครื่องมือมีหลายแหล่งของการรบกวนไฟฟ้าแม่เหล็กแรง: การขับเคลื่อน servo PWM เปลี่ยนที่ความถี่ kilohertz, ระดับพลังงานการขับเคลื่อน spindle,เครื่องติดต่อ AC เปิดและปิดภายใต้ภาระและสนามแม่เหล็กของทรานฟอร์ม
สายสัญญาณไฟฟ้าทั่วไป ที่ผ่านสภาพแวดล้อมนี้ จะรับเสียงดังที่ทําให้ข้อมูลเสียหาย
สายไฟฟ้าออปติก เป็นที่คุ้มกันจากฟิสิกส์: มันขนแสง ไม่ใช่กระแสไฟฟ้า ไม่มีสนามไฟฟ้าใด ๆ สามารถผลักดันสัญญาณในสายไฟฟ้าออปติกได้
การเชื่อมต่อ HSSB ที่ใช้ไฟเบอร์ออปติก เป็นที่เชื่อถือได้ ไม่มีเสียง ไม่ว่าจะเป็นสภาพแวดล้อมไฟฟ้าแม่เหล็กที่มันผ่าน
ความน่าเชื่อถือนี้เป็นเหตุผลที่ FANUC เลือกไฟเบอร์ออฟติกสําหรับ HSSB แทนการเชื่อมต่อสายไฟฟ้าแบบประจํา
เครื่องเชื่อม COP7 บน A20B-8101-0160 ยอมรับสายไฟเบอร์ออฟติกการรักษาสายเชื่อมไฟเบอร์ให้สะอาดสําคัญสําหรับการทํางานที่น่าเชื่อถือ แม้กระทั่งการปนเปื้อนเล็ก ๆ น้อย ๆ บนหน้าปลายไฟเบอร์จะลดสัญญาณแสงส่งผลให้เกิดความผิดพลาดในการสื่อสาร
เมื่อเส้นใยไม่เชื่อมต่อ หมวกป้องกันต้องปกปิดประตู COP7 เพื่อป้องกันการปนเปื้อน
Q1: ลิงค์ HSSB ทํางาน แต่ PC แสดงความผิดพลาดการสื่อสารระยะสั้น อะไรคือสาเหตุที่น่าจะเป็นมากที่สุด?
การปนเปื้อนของสายเชื่อมไฟเบอร์ออปติก เป็นสาเหตุที่พบบ่อยที่สุดของความผิดพลาดในการสื่อสาร HSSB ที่เกิดขึ้นระยะสั้น เมื่อสายเชื่อมทํางานก่อนหน้านี้ถอนสายไฟเบอร์จากทั้งสองเครื่องเชื่อม COP7 (บนบอร์ด A20B-8101-0160 และบนบอร์ดด้าน CNC) และตรวจสอบหน้าปลายไฟเบอร์.
ทําความสะอาดด้วยผ้าเช็ดล้างออนไลน์ที่ไม่มีขนแห้ง หรือเครื่องมือทําความสะอาดเส้นใยที่เหมาะสม อย่าใช้สารละลาย
ใส่สายไฟฟ้าซ้ํา และตรวจสอบว่าสายเชื่อมติดตั้งและล็อคได้อย่างเต็มที่ หากความผิดพลาดยังคงมีหลังจากการทําความสะอาด ตรวจสอบสายไฟฟ้าไฟฟ้าเพื่อตรวจสอบการโค้งคมหรือความเสียหายทางกายภาพ
Q2: คอมพิวเตอร์ที่ติดตั้ง A20B-8101-0160 กําลังใช้ Windows XP. ไดรเวอร์ HSSB มีความสอดคล้องไหม?
โปรแกรมขับ FANUC HSSB รองรับ Windows XPติดตั้งรุ่น Driver ที่ถูกต้องสําหรับระบบปฏิบัติการเฉพาะเจาะจง รุ่น Driver ต้องตรงกับทั้งระบบปฏิบัติการและการแก้ไข Hardware ของบอร์ด HSSB. ไดรเวอร์ HSSB จะปรากฏใน Windows Device Manager หลังจากการติดตั้ง
หากอุปกรณ์แสดงรหัสความผิดพลาด เช็ครหัสรหัสของไดรเวอร์กับเอกสารความสอดคล้องของ FANUC สําหรับการแก้ไขฮาร์ดแวร์ A20B-8101-0160
ยืนยันด้วยว่าชนิดสล็อตขยายของ PC (PCI หรือ ISA) ตรงกับชนิดการเชื่อมต่อของบอร์ด
Q3: สามารถเชื่อมต่อ PC หนึ่ง (มี A20B-8101-0160) กับเครื่อง CNC หลายเครื่องพร้อมกันได้หรือไม่?
ใช่ถ้า PC มีสล็อตขยายหลายช่องว่างที่ใช้ได้ แต่ละเชื่อมต่อ HSSB กับ CNC หนึ่งต้องการแผ่นด้าน PC และสายไฟเบอร์ออฟติกหนึ่งแผ่นด้าน CNC ที่ตรงกันบอร์ด A20B-8101-0160 หลายสามารถติดตั้งใน PC เดียว, แต่ละส่วนเชื่อมต่อกับ CNC ที่แตกต่างกัน
เครื่องขับ HSSB ของ FANUC รองรับช่อง HSSB หลายช่อง ช่องแต่ละช่องเชื่อมโยงกับบอร์ดหนึ่งและ CNC หนึ่ง
แอปพลิเคชั่น FANUC FOCAS สามารถตอบโจทย์ CNC แต่ละเครื่องด้วยหมายเลขช่องทางของมัน ทําให้ PC หนึ่งสามารถติดตาม โปรแกรม หรือแสดงข้อมูลจากเครื่อง CNC หลายเครื่องพร้อมกัน
Q4: ความยาวของสายไฟเบอร์ออฟติกสูงสุดที่เชื่อมต่อ HSSB สามารถรองรับได้คืออะไร?
สายไฟฟ้าไฟเบอร์ออฟติกที่แนะนํา (ซีรีส์ A66L-6001-0026) มีให้เลือกในความยาวแบบมาตรฐานความยาวสายไฟฟ้าที่รองรับสูงสุดถูกกําหนดโดยงบประมาณพลังงานทางออนไลน์ของการรวมตัวส่ง/รับเฉพาะบนบอร์ด.
ในความเป็นจริง สายเชื่อม HSSB มีจุดมุ่งหมายสําหรับการเชื่อมต่อภายในตู้เครื่องจักร หรือระหว่างตู้เครื่องจักรและแผ่นที่อยู่ใกล้เคียง โดยทั่วไปเป็นเมตรถึงหลายสิบเมตร
สําหรับการใช้งานที่ยาวกว่า ดูเอกสาร HSSB ของ FANUC สําหรับความยาวสายไฟฟ้าสูงสุดสําหรับการผสมผสานแผ่นและสายไฟฟ้าเฉพาะตัว
อย่าใช้สายไฟฟ้าในรุ่นโค้ลหรือโค้งคม เพราะมันจะทําให้สัญญาณลดลง
Q5: หลังจากติดตั้ง A20B-8101-0160 และไดรเวอร์ FANUC หน้าที่แสดงจอ CNC แสดง "CNC ไม่เชื่อมต่อ" หรือ "ความผิดพลาด HSSB" อะไรควรวินิจฉัย
ทําตามลําดับต่อไปนี้
(1) ยืนยันว่า Driver ได้ติดตั้งอย่างถูกต้อง และ A20B-8101-0160 ไม่แสดงความผิดพลาดใน Windows Device Manager
(2) ยืนยันว่าบอร์ด HSSBด้าน CNC ได้ติดตั้งใน CNC และ CNC ได้เปิด
(3) ยืนยันว่าสายไฟเบอร์ออฟติกเชื่อมและสะอาดในทั้งสองปลาย
(4) ยืนยันว่า ปารามิเตอร์ HSSB ของ CNC (เปิดให้มีการสื่อสาร HSSB ในด้าน CNC) ได้ตั้งให้ถูกต้อง หน่วยงาน CNC ต้องเปิดปารามิเตอร์นี้เพื่อให้ CNC ร่วมในการเชื่อมต่อ HSSB(5) ยืนยันว่าจํานวน node ที่ตั้งค่าในโปรแกรม HSSB ของคอมพิวเตอร์ตรงกับการตั้งค่า node HSSB ของ CNC.
ความไม่ตรงกันในจํานวน node เป็นความผิดพลาดในการใช้งานที่ทั่วไป ที่ผลิตอาการ "ไม่เชื่อมต่อ" อย่างถูกต้อง
