| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8100-0670 |
หมายเลขชิ้นส่วน: A20B-8100-0670
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
หมวดหมู่ผลิตภัณฑ์: PCB — Ethernet Option Board (ประเภท Standalone CNC)
ซีรีส์: A20B-8100

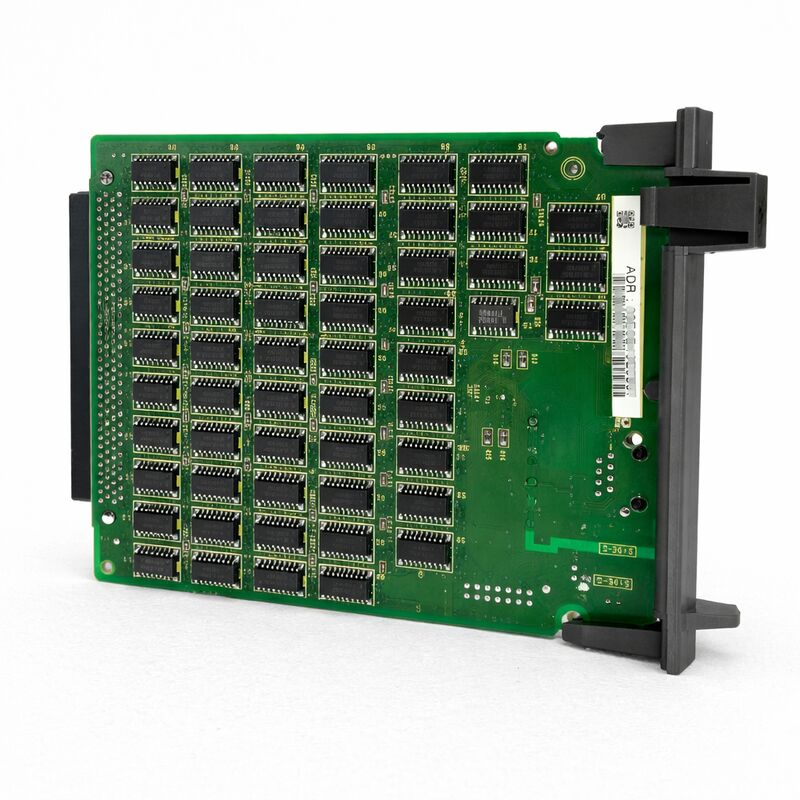

FANUC A20B-8100-0670 เป็นบอร์ดเสริม Fast Ethernet สำหรับคอนโทรลเลอร์ CNC ซีรีส์ i แบบ Standalone ของ FANUC ติดตั้งในช่องเสียบอุปกรณ์เสริมของยูนิตควบคุม CNC แบบ Standalone เพิ่มพอร์ต Ethernet 100BASE-TX ที่ช่วยให้คอนโทรลเลอร์สามารถเชื่อมต่อกับเครือข่าย LAN ของโรงงานได้
หากไม่มีบอร์ดนี้ — หรือฟังก์ชัน Ethernet ที่มีมาในตัวในบางรุ่นของเมนบอร์ด — คอนโทรลเลอร์ CNC ซีรีส์ i ของ FANUC จะไม่มีการเชื่อมต่อเครือข่ายโดยตรง สามารถสื่อสารได้ผ่านสายเคเบิลอนุกรม RS-232C หรือ HSSB เท่านั้น
A20B-8100-0670 เปลี่ยนแปลงสิ่งนั้น เมื่อติดตั้งและกำหนดค่าแล้ว CNC จะกลายเป็นโหนดที่เชื่อมต่อเครือข่าย
สามารถรับและส่งโปรแกรม NC ตอบสนองต่อการเรียกใช้ FOCAS2 API จากซอฟต์แวร์ตรวจสอบ เข้าร่วมการถ่ายโอนไฟล์ DNC1 / Ethernet data-server และแสดงหน้าจอแนะนำผู้ปฏิบัติงาน Factolink ที่ส่งมาจากเซิร์ฟเวอร์โรงงาน
คำว่า Standalone ในหมวดหมู่ผลิตภัณฑ์มีความเฉพาะเจาะจงและสำคัญ
คอนโทรลเลอร์ซีรีส์ i ของ FANUC มีสถาปัตยกรรมทางกายภาพสองแบบ — แบบรวม (ติดตั้งบน LCD, กะทัดรัด) และแบบ Standalone (อิเล็กทรอนิกส์ CNC อยู่ในตู้แยก)
A20B-8100-0670 ออกแบบมาสำหรับยูนิตประเภท Standalone ที่บอร์ดเสริมจะติดตั้งในช่องเสียบแร็คเฉพาะภายในตู้ควบคุม
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทบอร์ด | Fast Ethernet option PCB |
| อินเทอร์เฟซ | 100BASE-TX (RJ-45) |
| สถาปัตยกรรม | ช่องเสียบอุปกรณ์เสริม CNC แบบ Standalone |
| CNC ที่รองรับ | คอนโทรลเลอร์ CNC ซีรีส์ i ของ FANUC ประเภท Standalone |
| ฟังก์ชัน | FOCAS1/Ethernet, DNC1/Ethernet, Factolink |
| ซีรีส์ | A20B-8100 |
| สถานะ | มีจำหน่าย — ปรับปรุงใหม่, ทดสอบแล้ว |
| แหล่งกำเนิด | ญี่ปุ่น |
เมื่อติดตั้ง A20B-8100-0670 และกำหนดค่าพารามิเตอร์ Ethernet ของ CNC แล้ว ฟังก์ชันการเชื่อมต่อหลายอย่างจะพร้อมใช้งาน:
FOCAS1/Ethernet. FOCAS (FANUC Open CNC API Specification) เป็น API มาตรฐานของ FANUC สำหรับการเข้าถึงข้อมูล CNC จากแอปพลิเคชันภายนอก
ด้วยบอร์ด Ethernet แอปพลิเคชันที่ทำงานบนพีซีหรือเซิร์ฟเวอร์สามารถเชื่อมต่อผ่าน TCP/IP เพื่ออ่านโหลดสปินเดิล ตำแหน่งแกน สถานะการเตือน ชื่อโปรแกรม และข้อมูล CNC อื่นๆ อีกหลายสิบรายการแบบเรียลไทม์
นี่คือรากฐานของการตรวจสอบเครื่องจักร แดชบอร์ด OEE และการรวม MTConnect บนเครื่องจักร FANUC ซีรีส์ i
DNC1/Ethernet. ฟังก์ชัน DNC1 ช่วยให้สามารถโหลดไฟล์โปรแกรม NC จากเซิร์ฟเวอร์ไฟล์ที่เข้าถึงได้ผ่านเครือข่าย แทนที่จะถ่ายโอนไปยังหน่วยความจำภายในของ CNC ล่วงหน้า
CNC จะร้องขอไฟล์โปรแกรมตามชื่อ และบอร์ด Ethernet จะดึงไฟล์นั้นจากพาธ DNC เซิร์ฟเวอร์ที่กำหนดค่าไว้ผ่านเครือข่าย
นี่เป็นวิธีมาตรฐานในการรันโปรแกรมขนาดใหญ่ — เช่น โปรแกรมการตัดเฉือนแม่พิมพ์ที่มีบล็อกหลายพันบล็อก — บนเครื่องจักร CNC โดยไม่ต้องใช้หน่วยความจำภายในเครื่องขนาดใหญ่
Factolink. Factolink เป็นระบบแนะนำผู้ปฏิบัติงานของ FANUC
เซิร์ฟเวอร์ Factolink จะส่งหน้าข้อความไปยังจอแสดงผลของ CNC ทำให้สามารถแสดงคำแนะนำในการตั้งค่า การแจ้งเตือนการบำรุงรักษา หรือข้อมูลการผลิตได้โดยตรงบนแผงควบคุมของผู้ปฏิบัติงาน
บอร์ด Ethernet ให้การเชื่อมต่อเครือข่ายที่ทำให้การอัปเดต Factolink เป็นไปได้แบบเรียลไทม์จากเซิร์ฟเวอร์กลาง
A20B-8100-0670 ติดตั้งในช่องเสียบอุปกรณ์เสริมที่มีอยู่ภายในแร็คควบคุมของ CNC แบบ Standalone เช่นเดียวกับบอร์ดเสริมซีรีส์ A20B-8100 อื่นๆ (Profibus master, DeviceNet, RISC CPU, data server) บอร์ดจะเสียบเข้ากับขั้วต่อ F-bus บนแผงด้านหลังและจะถูกตรวจจับโดยซอฟต์แวร์ระบบของ CNC ระหว่างการเริ่มต้นระบบ
หลังจากการติดตั้ง จะต้องกำหนดค่าพารามิเตอร์เครือข่ายของ CNC — ที่อยู่ IP, ซับเน็ตมาสก์, เกตเวย์เริ่มต้น และพารามิเตอร์ฟังก์ชันเฉพาะสำหรับ FOCAS, DNC1 หรือ Factolink ขึ้นอยู่กับบริการที่จะใช้งาน
พารามิเตอร์เหล่านี้จะถูกป้อนผ่านหน้าจอพารามิเตอร์ SYSTEM / Ethernet ของ CNC ในโหมด MDI และจัดเก็บไว้ในหน่วยความจำที่ไม่ลบเลือน
บอร์ดเองต้องการตัวเลือกซอฟต์แวร์ Ethernet ที่เข้ากันได้เพื่อเปิดใช้งานในซอฟต์แวร์ระบบของ CNC (FROM) การติดตั้งบอร์ดโดยไม่มีใบอนุญาตซอฟต์แวร์เสริมที่เกี่ยวข้องจะทำให้ฟังก์ชัน Ethernet ไม่ทำงาน
ตรวจสอบการกำหนดค่าอุปกรณ์เสริมของ CNC ก่อนสั่งซื้อบอร์ดนี้เป็นการเปลี่ยนทดแทนแบบ Standalone
Q1: ติดตั้ง A20B-8100-0670 แล้ว แต่ปุ่ม EMBED PORT ไม่ปรากฏบนหน้าจอ SYSTEM ควรตรวจสอบอะไรก่อนเป็นอันดับแรก?
สาเหตุที่พบบ่อยที่สุดคือตัวเลือกซอฟต์แวร์ Ethernet ไม่ได้เปิดใช้งานในโมดูล FROM ของ CNC ฮาร์ดแวร์บอร์ด Ethernet ต้องตรงกับซอฟต์แวร์เสริมที่เปิดใช้งานในใบอนุญาตของ CNC
ตรวจสอบหน้าจอตัวเลือกของ CNC (SYSTEM → [OPTIONS]) สำหรับฟังก์ชัน Ethernet
หากไม่แสดงรายการหรือไม่เปิดใช้งาน บอร์ดจะไม่สามารถเปิดใช้งานได้หากไม่มีซอฟต์แวร์เสริมที่เกี่ยวข้อง ตรวจสอบให้แน่ใจว่าบอร์ดเสียบเข้ากับช่องเสียบอุปกรณ์เสริมอย่างสมบูรณ์และถูกต้อง
Q2: A20B-8100-0670 รองรับการเรียกใช้ FOCAS2 API จากซอฟต์แวร์ตรวจสอบเครื่องจักรสมัยใหม่หรือไม่?
ใช่ FOCAS1/Ethernet (ซึ่ง A20B-8100-0670 รองรับ) และ FOCAS2 ใช้ฐานโปรโตคอลที่เข้ากันได้
ซอฟต์แวร์ตรวจสอบเครื่องจักร FANUC และอะแดปเตอร์ MTConnect ส่วนใหญ่ที่ใช้ไลบรารี FOCAS2 จะเชื่อมต่อกับคอนโทรลเลอร์ CNC ซีรีส์ i ผ่านพอร์ต Ethernet โดยไม่คำนึงว่าบอร์ดจะเป็นแบบเฉพาะ (ประเภท A20B-8100-0670) หรือฟังก์ชัน Ethernet ที่มีมาในตัวบนเมนบอร์ด
ยืนยันเวอร์ชันไลบรารี FOCAS2 ที่เฉพาะเจาะจงและซีรีส์ CNC ที่เข้ากันได้กับผู้ให้บริการซอฟต์แวร์
Q3: CNC เป็นประเภท 16i-B หรือ 18i-B แบบรวม (ติดตั้งบน LCD) จะใส่ A20B-8100-0670 ได้หรือไม่?
A20B-8100-0670 มีไว้สำหรับยูนิต CNC ประเภท Standalone ที่มีช่องเสียบอุปกรณ์เสริมแบบแร็คเฉพาะเท่านั้น CNC ประเภท 16i-B/18i-B/21i-B แบบรวม (ติดตั้งบน LCD) ใช้สถาปัตยกรรมช่องเสียบอุปกรณ์เสริมที่แตกต่างกันและบอร์ดอินเทอร์เฟซ Ethernet ที่แตกต่างกัน
ยืนยันสถาปัตยกรรมทางกายภาพของ CNC ก่อนสั่งซื้อ — ยูนิต Standalone จะมีอิเล็กทรอนิกส์อยู่ในตู้แร็คแยกต่างหาก ในขณะที่ยูนิตแบบรวมจะมีอิเล็กทรอนิกส์รวมอยู่ด้านหลังแผง LCD
Q4: A20B-8100-0670 รองรับการเชื่อมต่อ FOCAS พร้อมกันกี่ครั้ง?
บอร์ด Ethernet รองรับการเชื่อมต่อ TCP/IP พร้อมกันในจำนวนจำกัดตามที่กำหนดโดยข้อกำหนด FOCAS1/Ethernet ของ FANUC — โดยทั่วไปสูงสุดสามการเชื่อมต่อแอปพลิเคชันพร้อมกัน การพยายามเปิดการเชื่อมต่อมากกว่าที่บอร์ดรองรับจะทำให้แอปพลิเคชันซอฟต์แวร์ปฏิเสธการเชื่อมต่อหรือหมดเวลา
สำหรับสภาพแวดล้อมที่ต้องการผู้บริโภคข้อมูลพร้อมกันจำนวนมาก สถาปัตยกรรมมาตรฐานคือตัวรวบรวมข้อมูล FOCAS2 ตัวเดียวที่เชื่อมต่อกับ CNC เพียงครั้งเดียวและกระจายข้อมูล
Q5: หลังจากเปลี่ยน A20B-8100-0670 แล้ว พารามิเตอร์ Ethernet จะว่างเปล่า มีวิธีเรียกคืนโดยไม่ต้องมีบันทึกการกำหนดค่าเดิมหรือไม่?
พารามิเตอร์ Ethernet (ที่อยู่ IP, ซับเน็ตมาสก์, พาธ DNC เซิร์ฟเวอร์ ฯลฯ) จะถูกจัดเก็บไว้ใน SRAM ของ CNC
หากเปลี่ยนบอร์ดโดยไม่ได้สำรองข้อมูล SRAM ไว้ก่อน หรือหากพารามิเตอร์ถูกล้างระหว่างการเปลี่ยน จะต้องป้อนใหม่ด้วยตนเอง
พารามิเตอร์สำหรับ FOCAS, DNC1 และ Factolink ทั้งหมดจะถูกป้อนในหน้าจอพารามิเตอร์ SYSTEM → Ethernet
ติดต่อเอกสารบริการของผู้ผลิตเครื่องมือเครื่องจักร หรือผู้ดูแลระบบเครือข่ายของโรงงานสำหรับข้อมูลการกำหนดค่า IP เดิม หากไม่มีบันทึกในพื้นที่
