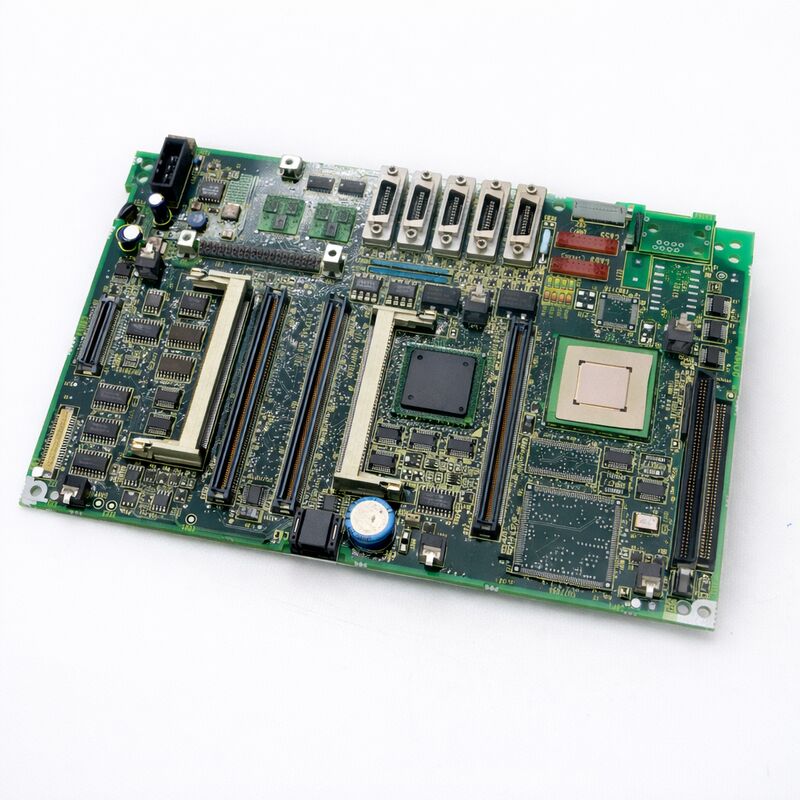

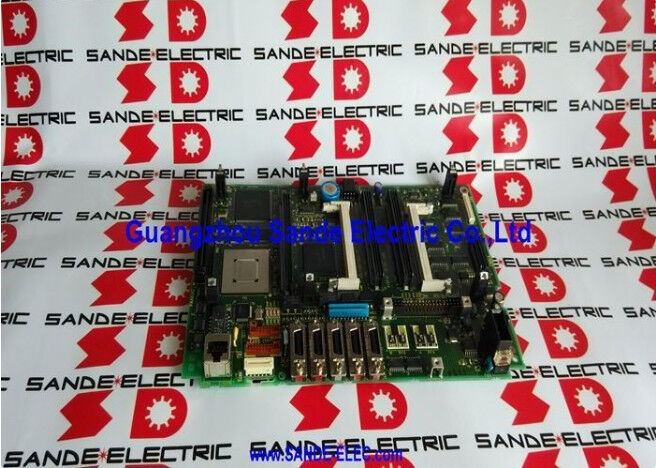

A20B-8100-0669 แฟนูค PCB Board A20B81000669 A2OB-8IOO-O669

FANUC A20B-8100-0669 แจ็คพีซีหลัก ผนัง PCB A20B-8100 i-Series ครอบครัวคอนโทรลเลอร์ CNC บอร์ดควบคุมหลักติด LCD อินเตอร์เฟซ FSSB Servo

เลขส่วน:A20B-8100-0669

ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)

ประเภทสินค้า:พีซีบี ผังหลักของซีพีโอ (มothersboard)

ซีรี่ย์:A20B-8100 FANUC i-Series ครอบครัวแผ่น CPU หลัก CNC

ภาพรวม

รายการFANUC A20B-8100-0669เป็นแผ่นวงจรพิมพ์หลักของ CPU ซึ่งเป็นส่วนหนึ่งของซีรีส์ A20B-8100 ของ FANUC

บอร์ดเหล่านี้เป็นพลาตฟอร์มฮาร์ดแวร์กลางสําหรับ FANUC 16i-B, 18i-B, และ 21i-B ครอบครัวของผู้ควบคุม CNCรุ่นสินค้าที่นิยามการนําเสนอ CNC ระดับกลางและความสามารถสูงของ FANUC ผ่านช่วงปี 2000 และเข้าสู่ช่วงปี 2010.

เครื่องควบคุม CNC ทุกรุ่นในรุ่นนี้ ถูกสร้างขึ้นรอบๆ บอร์ดหลักเหล่านี้

บอร์ดเป็นเจ้าภาพของโมดูล CPU plug-in, โมดูลความจํา FROM / SRAM, การ์ดควบคุมแกน, และวงจรแสดง / การสื่อสาร. มันเชื่อมต่อทางกายภาพกับแผ่น LCDทําให้มันเป็นชุดที่ติดตั้ง LCD องค์ประกอบอิเล็กทรอนิกส์ของตัวควบคุมและจอเป็นหน่วยเดียว.

ครอบครัวบอร์ดหลัก A20B-8100 ครอบคลุมหลายรูปแบบ CNC ผ่านหมายเลขชิ้นที่แตกต่างกัน ทุกหมายเลขในชุดตรงกับรุ่น CNC ที่มีความสามารถ PMC ที่กําหนดไว้ตัวเลือก Ethernet, และการตั้งค่าแกน

A20B-8100-0669 อาศัยอยู่ในครอบครัวนี้และให้บริการการปรับแต่ง CNC ที่ได้รับการกําหนดด้วยสถาปัตยกรรมทางกายภาพและระบบโหลด plug-in เดียวกันที่แบ่งปันระหว่างบอร์ดรุ่น i-series B.

ข้อจํากัดหลัก

อาร์คิเทคชันรุ่น B ของ i-Series

รุ่น i-series B ของ FANUC รุ่นที่ครอบคลุม 16i-B, 18i-B และ 21i-B เครื่องควบคุม นําเสนอแพลตฟอร์มฮาร์ดแวร์ที่ปรับปรุงเมื่อเทียบกับรุ่นก่อนหน้านี้ของ Model A

บอร์ดหลักรุ่น B มีโครงสร้างฟิสิกอลร่วมกันในขณะที่แต่ละตัวแปรมีการตั้งค่าฮาร์ดแวร์ที่เหมาะสมกับความสามารถของซอฟต์แวร์ CNC

บอร์ดหลักเป็นแอนเกอร์ของชุดควบคุมทั้งหมด มันให้:

การสื่อสาร FSSB เซอร์โอบัสเครื่องเสริมพลังงานทั้งหมดเชื่อมต่อกับบอร์ดหลักผ่านสายไฟฟ้าไฟเบอร์ออฟติก FSSB ที่เครื่องเชื่อม COP

สายเชื่อม FSSB ขนส่งคําสั่งตําแหน่งและข้อมูลการตอบสนองในเวลาจริง โดยแทนที่อินเตอร์เฟซ servo analogue และ pulse-train ที่เก่ากว่าของรุ่น FANUC ก่อนหน้านี้

อินเตอร์เฟซ spindle ซีเรียลเครื่องขยายสปินด์ล เชื่อมต่อผ่านสายสปินด์ลาย JA7A. การปรับสynchronization การควบคุมแกน Cs และการตั้งทิศทางสปินด์ลาย ขึ้นอยู่กับสายนี้

I/O Link สําหรับเครื่อง I/Oเครื่อง I/O ที่กระจายได้ ̇ สวิตช์ขีดจํากัด, โซเลนอยด์, ล็อคประตู, สัญญาณการเปลี่ยนเครื่องมือ ̇ เชื่อมต่อผ่าน I/O Link bus ที่สิ้นสุดที่ JD51A

สล็อตโมดูลติดต่อโมดูล FROM/SRAM โมดูล CPU และการ์ดควบคุมแกนติดตั้งโดยตรงบนบอร์ดหลัก

มันสามารถเปลี่ยนเป็นหน่วยส่วนตัวระหว่างการบํารุงรักษา

การเชื่อมต่อพลังงานA20B-8100-0720 โมดูลพลังงาน ติดต่อตรงกับบอร์ดหลักและให้ความกระชับกําลังที่กําหนดให้กับเครื่องควบคุมทั้งหมด

ความคิดที่เกี่ยวข้องกับการแทนที่คณะกรรมการใหญ่

การเปลี่ยน A20B-8100-0669 ให้ถูกต้อง ต้องปฏิบัติตามขั้นตอนที่ FANUC กําหนดไว้สําหรับการเปลี่ยนบอร์ดหลัก i-series การข้ามขั้นตอนใด ๆ จะทําให้เกิดความเสี่ยงของการสูญเสียข้อมูลหรือการควบคุมที่ไม่เริ่มต้น

แบ็กแรม SRAM ก่อนโมดูล SRAM บนบอร์ดหลักเก็บปารามิเตอร์เครื่อง, ข้อมูลบันได PMC, การสับเปลี่ยนเครื่องมือ, พิกัดการทํางาน, และโปรแกรมชิ้นที่เก็บไว้

ทําการสํารอง SRAM อย่างเต็มที่ ก่อนแตะกับบอร์ด การสํารองไปยังบัตรความจํา FANUC, บัตร PC, หรือการโอน RS-232C ไปยัง PC การยืนยันการสํารองครบถ้วนและอ่านได้ ก่อนที่จะดําเนินการ

โมดูลโอนโมดูล FROM/SRAM, แผนการ์ด CPU และการ์ดควบคุมแกนจากบอร์ดเดิมโอนไปใช้แทน

โมดูลเหล่านี้มีโปรแกรมเฉพาะเครื่องจักร และไม่ควรเปลี่ยนกับโมดูลจากเครื่องจักรอื่น โดยไม่ตรวจสอบความเข้ากันของโปรแกรมอย่างเต็มที่

ตรวจสอบหลังการติดตั้งหลังจากการประกอบใหม่และการฟื้นฟู SRAM, เริ่มต้นที่หน้าจอตรวจสอบพารามิเตอร์และตรวจสอบทุกหน้าพารามิเตอร์มีอยู่

ตรวจสอบสถานะของบันได PMC. โจกแต่ละแกนและยืนยันสถานะการพร้อม servo. ทดสอบ spindle ในโหมด JOG ก่อนที่จะนําเครื่องกลับไปผลิต

FAQ

Q1: เครื่องควบคุมเสียพลังงานและจะไม่เริ่มต้นใหม่หลังจากที่บอร์ดหลักถูกเปลี่ยน จอแสดงผลยังคงว่างเปล่า สาเหตุที่น่าจะเป็นที่สุดคืออะไร?

การแสดงภาพที่ว่างเปล่าทันทีหลังจากการเปลี่ยนบอร์ดหลักชี้ให้เห็นว่า โมดูล FROM/SRAM ไม่ติดตั้งอย่างถูกต้อง

โมดูลคือสิ่งแรกที่ ROM boot ค้นหา หากมันไม่สามารถหาโมดูลได้หรืออ่านมันไม่ถูกต้อง

ปิดพลังงาน ใส่โมดูล FROM/SRAM ใหม่อย่างมั่นคง และลองอีกครั้ง และตรวจสอบโมดูล A20B-8100-0720 ที่ใช้พลังงานอยู่อย่างเต็มที่ และสภาพ LED ของมันเป็นสีเขียว

Q2: หลังจากติดตั้ง A20B-8100-0669 ทุกแกนเซอร์โวแสดงสัญญาณเตือน 401 (VRDY ปิด) เครื่องเสริมพลังงานเซอร์โวปรากฏว่าทํางาน อะไรควรตรวจสอบ

เตือน 401 ทันทีหลังจากการเปลี่ยนบอร์ดหลัก เกือบจะเสมอจะตามรอยไปยังการต่อสัญญาณไฟเบอร์ FSSB ที่ถูกรบกวน

ระหว่างการจัดการกับบอร์ด สายไฟฟ้าทางออนไลน์ที่พานเชื่อม COP10A บนบอร์ดหลักอาจถูกดึงออกมาเล็กน้อย

ตรวจสอบปลายเส้นใยแต่ละเส้น ✅ ต้องใส่และล็อคไว้อย่างเต็มที่ ทําความสะอาดหน้าปลายเส้นใยด้วยผ้าเช็ดที่แห้งไม่มีขีด ถ้ามีปนเปื้อนที่เห็นได้ ผูกไฟฟ้าใหม่และหมุนพลังงาน

Q3: SRAM แบคเกปที่นํามาจากเครื่อง 16i-B หรือ 18i-B ที่เข้ากันได้ สามารถโอนไปยังเครื่องควบคุมเจ้าของ A20B-8100-0669 ได้หรือไม่?

ไม่. ข้อมูล SRAM เป็นข้อมูลเฉพาะของเครื่องจักร. ชุดปารามิเตอร์, ระดับ PMC และโปรแกรมที่เก็บไว้ถูกผูกพันกับรุ่น CNC ที่แม่นยํา, ฉบับซอฟต์แวร์ และการตั้งค่าเครื่องจักรของเครื่องเดิมSRAM จากตัวแปร CNC ที่แตกต่างกันจะทําให้ระบบเตือนหรือพฤติกรรมของเครื่องไม่ถูกต้อง.

เสมอซ่อมแซม SRAM ที่เอามาจากเครื่องเดียวกันที่บอร์ดสํารองจะเข้า

Q4: บอร์ดหลัก A20B-8100-0669 สามารถซ่อมแซมได้ในระดับส่วนประกอบ?

การซ่อมแซมในระดับส่วนประกอบเป็นไปได้สําหรับวงจรด้านนอกวงจรนาฬิกา แต่ไม่เชิงปฏิบัติสําหรับโปรเซสเซอร์หลักหรืออุปกรณ์ ASIC บนบอร์ดโรงงานซ่อมแซม FANUC ที่เชี่ยวชาญส่วนใหญ่ทดสอบบอร์ดในระบบควบคุมการทํางานและเปลี่ยนบอร์ดเป็นหน่วยถ้าความผิดพลาดอยู่ในอุปกรณ์ที่ไม่สามารถซ่อมแซมได้

การซ่อมแซมส่วนประกอบมีประสิทธิภาพในเรื่องค่าใช้จ่ายเท่านั้นเมื่อส่วนประกอบที่บกพร่องเป็นส่วนที่แยกหรือเชื่อมที่สามารถระบุได้ ไม่ใช่ ASIC

Q5: วิธีการระบุบอร์ดหลักสํารองที่ถูกต้องถ้าเลขชิ้นเดิมของเครื่องไม่ทราบ

หมายเลขส่วนของบอร์ดหลักที่มีอยู่ถูกพิมพ์บนสติ๊กเกอร์การระบุของบอร์ด โดยปกติจะวางสติ๊กเกอร์สีขาวหรือสีเงินอยู่ด้านหนึ่งของ PCBถ่ายรูปตรานี้ก่อนที่จะถอดกระดาน.

ถ้าตราถูกทําลาย the machine's system unit drawing number (beginning with A02B-) can be cross-referenced against FANUC's hardware configuration documentation to identify the correct main board part number for that controller system.
