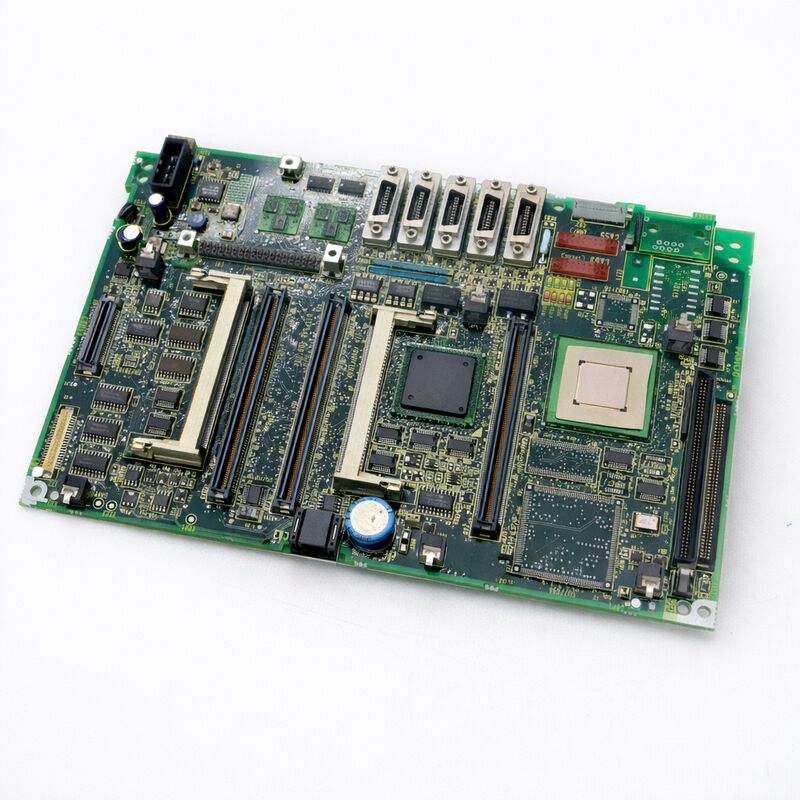

FANUC A20B-8100-0661 | เมนบอร์ด CPU ซีรีส์ 18i-B — สำหรับคอนโทรลเลอร์ CNC 18i-MB / 18i-TB, ซีรีส์ A20B-8100, ติดตั้งบน LCD, ต้นกำเนิดจากญี่ปุ่น

หมายเลขชิ้นส่วน: A20B-8100-0661

ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)

หมวดหมู่ผลิตภัณฑ์: PCB — เมนบอร์ด CPU (เมนบอร์ดคอนโทรลเลอร์ CNC)

ซีรีส์: A20B-8100 — ตระกูลเมนบอร์ด FANUC 16i-B / 18i-B / 21i-B

ภาพรวม

The FANUC A20B-8100-0661 คือเมนบอร์ด CPU สำหรับคอนโทรลเลอร์ CNC FANUC ซีรีส์ 18i-B ไม่ว่าเครื่องจักรจะเป็นรุ่น 18i-MB (ศูนย์กลางการผลิต), 18i-TB (เครื่องกลึง) หรือรุ่น 18i-B อื่นๆ นี่คือบอร์ดที่เป็นศูนย์กลางของระบบควบคุม — ส่วนประกอบฮาร์ดแวร์ที่สำคัญที่สุดเพียงชิ้นเดียวในคอนโทรลเลอร์ 18i-B

18i-B อยู่ในระดับกลางของลำดับชั้น i-series รุ่นที่สองของ FANUC

ให้ความสามารถในการควบคุมแกนหมุนที่มากกว่าและฟังก์ชันการผลิตขั้นสูงกว่า 21i-B ในขณะที่ใช้สถาปัตยกรรมหลักเดียวกัน — การสื่อสารเซอร์โวแบบดิจิทัล FSSB, การควบคุมสปินเดิลแบบอนุกรม และการออกแบบบอร์ดแบบเสียบได้ — เช่นเดียวกับรุ่น 16i-B/18i-B/21i-B ทั้งหมด

ตำแหน่งนี้ทำให้ 18i-B เป็นตัวเลือกยอดนิยมสำหรับเครื่องกลึงที่ซับซ้อน (โดยเฉพาะเครื่องที่มีหลายป้อมปืนและสปินเดิลย่อย), ศูนย์กลางการผลิตแบบ 5 แกน และเครื่องมือเครื่องจักรขั้นสูงอื่นๆ ที่ต้องการจำนวนแกนหมุนมากกว่า 21i-B แต่ไม่ต้องการความสามารถเต็มรูปแบบของ 16i-B

บอร์ดนี้ติดตั้งอยู่ที่ด้านหลังของยูนิต LCD/MDI โมดูลเสียบได้จะติดตั้งที่ด้านหน้า ระบบเครื่องจักรที่สร้างขึ้นรอบๆ บอร์ดนี้จะถูกระบุด้วยรหัสยูนิตควบคุมที่ขึ้นต้นด้วย A02B-0283-Bxxx

บอร์ดนี้ได้ถูกใช้งานในเครื่องจักร 18i-B จำนวนมาก และยังคงเป็นรายการบำรุงรักษาหลักสำหรับคอนโทรลเลอร์ CNC รุ่นนี้

ข้อมูลจำเพาะหลัก

อะไรที่ทำให้ 18i-B แตกต่างจาก 16i-B และ 21i-B

เมนบอร์ดหลักสามตัวในรุ่น A20B-8100-066x ใช้สำหรับ CNC สามรุ่นที่แตกต่างกัน การทำความเข้าใจความแตกต่างมีความสำคัญโดยตรงต่อการบำรุงรักษา:

18i-B เทียบกับ 21i-B. 18i-B รองรับแกนหมุนที่ควบคุมได้มากกว่าและฟังก์ชันการผลิตที่ซับซ้อนกว่า 21i-B.

ใช้โมดูล CPU ที่มีสเปกสูงกว่า (A20B-3300-03xx) เมื่อเทียบกับ CPU ที่มีกำลังน้อยกว่าใน 21i-B.

เมนบอร์ดทั้งสองไม่สามารถใช้แทนกันได้ — การแทนที่บอร์ด 21i-B ด้วยเครื่อง 18i-B ไม่ได้รับการสนับสนุน

18i-B เทียบกับ 16i-B. 16i-B เป็นบอร์ดที่มีสเปกสูงสุดในรุ่นนี้.

18i-B และ 16i-B ใช้ตระกูลโมดูล CPU (A20B-3300-03xx) และตระกูลโมดูล DRAM (A20B-3300-0310/0311) เดียวกัน เมนบอร์ดของพวกมันแตกต่างกันที่จำนวนแกนหมุนสูงสุดและชุดฟังก์ชันที่กำหนดโดยซอฟต์แวร์ CNC ของแต่ละรุ่น บอร์ดเองไม่สามารถใช้งานร่วมกันได้

ชุดประกอบโมดูลระบบควบคุม 18i-B

A20B-8100-0661 รองรับโมดูลเสียบได้ดังต่อไปนี้:

โมดูล CPU (A20B-3300-03xx). การ์ดประมวลผลระดับ Pentium ที่รันซอฟต์แวร์ระบบ 18i-B.

เป็นการก้าวกระโดดด้านประสิทธิภาพที่สำคัญจากโปรเซสเซอร์ 486DX ที่ใช้ในรุ่น A ให้พลังประมวลผลที่จำเป็นสำหรับฟังก์ชันการทำงานแบบหลายแกนที่ซับซ้อนและการผลิตความเร็วสูง

การ์ดเซอร์โว FSSB. โมดูลควบคุมแกนหมุนที่จัดการการสื่อสารใยแก้วนำแสงกับแอมพลิฟายเออร์เซอร์โวทั้งหมด

สำหรับคอนฟิกูเรชันหลายแกนของ 18i-B — เครื่องกลึงที่มีป้อมปืนหลายตัวและสปินเดิลย่อย, ศูนย์กลางการผลิตที่มีแกนหมุน — การ์ด FSSB จัดการการสื่อสารแกนหมุนพร้อมกันได้มากกว่าที่การ์ดเซอร์โว 21i-B จะจัดการได้

การ์ดกราฟิก. ขับเคลื่อนแผง LCD รองรับการแสดงผลสีบนจอ LCD สีขนาด 10.4 นิ้วและ 8.4 นิ้วที่มักติดตั้งในเครื่อง 18i-B

โมดูล FROM/SRAM. ซอฟต์แวร์ระบบและข้อมูลเครื่องจักร SRAM ได้รับการสำรองข้อมูลด้วยแบตเตอรี่ — แบตเตอรี่สำรองต้องทำงานเพื่อรักษาข้อมูลระหว่างที่ไฟดับ

โมดูล DRAM. หน่วยความจำทำงาน 18i-B รองรับคอนฟิกูเรชัน 16MB (A20B-3300-0310) หรือ 32MB (A20B-3300-0311)

โมดูลแหล่งจ่ายไฟ (A20B-8100-0720). ติดตั้งโดยตรงกับเมนบอร์ด

คำถามที่พบบ่อย

คำถามที่ 1: คอนโทรลเลอร์ 18i-B เสียสมบูรณ์ — ไม่มีจอแสดงผล, ไม่มีพัดลม, ไม่มีไฟ LED ทำงาน โมดูล PSU ได้รับการยืนยันว่าทำงานปกติ. เมนบอร์ดมีปัญหาหรือไม่?

เมื่อ PSU ทำงานปกติและไม่มีสัญญาณชีวิต เมนบอร์ดจะกลายเป็นผู้ต้องสงสัยหลัก

ก่อนที่จะสรุปผลนี้ ให้ตรวจสอบว่าแบตเตอรี่ไม่ได้หมดประจุอย่างรุนแรง และขั้วต่อสายไฟของยูนิต LCD แน่นหนาดีแล้ว.

หากได้รับการยืนยันแล้วและบอร์ดยังคงไม่มีการตอบสนอง วงจรจัดการพลังงานหลักของเมนบอร์ดน่าจะล้มเหลว

จำเป็นต้องเปลี่ยนบอร์ดหรือซ่อมแซมระดับส่วนประกอบ

คำถามที่ 2: สามารถเปลี่ยน A20B-8100-0661 จากเครื่อง 18i-B เครื่องหนึ่งไปใส่เครื่อง 18i-B อีกเครื่องหนึ่งได้โดยตรงหรือไม่?

ประเภทของเมนบอร์ดเข้ากันได้ อย่างไรก็ตาม โมดูลบนบอร์ด — FROM/SRAM, CPU, การ์ดเซอร์โว, DRAM — เป็นของเครื่องต้นทาง

หลังจากย้ายบอร์ดพร้อมโมดูลแล้ว เครื่องรับจะมีพารามิเตอร์, PMC ladder และข้อมูลของเครื่องต้นทาง ไม่ใช่ของตัวเอง.

ข้อมูลของเครื่องรับจะต้องถูกกู้คืนจากข้อมูลสำรอง SRAM ของตนเองก่อนที่เครื่องจะกลับมาใช้งานได้

ควรปฏิบัติต่อการเปลี่ยนเมนบอร์ดเสมือนเป็นกระบวนการที่สำคัญต่อข้อมูล ซึ่งต้องใช้ข้อมูลสำรองล่าสุดเสมอ

คำถามที่ 3: 18i-B แสดงสัญญาณเตือน 360 (FSSB: ข้อผิดพลาดในการเริ่มต้น) บนแกนหมุนทั้งหมดเมื่อเริ่มต้นทุกครั้ง โดยมีแอมพลิฟายเออร์เซอร์โวเปิดอยู่. ควรตรวจสอบอะไรบ้าง?

สัญญาณเตือน 360 บนแกนหมุนหลายแกนพร้อมแอมพลิฟายเออร์ที่เปิดอยู่บ่งชี้ถึงความล้มเหลวของสาย FSSB. ตรวจสอบการเชื่อมต่อใยแก้วนำแสง FSSB ที่พอร์ต COP10A บนการ์ดเซอร์โว FSSB ของเมนบอร์ดก่อน — นี่คือจุดที่ล้มเหลวบ่อยที่สุด

ใยแก้วนำแสงต้องสะอาด, ไม่เสียหาย, และล็อคสนิท. ตรวจสอบใยแก้วนำแสงว่ามีการงอที่คมหรือเสียหายหรือไม่. ตรวจสอบการเชื่อมต่อที่แอมพลิฟายเออร์ตัวแรกในสาย FSSB ด้วย

หากทั้งสองได้รับการยืนยันว่าดีและสัญญาณเตือนยังคงอยู่ การ์ดเซอร์โว FSSB บนเมนบอร์ดอาจล้มเหลว — สามารถเปลี่ยนได้โดยไม่ต้องเปลี่ยนเมนบอร์ด

คำถามที่ 4: แบตเตอรี่สำรองพบว่าหมดเมื่อติดตั้งบอร์ดใหม่. ข้อมูล SRAM สูญหายไปแล้วหรือไม่?

ข้อมูล SRAM จะสูญหายในช่วงที่ปิดเครื่องโดยไม่มีแบตเตอรี่ที่ทำงานได้, ไม่ใช่ในขณะที่เปลี่ยน. หากแบตเตอรี่หมดก่อนที่จะปิดเครื่องเพื่อบำรุงรักษา ข้อมูล SRAM อาจสูญหายไปแล้วก่อนเริ่มงานเปลี่ยน

นี่คือเหตุผลว่าทำไมการสำรองข้อมูล SRAM ไปยังสื่อภายนอกจึงต้องทำเสมอก่อนการบำรุงรักษาใดๆ บนคอนโทรลเลอร์ CNC ซีรีส์ i, โดยไม่คำนึงว่าแบตเตอรี่ดูดีหรือไม่. หากข้อมูลสูญหาย จะต้องป้อนข้อมูลใหม่จากแผ่นพารามิเตอร์ต้นฉบับและไฟล์โปรแกรมของผู้ผลิตเครื่องจักร

คำถามที่ 5: หลังจากเปลี่ยน A20B-8100-0661 และกู้คืนข้อมูลทั้งหมดแล้ว สปินเดิลไม่ทำงานและแสดงสัญญาณเตือน SP9001. ควรตรวจสอบอะไรบ้าง?

SP9001 คือสัญญาณเตือนการสื่อสารสปินเดิลแบบอนุกรม — 18i-B ไม่ได้รับการสื่อสารที่ถูกต้องจากสปินเดิลแอมพลิฟายเออร์. หลังจากการเปลี่ยนเมนบอร์ด, สิ่งนี้มักเกิดจากสายเคเบิล JA7A ที่หลวมหรือไม่เชื่อมต่อระหว่างเมนบอร์ดและสปินเดิลแอมพลิฟายเออร์

ตรวจสอบขั้วต่อ JA7A ทั้งสองด้าน. หากการเชื่อมต่อแน่นหนา, ตรวจสอบพารามิเตอร์สปินเดิล — โดยเฉพาะพารามิเตอร์การกำหนดค่าสปินเดิลแบบอนุกรม — ว่าได้รับการกู้คืนอย่างถูกต้องหรือไม่.

พารามิเตอร์สปินเดิลที่ไม่ถูกต้องหลังจากการกู้คืนสามารถทำให้เกิดสัญญาณเตือนนี้ได้แม้ว่าจะมีการเชื่อมต่อทางกายภาพที่ดี
