| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8100-0271 |

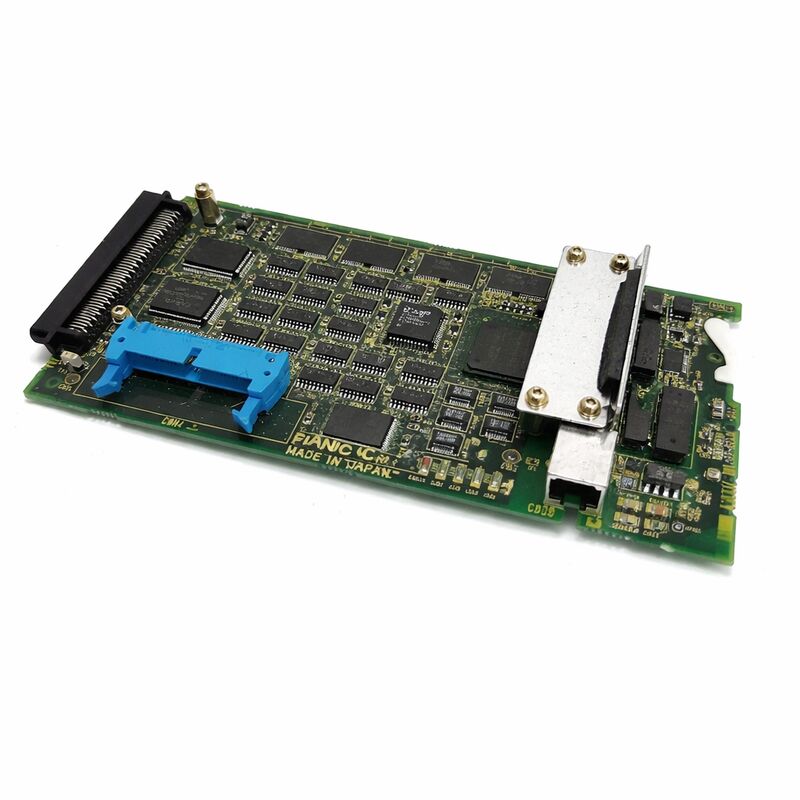

A20B-8100-0271 คือ PCB ตัวเลือกเซิร์ฟเวอร์ข้อมูลสำหรับคอนโทรลเลอร์ CNC ซีรีส์ i ของ FANUC ติดตั้งในช่องตัวเลือกบนตัวยกเมนบอร์ดของคอนโทรลเลอร์ เพิ่มฟังก์ชันสองอย่างพร้อมกัน: การจัดเก็บโปรแกรม NC ความจุสูงในเครื่องบนการ์ดแฟลช ATA และการเชื่อมต่ออีเธอร์เน็ตกับเครือข่าย LAN ของโรงงานสำหรับการจัดการโปรแกรม DNC
หากไม่มีบอร์ดนี้ CNC ซีรีส์ i จะจัดเก็บโปรแกรม NC ไว้ในหน่วยความจำ FROM/SRAM หลัก — ความจุวัดเป็นกิโลไบต์ถึงไม่กี่ร้อยกิโลไบต์ เมื่อติดตั้งเซิร์ฟเวอร์ข้อมูล โปรแกรมจะถูกจัดเก็บไว้ในการ์ดแฟลช ATA ซึ่งความจุวัดเป็นเมกะไบต์ถึงกิกะไบต์ ชิ้นส่วนที่ซับซ้อนที่มีขั้นตอนการประมาณค่าละเอียด เส้นโครงหลายพื้นผิว หรือชุดโปรแกรมย่อยขนาดใหญ่ สามารถจัดเก็บไว้ในเครื่องได้เต็มรูปแบบ พร้อมใช้งานทันที
อินเทอร์เฟซอีเธอร์เน็ตเชื่อมต่อเซิร์ฟเวอร์ข้อมูลกับเครือข่าย LAN ของโรงงานผ่านโปรโตคอลเซิร์ฟเวอร์ข้อมูลที่เข้ากันได้กับ FTP ของ FANUC เซิร์ฟเวอร์ DNC ระบบตรวจสอบเครื่องจักร หรือเวิร์กสเตชันวิศวกรรมสามารถอัปโหลดและดาวน์โหลดโปรแกรมผ่านเครือข่ายได้โดยไม่ต้องใช้สื่อจริงหรือการเชื่อมต่อสายเคเบิลอนุกรม RS-232C เนื่องจากโปรแกรมทำงานจากการจัดเก็บข้อมูลแฟลชในเครื่อง แทนที่จะสตรีมจากเครือข่าย การหยุดชะงักของเครือข่ายระหว่างการตัดจะไม่มีผลต่อการทำงานของเครื่องจักร
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-8100-0271 |
| CNC ที่เข้ากันได้ | ซีรีส์ 15i, 16i, 18i, 21i, 0i |
| อินเทอร์เฟซ | อีเธอร์เน็ต |
| ที่เก็บข้อมูล | การ์ดแฟลช ATA (ขั้วต่อ CNH6) |
| ซีรีส์ | A20B-8100 |
| อะแดปเตอร์ ATA | โดยทั่วไปไม่รวม (ปรับปรุงสภาพ) |
| แหล่งกำเนิด | ญี่ปุ่น |
อะแดปเตอร์การ์ดแฟลช ATA เชื่อมต่อกับขั้วต่อ CNH6 บนบอร์ด และต้องติดก่อนติดตั้งบอร์ด — ไม่สามารถเข้าถึงได้เมื่อบอร์ดอยู่ในช่องเสียบ หน่วยที่ปรับปรุงสภาพในตลาดรองโดยทั่วไปจะจัดส่งโดยไม่มีอะแดปเตอร์ ATA; ต้องจัดหาแยกต่างหากหากไม่รวมอยู่ด้วย
บอร์ดไม่สามารถติดตั้งในตำแหน่งช่องเสียบตัวเลือกบางตำแหน่งได้เนื่องจากข้อกำหนดระยะห่างทางกายภาพของอะแดปเตอร์ ATA:
ยืนยันตำแหน่งช่องเสียบที่มีอยู่ของคอนโทรลเลอร์ก่อนสั่งซื้อ
คอนโทรลเลอร์ 16i-B/18i-B บางรุ่นมีอีเธอร์เน็ตแบบฝังบนเมนบอร์ดที่เปิดใช้งานการสื่อสาร FOCAS2/Ethernet สำหรับการตรวจสอบเครื่องจักรและการสตรีมโปรแกรม DNC นี่ไม่ใช่ฟังก์ชันเซิร์ฟเวอร์ข้อมูลเดียวกัน อีเธอร์เน็ตแบบฝังเพียงอย่างเดียวไม่ให้การจัดเก็บโปรแกรมในเครื่องบนการ์ด ATA หรือโปรโตคอล FTP ของเซิร์ฟเวอร์ข้อมูล เครื่องที่มีอีเธอร์เน็ตแบบฝังยังคงได้รับประโยชน์จาก A20B-8100-0271 หากต้องการการจัดเก็บโปรแกรมในเครื่องขนาดใหญ่ หรือหากการทำงานแบบไม่ต้องสตรีมเป็นข้อกำหนด
ฟังก์ชันเซิร์ฟเวอร์ข้อมูลยังต้องการซอฟต์แวร์ตัวเลือก FANUC ที่เกี่ยวข้องเพื่อเปิดใช้งานใน FROM ของ CNC หากไม่ได้เปิดใช้งานตัวเลือก หน้าจอและฟังก์ชันเซิร์ฟเวอร์ข้อมูลจะไม่ปรากฏในอินเทอร์เฟซผู้ปฏิบัติงานของ CNC แม้ว่าจะติดตั้งบอร์ดแล้วก็ตาม
คำถามที่ 1: ฟังก์ชันเซิร์ฟเวอร์ข้อมูลต้องเปิดใช้งานตัวเลือกซอฟต์แวร์หรือไม่?
ใช่ ฟังก์ชันเซิร์ฟเวอร์ข้อมูลต้องการซอฟต์แวร์ตัวเลือกที่เกี่ยวข้องเพื่อเปิดใช้งานใน FROM ของ CNC หากไม่ได้เปิดใช้งานตัวเลือก หน้าจอและฟังก์ชันเซิร์ฟเวอร์ข้อมูลจะไม่ปรากฏในอินเทอร์เฟซผู้ปฏิบัติงานของ CNC แม้ว่าจะติดตั้งบอร์ดทางกายภาพแล้วก็ตาม ตรวจสอบหน้าจอสถานะตัวเลือกของระบบเพื่อยืนยันว่ามีตัวเลือกเซิร์ฟเวอร์ข้อมูลอยู่ก่อนสั่งซื้อฮาร์ดแวร์ทดแทน
คำถามที่ 2: อะแดปเตอร์ ATA หายไปจากบอร์ดที่ปรับปรุงสภาพแล้ว มันเชื่อมต่อที่ไหน?
อะแดปเตอร์การ์ดแฟลช ATA เชื่อมต่อกับขั้วต่อ CNH6 บนบอร์ด A20B-8100-0271 ต้องติดเข้ากับ CNH6 ก่อนติดตั้งบอร์ดในช่องเสียบตัวเลือก — ไม่สามารถเข้าถึงอะแดปเตอร์ได้เมื่อติดตั้งบอร์ดแล้ว จัดหาอะแดปเตอร์ ATA ที่ถูกต้องแยกต่างหากและติดเข้ากับบอร์ดก่อนการติดตั้ง
คำถามที่ 3: จะเกิดอะไรขึ้นหากติดตั้งบอร์ดในตำแหน่งช่องเสียบที่จำกัด?
อะแดปเตอร์การ์ด ATA มีข้อกำหนดระยะห่างทางกายภาพที่ขัดแย้งกับชุดประกอบจอ LCD หรือบอร์ดที่อยู่ติดกันในตำแหน่งช่องเสียบบางตำแหน่ง การติดตั้งในช่องเสียบที่จำกัดจะป้องกันไม่ให้คอนโทรลเลอร์ปิดอย่างถูกต้อง หรือป้องกันไม่ให้อะแดปเตอร์ ATA เข้าที่ ยืนยันว่ามีตำแหน่งช่องเสียบที่ได้รับอนุญาตในคอนโทรลเลอร์เฉพาะก่อนการติดตั้ง
คำถามที่ 4: สามารถใช้ A20B-8100-0271 ในคอนโทรลเลอร์ซีรีส์ 30i หรือ 31i ได้หรือไม่?
ไม่ A20B-8100-0271 สำหรับคอนโทรลเลอร์รุ่น i ซีรีส์ 15i/16i/18i/21i/0i ซีรีส์ 30i/31i/32i ใช้สถาปัตยกรรมฮาร์ดแวร์และรูปแบบบอร์ดตัวเลือกที่แตกต่างกัน คอนโทรลเลอร์เหล่านั้นใช้บอร์ดตัวเลือกซีรีส์ A20B-8101 สำหรับฟังก์ชันอีเธอร์เน็ตและเซิร์ฟเวอร์ข้อมูล
คำถามที่ 5: การ์ดแฟลช ATA ความจุเท่าใดที่เข้ากันได้?
การ์ดแฟลช ATA มาตรฐานภายในช่วงความจุที่กำหนดโดยเวอร์ชันซอฟต์แวร์เซิร์ฟเวอร์ข้อมูล FANUC ที่ติดตั้ง การ์ด ATA สมัยใหม่ขนาดใหญ่มากอาจเกินความสามารถในการระบุที่อยู่ของเฟิร์มแวร์รุ่นเก่า ความจุที่รองรับโดยทั่วไปอยู่ในช่วง 32MB ถึง 1GB ขึ้นอยู่กับเวอร์ชันซอฟต์แวร์ คู่มือผู้ปฏิบัติงานเซิร์ฟเวอร์ข้อมูล FANUC ระบุประเภทการ์ดที่รองรับและขีดจำกัดความจุสำหรับแต่ละเวอร์ชันซอฟต์แวร์
