แผงวงจรซีเอ็นซี
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8100-0136 |

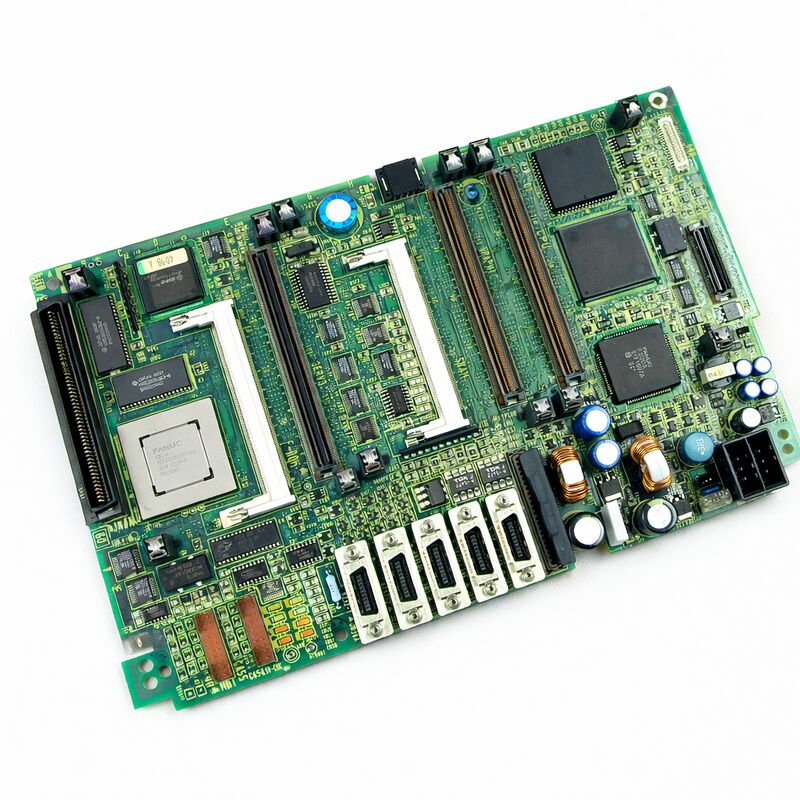

The FANUC A20B-8100-0136 คือ 21i-A LCD mounted main PCB พร้อม PMC-SA5, ซึ่งมีไว้สำหรับชุดควบคุมที่ส่วนต่อประสานผู้ปฏิบัติงานและโครงสร้างบอร์ดหลักถูกรวมเข้าด้วยกันอย่างใกล้ชิด
รายการผลิตภัณฑ์สาธารณะและส่วนที่ตัดตอนมาจากคู่มือสอดคล้องกันในการระบุนี้ และเอกสาร FANUC สำหรับตระกูล 21i Model A ยังอธิบายถึง PMC-SA5 แพลตฟอร์มเป็นตัวเลือก PMC ที่เร็วกว่าเมื่อเทียบกับ PMC-SA1, ด้วยความเร็วคำสั่งพื้นฐาน 0.085 μs/step และขนาดลัดเดอร์สูงสุด 16,000 steps.
ในการบำรุงรักษาจริง การผสมผสานนั้นมีความสำคัญ
บอร์ดเช่นนี้ไม่ใช่แค่ชิ้นส่วนสำรองด้านจอแสดงผลและไม่ใช่แค่เมนบอร์ดทั่วไป
เป็นส่วนหนึ่งของรูปแบบการควบคุมแบบรวมที่ติดตั้ง LCD ดังนั้นช่างเทคนิคจึงมักจะเปลี่ยนเมื่อต้องการรักษาการจัดเรียงฮาร์ดแวร์ 21i-A เดิมและกู้คืนพฤติกรรม PMC และเมนบอร์ดที่ตั้งใจไว้โดยไม่ต้องเปลี่ยนการออกแบบการควบคุมโดยรอบ
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | A20B-8100-0136 |
| ยี่ห้อ | FANUC |
| ประเภทผลิตภัณฑ์ | Main PCB |
| รูปแบบการติดตั้ง | LCD mounted |
| ซีรีส์ที่ใช้ได้ | 21i-A |
| ประเภท PMC | PMC-SA5 |
| ความเร็วคำสั่งพื้นฐาน | 0.085 μs/step |
| ความจุลัดเดอร์สูงสุด | 16,000 steps |
| การใช้งานทั่วไป | การซ่อมแซม การเปลี่ยน การสนับสนุนการบำรุงรักษา |
เมื่อการควบคุม 21i-A เดิมยังคงสามารถให้บริการได้ทั้งทางกลไกและทางไฟฟ้า การเปลี่ยน LCD mounted main PCB ที่เหมือนกันมักจะเป็นโซลูชันที่สะอาดกว่าการพยายามปรับปรุง
ช่วยรักษาโครงสร้างการควบคุมที่มีอยู่ให้สมบูรณ์ ลดความไม่แน่นอนทางวิศวกรรม และเข้ากันได้กับวิธีที่แผนกบำรุงรักษาอุตสาหกรรมจัดการอุปกรณ์ CNC อายุการใช้งานยาวนาน
Q1: อะไรทำให้ A20B-8100-0136 แตกต่างจาก PCB สนับสนุนมาตรฐาน?
รุ่นนี้ถูกระบุว่าเป็น 21i-A LCD mounted main PCB พร้อม PMC-SA5 ดังนั้นจึงรวมความรับผิดชอบของเมนบอร์ดเข้ากับรูปแบบการควบคุมแบบรวม แทนที่จะทำหน้าที่เป็นเพียงการ์ดเสริมที่มีฟังก์ชันจำกัด
ในการบริการภาคสนาม นั่นหมายความว่ามีบทบาทสำคัญมากขึ้นในการทำงานของระบบ และถูกเลือกเพื่อการเปลี่ยนที่แม่นยำแทนการทดแทนทั่วไป
Q2: ทำไม PMC-SA5 จึงมีความสำคัญในคำอธิบายบอร์ดนี้?
PMC-SA5 เป็นระบบ PMC ที่กำหนดไว้ภายในตระกูล FANUC และข้อมูลจำเพาะที่เผยแพร่แสดงให้เห็นว่าเป็นตัวเลือกความเร็วสูงกว่าเมื่อเทียบกับ PMC-SA1 ในบริบทเดียวกันของตระกูล นั่นมีความสำคัญเพราะประสิทธิภาพของลัดเดอร์และความจุลอจิกที่มีอยู่ส่งผลต่อวิธีการที่เครื่องจัดการงานควบคุมด้าน PLC การเชื่อมต่อ และการประสานงานอุปกรณ์ต่อพ่วง
Q3: อาการใดที่อาจนำช่างเทคนิคไปตรวจสอบบอร์ดนี้?
อาการทั่วไป ได้แก่ ข้อผิดพลาดในการเริ่มต้นทำงาน พฤติกรรมการควบคุมที่ไม่เสถียร ปัญหาเกี่ยวกับยูนิตที่ติดตั้ง LCD การแจ้งเตือนด้านการควบคุมที่คงอยู่ หรือปัญหาที่ยังคงอยู่หลังจากตรวจสอบสาเหตุที่ง่ายกว่า เช่น สายเคเบิลและสภาพพลังงานแล้ว เนื่องจากนี่เป็นส่วนประกอบระดับเมนบอร์ด อาการอาจดูเหมือนกว้างกว่าข้อผิดพลาดจอแสดงผลเพียงอย่างเดียว
Q4: ควรปฏิบัติต่อบอร์ดนี้เป็นชิ้นส่วนที่เข้ากันได้โดยตรงหรือเป็นรายการซ่อมแซมที่กำหนดค่าได้?
ควรปฏิบัติต่อเป็นชิ้นส่วนทดแทนเฉพาะรุ่น บอร์ดในหมวดหมู่นี้มักจะถูกเลือกตามหมายเลขชิ้นส่วนที่แม่นยำและตระกูลการควบคุมที่ตั้งใจไว้ เนื่องจากความเข้ากันได้ บทบาทภายใน และประเภท PMC ที่เกี่ยวข้องล้วนมีความสำคัญ
ในการบริการ CNC ความถูกต้องของหมายเลขชิ้นส่วนโดยตรงเป็นแนวทางที่น่าเชื่อถือกว่ารูปลักษณ์ภายนอกเพียงอย่างเดียว
Q5: ทำไมผู้ซื้อจึงชอบบอร์ดรุ่นเดิมมากกว่าการดัดแปลงบอร์ดควบคุมอื่น?
เพราะรุ่นเดิมรักษาโครงสร้าง FANUC ที่ตั้งใจไว้ การดัดแปลงบอร์ดอื่นอาจนำไปสู่สิ่งที่ไม่ทราบในการเดินสาย พฤติกรรมระบบ หรือการว่าจ้าง
สำหรับผู้ใช้การผลิต การรักษาเส้นทางการควบคุมเดิมมักจะปลอดภัยกว่า เร็วกว่า และคาดเดาได้มากกว่าการออกแบบใหม่บางส่วน
