| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8002-0703 |

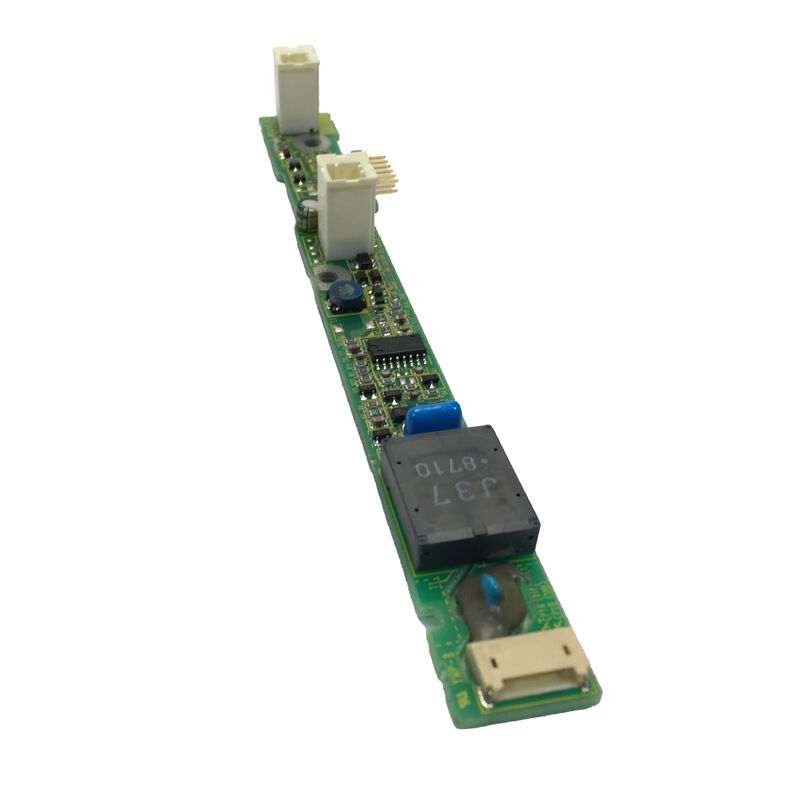

The FANUC A20B-8002-0703 คือ อินเวอร์เตอร์จอ LCD สีขนาด 8.4 นิ้ว ที่ออกแบบมาสำหรับการใช้งานที่เกี่ยวข้องกับจอแสดงผล ซึ่งต้องการการส่องสว่างหน้าจอที่เสถียรและประสิทธิภาพการมองเห็นที่เชื่อถือได้ ในฐานะส่วนหนึ่งของ A20B-8002 series, หน่วยนี้ถูกจัดวางให้เป็นส่วนประกอบสนับสนุนจอแสดงผลโดยเฉพาะ แทนที่จะเป็นบอร์ดควบคุมอเนกประสงค์ ทำให้มีความเกี่ยวข้องอย่างยิ่งในการซ่อมแซมและเปลี่ยนชิ้นส่วนสำหรับระบบอินเทอร์เฟซ FANUC
ในการทำงานของเครื่องจักรจริง ส่วนอินเวอร์เตอร์มีบทบาทเฉพาะเจาะจงอย่างยิ่ง
จอแสดงผลอาจยังมีแผง LCD ที่สมบูรณ์และตรรกะการควบคุมที่ทำงานได้ แต่ก็ยังคงอ่านไม่ได้หากส่วนกำลังไฟแบ็คไลท์ไม่เสถียรหรือล้มเหลว
นั่นคือเหตุผลที่บอร์ดอินเวอร์เตอร์มักเป็นจุดตรวจสอบที่สำคัญในการแก้ไขปัญหาจอแสดงผล CNC ที่มืด สลัว หรือติดๆ ดับๆ
A20B-8002-0703 แก้ไขปัญหาส่วนนี้ของสายจอแสดงผลโดยรองรับฟังก์ชันการส่องสว่างที่จำเป็นสำหรับหน้าจอที่ชัดเจนและใช้งานได้
สำหรับทีมบำรุงรักษา คุณค่าของรุ่นนี้อยู่ที่ความเข้ากันได้ที่ตรงจุด ความเรียบง่ายในการทำงาน และประโยชน์ในการคืนค่าการอ่านหน้าจอปกติโดยไม่ต้องเปลี่ยนส่วนประกอบของชุดอินเทอร์เฟซผู้ควบคุมที่ใหญ่ขึ้น
ในการติดตั้งเครื่องจักรที่ใช้งานมานาน ทำให้เป็นอะไหล่ที่ใช้งานได้จริงสำหรับขั้นตอนการซ่อมแซมจอแสดงผล
| พารามิเตอร์ | ข้อมูลที่ได้รับการตรวจสอบอย่างเป็นทางการ |
|---|---|
| หมายเลขชิ้นส่วน | A20B-8002-0703 |
| ประเภทบอร์ด | อินเวอร์เตอร์ |
| ประเภทจอแสดงผล | จอ LCD สีขนาด 8.4 นิ้ว |
| ส่วนฮาร์ดแวร์ | ฮาร์ดแวร์ CNC แบบติดตั้งบน LCD |
| ตำแหน่งการติดตั้ง | ภายในฝาครอบ |
| หน่วยแสดงผลที่เกี่ยวข้อง | หน่วย LCD/MDI สีขนาด 8.4 นิ้ว |
| รหัส LCD ที่เกี่ยวข้อง | 1011 |
ต่างจากแผง LCD เอง อินเวอร์เตอร์ไม่ได้สร้างภาพ หน้าที่ของมันคือการรองรับด้านการส่องสว่างของชุดจอแสดงผล ในการบริการภาคสนาม ความแตกต่างนี้มีความสำคัญ
เครื่องจักรอาจยังคงทำงานตามปกติในเบื้องหลัง ในขณะที่จอแสดงผลปรากฏเป็นสีดำหรือมืดเกินกว่าจะอ่านได้ ในหลายกรณี ปัญหาไม่ได้อยู่ที่โปรเซสเซอร์ควบคุมหรือแผง LCD แต่อยู่ที่ส่วนอินเวอร์เตอร์ที่จ่ายไฟให้กับการส่องสว่างหน้าจอ
นั่นทำให้ A20B-8002-0703 เป็นส่วนประกอบทดแทนที่ตรงเป้าหมายสำหรับข้อผิดพลาดที่เกี่ยวข้องกับจอแสดงผล ซึ่งการรักษาโครงสร้างหน้าจอเดิมจะดีกว่าการเปลี่ยนชุดอินเทอร์เฟซทั้งหมด
คำถามที่ 1: หน้าที่หลักของ A20B-8002-0703 คืออะไร?
A20B-8002-0703 ทำหน้าที่เป็นอินเวอร์เตอร์ LCD สำหรับระบบจอแสดงผลสีขนาด 8.4 นิ้ว ในการใช้งานอุตสาหกรรม นั่นหมายความว่ามันรองรับส่วนกำลังไฟแบ็คไลท์ที่จำเป็นเพื่อให้หน้าจอยังคงมองเห็นได้
หากอินเวอร์เตอร์ทำงานไม่ถูกต้อง จอแสดงผลอาจปรากฏเป็นสีดำ อ่านไม่ได้ หรือไม่เสถียร แม้ว่าเครื่องจักรเองจะยังคงเปิดอยู่และตอบสนองก็ตาม
คำถามที่ 2: บอร์ดอินเวอร์เตอร์แตกต่างจากแผง LCD อย่างไร?
แผง LCD คือพื้นผิวจอแสดงผลที่แสดงภาพ ในขณะที่อินเวอร์เตอร์รองรับด้านการส่องสว่างของชุดหน้าจอ อินเวอร์เตอร์ที่ชำรุดสามารถทำให้แผง LCD ที่ดีดูเหมือนเสียได้
ด้วยเหตุนี้ ช่างเทคนิคที่มีประสบการณ์จึงแยกปัญหาหน้าจอออกเป็นข้อผิดพลาดของแผง ข้อผิดพลาดของอินเวอร์เตอร์ ปัญหาสายเคเบิล และข้อผิดพลาดของเมนบอร์ด แทนที่จะเปลี่ยนชุดจอแสดงผลโดยไม่พิจารณา
คำถามที่ 3: อาการใดที่มักบ่งชี้ถึงปัญหาอินเวอร์เตอร์?
อาการทั่วไป ได้แก่ หน้าจอดำแต่การควบคุมยังทำงานอยู่ จอแสดงผลหรี่ลง ความสว่างกะพริบ หรือหน้าจอที่สว่างขึ้นชั่วครู่เมื่อเริ่มต้นแล้วจึงจางหายไป
ในงานบริการ CNC อาการเหล่านี้มักบ่งชี้ว่าควรตรวจสอบส่วนกำลังไฟแบ็คไลท์ก่อนที่จะตัดสินว่าแผง LCD หรือเมนบอร์ดควบคุมเสีย
คำถามที่ 4: เหตุใดการจับคู่รุ่นที่ถูกต้องจึงมีความสำคัญสำหรับบอร์ดอินเวอร์เตอร์ LCD?
เนื่องจากบอร์ดอินเวอร์เตอร์เชื่อมโยงกับข้อกำหนดทางไฟฟ้าและทางกายภาพของชุดหน้าจอเฉพาะ แม้ว่าบอร์ดสองบอร์ดจะดูคล้ายกัน แต่ก็อาจแตกต่างกันในรูปแบบขั้วต่อ ความเหมาะสมกับขนาดจอแสดงผล หรือลักษณะกำลังไฟ ในการบำรุงรักษาอุตสาหกรรม การจับคู่รุ่นเดิมจะช่วยลดความเสี่ยงของความสว่างที่ไม่เสถียร ความล้มเหลวก่อนเวลาอันควร หรือการติดตั้งที่ไม่ตรงกัน
คำถามที่ 5: ควรตรวจสอบอะไรบ้างก่อนเปลี่ยนอินเวอร์เตอร์นี้?
ช่างเทคนิคควรยืนยันหมายเลขชิ้นส่วนที่ถูกต้อง ตรวจสอบสายรัดและขั้วต่อ ตรวจสอบสภาพแผง LCD และตรวจสอบว่าตู้มีร่องรอยความเครียดจากความร้อนหรือการปนเปื้อนหรือไม่
นอกจากนี้ยังเป็นแนวปฏิบัติที่ดีในการตรวจสอบว่าปัญหาหน้าจอไม่ได้เกิดจากปัญหาไฟฟ้าต้นทาง เนื่องจากสภาวะแหล่งจ่ายไฟที่ล้มเหลวอาจทำให้เกิดอาการคล้ายกันได้ในบางครั้ง
