| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8002-0633 |

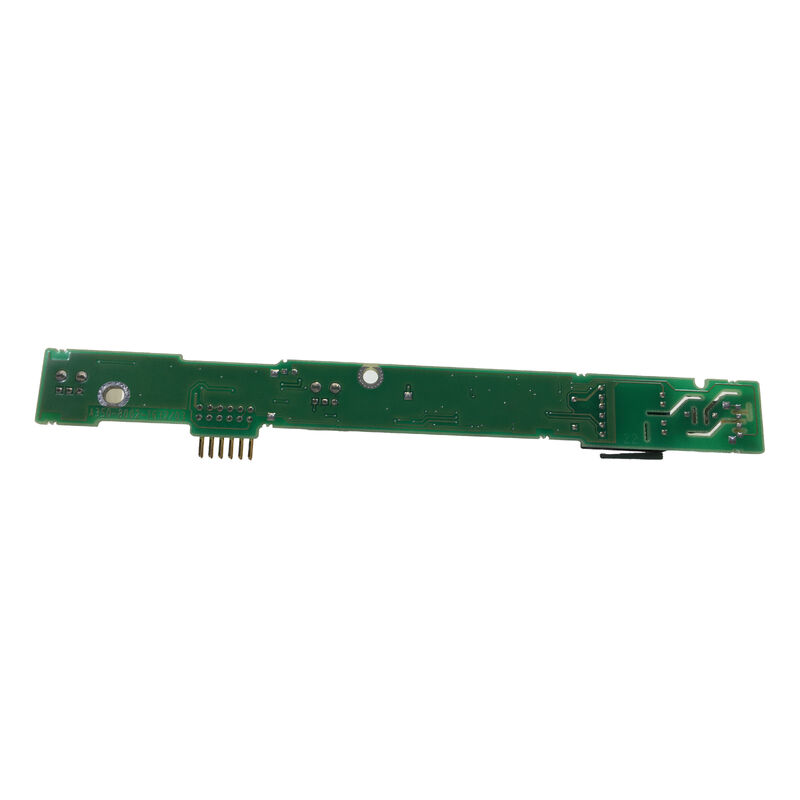

FANUC A20B-8002-0633 คือ แผงวงจรอินเวอร์เตอร์แบ็คไลท์ ที่ใช้ภายใน ระบบควบคุมซีรีส์ 0i, โดยเฉพาะ การกำหนดค่าซีรีส์กลาง 0i-C และ 0i-D พร้อม จอแสดงผลสีขนาด 8.4 นิ้ว หน้าที่ของมันคือการรองรับภาคพลังงานที่จำเป็นสำหรับส่วนแบ็คไลท์ของ LCD ทำให้หน้าจอสามารถส่องสว่างได้อย่างถูกต้องและรักษาความสามารถในการมองเห็นที่ใช้งานได้ระหว่างการทำงาน
ในภาคสนาม แผงวงจรอินเวอร์เตอร์แบ็คไลท์เป็นส่วนประกอบที่เฉพาะเจาะจงมากแต่มีความสำคัญมาก
แผง LCD เองอาจยังคงอยู่และสมบูรณ์ทางเทคนิค แต่หน้าจออาจปรากฏมืด จาง หรืออ่านไม่ออกหากภาคอินเวอร์เตอร์ทำงานไม่ถูกต้อง
นั่นหมายความว่าเครื่องจักรอาจดูเหมือนมีจอแสดงผลที่เสียหาย ทั้งที่ปัญหาจริงอยู่ที่วงจรพลังงานแบ็คไลท์ แทนที่จะเป็นที่แผงหรือแผงควบคุมหลัก
สิ่งนี้ทำให้ A20B-8002-0633 มีความเกี่ยวข้องอย่างยิ่งสำหรับการซ่อมแซมในสถานการณ์ที่เกี่ยวข้องกับหน้าจอมืด หน้าจอดำพร้อมการควบคุมที่ทำงานอยู่เบื้องหลัง หรือการสตาร์ทแบ็คไลท์ที่ไม่สม่ำเสมอ
สำหรับช่างเทคนิคที่คุ้นเคยกับระบบซีรีส์ 0i แผงอินเวอร์เตอร์เป็นจุดตรวจสอบมาตรฐานในห่วงโซ่พลังงานจอแสดงผล โดยเฉพาะอย่างยิ่งในชุดควบคุมแบบสีเหลืองซึ่งส่วนประกอบที่เกี่ยวข้องกับหน้าจอหลายอย่างทำงานร่วมกันในโครงสร้างที่กะทัดรัด
ระบบที่รองรับ
ขนาดจอแสดงผลที่เกี่ยวข้อง
หน้าที่ของแผงวงจร
แผงวงจรอินเวอร์เตอร์แบ็คไลท์ไม่เหมือนกับแผง LCD และไม่เหมือนกับแผงควบคุมจอแสดงผลหลัก
มันมีบทบาททางไฟฟ้าที่เฉพาะเจาะจงกว่า: การจ่ายพลังงานให้กับส่วนแสงสว่างของระบบหน้าจอ
ในการปฏิบัติงานบำรุงรักษา ความแตกต่างนี้มีความสำคัญเนื่องจากการเปลี่ยนส่วนประกอบจอแสดงผลที่ไม่ถูกต้องจะทำให้เสียเวลาและไม่สามารถแก้ไขข้อผิดพลาดได้
ดังนั้น A20B-8002-0633 จึงเหมาะที่สุดสำหรับเป็นชิ้นส่วนบริการเฉพาะสำหรับการคืนค่าความสว่างและความสามารถในการอ่านหน้าจอในการกำหนดค่าซีรีส์ 0i ที่ถูกต้อง
คำถามที่ 1: A20B-8002-0633 ทำงานอะไรอยู่ภายในระบบควบคุม?
แผงวงจรนี้ทำงานเป็นแผงวงจรอินเวอร์เตอร์แบ็คไลท์ ซึ่งหมายความว่ามันรองรับการแปลงพลังงานที่จำเป็นสำหรับระบบแบ็คไลท์ LCD ในแง่การใช้งานจริง เครื่องจักร มันช่วยให้หน้าจอสว่างขึ้นเพื่อให้ผู้ปฏิบัติงานสามารถมองเห็นอินเทอร์เฟซ CNC ได้อย่างชัดเจน
หากภาคอินเวอร์เตอร์ล้มเหลว จอแสดงผลอาจปรากฏเป็นสีดำหรือมืดมาก แม้ว่าระบบควบคุมจะยังคงทำงานอยู่ก็ตาม
คำถามที่ 2: แผงอินเวอร์เตอร์แตกต่างจากแผง LCD อย่างไร?
แผง LCD คือพื้นผิวการแสดงผลภาพ ในขณะที่แผงอินเวอร์เตอร์รองรับฟังก์ชันแสงสว่างที่ทำให้แผงสามารถอ่านได้
อินเวอร์เตอร์ที่ล้มเหลวสามารถทำให้ LCD ที่ดีดูเหมือนเสียได้ นี่คือเหตุผลที่ช่างเทคนิคที่มีประสบการณ์แยกปัญหาจอแสดงผลออกเป็นข้อผิดพลาดของแผง ข้อผิดพลาดของอินเวอร์เตอร์ ข้อผิดพลาดของสายเคเบิล และข้อผิดพลาดของแผงหลัก แทนที่จะถือว่าหน้าจอมืดทุกหน้าจอเป็น LCD ที่เสีย
คำถามที่ 3: อาการใดที่บ่งชี้ถึงความล้มเหลวของแผงอินเวอร์เตอร์โดยทั่วไป?
อาการทั่วไป ได้แก่ หน้าจอมืดมาก หน้าจอที่กะพริบสั้นๆ เมื่อสตาร์ทแล้วจึงมืดลง แสงสว่างที่ไม่สม่ำเสมอ หรือจอแสดงผลที่อ่านไม่ออกในขณะที่ระบบควบคุมดูเหมือนจะทำงานปกติ
ในการวินิจฉัยภาคสนาม ช่างเทคนิคมักจะยืนยันว่าเครื่องจักรยังคงทำงานอยู่เบื้องหลังหรือไม่ ก่อนที่จะตัดสินว่าปัญหาจอแสดงผลเกี่ยวข้องกับแบ็คไลท์
คำถามที่ 4: เหตุใดการจับคู่รุ่นที่ถูกต้องจึงมีความสำคัญสำหรับแผงวงจรอินเวอร์เตอร์แบ็คไลท์?
เนื่องจากแผงอินเวอร์เตอร์เชื่อมโยงกับขนาดจอแสดงผล การกำหนดค่าแผง และตระกูลระบบควบคุมที่เฉพาะเจาะจง
แผงวงจรที่ดูคล้ายกันอาจไม่เหมาะสมทางไฟฟ้าสำหรับระบบ LCD เป้าหมาย ในระบบควบคุมซีรีส์ 0i การจับคู่ที่ถูกต้องมีความสำคัญไม่เพียงแต่สำหรับการติดตั้งเท่านั้น แต่ยังเพื่อพฤติกรรมการส่องสว่างที่เสถียรและความน่าเชื่อถือในระยะยาว
คำถามที่ 5: วิศวกรควรตรวจสอบอะไรก่อนเปลี่ยนแผงวงจรอินเวอร์เตอร์นี้?
พวกเขาควรมองสภาพแผง LCD สายรัด ขั้วต่อ และฮาร์ดแวร์จอแสดงผลโดยรอบ และยืนยันว่าปัญหาไม่ได้เกิดจากปัญหาพลังงานต้นทางหรือความเสียหายในตู้ควบคุม
นอกจากนี้ยังเป็นแนวทางปฏิบัติที่ดีในการมองหาสัญญาณความเครียดจากความร้อนหรืออายุการใช้งานที่ยาวนานในบริเวณจอแสดงผล เนื่องจากข้อผิดพลาดของภาคอินเวอร์เตอร์มักเชื่อมโยงกับชั่วโมงการทำงานที่ยาวนานและสภาวะความร้อน
