| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8001-0641 |

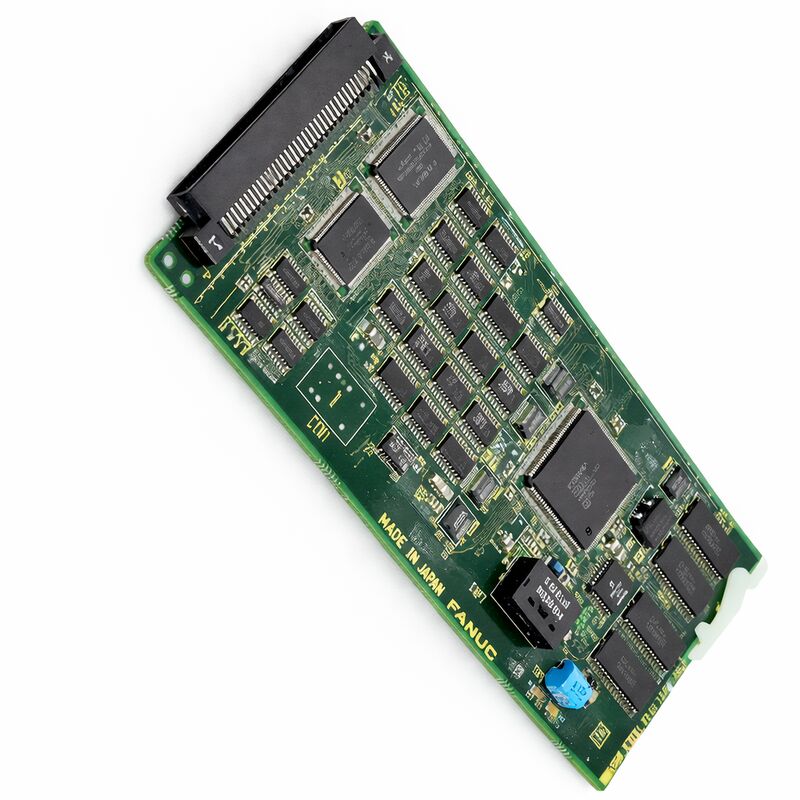

FANUC A20B-8001-0641 คือ HSSB interface PCB ที่ใช้ในฝั่ง CNC ของ FANUC i-Series controls มันเกี่ยวข้องกับแพลตฟอร์ม 16i, 18i, และ 21i ติดตั้งในยูนิตพื้นฐาน และมี COP7 optical connector สำหรับการเชื่อมต่อแบบ high-speed serial bus
ในสภาพแวดล้อมเครื่องจักรจริง บอร์ดนี้จะถูกเลือกเมื่อ CNC ต้องการเส้นทางการสื่อสารแบบ optical โดยเฉพาะกับคอมพิวเตอร์ส่วนบุคคลที่เข้ากันได้ แทนที่จะเป็นการเชื่อมต่อแบบ serial ความเร็วต่ำมาตรฐาน
ในสถาปัตยกรรมฮาร์ดแวร์ i-Series, HSSB คือ high-speed serial bus ที่ใช้ในการถ่ายโอนข้อมูลปริมาณมากระหว่าง CNC และ PC ผ่านใยแก้วนำแสง
นั่นทำให้ A20B-8001-0641 เป็นบอร์ดสำหรับการสื่อสารและการรวมระบบ มากกว่าการควบคุมแกน, กำลังสปินเดิล, หรือฟังก์ชันแสดงผลเท่านั้น
โดยทั่วไปจะติดตั้งควบคู่ไปกับฮาร์ดแวร์ควบคุมหลัก เช่น CPU card, axis control card, และ memory modules ในโครงสร้างควบคุมแบบ yellow-backplane
รายละเอียดที่ใช้งานได้จริงอย่างหนึ่งที่สำคัญในการวางแผนระบบคือ ความยาวสาย HSSB สามารถยาวได้ถึง 100 เมตร เมื่ออินเทอร์เฟซบอร์ดฝั่ง NC นี้จับคู่กับบอร์ดฝั่ง PC ที่เข้ากันได้โดยเฉพาะ
นั่นทำให้บอร์ดมีประโยชน์ไม่เพียงแค่สำหรับการรวมระบบในตู้ควบคุมเท่านั้น แต่ยังสำหรับการติดตั้งที่ต้องการการเชื่อมต่อแบบ optical ที่สะอาดในระยะห่างระหว่างเครื่องจักรกับ PC ที่ยาวขึ้น
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-8001-0641 |
| ยี่ห้อ | FANUC |
| ประเภทผลิตภัณฑ์ | Interface PCB |
| หน้าที่ของบอร์ด | HSSB Interface |
| ตระกูลควบคุม | 16i / 18i / 21i i-Series |
| สื่อการเชื่อมต่อ | ใยแก้วนำแสง |
| Optical Connector | COP7 |
| บริบทการติดตั้ง | บอร์ดฝั่ง CNC ในยูนิตพื้นฐาน |
| บทบาททั่วไป | การสื่อสาร CNC-to-PC ความเร็วสูง |
A20B-8001-0641 เหมาะที่สุดสำหรับการ สื่อสารความเร็วสูงระหว่าง PC และ CNC ในระบบ FANUC i-Series
เหมาะสำหรับเครื่องจักรที่ต้องการการเชื่อมต่อ HSSB แบบ optical สำหรับการถ่ายโอนข้อมูลปริมาณมาก, การรวมซอฟต์แวร์สนับสนุนที่ใช้ PC, หรือการรักษาโครงสร้างการสื่อสาร CNC-to-PC ที่มีอยู่โดยไม่ต้องเปลี่ยนแปลงสถาปัตยกรรมควบคุมเดิม
นอกจากนี้ยังเข้ากันได้ดีกับ การสนับสนุนการปรับปรุงระบบ (retrofit), การเปลี่ยนบอร์ดในระบบควบคุม 16i/18i/21i, และ งานบริการบนระบบ i-Series แบบ yellow-backplane ที่ต้องกู้คืนเส้นทาง HSSB เดิม
ในแง่ของการบำรุงรักษา บอร์ดนี้มีประโยชน์มากที่สุดเมื่อฮาร์ดแวร์ CNC ยังสามารถซ่อมแซมได้ และชั้นการสื่อสารต้องการบอร์ดอินเทอร์เฟซที่ถูกต้อง แทนที่จะเป็นการเปลี่ยนแปลงการควบคุมที่กว้างขึ้น
Q1: จุดประสงค์หลักของ A20B-8001-0641 คืออะไร?
หน้าที่ของมันคือการจัดหา HSSB interface ที่ฝั่ง CNC ทำให้การควบคุม FANUC i-Series สามารถแลกเปลี่ยนข้อมูลปริมาณมากกับ PC ที่เข้ากันได้ผ่านการเชื่อมต่อใยแก้วนำแสง
Q2: นี่คือบอร์ด HSSB ฝั่ง PC หรือไม่?
ไม่. รุ่นนี้คือ อินเทอร์เฟซบอร์ดฝั่ง NC/CNC การจัดเรียง HSSB ใช้บอร์ดฝั่ง CNC และบอร์ดอินเทอร์เฟซฝั่ง PC แยกต่างหาก เชื่อมต่อผ่านใยแก้วนำแสง
Q3: ปกติแล้วเกี่ยวข้องกับการควบคุม FANUC ใดบ้าง?
มันเกี่ยวข้องกับ i-Series controls เช่น 16i, 18i, และ 21i และติดตั้งใน CNC basic unit แทนที่จะเป็นกล่องสื่อสารภายนอกทั่วไป
Q4: ทำไม COP7 connector จึงมีความสำคัญ?
COP7 connector คือจุดเชื่อมต่อแบบ optical ที่ใช้โดย HSSB link เนื่องจากบอร์ดสื่อสารด้วยใยแก้วนำแสง สภาพของ connector และความเข้ากันได้ของสายเคเบิลจึงมีความสำคัญโดยตรงต่อความเสถียรของการสื่อสาร
Q5: ควรตรวจสอบอะไรบ้างก่อนเปลี่ยนบอร์ดนี้?
ยืนยันหมายเลขชิ้นส่วนที่ถูกต้อง, ตรวจสอบว่าเครื่องจักรใช้ HSSB จริงหรือไม่, ตรวจสอบสภาพของ optical connector และใยแก้วนำแสง, และตรวจสอบว่าบอร์ดอินเทอร์เฟซฝั่ง PC ที่จับคู่เข้ากันได้
เนื่องจากบอร์ดนี้อยู่ในชั้นการสื่อสาร การวินิจฉัยข้อผิดพลาดควรรวมถึงเส้นทาง HSSB ทั้งหมด แทนที่จะเป็นเพียง CNC card
