| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-8001-0621 |

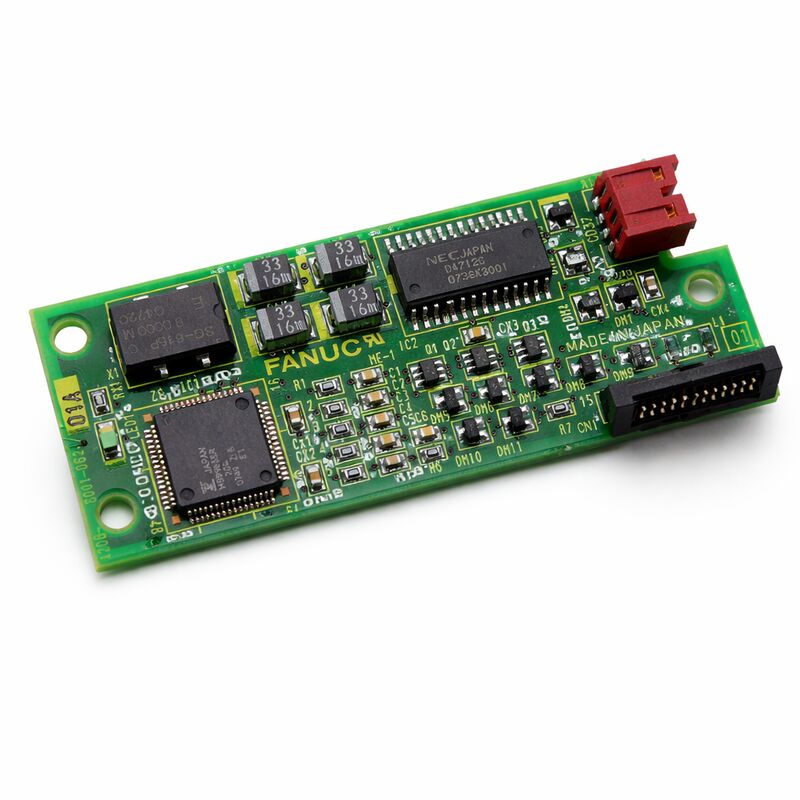

FANUC A20B-8001-0621 เป็น แผงวงจรควบคุมทัชพาเนล ที่ใช้ในฮาร์ดแวร์ส่วนต่อประสานผู้ปฏิบัติงานของ FANUC
รายการผลิตภัณฑ์สาธารณะอธิบายว่าเป็นแผงวงจรควบคุมทัชพาเนลอย่างสม่ำเสมอ ในขณะที่รายการในตลาดอื่นอ้างถึงชิ้นส่วนเดียวกันว่าเป็นแผงวงจรเชื่อมต่อระบบ ซึ่งบ่งชี้ว่าชิ้นส่วนนี้อยู่ในส่วนต่อประสานด้านแผงและเส้นทางสัญญาณมากกว่าบทบาทการควบคุมทั่วไป
ในการทำงานบำรุงรักษาจริง แผงวงจรในหมวดหมู่นี้มีความสำคัญ เนื่องจากปัญหาการตอบสนองของผู้ปฏิบัติงานไม่ได้เกิดจากหน้าจอแสดงผลเสมอไป
เครื่องจักรยังคงเปิดเครื่องและทำงานตามตรรกะได้ ในขณะที่การป้อนข้อมูลแบบสัมผัสไม่เสถียร ไม่แม่นยำ หรือไม่พร้อมใช้งานเลย
เมื่อเกิดเหตุการณ์เช่นนี้ แผงวงจรควบคุมแผงจึงกลายเป็นจุดตรวจสอบที่มีลำดับความสำคัญสูง เนื่องจากอยู่ใกล้กับชั้นอินเทอร์เฟซแบบสัมผัสมากกว่าเมนบอร์ด CNC หลัก
สิ่งนี้ทำให้ A20B-8001-0621 เป็นตัวเลือกการเปลี่ยนที่ตรงเป้าหมายสำหรับทีมบริการที่พยายามกู้คืนการโต้ตอบของแผงควบคุมปกติโดยไม่ต้องเปลี่ยนชุดประกอบที่ใหญ่ขึ้น
เอกสารสาธารณะเดียวกันยังเชื่อมโยงแผงวงจรนี้กับการใช้งานทัชพาเนล PANEL i
FANUC A20B-8001-0621 ถูกอธิบายต่อสาธารณะว่าเป็น แผงวงจรควบคุมทัชพาเนล ดังนั้น การใช้งานที่เกี่ยวข้องมากที่สุดคือการซ่อมแซมส่วนต่อประสานผู้ปฏิบัติงานและการควบคุมด้านแผง แทนที่จะเป็นการเปลี่ยนเมนบอร์ด CNC ทั่วไป
โดยทั่วไปจะใช้ในระบบควบคุม FANUC ที่การตอบสนองแบบสัมผัส ความเสถียรของการป้อนข้อมูลของแผง และการโต้ตอบของผู้ปฏิบัติงานเป็นส่วนหนึ่งของขั้นตอนการทำงานปกติของเครื่องจักร
ในสภาพแวดล้อมการบริการจริง แผงวงจรนี้มีความเกี่ยวข้องเป็นพิเศษเมื่อชุดหน้าจอยังคงอยู่ แต่การป้อนข้อมูลแบบสัมผัสไม่แม่นยำ ไม่ต่อเนื่อง หรือไม่ตอบสนอง
ชิ้นส่วนนี้ยังเหมาะสำหรับสต็อกบำรุงรักษาที่เก็บโดยทีมบริการที่สนับสนุนฮาร์ดแวร์ส่วนต่อประสาน FANUC รุ่นเก่า
เนื่องจากแหล่งข้อมูลสาธารณะเชื่อมโยงกับแผงควบคุมแบบสัมผัสและการเชื่อมต่อวงจรด้านแผง จึงเหมาะกับการใช้งาน เช่น การปรับปรุงแผงผู้ปฏิบัติงาน การกู้คืนการตอบสนองของ HMI และการเปลี่ยนอุปกรณ์อิเล็กทรอนิกส์ของแผงในระบบ FANUC ที่ติดตั้งแล้ว
ก่อนเปลี่ยน A20B-8001-0621 ช่างเทคนิคควรยืนยันก่อนว่าข้อผิดพลาดอยู่ที่เส้นทางการควบคุมแบบสัมผัสจริง ๆ ไม่ใช่ที่แผง LCD, ชั้นปิดด้านหน้า หรือสายเชื่อมต่อ
เนื่องจากแผงวงจรนี้ถูกระบุว่าเป็นแผงวงจรควบคุมทัชพาเนล อาการหน้าจอมืดหรือว่างเปล่าเพียงอย่างเดียวไม่เพียงพอที่จะรับประกันการเปลี่ยน
ลำดับการบริการที่ดีกว่าคือการตรวจสอบว่าการควบคุมเปิดเครื่องอย่างถูกต้อง ตรวจสอบขั้วต่อสายแพและแผง จากนั้นประเมินว่าปัญหานั้นจำกัดอยู่เพียงการตอบสนองแบบสัมผัสหรือการจัดการสัญญาณด้านแผงจริง ๆ หรือไม่
ระหว่างการเปลี่ยน การจับคู่หมายเลขชิ้นส่วนที่แน่นอนเป็นวิธีที่ปลอดภัยที่สุด รายการสาธารณะไม่ได้นำเสนอแผงวงจรนี้ว่าเป็นแผงวงจรแผงสากลทั่วไป ดังนั้นช่างเทคนิคควรหลีกเลี่ยงการแทนที่ตามลักษณะภายนอก
หลังการติดตั้ง การตรวจสอบภาคปฏิบัติทำได้ง่าย: ยืนยันการลงทะเบียนการสัมผัสปกติ การตอบสนองของผู้ปฏิบัติงานที่เสถียร และพฤติกรรมของแผงที่สอดคล้องกันตลอดการนำทางเมนูและการโต้ตอบเครื่องจักรตามปกติ
คำถามที่ 1: บทบาทหลักของ A20B-8001-0621 คืออะไร?
A20B-8001-0621 ถูกระบุต่อสาธารณะว่าเป็นแผงวงจรควบคุมทัชพาเนล หรือแผงวงจรควบคุมทัชพาเนล ในแง่ของอุตสาหกรรม สิ่งนี้จะวางไว้ในส่วนต่อประสานผู้ปฏิบัติงาน ซึ่งสัญญาณทัชพาเนลและพฤติกรรมการควบคุมด้านแผงต้องมีความเสถียรเพื่อให้เครื่องจักรใช้งานและวินิจฉัยได้ง่าย
คำถามที่ 2: นี่คือสิ่งเดียวกับแผง LCD หรือไม่?
ไม่ แผงวงจรควบคุมทัชพาเนลเป็นส่วนหนึ่งของด้านอินพุตและอินเทอร์เฟซของชุดแผง ในขณะที่แผง LCD เป็นองค์ประกอบการแสดงผลด้วยภาพ
ในการแก้ไขปัญหาภาคสนาม หน้าจออาจดูปกติในขณะที่การตอบสนองแบบสัมผัสล้มเหลว หรือการควบคุมอาจทำงานอยู่ ในขณะที่การโต้ตอบของแผงไม่น่าเชื่อถือ
ความแตกต่างนี้คือเหตุผลที่แผงวงจรควบคุมแผงถูกจัดเป็นชิ้นส่วนอะไหล่แยกต่างหาก
คำถามที่ 3: อาการใดที่อาจบ่งชี้ถึงแผงวงจรนี้ระหว่างการซ่อมแซม?
สถานการณ์การบริการทั่วไป ได้แก่ การตอบสนองแบบสัมผัสที่ไม่ดี การป้อนข้อมูลของแผงที่ไม่ต่อเนื่อง หรือส่วนต่อประสานผู้ปฏิบัติงานที่เปิดเครื่องแต่ไม่ตอบสนองตามปกติ
เนื่องจากแผงวงจรนี้เป็นส่วนหนึ่งของชั้นควบคุมแผง จึงมักจะถูกตรวจสอบหลังจากได้ตรวจสอบปัญหาที่ชัดเจน เช่น สายเคเบิลหลวม พื้นผิวสัมผัสแตก หรือปัญหาไฟดับที่กว้างขึ้นแล้ว
รูปแบบอาการที่แน่นอนขึ้นอยู่กับการนำไปใช้ของผู้ผลิตเครื่องจักร
คำถามที่ 4: เหตุใดการจับคู่หมายเลขชิ้นส่วนที่แน่นอนจึงมีความสำคัญสำหรับ PCB นี้?
แผงวงจรทัชพาเนลจะเชื่อมโยงกับชุดแผงและการจัดวางการควบคุมเฉพาะ แม้ว่าแผงวงจรที่ดูคล้ายกันอาจแตกต่างกันในเรื่องการจัดเรียงขั้วต่อหรือขอบเขตการใช้งาน
สำหรับการบำรุงรักษาอุตสาหกรรม การจับคู่หมายเลขชิ้นส่วน FANUC เดิมเป็นวิธีที่น่าเชื่อถือที่สุดในการรักษาความเข้ากันได้ทางกายภาพและการทำงาน
