| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3900-0242 |
เลขส่วน:A20B-3900-0242
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:โมดูลความจํา SRAM (PCB)
ซีรี่ย์บอร์ด:A20B-3900
ระบบที่เข้ากันได้:ระบบควบคุม FANUC CNC

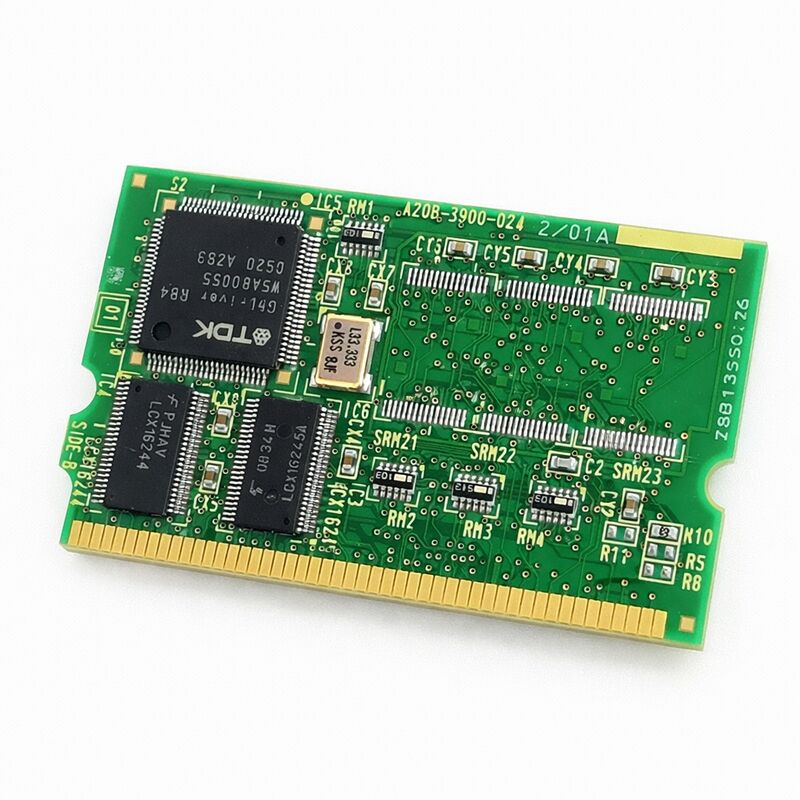

A20B-3900-0242 เป็นโมดูลความจํา SRAM จากซีรีส์ A20B-3900 ของ FANUCSRAM ✓ Static Random Access Memory ✓ เป็นความทรงจําระเหยที่ใช้แบตเตอรี่ ที่เป็นหัวใจของการเก็บข้อมูลที่ใช้งานของเครื่องควบคุม CNC ของ FANUC ทุกเครื่อง.
มันมีข้อมูลที่ทําให้เครื่องจักรแต่ละเครื่องเป็นเครื่องจักรเฉพาะ: โปรแกรมชิ้นส่วน, ตารางออฟเซตเครื่องมือ, การตั้งค่าพาราเมตร, ข้อมูลความสอดคล้องของชิ้นงาน และค่าตัวแปรแมคโรข้อมูลนี้ต้องอยู่รอดการปิดไฟแบตเตอรี่สํารองบนโมดูลรักษาสารใน SRAM ไม่เสียหายนานหลายปี ระหว่างวงจรพลังงานของเครื่อง
ซีรีย์ A20B-3900 เป็นครอบครัวโมดูลความทรงจํารุ่นหลังของ FANUC
โมดูลเหล่านี้ให้ความจุสูงขึ้นและการบูรณาการที่ดีขึ้นเมื่อเทียบกับสถาปัตยกรรมความจํา FANUC ก่อนหน้านี้
ตัวแปร -0242 ให้การจัดสรร SRAM ที่เหมาะสมกับแพลตฟอร์มควบคุมที่กําหนด
เมื่อโมดูลนี้ล้มเหลว หรือเมื่อแบตเตอรี่สํารองหมดและไม่สามารถเปลี่ยนได้ เนื้อหาของ SRAM จะสูญเสียเมื่อปิดไฟครั้งต่อไป
เครื่องควบคุมใช้พลังงานใหม่ด้วยความจําว่าง มันเตือนทันที ข้อมูลเฉพาะเครื่องจักรทั้งหมดต้องถูกฟื้นคืนจากสํารอง ก่อนที่เครื่องจะสามารถผลิตชิ้นส่วนอีกครั้ง
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-3900-0242 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | โมดูลความจํา SRAM |
| ซีรี่ย์บอร์ด | A20B-3900 |
| ประเภทความจํา | SRAM (แบตเตอรี่ที่รองรับความลุกล้า) |
| ระบบที่เข้ากันได้ | ระบบควบคุม FANUC CNC |
| แบตเตอรี่สํารอง | ใช่ DATA SRAM ที่ถูกเก็บไว้เมื่อปิดไฟ |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ / ปรับปรุง / ซ่อมแซม |
โปรแกรมทุกรายการที่ผู้ประกอบการใส่อยู่ใน SRAM ทุกเครื่องมือความยาวและรัศมีออฟสเต็ปอยู่ใน SRAM ทุกปารามิเตอร์ CNC ที่กําหนดวิธีการเคลื่อนที่ของเครื่องค่าการปรับ servo, I / O การมอบหมายอยู่ใน SRAM
อัตลักษณ์การทํางานของเครื่องจักร มีอยู่ในความทรงจํานี้
โปรแกรมของระบบอยู่ใน FROM (Flash ROM) หน่วยเก็บข้อมูลที่แยกแยกและไม่ลุกลุกที่ไม่ต้องการแบตเตอรี่และไม่เปลี่ยนแปลงระหว่างการใช้งานเครื่องปกติSRAM คือชั้นความจําทํางานด้านบน FROM.
มันคือที่ซึ่งข้อมูลที่เกี่ยวข้องกับโรงงาน, เครื่องจักร และงานต่างๆ อยู่
การสูญเสีย SRAM ไม่ได้ทําลายฮาร์ดแวร์ CNC
อิเล็กทรอนิกส์ก็โอเค แต่ถ้าไม่มีข้อมูล SRAM เครื่องควบคุมไม่มีการตั้งค่า มันไม่รู้ถึงขอบเขตการเดินทางของเครื่องทุกอย่างต้องเข้าใหม่หรือฟื้นฟูจากไฟล์สํารอง ก่อนที่เครื่องจะใช้ได้อีกครั้ง.
นี่ทําให้การปฏิบัติสํารอง และสภาพของแบตเตอรี่สํารอง เป็นปัญหาด้านการบํารุงรักษาที่สําคัญมาก
SRAM ในโมดูลนี้ใช้พลังงานโดยแบตเตอรี่สํารองที่ตั้งไว้เมื่อเครื่องปิด
แบตเตอรี่เป็นทรัพยากรที่มีจุดจํากัด มันมีอายุการใช้งานทั่วไปที่แตกต่างกันไปตามสภาพการเก็บรักษา แต่โดยทั่วไปจะยาวนานหลายปีในการใช้งานเครื่องปกติ
เมื่อความดันของแบตเตอรี่ลดต่ํากว่าขั้นต่ําการเก็บ SRAM ข้อมูลจะสูญเสียเมื่อเครื่องปิดอีกครั้ง
เครื่องควบคุม FANUC ออกสัญญาณระวังการใช้แบตเตอรี่น้อย ก่อนที่แบตเตอรี่จะถึงจุดเสีย
เครื่องเตือนนั่นคือสัญญาณเปลี่ยน อย่ามองข้ามมัน อย่าทิ้งมันโดยไม่เปลี่ยนแบตเตอรี่ และอย่าปิดเครื่องจนกว่าจะเปลี่ยนหน้าต่างสําหรับการเปลี่ยนที่ปลอดภัยเปิดอยู่ แต่มันมีขั้นต่ํา.
การเปลี่ยนแบตเตอรี่ด้วยพลังงานเป็นขั้นตอนที่ถูกต้องในระบบ FANUC ส่วนใหญ่
วิธีนี้จะทําให้สารใน SRAM อยู่ระหว่างการแลกเปลี่ยน เช็คเอกสารการบํารุงรักษาของเครื่องให้ถูกต้อง ก่อนเริ่มต้น
การทํางานของโมดูลความทรงจําใด ๆ จะเริ่มต้นด้วยการสํารองข้อมูล สํารองปารามิเตอร์เต็ม สํารองโปรแกรม สํารองข้อมูลเครื่องมือแบคเก๊ปตัวแปรแมคโคร (macro variable backup) ทุกประเภทของข้อมูล SRAM ควรถูกบันทึกไว้ในบัตรความจําหรือการเก็บข้อมูลภายนอก ก่อนที่จะสัมผัสโมดูล.
แบคเกปที่ถ่าย 5 นาทีก่อนการเปลี่ยนโมเดล คุ้มค่ากว่าที่ถ่าย 6 เดือนก่อน ถ้ามีอะไรเปลี่ยนแปลง
หน้าจอบูทของเครื่องควบคุม FANUC ให้เครื่องมือสํารอง
เช่นเดียวกับฟังก์ชัน BOOT ที่มีอยู่บนเครื่องควบคุมส่วนใหญ่ การจัดรูปการ์ดความจํา เริ่มทําสํารองตรวจสอบว่าไฟล์มีอยู่และขนาดไม่เท่ากับศูนย์ แล้วดําเนินการกับงานโมดูล
Q1: เครื่องควบคุมแสดงสัญญาณเตือนความเท่าเทียมของ SRAM เมื่อเปิดไฟ อะไรคือความหมาย และอะไรควรตรวจสอบก่อน?
เตือนความเท่าเทียมของ SRAM แสดงว่าตัวควบคุมพบข้อมูลที่บกพร่องใน SRAM ‡ เนื้อหาที่เก็บไว้ไม่ตรงกับค่าการตรวจสอบความผิดพลาดของมัน ก่อนอื่นตรวจสอบความกระชับของแบตเตอรี่สํารองแบตเตอรี่ที่หมดแรงเป็นสาเหตุที่พบบ่อยที่สุด.
หากแบตเตอรี่อ่อนแอ ควรเปลี่ยนมันและซ่อมแซมจากสํารอง หากแบตเตอรี่เป็นอย่างดี โมดูลเองอาจมีปัญหาด้านฮาร์ดแวร์ และควรเปลี่ยนหลังจากยืนยันว่าสํารองมีอยู่
คําถามที่ 2: ระเบิดแบตเตอรี่ปรากฏ มันต้องการการแก้ไขอย่างด่วนแค่ไหน?
แก้ไขมันก่อนการปิดเครื่องที่วางแผนต่อไป ระเบิดจะปรากฏในขณะที่แบตเตอรี่ยังมีชาร์จเพียงพอที่จะรักษา SRAM แต่ระยะที่แคบขึ้นตามเวลากําหนดการเปลี่ยนภายในสลับปัจจุบันหรือหน้าต่างการบํารุงรักษาต่อไปล่าสุด.
อย่าวางแผนการปิดในเวลากลางคืน โดยไม่เปลี่ยนแบตเตอรี่ก่อน หรือเอาแบตเตอรี่สํารองใหม่
Q3: หลังจากเปลี่ยนโมดูล SRAM เครื่องเตือนที่มี "PARAMETER ENABLE" และปารามิเตอร์ทั้งหมดดูเหมือนเป็นศูนย์ เกิดอะไรขึ้น?
โมดูลใหม่ติดตั้งว่าง. ข้อมูล SRAM ทั้งหมด ปริมาตร, โปรแกรม, การออฟเฟสต์ ไม่มี. นี้คาดว่า. ซ่อมเซ็ตปริมาตรเต็มจากสํารองด้วยการใช้ฟังก์ชันซ่อมแซมของหน้าจอบูท
หากไม่มีสํารองล่าสุด, ปริมาตรจะต้องใส่ใหม่ด้วยมือจากเอกสารเครื่องหรือจากพิมพ์ปริมาตร
ไม่เคยใช้เครื่องจักรโดยไม่ตรวจสอบความถูกต้องของพารามิเตอร์ หลังจากเปลี่ยนโมดูลความจํา
Q4: โมดูล SRAM จากซีรีส์ A20B-3900 สามารถแลกเปลี่ยนระหว่างตัวแปรจํานวนชิ้นส่วนที่แตกต่างกันได้หรือไม่?
รุ่นที่แตกต่างกันในครอบครัวโมดูล SRAM A20B-3900 มีการจัดสรรกําลังที่แตกต่างกันและสามารถถูกจับคู่กับแพลตฟอร์มควบคุมที่แตกต่างกันการแลกเปลี่ยนระหว่างตัวแปรของพจนานิเทศไม่ได้รับการรับประกัน.
ตลอดเวลาให้ตรงกับหมายเลขชิ้นของโมดูลสํารองกับชิ้นที่ถอดออก
ความไม่เหมาะสมของความจุสามารถทําให้เครื่องควบคุมตื่นตระหน่ําหรือประพฤติไม่คาดการณ์หลังจากการติดตั้ง
Q5: A20B-3900-0242 ที่ถอดไป สามารถเก็บข้อมูลไว้ได้นานแค่ไหน?
โดยไม่มีแหล่งพลังงานที่ทํางาน แบตเตอรี่ของโมดูลเองจะรักษาข้อมูล SRAM ระหว่างการเก็บรักษา
แบตเตอรี่ที่แข็งแรงในโมดูลที่เก็บเก็บไว้จะเก็บข้อมูลได้หลายปี แต่แบตเตอรี่จะลื่นลงในระหว่างการเก็บข้อมูล เหมือนกับการใช้งาน
หากโมดูลถูกเก็บไว้เป็นอะไหล่ที่ติดตั้งล่วงหน้า ตรวจสอบสภาพแบตเตอรี่ของมันก่อนที่จะใช้มันในการแลกเปลี่ยน
โมดูลที่มีแบตเตอรี่ที่ดี และข้อมูลสํารองล่าสุด เป็นอะไหล่ที่มีค่า; โมดูลที่มีแบตเตอรี่ที่หมดเพียงแค่ฮาร์ดแวร์
