| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3900-0241 |
เลขส่วน:A20B-3900-0241
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:โมดูลความจํา FROM / SRAM (PCB)
การตั้งชื่อ:โมดูล B2
จาก ID:E4
อัตราการจําหน่ายของ SRAM04

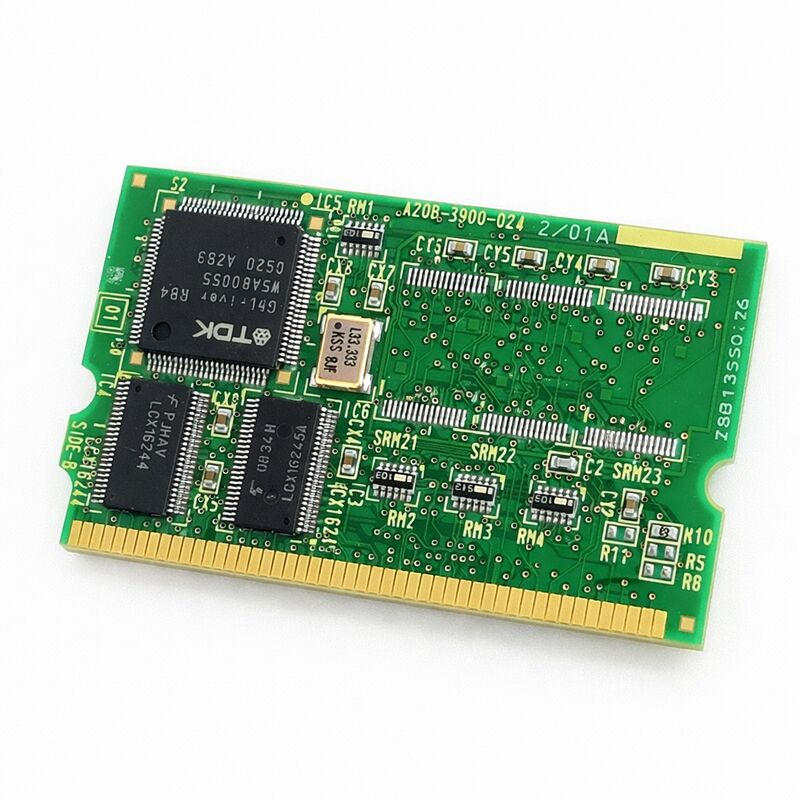

A20B-3900-0241 คือตัวแปร B2 ของโมดูลความจํา 128 MB FROM / 2 MB SRAM ของ FANUC ราคาที่เท่าเทียมกันกับ B1 (A20B-3900-0240) โดยการจัดสรร SRAM เพิ่มเป็นสองเท่าจาก 1 MB เป็น 2 MB
มันได้รับการยืนยันสําหรับการใช้ในระบบ CNC FANUC 0i-D และอื่น ๆ และมีบทบาทพื้นฐานเดียวกันกับโมดูลอื่น ๆ ในชุด A20B-3900:ให้ความจําที่ไม่ลุกลุกและที่รองรับจากแบตเตอรี่ที่ตัวควบคุมพึ่งพาในการเก็บซอฟต์แวร์และข้อมูลเวลาทํางาน.
128 MB ของ Flash ROM รองรับการตั้งค่า CNC FANUC ที่ติดตั้งเต็ม
โปรแกรมระบบ, โปรแกรม servo, โปรแกรมบันได PMC, แพคเกจตัวเลือก, และโปรแกรมที่กําหนดโดยผู้ใช้งานทั้งหมดอยู่ใน FROM
FROM บน A20B-3900-0241 เก็บข้อมูลทั้งหมดนี้ผ่านวงจรพลังงานโดยไม่ต้องใช้แบตเตอรี่
เครื่องควบคุมอ่าน FROM เมื่อเปิดไฟ และล็อดเนื้อหาในความจําทํางานFROM ID E4 และ SRAM ID 04 ระบุการตั้งค่าความจําของโมดูลนี้ ภายในระบบวินิจฉัยและการตั้งค่าของ FANUC.
SRAM ขนาด 1 MB เพิ่มเติมเมื่อเทียบกับรุ่น B1 สามารถรองรับการใช้งานที่มีปริมาตรที่ใหญ่กว่า, ความต้องการในการเก็บโปรแกรมที่ขยายหรือการใช้งานส่วนใหญ่ของฟังก์ชันการจัดการข้อมูลที่เลือกของ FANUC.
ในระบบที่ B2 ถูกติดตั้งในโรงงาน การเปลี่ยนด้วย B1 อาจทําให้ SRAM ไม่เพียงพอสําหรับชุดตัวเลือกที่ตั้งค่า
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-3900-0241 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | โมดูลความจํา FROM / SRAM (PCB) |
| การกําหนด | โมดูล B2 |
| ซีรี่ย์บอร์ด | A20B-3900 |
| FROM ID | E4 |
| ID SRAM | 04 |
| จากความสามารถ | 128 MB (Flash ROM, ไม่ลุกลุก) |
| ความจุของ SRAM | 2 MB (ใช้แบตเตอรี่) |
| ระบบที่เข้ากันได้ | FANUC 0i-D CNC และเครื่องควบคุม FANUC อื่นๆ |
| การติดตั้ง | โมดูลพล็อกอิน บอร์ดหลักของตัวควบคุม |
| หลังการติดตั้ง | ไฟล์ FROM ทั้งหมด, ปารามิเตอร์และโปรแกรมต้องอัพโหลดใหม่ |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ / ปรับปรุง / ซ่อมแซม |
แฟลช ROM ไม่ต้องการแบตเตอรี่ ข้อมูลที่มันเก็บไว้จะยังคงอยู่ ไม่ว่าจะเป็นสภาวะพลังงาน นั่นเป็นสถานที่ที่เหมาะสมสําหรับสิ่งที่ไม่ควรเปลี่ยนแปลงระหว่างการทํางานปกติโปรแกรมการควบคุม servo, ระยะเวลาการทํางานของบันได PMC และโปรแกรมตัวเลือกเฉพาะการใช้งาน
พวกมันชาร์จครั้งเดียว เมื่อเปิดไฟ และใช้ RAM จนถึงรอบพลังงานต่อไป
SRAM แตกต่างกัน มันมีความลุกไหล มันลืมเนื้อหาของมัน เมื่อไฟฟ้าถูกตัด
SRAM เก็บข้อมูลที่เปลี่ยนแปลงระหว่างการทํางานของเครื่อง: ปริมาตรที่กําหนดโดยผู้ใช้เครื่องหรือช่างบริการ โปรแกรมการแปรรูปที่เก็บไว้ ข้อมูลเครื่องมือที่ใช้งาน และตารางการชําระค่าชําระความผิดพลาด
ทั้งหมดนี้ใช้ใน SRAM แบตเตอรี่สํารองเป็นส่วนประกอบในการบํารุงรักษา ✅ มันมีอายุการใช้งานและต้องเปลี่ยนเป็นระยะเวลาก่อนที่จะล้มเหลวโดยเงียบ
SRAM ขนาด 2 MB บนโมดูล B2 สําคัญมากที่สุดในระบบที่ผลักดันขอบเขตของ 1 MB
เครื่องควบคุมที่ใช้ฟังก์ชัน CNC เดียว กับห้องสมุดโปรแกรมขนาดเล็ก และปริมาตรขั้นต่ําอาจจะไม่สังเกตความแตกต่าง
ผู้ควบคุมที่บริหารศูนย์แปรรูปขนาดใหญ่ที่มีโปรแกรมที่เก็บไว้เป็นร้อยๆ ฐานข้อมูลการจัดการอายุการใช้งานของเครื่องมือที่กว้างขวาง และตัวเลือกที่สมบูรณ์แบบ จะพบว่าพื้นที่หัวมีค่า
FANUC 0i-D เป็นแพลตฟอร์ม CNC ระดับกลางที่ใช้อย่างแพร่หลาย มันใช้พลังงานศูนย์แปรรูป ศูนย์หมุน เครื่อง EDM สายและเครื่องบดผ่านช่วงจํานวนแกน
0i-D นํามาซึ่งการปรับปรุงความสามารถที่สําคัญเมื่อเทียบกับตัวล่วงหน้าของมัน หน าจํานวนแกนที่สูงขึ้น, การแทรกแซง nano, การผลิต servo ที่ดีขึ้น, และการมีตัวเลือกที่กว้างกว่า.
เครื่องควบคุมในรุ่นนี้ยังคงอยู่ในการผลิตอย่างมีกิจกรรมทั่วโลก และโมดูล FROM/SRAM ของมันเป็นรายการการบํารุงรักษาอย่างมีกิจกรรม
A20B-3900-0241 ยืนยันสําหรับอุปกรณ์ 0i-D
ตัวระบุ FROM ID E4 และ SRAM ID 04 เชื่อมโมดูลกับการตั้งค่าความจําเฉพาะที่แพลตฟอร์ม 0i-D ใช้ในช่วงความจุนี้
ID เหล่านี้ปรากฏในระบบวินิจฉัยการตั้งค่าของเครื่องควบคุม ✓ การตรวจสอบมันหลังจากการติดตั้งยืนยันว่าเครื่องควบคุมได้จําหน่ายโมดูลใหม่ได้ถูกต้อง
การเปลี่ยน A20B-3900-0241 ทําให้ซอฟต์แวร์และข้อมูลของเครื่องควบคุมกลับมาเป็นสภาพว่าง
ทุกอย่างที่อยู่ในโมดูลก่อนหน้านี้ โปรแกรมระบบ, ปริมาตร, โปรแกรม, ข้อมูลการชดเชย
ลําดับการฟื้นฟูที่ถูกต้อง: โหลดซอฟต์แวร์ FROM ก่อน, จากนั้นปารามิเตอร์, จากนั้นโปรแกรมและข้อมูลผู้ใช้การพยายามที่จะบรรจุปารามิเตอร์ก่อนที่เวอร์ชั่นซอฟต์แวร์ที่ถูกต้องจะถูกติดตั้งอาจผลิตสัญญาณเตือนการไม่ตรงกันของซอฟต์แวร์.
ตรวจสอบเวอร์ชั่นของซอฟต์แวร์หลังจากการติดตั้ง FROM และยืนยันว่ามันตรงกับเวอร์ชั่นที่คาดหวังของสํารอง ก่อนการล็อดพารามิเตอร์
ตรวจสอบ FROM ID และ SRAM ID ในหน้าจอวินิจฉัยของเครื่องควบคุมหลังการติดตั้ง
E4 และ 04 ตามลําดับยืนยันว่าโมดูลถูกต้องได้รับการยอมรับ
หาก ID ไม่ปรากฏตามที่คาดหมาย ตรวจสอบสภาพที่นั่งของโมดูลและเครื่องเชื่อม ก่อนสรุปว่าโมดูลมีความผิดพลาด
Q1: หลังจากติดตั้ง A20B-3900-0241, เครื่องควบคุมแสดงสัญญาณเตือนการตั้งค่า ROM.
ระเบิดนี้มักจะปรากฏเมื่อตัวควบคุมไม่สามารถอ่าน FROM ได้ถูกต้อง หรือเมื่อ FROM ID ไม่ตรงกับการตั้งค่าที่คาดหวังของตัวควบคุม
ยืนยันว่าโมดูลติดตั้งแล้ว
หากนั่งถูกต้องและสัญญาณเตือนยังคงอยู่ ตรวจสอบว่าเลขส่วนของโมดูลถูกต้องสําหรับชนิดเครื่องควบคุมที่ติดตั้ง
FROM ID E4 ควรปรากฏในระบบการวินิจฉัยการตั้งค่าระบบของเครื่องควบคุมเมื่อโมดูลถูกต้องรับรู้
Q2: A20B-3900-0241 สามารถแทน A20B-3900-0240 (B1) ในเครื่องที่มีเครื่อง B1?
โดยทั่วไปใช่ ✅ B2 ให้บริการ FROM 128 MB เหมือน B1 กับ SRAM เพิ่มเติม
ระบบที่ติดตั้ง B1 ในอดีตจะไม่ได้รับความเสียหายจาก SRAM เพิ่มของ B2
ยืนยันจากเอกสารของเครื่องว่า รุ่นเครื่องควบคุมยอมรับทั้ง B1 และ B2
เติมซอฟต์แวร์และปริมาตรทั้งหมดตามปกติ หลังจากเปลี่ยน
Q3: โปรแกรมบันได PMC ถูกเก็บไว้บน FROM หรือ SRAM?
โปรแกรมบันได PMC ถูกเก็บไว้ใน FROM (Non-volatile) พวกเขารอดชีวิตการปิดไฟโดยไม่ต้องใช้แบตเตอรี่
อย่างไรก็ตาม ปริมาตร PMC และตัวแปรข้อมูล PMC บางตัวถูกเก็บไว้ใน SRAM (แบตเตอรี่สนับสนุน)
ทั้ง FROM และ SRAM ต้องได้รับการฟื้นฟูอย่างถูกต้องหลังจากการเปลี่ยนโมดูลเพื่อ PMC จะทํางานได้ตามปกติ
อัพโหลดบันไดผ่านวิธีการฟื้นฟูซอฟต์แวร์ FROM และฟื้นฟูพารามิเตอร์ PMC โดยแยก
Q4: SRAM แสดงเป็นว่างหลังจากการติดตั้ง แต่ FROM โหลดถูกต้อง ทําไม?
โมดูลใหม่หรือที่นํามาใหม่มี SRAM เงินเปล่า เนื้อหา FROM ได้ถูกฟื้นฟูผ่านขั้นตอนการลุ้นโปรแกรมแต่ข้อมูลของ SRAM ปริมาตรและโปรแกรม ต้องบรรจุแยกแยกผ่านวิธีการซ่อมแซมปริมาตรและโปรแกรม.
นี่คือขั้นตอนปกติและคาดหวังในการเปลี่ยนโมดูล ทําการซ่อมแซมทั้งหมด ก่อนที่จะทดสอบการทํางานของเครื่อง
Q5: วิธีการยืนยัน FROM ID และ SRAM ID หลังจากติดตั้ง A20B-3900-0241?
การเข้าถึงหน้าจอการวินิจฉัยระบบบน FANUC controller ที่มักจะพบได้ภายใต้เมนูระบบ / การตั้งค่า
FROM ID และ SRAM ID จะแสดงอยู่ในสรุปการตั้งค่าฮาร์ดแวร์ของตัวควบคุม
สําหรับ A20B-3900-0241, FROM ID ควรอ่าน E4 และ SRAM ID ควรอ่าน 04. ค่าเหล่านี้ยืนยันว่าตัวควบคุมได้ระบุโมดูลที่ติดตั้งอย่างถูกต้อง
