| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3900-0240 |

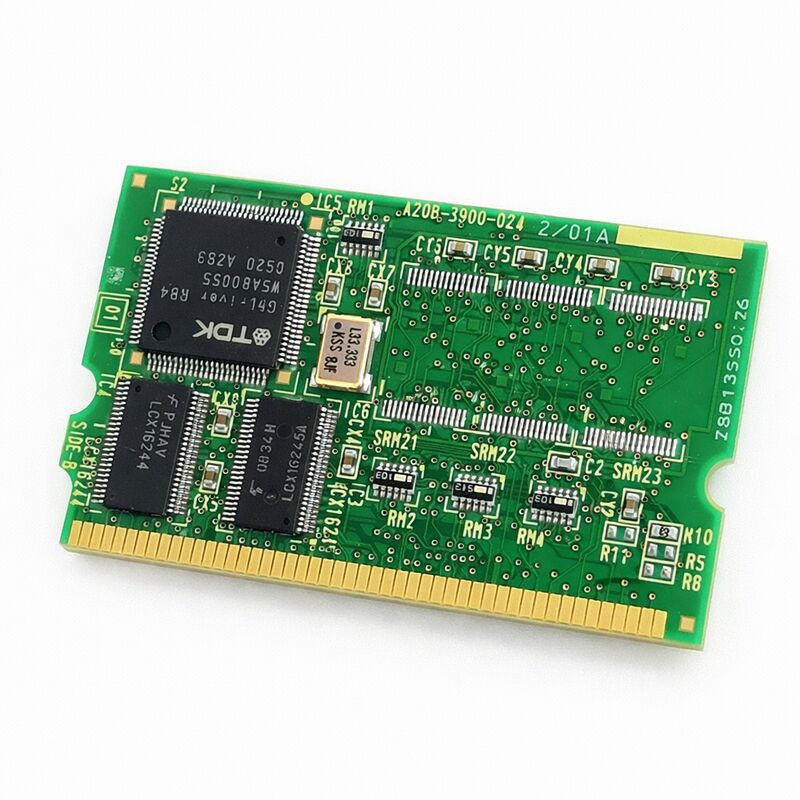

หมายเลขชิ้นส่วน: A20B-3900-0240
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: FROM / SRAM Memory Module (PCB)
การกำหนด: Module B1
A20B-3900-0240 คือโมดูล FROM / 1 MB SRAM ขนาด 128 MB ของ FANUC ซึ่งกำหนดให้เป็นรุ่น B1 ในซีรีส์ A20B-3900
โมดูลนี้อยู่ในระดับสูงของกลุ่มโมดูลหน่วยความจำของ FANUC ในแง่ของความจุ FROM — 128 เมกะไบต์ของ Flash ROM ถือเป็นการก้าวกระโดดที่สำคัญจากโมดูล 16 MB และ 32 MB ที่ใช้ในแพลตฟอร์มควบคุมขนาดเล็กกว่า
ความจุนี้สะท้อนถึงขนาดของระบบที่โมดูลนี้รองรับ: คอนโทรลเลอร์ CNC และคอนโทรลเลอร์หุ่นยนต์ FANUC ขนาดใหญ่ที่รันการกำหนดค่าซอฟต์แวร์ที่ซับซ้อนพร้อมการโหลดตัวเลือกจำนวนมาก
FROM จะเก็บสแต็กซอฟต์แวร์ทั้งหมดของคอนโทรลเลอร์แบบไม่ลบเลือน ทุกครั้งที่เปิดเครื่อง ระบบจะอ่านเนื้อหา FROM และโหลดเข้าสู่หน่วยความจำทำงาน FROM บนโมดูลนี้จะไม่สูญเสียเนื้อหาผ่านการหยุดจ่ายไฟ — นั่นคือธรรมชาติพื้นฐานของ Flash ROM
อย่างไรก็ตาม จำเป็นต้องมีเนื้อหาซอฟต์แวร์ที่ถูกต้อง โมดูลที่ว่างเปล่าหรือโหลดไม่ถูกต้องจะไม่สามารถรันคอนโทรลเลอร์ได้
นี่คือเหตุผลว่าทำไมการติดตั้งไฟล์ FROM ใหม่หลังจากเปลี่ยนบอร์ดจึงเป็นขั้นตอนที่จำเป็น ไม่ใช่ทางเลือก
SRAM ขนาด 1 MB บนโมดูลนี้เป็นหน่วยความจำแบบลบเลือนที่ได้รับการสำรองข้อมูลด้วยแบตเตอรี่ จะเก็บข้อมูลที่คอนโทรลเลอร์สร้างขึ้นระหว่างการทำงาน: พารามิเตอร์ที่ใช้งาน ตัวแปรขณะทำงาน และข้อมูลสถานะอื่นๆ ที่ต้องคงอยู่แม้จะมีการหยุดจ่ายไฟชั่วคราว แต่จะได้รับการบำรุงรักษาโดยแบตเตอรี่สำรองระหว่างการปิดเครื่องทั้งหมด ความจุ SRAM 1 MB เหมาะสำหรับระบบที่มีชุดพารามิเตอร์ปานกลาง
ในกรณีที่ต้องการพื้นที่เก็บพารามิเตอร์ที่ใหญ่ขึ้น รุ่น B2 (A20B-3900-0241 พร้อม SRAM 2 MB) จะตอบสนองความต้องการนั้น
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-3900-0240 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | FROM / SRAM Memory Module (PCB) |
| การกำหนด | Module B1 |
| ซีรีส์บอร์ด | A20B-3900 |
| ความจุ FROM | 128 MB (Flash ROM, ไม่ลบเลือน) |
| ความจุ SRAM | 1 MB (สำรองด้วยแบตเตอรี่, ลบเลือน) |
| การติดตั้ง | โมดูลเสียบ, บอร์ดหลักของคอนโทรลเลอร์ |
| การใช้งาน | ระบบคอนโทรลเลอร์ FANUC CNC และหุ่นยนต์ |
| หลังการติดตั้ง | ต้องโหลดไฟล์ FROM, พารามิเตอร์ และโปรแกรมทั้งหมดใหม่ |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ / ปรับปรุงใหม่ / ซ่อมแซม |
การเพิ่มขึ้นจาก 32 MB หรือ 64 MB เป็น 128 MB FROM ไม่ใช่เรื่องสุ่ม ระบบ FANUC CNC จะสะสมเนื้อหาซอฟต์แวร์เมื่อเวลาผ่านไป
ซอฟต์แวร์ระบบพื้นฐานใช้ส่วนหนึ่งของ FROM
ตัวเลือกแต่ละรายการที่โหลดบนคอนโทรลเลอร์ — macro executor, ฟังก์ชันการเขียนโปรแกรมแบบสนทนา, แพ็กเกจภาษาเพิ่มเติม, รอบการทำงานที่กำหนดเอง, ความจุ PMC ที่เพิ่มขึ้น — ใช้พื้นที่ FROM มากขึ้น ระบบหุ่นยนต์จะโหลดซอฟต์แวร์หุ่นยนต์, ไลบรารีการมองเห็น, แพ็กเกจการควบคุมแรง และซอฟต์แวร์เฉพาะแอปพลิเคชันอื่นๆ
คอนโทรลเลอร์ที่รันการกำหนดค่าพื้นฐานจะทำงานได้อย่างราบรื่นด้วย 32 MB หรือ 64 MB
คอนโทรลเลอร์ที่มีตัวเลือกจำนวนมาก, Ladder PMC ขนาดใหญ่ และซอฟต์แวร์ผู้ใช้จำนวนมาก จะผลักดันไปสู่และเกินขีดจำกัดเหล่านั้น
FROM ขนาด 128 MB ของ A20B-3900-0240 ขจัดข้อจำกัดนี้ เป็นโมดูลสำหรับการกำหนดค่าคอนโทรลเลอร์ที่โหลดเต็มรูปแบบ ซึ่งความจุ FROM ที่น้อยกว่าจะไม่เพียงพอ
การติดตั้ง A20B-3900-0240 ใหม่จะติดตั้งโมดูลที่ว่างเปล่า ไม่มีซอฟต์แวร์ ไม่มีพารามิเตอร์ ไม่มีโปรแกรม ทุกอย่างต้องถูกโหลดใหม่ก่อนที่เครื่องจักรหรือหุ่นยนต์จะสามารถทำงานได้
นี่ไม่ใช่ขั้นตอนเล็กน้อย
ต้องโหลดไฟล์ FROM โดยใช้ขั้นตอนการบูต FANUC ที่เหมาะสม ต้องกู้คืนพารามิเตอร์ CNC จากการสำรองข้อมูลพารามิเตอร์
ต้องโหลดโปรแกรม PMC ladder ใหม่ ต้องกู้คืนโปรแกรมผู้ใช้ ข้อมูลเครื่องมือ และข้อมูลที่จัดเก็บอื่นๆ
ข้อมูลแต่ละประเภทใช้เส้นทางการกู้คืนที่แตกต่างกัน ลำดับมีความสำคัญ ทำการติดตั้งซอฟต์แวร์ให้เสร็จสิ้นก่อนการโหลดพารามิเตอร์ และยืนยันความสมบูรณ์ของซอฟต์แวร์ก่อนโหลดพารามิเตอร์
ข้อมูลสำรองที่ใช้สำหรับการกู้คืนนี้ต้องเป็นปัจจุบันและสมบูรณ์ การสำรองข้อมูลที่ล้าสมัยจะกู้คืนสถานะระบบที่ล้าสมัย
การสำรองข้อมูลบางส่วนจะทิ้งช่องว่างที่ต้องป้อนด้วยตนเอง การรักษาข้อมูลสำรองที่สมบูรณ์และได้รับการยืนยัน — อัปเดตหลังจากการเปลี่ยนแปลงระบบใดๆ — เป็นวิธีเดียวที่จะทำให้การเปลี่ยนบอร์ดเป็นไปอย่างราบรื่น
การกำหนดรุ่น A20B-3900 ซีรีส์ B1 และ B2 บ่งบอกถึงความจุ SRAM โมดูล B1 มี SRAM 1 MB โมดูล B2 มี SRAM 2 MB
ความจุ FROM — 128 MB ในกรณีนี้ — จะเหมือนกัน ความแตกต่างจะปรากฏในปริมาณพื้นที่เก็บพารามิเตอร์แบบลบเลือนที่มีอยู่
ระบบ FANUC CNC ส่วนใหญ่ทำงานได้อย่างราบรื่นด้วย SRAM 1 MB การกำหนดค่าบางอย่าง — โดยเฉพาะอย่างยิ่งที่มีชุดพารามิเตอร์ขนาดใหญ่มาก, ข้อมูลการจัดการอายุเครื่องมือจำนวนมาก หรือโปรแกรมที่จัดเก็บจำนวนมาก — จะได้รับประโยชน์จาก 1 MB เพิ่มเติมที่นำเสนอโดยรุ่น B2
เอกสารของคอนโทรลเลอร์หรือป้ายกำกับของโมดูลเดิมจะยืนยันว่ารุ่นใดถูกติดตั้งจากโรงงาน นั่นจะเป็นตัวกำหนดว่ารุ่นที่ใช้แทนที่ถูกต้อง
คำถามที่ 1: คอนโทรลเลอร์ไม่บูตหลังจากติดตั้ง A20B-3900-0240 สาเหตุที่เป็นไปได้มากที่สุดคืออะไร?
เนื้อหา FROM ว่างเปล่าในโมดูลใหม่ คอนโทรลเลอร์ต้องการซอฟต์แวร์ระบบที่ถูกต้องใน FROM เพื่อบูต
เข้าสู่หน้าจอการบูต FANUC (กดปุ่มเฉพาะค้างไว้ขณะเปิดเครื่อง — ขั้นตอนจะแตกต่างกันไปตามรุ่นคอนโทรลเลอร์) และโหลดซอฟต์แวร์ระบบผ่านการ์ดหน่วยความจำหรือ USB เมื่อโหลดซอฟต์แวร์แล้ว คอนโทรลเลอร์ควรบูตได้ตามปกติ
คำถามที่ 2: A20B-3900-0240 สามารถใช้แทน A20B-3900-0241 (B2) ได้หรือไม่?
ทั้งสองรุ่นมีความจุ FROM 128 MB เท่ากัน ความแตกต่างคือ SRAM: B1 มี 1 MB, B2 มี 2 MB
โดยทั่วไป B2 สามารถใช้แทน B1 ได้โดยไม่มีปัญหา — SRAM ที่มากขึ้นไม่ก่อให้เกิดปัญหา B1 ที่ใช้แทน B2 อาจก่อให้เกิดปัญหาหากระบบถูกกำหนดค่าให้ใช้ SRAM ความจุเต็ม 2 MB
ตรวจสอบข้อกำหนดจากเอกสารของคอนโทรลเลอร์ก่อนทำการแทนที่
คำถามที่ 3: ต้องโหลดข้อมูลใดใหม่หลังจากเปลี่ยน A20B-3900-0240?
ไฟล์ FROM ทั้งหมด (ซอฟต์แวร์ระบบ, ซอฟต์แวร์ตัวเลือก, PMC ladder), พารามิเตอร์ CNC ทั้งหมด, โปรแกรมที่จัดเก็บทั้งหมด และข้อมูลผู้ใช้ใดๆ
แต่ละรายการมีเส้นทางการโหลดแยกกัน ทำการติดตั้งซอฟต์แวร์ให้เสร็จสิ้นก่อน จากนั้นจึงเป็นพารามิเตอร์ จากนั้นจึงเป็นโปรแกรม
อย่าข้ามขั้นตอนซอฟต์แวร์ — พารามิเตอร์ที่โหลดโดยไม่มีซอฟต์แวร์ที่ถูกต้องอาจสร้างการแจ้งเตือนหรือโหลดไม่สำเร็จ
คำถามที่ 4: แบตเตอรี่สำรอง SRAM เสียหาย บอร์ดยังใช้งานได้หรือไม่?
ส่วน FROM ยังคงสมบูรณ์โดยไม่คำนึงถึงสภาพแบตเตอรี่ — มันไม่ลบเลือน
ส่วน SRAM จะสูญเสียเนื้อหาไปในระหว่างการปิดเครื่องใดๆ หลังจากแบตเตอรี่เสีย เปลี่ยนแบตเตอรี่และโหลดข้อมูลที่อยู่ใน SRAM ทั้งหมดใหม่
ตัวบอร์ดเองยังใช้งานได้; เฉพาะข้อมูล SRAM ที่ต้องกู้คืน
คำถามที่ 5: ควรจัดการ A20B-3900-0240 อย่างไรระหว่างการติดตั้ง?
ใช้มาตรการป้องกันไฟฟ้าสถิตตลอดเวลา ต่อสายดินตัวเองก่อนสัมผัสบอร์ด
จับที่ขอบเท่านั้น — หลีกเลี่ยงการสัมผัสร่องรอยวงจรหรือชิป ติดตั้งและถอดออกเมื่อปิดเครื่อง
ตรวจสอบให้แน่ใจว่าโมดูลเข้าที่ในขั้วต่ออย่างสมบูรณ์หลังการติดตั้ง — โมดูลที่เข้าที่บางส่วนอาจทำให้เกิดความผิดปกติเป็นระยะๆ แทนที่จะเป็นความล้มเหลวที่ชัดเจน ทำให้การวินิจฉัยทำได้ยาก
