| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3900-0200 |

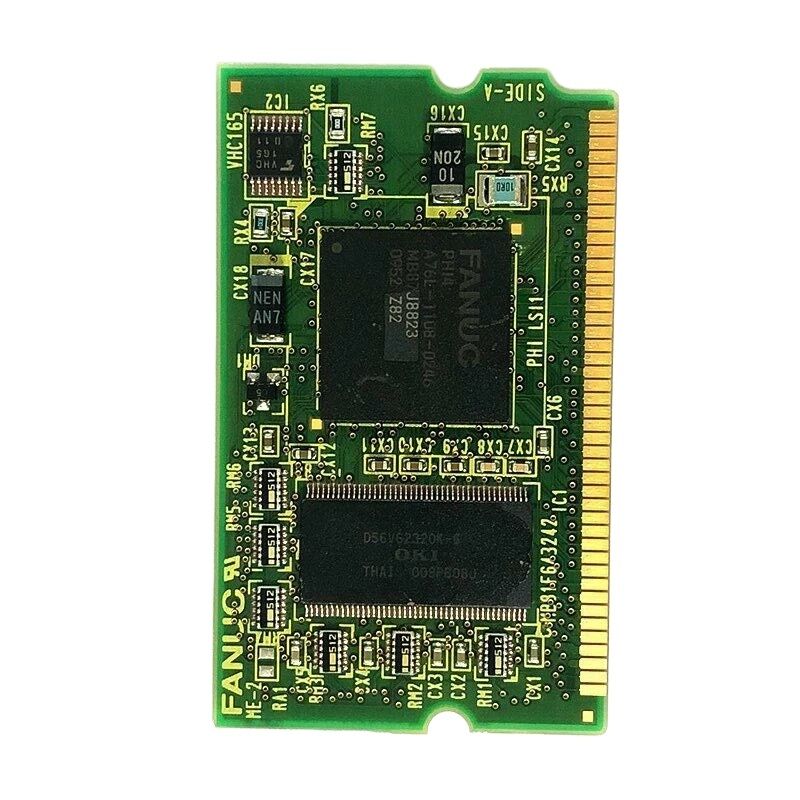

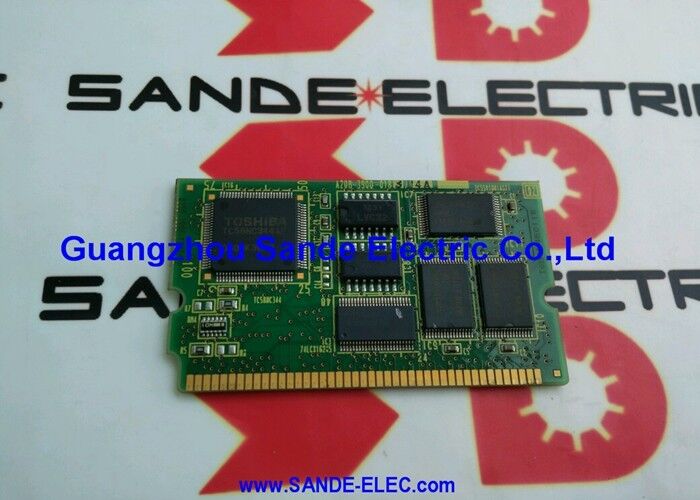

หมายเลขชิ้นส่วน: A20B-3900-0200
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: โมดูล PMC (แผงวงจรควบคุมเครื่องจักรที่ตั้งโปรแกรมได้)
A20B-3900-0200 คือโมดูล PMC สำหรับระบบ CNC ของ FANUC ซีรีส์ 30i, 31i และ 32i เสียบเข้ากับสล็อต DIMM บนเมนบอร์ด 30i และเป็นเอ็นจิ้นประมวลผลสำหรับ Programmable Machine Controller — PMC A5 ที่มีมาในตัวของ FANUC
โมดูลทำงานด้วยแหล่งจ่ายไฟ 5 V และใช้พลังงานประมาณ 5 W ในระหว่างการทำงานปกติ
เครื่องจักรทุกเครื่องที่สร้างขึ้นรอบๆ FANUC CNC มีการควบคุมสองระดับที่ทำงานพร้อมกัน
ระดับ CNC จัดการการเคลื่อนที่ของแกน การประมาณค่า และการควบคุมสปินเดิล ระดับ PMC จัดการทุกอย่างอื่น: ประตูเครื่องจักร ตัวจับยึด เครื่องเปลี่ยนเครื่องมือ ระบบหล่อเย็น การหล่อลื่น ระบบไฮดรอลิก และสัญญาณ I/O ทั้งหมดที่ทำให้เครื่องมือเครื่องจักรเป็นเครื่องจักรที่สมบูรณ์ — ไม่ใช่แค่ตัวควบคุมการเคลื่อนที่
A20B-3900-0200 จัดการด้าน PMC ของสมการนี้ในระบบซีรีส์ 30i/31i/32i
หากไม่มีโมดูล PMC การทำงาน I/O ภาคสนามของเครื่องจักรจะถูกควบคุมไม่ได้
CNC อาจเปิดเครื่อง แต่ฟังก์ชันเครื่องจักรจะไม่ทำงานตามลำดับอย่างถูกต้อง A20B-3900-0200 ไม่ใช่อุปกรณ์เสริม แต่เป็นส่วนหนึ่งของสถาปัตยกรรมหลักของตัวควบคุม
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-3900-0200 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | โมดูล PMC (แผงวงจรควบคุมเครื่องจักรที่ตั้งโปรแกรมได้) |
| ซีรีส์บอร์ด | A20B-3900 |
| เอ็นจิ้น PMC | PMC A5 |
| ตัวควบคุมที่เข้ากันได้ | FANUC ซีรีส์ 30i / 31i / 32i (ซีรีส์ 3xi) |
| การติดตั้ง | สล็อต DIMM, เมนบอร์ด FANUC 30i |
| แรงดันไฟฟ้าที่จ่าย | 5 V DC (จ่ายโดยระบบ) |
| การใช้พลังงาน | ประมาณ 5 W |
| อินเทอร์เฟซการเชื่อมต่อ | ขั้วต่อขอบ (ประเภท DIMM) |
| ต้นกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ / ปรับปรุงใหม่ / ซ่อมแซม |
Programmable Machine Controller ของ FANUC คือ PLC ภายในของ CNC มันรันโปรแกรมแลดเดอร์ของผู้สร้างเครื่องจักร — ลอจิกตามลำดับที่ผู้สร้างเครื่องมือเครื่องจักรเขียนขึ้นเพื่อให้เครื่องจักรของตนทำงาน โปรแกรมแลดเดอร์นี้ควบคุมทุกอย่างที่ซอฟต์แวร์ควบคุมการเคลื่อนที่ของ CNC ไม่ได้จัดการโดยตรง
พิจารณาสิ่งที่ศูนย์กลางการตัดเฉือนทำระหว่างการตัด
การเปลี่ยนเครื่องมือเกี่ยวข้องกับลำดับเฉพาะ: สปินเดิลหยุด แกน Z เคลื่อนที่ไปยังตำแหน่งที่ปลอดภัย แขนเปลี่ยนเครื่องมือทำงาน ตัวจับยึดคลาย เครื่องมือใหม่ถูกโหลด ตัวจับยึดเข้าที่ แขนถอยกลับ CNC ทำงานต่อ ทุกขั้นตอนเหล่านั้นคือเอาต์พุตหรืออินพุตแลดเดอร์ของ PMC
PMC อ่านเซ็นเซอร์ยืนยันตัวจับยึด ตรวจสอบตำแหน่งแขน เปิดใช้งานสารหล่อเย็น ตรวจสอบการล็อคประตู ทั้งหมดนี้คือลอจิกแลดเดอร์ที่ดำเนินการบนโมดูล PMC
ในระบบซีรีส์ 30i/31i/32i แลดเดอร์นี้อาจมีขนาดใหญ่มาก
ตัวควบคุมเหล่านี้รองรับเครื่องจักรที่ซับซ้อนซึ่งมีแกนจำนวนมากและฟังก์ชันเครื่องจักรจำนวนมาก
เอ็นจิ้น PMC A5 บน A20B-3900-0200 ให้ความสามารถในการประมวลผลเพื่อจัดการความซับซ้อนนี้ด้วยความเร็วรอบที่เครื่องจักรต้องการ
การระบุเอ็นจิ้น PMC — A5 — ระบุรุ่นโปรเซสเซอร์ PMC และระดับความสามารถเฉพาะ FANUC CNC รุ่นต่างๆ ใช้เอ็นจิ้น PMC ที่แตกต่างกัน
A5 เฉพาะสำหรับรุ่นซีรีส์ 3xi (30i/31i/32i) และไม่สามารถใช้แทนที่โมดูล PMC จากรุ่นตัวควบคุมก่อนหน้าหรือรุ่นหลังได้
เอ็นจิ้น A5 กำหนดจำนวนขั้นตอนแลดเดอร์สูงสุดที่ตัวควบคุมสามารถดำเนินการได้ ความจุของจุด I/O และเวลาการดำเนินการรอบ เครื่องจักรซีรีส์ 30i/31i/32i ที่มีโปรแกรมแลดเดอร์ที่ซับซ้อน — แม็กกาซีนเครื่องมือขนาดใหญ่ ตำแหน่งยึดชิ้นงานหลายตำแหน่ง ระบบอัตโนมัติแบบบูรณาการ — ต้องการพื้นที่ประมวลผลของ A5 เพื่อดำเนินการตามลำดับเครื่องจักรทั้งหมดโดยไม่ส่งผลกระทบต่อเวลาการทำงาน
A20B-3900-0200 คือฮาร์ดแวร์ที่บรรจุเอ็นจิ้น A5 เมื่อโมดูลนี้ล้มเหลว PMC จะหยุดทำงาน
แลดเดอร์หยุดทำงาน ฟังก์ชันเครื่องจักรที่ควบคุมโดย PMC จะหยุดทำงานไปพร้อมกัน
การติดตั้ง A20B-3900-0200 ทดแทนจะติดตั้งโปรเซสเซอร์ PMC ที่ว่างเปล่า โปรแกรมแลดเดอร์ของผู้สร้างเครื่องจักรจะต้องถูกโหลดใหม่ก่อนที่เครื่องจักรจะทำงานได้
โปรแกรมแลดเดอร์จะถูกสำรองและกู้คืนผ่านหน้าจอ DATA I/O ของ CNC หรือผ่านเซสชันซอฟต์แวร์ FANUC Ladder III / FANUC LADDER-III ที่เชื่อมต่อกับตัวควบคุม
การสำรองข้อมูลแลดเดอร์เป็นไฟล์แยกต่างหากจากการสำรองข้อมูลพารามิเตอร์ของ CNC
ทั้งสองอย่างจำเป็นสำหรับการกู้คืนระบบที่สมบูรณ์หลังจากการเปลี่ยนโมดูล PMC ตรวจสอบการสำรองข้อมูลทั้งสองรายการว่าทันสมัยก่อนเริ่มขั้นตอนการเปลี่ยน
การสำรองข้อมูลแลดเดอร์ที่เก่ากว่าการแก้ไขเครื่องจักรครั้งล่าสุดจะกู้คืนการกำหนดค่าเครื่องจักรที่ล้าสมัย — ตรวจสอบกับบันทึกการบริการของผู้สร้างเครื่องจักรว่าเวอร์ชันแลดเดอร์ในการสำรองข้อมูลตรงกับสถานะการผลิตปัจจุบัน
คำถามที่ 1: เครื่องเปิดเครื่อง แต่ M-codes ไม่ทำงาน การเคลื่อนที่ของแกนทำงานปกติ โมดูล PMC น่าจะเป็นสาเหตุของความผิดปกติหรือไม่?
นี่เป็นอาการความผิดปกติของ PMC แบบคลาสสิก การควบคุมแกน CNC เป็นอิสระจากโมดูล PMC — แกนสามารถเคลื่อนที่ได้แม้ว่า PMC จะไม่ทำงาน M-codes การเปลี่ยนเครื่องมือ สารหล่อเย็น และฟังก์ชัน I/O ของเครื่องจักรทั้งหมดทำงานผ่านแลดเดอร์ PMC
หากการเคลื่อนที่ของแกนเป็นปกติ แต่ฟังก์ชันเครื่องจักรหายไป โมดูล PMC คือผู้ต้องสงสัยหลัก ตรวจสอบหน้าจอสถานะ PMC บน CNC เพื่อดูสถานะการทำงานและรหัสแจ้งเตือน
คำถามที่ 2: หลังจากติดตั้ง A20B-3900-0200 ทดแทน จะต้องโหลดอะไรใหม่ก่อนที่เครื่องจักรจะทำงานได้?
โปรแกรมแลดเดอร์ของผู้สร้างเครื่องจักรจะต้องถูกโหลดใหม่ก่อน หากไม่มีโปรแกรมแลดเดอร์ PMC จะทำงานโดยไม่มีแลดเดอร์และ I/O ของเครื่องจักรจะถูกควบคุมไม่ได้ หลังจากโหลดแลดเดอร์และยืนยันว่าทำงานแล้ว ให้ตรวจสอบว่าพารามิเตอร์ PMC และการกำหนดค่า I/O ทั้งหมดตรงกับการกำหนดค่าปัจจุบันของเครื่องจักร
จากนั้นทำการตรวจสอบฟังก์ชันเครื่องจักรอย่างละเอียดก่อนกลับสู่การผลิต
คำถามที่ 3: เป็นไปได้หรือไม่ที่จะใช้โมดูล PMC จากรุ่นตัวควบคุม FANUC อื่น?
ไม่ เอ็นจิ้น PMC A5 ใน A20B-3900-0200 เฉพาะสำหรับสถาปัตยกรรมซีรีส์ 30i/31i/32i โมดูล PMC จากซีรีส์ 16i/18i หรือรุ่นอื่นๆ ใช้สถาปัตยกรรมโปรเซสเซอร์ที่แตกต่างกันและชุดคำสั่งแลดเดอร์ที่แตกต่างกัน
การติดตั้งโมดูล PMC ที่ไม่เข้ากันจะไม่ทำงาน — ตัวควบคุมจะไม่รู้จัก ตรวจสอบให้แน่ใจว่าได้เปลี่ยนด้วยหมายเลขชิ้นส่วนที่ถูกต้องสำหรับรุ่นตัวควบคุมเสมอ
คำถามที่ 4: โปรแกรมแลดเดอร์กำลังทำงาน แต่จุด I/O บางจุดไม่ตอบสนอง อาจเป็นความผิดปกติของโมดูล PMC หรือไม่?
ความล้มเหลวของ I/O บางส่วนขณะที่แลดเดอร์ทำงานนั้นไม่ค่อยเป็นความผิดปกติของโมดูล PMC แต่บ่อยครั้งกว่านั้นคือความผิดปกติของสายไฟ บอร์ด I/O หรือพารามิเตอร์
โมดูล PMC จะทำงานแลดเดอร์หรือไม่ก็ไม่ทำงาน — มันไม่ค่อยล้มเหลวในลักษณะที่ปิดใช้งานจุด I/O เฉพาะบางจุด
ตรวจสอบหน้าจอวินิจฉัย I/O บน CNC เพื่อยืนยันว่าการเปลี่ยนสถานะสัญญาณที่คาดหวังเกิดขึ้นที่จุดอินพุตของ PMC หรือไม่
สิ่งนี้จะชี้ให้เห็นถึงความผิดปกติไปยังสายไฟภาคสนาม บอร์ด I/O หรือการกำหนดค่าพารามิเตอร์ PMC
คำถามที่ 5: สามารถเก็บสำรอง A20B-3900-0200 ไว้ได้นานเท่าใดก่อนใช้งาน?
หากจัดเก็บอย่างถูกต้อง — สภาพแวดล้อมที่แห้ง อุณหภูมิคงที่ บรรจุภัณฑ์ป้องกันไฟฟ้าสถิต — โมดูล PMC ของ FANUC จะคงสภาพเดิมเป็นเวลานาน
ตัวโมดูลไม่มีแบตเตอรี่และไม่มีส่วนประกอบที่สำคัญต่อเวลาซึ่งเสื่อมสภาพระหว่างการจัดเก็บแบบพาสซีฟ
เก็บให้ห่างจากความชื้น การเปลี่ยนแปลงอุณหภูมิ และการสัมผัสกับไฟฟ้าสถิต
ตรวจสอบหน้าสัมผัสขั้วต่อ DIMM เพื่อการออกซิเดชันก่อนการติดตั้ง หากโมดูลถูกจัดเก็บมาหลายปี
