| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3900-0180 |
เลขส่วน:A20B-3900-0180
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:โมดูลความจํา FROM/SRAM (PCB)

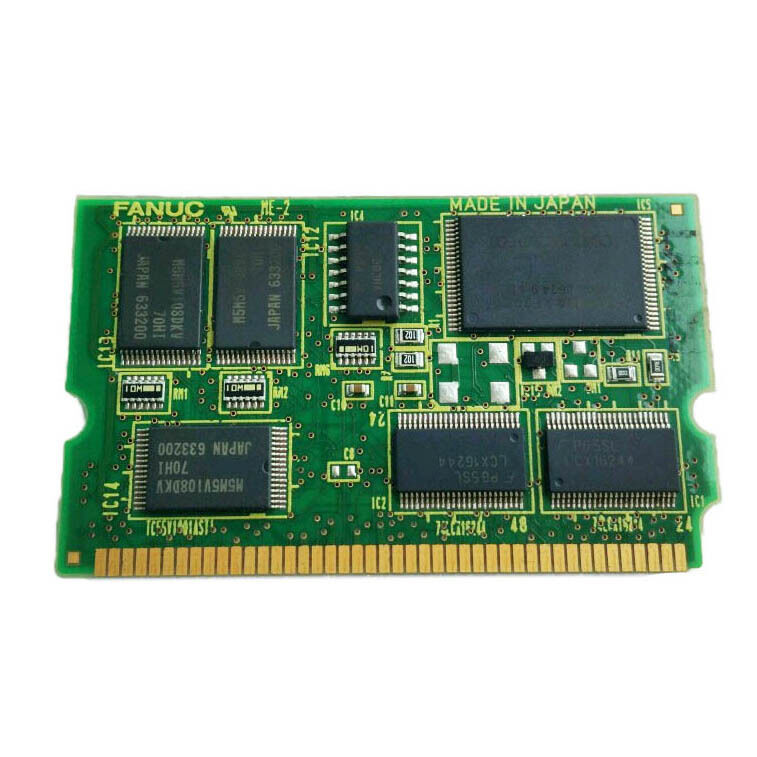

A20B-3900-0180 เป็นโมดูลความจํา FROM/SRAM สําหรับระบบ CNC FANUC ซีรีส์ 30i, 31i และ 32i
ขนาด 16 MB ของ Flash ROM และ 256 KB ของ SRAM บนบอร์ดพล็อกอินที่คอมพัคต์ที่ติดตั้งแนวราบบนบอร์ด CPU หลักภายในตัวควบคุมระบบโหลดเนื้อหาจากในความจําทํางาน.
จากจุดนั้น CNC ทํางานจาก RAM หน่วย FROM เป็นแหล่งที่คงที่ที่รอดชีวิตทุกวงจรพลังงาน
ซีรี่ย์ 30i/31i/32i เป็นแพลตฟอร์ม CNC ระดับสูงของ FANUC
เครื่องควบคุมเหล่านี้ใช้ศูนย์การแปรรูปขนาดใหญ่ เครื่องมือเครื่องจักรประกอบ และระบบหลายแกนที่มีความต้องการในเวลาจริง
โมดูล FROM ในระบบเหล่านี้มีซอฟต์แวร์ที่ทําให้ความสามารถเหล่านั้นเป็นไปได้ หน่วยงาน CNC, ซอฟต์แวร์การควบคุม servo, ระยะเวลาการทํางานของบันได PMC และโปรแกรมการจัดการ
ทุกอย่างอยู่บนบอร์ดนี้ เมื่อบอร์ดล้มเหลว เครื่องจะหยุด
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-3900-0180 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | โมดูลความจํา FROM/SRAM (PCB) |
| ซีรี่ย์บอร์ด | A20B-3900 |
| เครื่องควบคุมที่เข้ากันได้ | FANUC ซีรีส์ 30i / 31i / 32i |
| จากความสามารถ | 16 MB (Flash ROM ไม่ลุกล้า) |
| ความจุของ SRAM | 256 KB (รองรับแบตเตอรี่) |
| การติดตั้ง | พล็อกอินแนวราบ บอร์ด CPU หลัก |
| พฤติกรรมเสริมพลัง | FROM เนื้อหาลากเข้าใน DRAM ในการ boot |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ / ปรับปรุง / ซ่อมแซม |
แฟลช ROM ทําได้ดีอย่างเดียว มันเก็บข้อมูลผ่านวงจรไฟฟ้าโดยไม่ต้องใช้แบตเตอรี่ ทุกการหยุดไฟฟ้า ทุกการหยุดฉุกเฉิน ทุกการเปลี่ยนแปลงความดัน16 MB บนบอร์ดนี้ถือซอฟต์แวร์ระบบ CNCโปรแกรมควบคุมเครื่องยกระดับ servo, PMC logic ladder และโปรแกรมอื่นๆ ที่เครื่องต้องใช้ในการทํางาน ไม่มีอะไรเปลี่ยนแปลงระหว่างการทํางานปกติ
SRAM ขนาด 256 KB แตกต่างกัน มันมีความลุกลุก มันพึ่งพาแบตเตอรี่สํารองขนาดเล็กในการเก็บเนื้อหาของมันเมื่อการใช้ไฟถูกตัด SRAM ในโมดูลนี้เก็บข้อมูลเวลาทํางาน,และข้อมูลสถานะที่คล้ายกันที่ผลิตระหว่างการทํางาน ถ้าแบตเตอรี่หมดและการตัดพลังงาน
ทําให้สภาพแบตเตอรี่เป็นรายการดูแล ไม่ใช่รายการติดตั้ง ตรวจสอบตามตาราง ไม่ใช่การเสีย
สองประเภทความจําทํางานร่วมกัน FROM ให้พื้นฐานสถิติ SRAM ให้พื้นที่ทํางานแบบไดนามิก เครื่องควบคุมต้องใช้ทั้งคู่เพื่อทํางานอย่างถูกต้อง
เนื้อหาของ FROM เป็นโปรแกรม โปรแกรมนั้นมีเวอร์ชั่น
ระบบ FANUC ซีรีส์ 30i / 31i / 32i มักถูกปรับแต่งโดยผู้ผลิตเครื่องจักร,การตั้งค่าแกน และโปรแกรมบันได PMC มักจะเฉพาะตัวสําหรับเครื่องจักรแบบเดียว หรือแม้แต่หมายเลขลําดับเดียว
โมดูลสํารองที่มีซอฟต์แวร์เวอร์ชั่นที่ผิดอาจเปิด แต่จะไม่ทําให้เครื่องทํางานอย่างถูกต้อง
ระยะปารามิเตอร์เปลี่ยนแปลงระหว่างเวอร์ชั่น
การปรับปรุงข้อมูลการปรับปรุงเครื่องรับการทํางาน (servo tuning data) การติดตั้งซอฟต์แวร์แบบที่เหมาะสม หรือการปรับรุ่นใหม่ของโมดูลเป็นแบบที่เหมาะสมไม่เป็นความคิดหลังๆ.
เครื่องควบคุมเหล่านี้ตั้งอยู่ด้านบนของสาย CNC ของ FANUC เครื่องควบคุม 30i จัดการกับเครื่องจักรที่ซับซ้อนที่สุด: ศูนย์แปรรูป 5 แกน ศูนย์หมุนขนาดใหญ่ที่มีเครื่องมือที่ขับเคลื่อน และระบบหลายเส้นทาง31i และ 32i เป็นเวอร์ชั่นขนาดเล็กสําหรับแกนน้อยกว่า แต่ความลึกความสามารถที่คล้ายกัน.
ทั้งสามใช้สถาปัตยกรรมฮาร์ดแวร์พื้นฐานเดียวกัน และทั้งสามขึ้นอยู่กับโมดูล FROM เป็นพื้นฐานของซอฟต์แวร์ของพวกเขา
เครื่องจักรที่ทํางานบนซีรีส์ 30i/31i/32i โดยทั่วไปมีการผลิตมาหลายปี
โมดูล FROM ของเดิมสะสมเวลาในการทํางาน แฟลชเมมรี่มีความยั่งยืนรอบการเขียนที่จํากัดแต่พวกเขายังล้มเหลวจากพลังงานที่ผ่านมาอุปกรณ์อิเล็กทรอสตาติก และอุปกรณ์เสีย
เมื่อพวกเขาทํา, เส้นทางการเปลี่ยนที่ชัดเจน: เลขชิ้นที่ถูกต้อง, กับโปรแกรมที่ถูกต้อง
Q1: เครื่อง CNC ซีรีส์ 30i เริ่มทํางาน แต่ทันทีแสดงความผิดพลาดในซอฟต์แวร์ระบบ
ใช่ ถ้าเนื้อหา FROM ได้เสียหาย หรืออ่านไม่ออก CNC จะไม่สามารถล็อดโปรแกรมปฏิบัติการ และจะผิดพลาดในการเริ่มต้น
ความผิดพลาดของซอฟต์แวร์ระบบในการเริ่มต้น โดยเฉพาะอย่างยิ่งที่ปรากฏหลังจากเกิดเหตุการณ์ไฟฟ้าหรือความผิดพลาดของฮาร์ดแวร์
รหัสสัญญาณจะช่วยจํากัดมันมากขึ้น ดูคู่มือการบํารุงรักษา 30i สําหรับคําอธิบายรหัสความผิดพลาดเฉพาะเจาะจง
Q2: หลังจากเปลี่ยน A20B-3900-0180 ปริมาตรจําเป็นต้องอํานวยใหม่หรือไม่?
ใช่ บอร์ดสํารองติดตั้งโดยไม่ต้องปริมาตรของเครื่องเดิม ปริมาตรทั้งหมด ปริมาตร CNC ปริมาตร servo ปริมาตร PMCและข้อมูลของเครื่องมือ ต้องนํากลับมาจากสํารองหลังการติดตั้ง.
เวอร์ชั่นซอฟต์แวร์บนโมดูลใหม่ต้องยืนยันว่ามีความสอดคล้องกันก่อนการล็อดปารามิเตอร์ อย่าพยายามที่จะทํางานเครื่องจักรก่อนที่ปารามิเตอร์จะกลับมา
Q3: ระเบิดแบตเตอรี่สํารอง SRAM ปรากฏขึ้น แต่เครื่องยังคงทํางาน.
ใช่ เมื่อสัญญาณระวังแบตเตอรี่ต่ําถูกใช้เวลาก่อนการสูญเสียข้อมูลจะจํากัด ข้อมูล SRAM จะถูกเก็บไว้
เมื่อมันลดต่ํากว่าขั้นต่ํา ข้อมูลของ SRAM ทั้งหมดจะสูญเสียเมื่อปิดไฟต่อไป
ทําสํารองข้อมูล SRAM ทันที และเปลี่ยนแบตเตอรี่ ก่อนการปิดที่กําหนดไว้ต่อไป
Q4: A20B-3900-0180 เปลี่ยนแปลงได้กับโมดูลความจํา A20B-3900 อื่น ๆ ไหม?
ไม่เป็นอิสระ A20B-3900 ซีรีย์ครอบคลุมความหลากหลาย FROM / SRAM ความสามารถการผสมผสานและซอฟต์แวร์
-0180 เป็นตัวแปร SRAM ขนาด 16 MB FROM / 256 KB สําหรับซีรีส์ 30i/31i/32i
โมดูลที่มีขนาด FROM หรือ SRAM ที่แตกต่างกัน หรือเวอร์ชั่นซอฟต์แวร์ที่แตกต่างกัน ไม่ได้เป็นตัวแทนโดยตรง
ตรวจสอบตัวเลขชิ้นส่วนและเวอร์ชั่นของซอฟต์แวร์ก่อนการติดตั้งเสมอ
Q5: A20B-3900-0180 สามารถฟลัชใหม่ด้วยซอฟต์แวร์เวอร์ชั่นที่แตกต่างกันได้หรือไม่?
การปรับปรุงโมดูล FANUC FROM ต้องการเครื่องมือซอฟต์แวร์ FANUC และแพคเกจซอฟต์แวร์ที่เหมาะสมสําหรับแบบ CNC และการตั้งค่าตัวเลือกเป้าหมาย
นี่เป็นวิธีการที่ไม่ได้ใช้เครื่องมือทั่วไป
หากเวอร์ชั่นของซอฟต์แวร์ที่มีอยู่ ไม่ทราบ หรือไม่เข้ากันได้ ติดต่อพาร์ทเนอร์บริการที่ได้รับการรับรองจาก FANUC กับรายการชนิด เครื่อง CNC รุ่น และตัวเลือกของเครื่อง เพื่อได้รับแพคเกจซอฟต์แวร์ที่ถูกต้อง
