| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3900-0170 |
เลขส่วน:A20B-3900-0170
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:FROM/SRAM Analog Spindle Module (PCB)
คู่มือการอ้างอิงB-64115EN

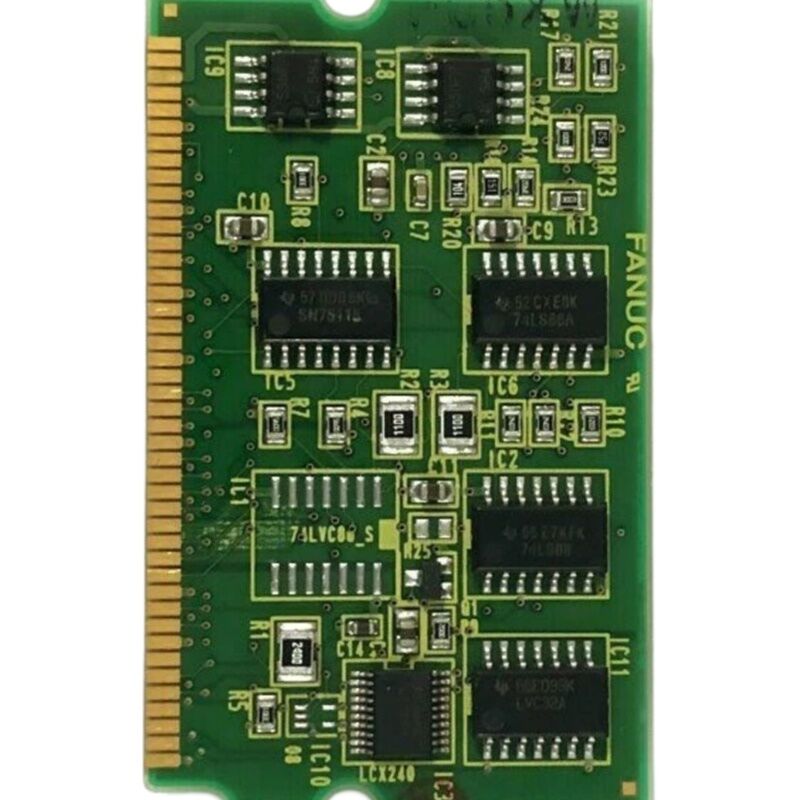

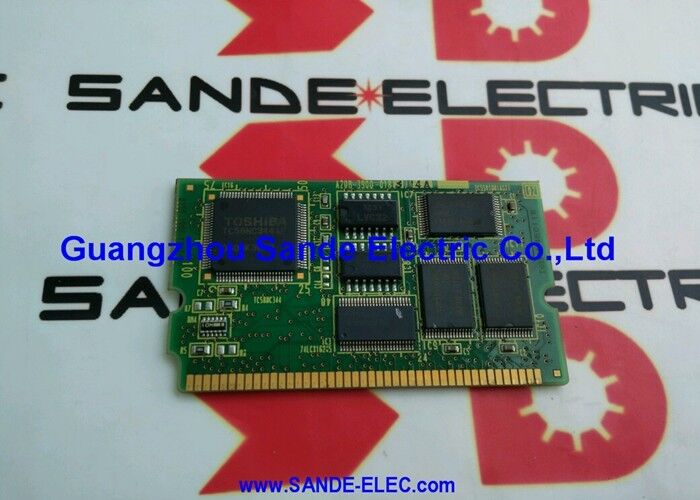

A20B-3900-0170 เป็น PCB แบบ dual-function จากบริษัท ฟานูค คอร์ปอเรชั่น. มันรวมความจํา FROM / SRAM และอินเตอร์เฟซ spindle อานาล็อกบนโหลดพล็อกอินเดียว
FANUC ออกแบบมันสําหรับระบบควบคุม CNC ที่ตั้งค่าเพื่อขับเคลื่อนหมุนผ่านเส้นทางสัญญาณแบบแอนลาจ
อินเตอร์เฟซสปินด์แบบแอนาล็อกเป็นลักษณะที่นิยามของบอร์ด
ระบบ CNC ของ FANUC รองรับวิธีการควบคุมสปินด์สองแบบ: ซีเรียลและแอนาล็อกการขับขี่สปินด์แบบอนาล็อกใช้สัญญาณความแรงกดดัน โดยทั่วไป 0 ถึง ± 10 V เพื่อควบคุมความเร็วสปินด์.
เครื่องจักรที่สร้างขึ้นรอบเครื่องกระตุ้นสปินเดลแบบเก่ากว่าหรือแบบแอนาล็อกต้องการบอร์ดอินเตอร์เฟซแอนาล็อก A20B-3900-0170 ให้บริการอินเตอร์เฟสนั้น ถอดมันและ CNC ไม่มีเส้นทางที่จะสั่งสปินเดล.
FROM และ SRAM บนบอร์ดนี้มีหน้าที่เดียวกันกับที่ใช้ในโมดูลความจํา FANUC
SRAM จะเก็บข้อมูลเวลาทํางานไว้ภายใต้แบตเตอรี่สํารอง ทั้งสองประเภทของความจําถูกบูรณาการในบอร์ดทางกายภาพเดียวกันเช่นวงจรอินเตอร์เฟซสปินด์ A20B-3900-0170 ไม่ใช่โมดูลความจําที่บริสุทธิ์การทํางานของหมุนของมันเปลี่ยนสิ่งที่มันและวิธีการที่มันต้องถูกจัดการ.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-3900-0170 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | โมดูลสปินด์แบบแอนาล็อก FROM/SRAM |
| ซีรี่ย์บอร์ด | A20B-3900 |
| อินเตอร์เฟซสปินด์ | อานาล็อก (ชนิดคําสั่งความดัน) |
| ประเภทความจํา | FROM (Flash ROM) + SRAM (รองรับแบตเตอรี่) |
| คู่มืออ้างอิง | B-64115EN |
| การติดตั้ง | โมดูลติดต่อ FANUC CNC controller board |
| สาเหตุ | ญี่ปุ่น |
| การเก็บข้อมูลในการแลกเปลี่ยน | ข้อมูลสูญเสีย ต้องการการลดข้อมูลระบบเต็ม |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ / ปรับปรุง / ซ่อมแซม |
ในระบบ FANUC CNC เส้นทางการควบคุม spindle ขึ้นอยู่กับชนิดของเครื่องขยาย spindle ที่ติดตั้ง
เครื่องขยายความเร็วแบบสปินด์เลสแบบซีเรียลสื่อสารด้วยดิจิตอลกับ CNC เครื่องขยายความเร็วแบบสปินด์เลสแบบแอนาล็อกใช้คําสั่งความเร็วจากวอลเตจแบบแอนาล็อก สําหรับเครื่องจักรที่ใช้เครื่องขยายความเร็วแบบสปินด์เลสแบบแอนาล็อกCNC ต้องการฮาร์ดแวร์ที่ผลิตสัญญาณความดันนี้.
แฮร์ดแวร์นั้นคือโมดูลสปินด์แบบแอนาล็อก A20B-3900-0170.
เมื่อ CNC กําหนดความเร็วของสปินด์ โมดูลสปินด์แบบแอนาล็อก จะแปลงคําสั่งนั้น เป็นความกระชับกําลังที่สัดส่วน
เครื่องขยายกระแสสปินด์อ่านไฟฟ้านี้ และขับเคลื่อนมอเตอร์สปินด์ตามนั้น
ผลตอบสนองจากเครื่องปรับระดับตําแหน่งหมุนกลับไปที่ CNC ผ่านเส้นทางที่แยกกัน, ทําให้ CNC สามารถติดตามและควบคุมความเร็วและตําแหน่งหมุนได้
อินเตอร์เฟซนี้คงอยู่ในฮาร์ดแวร์ ไม่เหมือนกับฟังก์ชัน CNC บางอย่างที่สามารถสร้างแผนใหม่ผ่านปารามิเตอร์
เครื่องที่ตั้งค่าสําหรับการขับเคลื่อนสปินด์ analog จะไม่ทํางานอย่างถูกต้องกับโมดูลความทรงจําบริสุทธิ์ในสล็อตนี้
เส้นทางการควบคุมสปินด์ขึ้นอยู่กับ A20B-3900-0170 ที่มีอยู่
การเปลี่ยน A20B-3900-0170 หมายถึงการสูญเสียข้อมูลทั้งหมดที่เก็บไว้บนบอร์ด
ซอฟต์แวร์ระบบ, ปริมาตร, ข้อมูลการปรับสปินด์, และโปรแกรมที่เก็บไว้ในส่วน FROM / SRAM ของโมดูลนี้หายไปเมื่อบอร์ดถูกถอนออก. บอร์ดใหม่ติดตั้งว่าง
นี่ไม่ใช่ความเสี่ยงที่สามารถจัดการได้หลังจากที่เกิดเหตุ
การสํารองข้อมูลทั้งหมดของ CNC ¢ โปรแกรม, ปริมาตร, การชดเชยความผิดพลาด pitch, ข้อมูลเครื่องมือ, ปริมาตร spindle ¢ ต้องมีก่อนที่บอร์ดจะออก.เครื่องไม่สามารถนํากลับมาอยู่ในสภาพเดิมหลังจากเปลี่ยนแผ่นแบคเกอร์ต้องมีไฟฟ้า
การสํารองข้อมูลที่หมดอายุจะฟื้นฟูการตั้งค่าที่หมดอายุ
การทําสํารองข้อมูล FANUC CNC จะทําผ่านฟังก์ชัน DATA BACKUP ของจอ BOOT หรือผ่านอุปกรณ์ความจําภายนอกผ่าน RS-232 หรืออินเตอร์เฟสการ์ดความจํายืนยันว่าการสํารองสมบูรณ์และอ่านได้ ก่อนที่จะดําเนินการกับการทํางานใด ๆ ของคณะกรรมการในโมดูลนี้.
A20B-3900 ซีรี่ย์มีหลายรูปแบบของบอร์ด บางแบบคือโมดูลความทรงจําที่บริสุทธิ์ โดยมีแต่ FROM และ SRAM โดยไม่มีฟังก์ชันอินเตอร์เฟซเพิ่มเติม
A20B-3900-0170 ไม่ใช่หนึ่งในนั้น เครื่องวงจรอินเตอร์เฟซสปินด์แบบแอนาล็อกของมันอยู่บนบอร์ด ไม่ว่าจะมีเนื้อหาในความจําหรือไม่
การเปลี่ยนโมดูลความจํา A20B-3900 ที่แตกต่างกันสําหรับ -0170 จะลบฟังก์ชันสปินด์ลักษณะแบบแอนาล็อกจากระบบ
เครื่องจะเริ่มต้น แต่การควบคุมสปินด์จะล้มเหลว
การแทนที่ที่ถูกต้องคือ A20B-3900-0170 อีกแผ่นหนึ่ง หรือแผ่นที่ได้รับการยืนยันจากเอกสาร FANUC ว่าเป็นเทียบเท่าโดยตรงสําหรับแบบ CNC ที่ใช้อยู่
Q1: เกิดอะไรขึ้นถ้า A20B-3900-0170 ถูกเปลี่ยนเป็นโมดูลความจํามาตรฐาน A20B-3900?
อินเตอร์เฟซสปินด์แบบแอนาล็อกไม่อยู่ในระบบอีกต่อไป ซีเอ็นซีจะทํางาน แต่คําสั่งการเคลื่อนไหวของสปินด์จะล้มเหลว
เครื่องจะแจ้งเตือนเกี่ยวกับความผิดพลาดที่เกี่ยวข้องกับสปินด์ เพียงแผ่นที่มีฟังก์ชันอานาล็อกสปินด์อินเตอร์เฟซ
คําถามที่ 2: สปินเดิลไม่ตอบสนองคําสั่งความเร็ว ผมจะกําหนดอย่างไรว่า A20B-3900-0170 มีความผิดพลาดหรือไม่?
ก่อนอื่นต้องยืนยันว่าความดันคําสั่งแบบแอนาล็อกมีอยู่ที่ค่าเข้าคําสั่งของเครื่องเสริมเสียง spindle ใช้วอลท์เมตรบนตัวเชื่อมผลิตแบบแอนาล็อกจาก CNCหากไม่มีความแรงกดแรงเปลี่ยนแปลงเมื่อ CNC คําสั่งความเร็ว spindle, ความผิดพลาดอยู่ในเส้นทางออกแบบแอนาล็อก ซึ่งชี้ไปยังบอร์ดนี้
หากความดันมีอยู่ แต่หมุนไม่ตอบสนอง ความผิดพลาดอยู่ที่ด้านล่างในเครื่องเสริมเสียงหรือมอเตอร์หมุน
Q3: การสํารองข้อมูลระบบเป็นความจําเป็น ก่อนที่จะเปลี่ยนบอร์ดนี้?
ใช่ครับ ข้อมูลทั้งหมดในส่วน FROM และ SRAM ของโมดูลนี้จะสูญเสียเมื่อบอร์ดถอนออก โปรแกรม ปารามิเตอร์ และข้อมูลระบบต้องถูกฟื้นคืนจากสํารองหลังการติดตั้ง
ไม่มีทางที่จะฟื้นฟูข้อมูลนี้ได้ ถ้าไม่มีการสํารองข้อมูลก่อน
การสํารองต้องทําก่อนการถอดแผ่น
Q4: แบตเตอรี่สํารองบนบอร์ดเสียแล้ว บอร์ดยังใช้ได้มั้ย?
ส่วน FROM จะเก็บข้อมูลของตัวเองโดยไม่ต้องใช้แบตเตอรี่ ส่วน SRAM จะสูญเสียข้อมูลของตัวเองถ้าแบตเตอรี่เสียเวลานาน
บอร์ดยังใช้ได้ แต่ข้อมูลใน SRAM ต้องถูกฟื้นฟู
เปลี่ยนแบตเตอรี่สํารองและชุดข้อมูลระบบทั้งหมด ก่อนที่จะนําเครื่องกลับมาทํางาน
Q5: CNC แสดงสัญญาณเตือนความทรงจํา แทนสัญญาณเตือนกระดูกหมุน. บอร์ดนี้ยังคงเป็นสาเหตุได้หรือไม่?
ใช่ ถ้าเนื้อหา FROM ได้รับความเสียหาย เพราะการไฟฟ้ากระจาย, การทํางานเขียนที่ล้มเหลว, หรือความผิดพลาดของพาน
เครื่องเตือนความจําที่ปรากฏพร้อมกับความไม่สามารถที่จะเริ่มต้นการควบคุมอย่างสมบูรณ์แบบ หรือที่ปรากฏทันทีหลังจากเหตุการณ์พลังงานเป็นสัญญาณที่เหมาะสมว่า โมดูล FROM/SRAM ได้รับผลกระทบ.
ตรวจสอบรหัสสัญญาณกับคู่มือ B-64115EN สําหรับคําอธิบายความผิดพลาดเฉพาะเจาะจง
