| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3900-0060 |

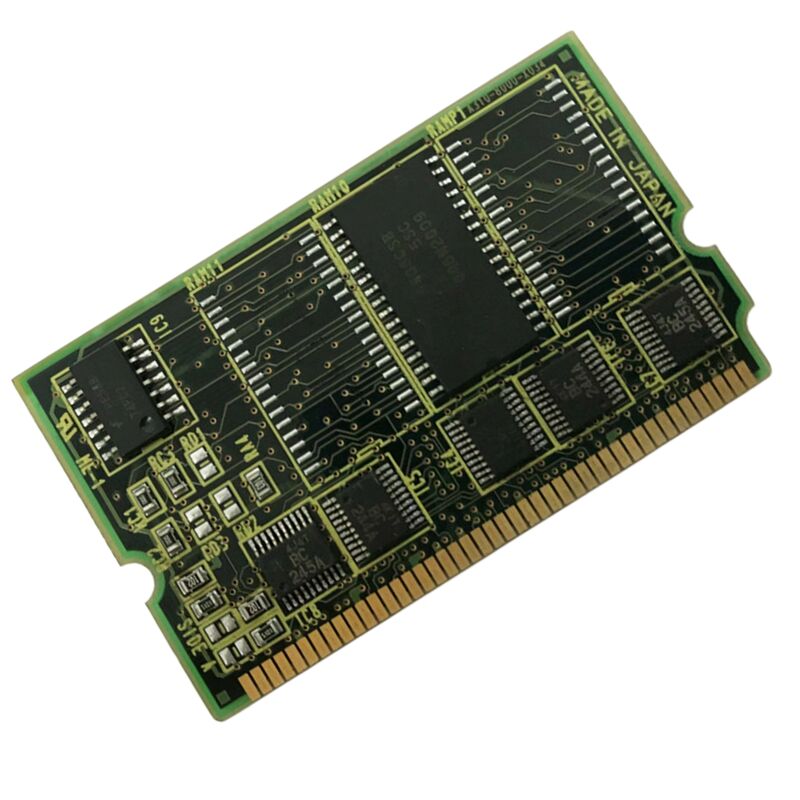

FANUC A20B-3900-0060 คือ โมดูล SRAM ขนาด 2MB ในซีรีส์ A20B-3900 โดยทั่วไปจะเกี่ยวข้องกับ 16i, 18i, 21i และในบางรายการ Power Mate i ซึ่งอธิบายว่าเป็นบอร์ดโมดูลาร์ขนาดเล็กที่เสียบเข้ากับ แผงวงจรหลัก (main master PCB) ภายในระบบควบคุม
บอร์ดประเภทนี้ใช้ในกรณีที่เครื่องจักรต้องพึ่งพาสถาปัตยกรรมหน่วยความจำ SRAM เดิม และแนวทางการซ่อมแซมที่ปฏิบัติได้จริงที่สุดคือการเปลี่ยนบอร์ดหน่วยความจำโดยตรง ในสภาพแวดล้อมการบริการ คุณค่าของ A20B-3900-0060 ไม่ใช่แค่ความจุเท่านั้น คุณค่าที่แท้จริงคือการรักษาการกำหนดค่าหน่วยความจำเดิมของระบบควบคุม และหลีกเลี่ยงการนำโปรไฟล์โมดูลที่แตกต่างกันมาใช้กับแพลตฟอร์ม CNC ที่มีอยู่
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | A20B-3900-0060 |
| ยี่ห้อ | FANUC |
| ประเภทผลิตภัณฑ์ | โมดูล SRAM / โมดูลแผงวงจร |
| ความจุหน่วยความจำ | 2MB |
| ตระกูลผลิตภัณฑ์ | ซีรีส์ A20B-3900 |
| ระบบควบคุมที่ระบุทั่วไป | 16i / 18i / 21i / Power Mate i |
| รูปแบบการติดตั้ง | โมดูลเสียบเข้ากับแผงวงจรหลัก (main master PCB) |
| การใช้งานทั่วไป | การเปลี่ยนหน่วยความจำ CNC |
สำหรับผู้ซื้อเพื่อการซ่อมแซม ความสำคัญของ A20B-3900-0060 คือการเป็น บอร์ดเฉพาะ SRAM แทนที่จะเป็นโมดูล FROM/SRAM แบบผสม ความแตกต่างนั้นมีความสำคัญในระบบ FANUC รุ่นเก่า ซึ่งบอร์ดหนึ่งอาจเก็บข้อมูลที่คงอยู่ และบอร์ดอื่นอาจจัดการฟังก์ชันหน่วยความจำอื่นๆ ดังนั้น โมดูล SRAM ขนาด 2MB จึงต้องจับคู่เป็นชิ้นส่วนประเภทหน่วยความจำ ไม่ใช่แค่บอร์ดจากตระกูลที่ถูกต้อง
คำถามที่ 1: A20B-3900-0060 ใช้สำหรับอะไร?
ใช้เป็น โมดูล SRAM ขนาด 2MB ในระบบควบคุม CNC ของ FANUC โดยทั่วไปภายในระบบ 16i, 18i, 21i และบางครั้งก็เป็นระบบ Power Mate iหน้าที่ของมันคือการสนับสนุนโครงสร้างหน่วยความจำภายในของระบบควบคุม ซึ่งเป็นเหตุผลว่าทำไมจึงถูกจัดการเป็นโมดูลหน่วยความจำเฉพาะ แทนที่จะเป็นการเปลี่ยนแผงวงจรทั่วไป
คำถามที่ 2: บอร์ดนี้เหมือนกับโมดูล FROM หรือไม่?
ไม่ รายการระบุ A20B-3900-0060 โดยเฉพาะว่าเป็น
โมดูล SRAM ไม่ใช่โมดูล FROMความแตกต่างนั้นสำคัญ เพราะแม้แต่บอร์ดในตระกูล A20B-3900 เดียวกันก็สามารถทำหน้าที่หน่วยความจำที่แตกต่างกันภายในคอนโทรลเลอร์ได้
ในการทำงานบริการ ควรเลือกบอร์ดตามประเภทและความจุที่แน่นอน ไม่ใช่แค่หมายเลขตระกูล
คำถามที่ 3: โมดูลนี้ติดตั้งอยู่ที่ไหน?
คำอธิบายระบุว่าเป็น
โมดูลเสียบเข้ากับแผงวงจรหลัก (main master PCB) ควบคู่ไปกับบอร์ดควบคุมหลักและแผงหน่วยความจำอื่นๆสำหรับช่างเทคนิค นั่นหมายความว่างานเปลี่ยนควรครอบคลุมการตรวจสอบสภาพซ็อกเก็ต คุณภาพการสัมผัสของขั้วต่อ และความสะอาดทั่วไปของบริเวณบอร์ด แทนที่จะมุ่งเน้นที่ตัวโมดูลเพียงอย่างเดียว
คำถามที่ 4: เหตุใดการจับคู่ความจุที่แน่นอนจึงมีความสำคัญสำหรับรุ่นนี้?
เนื่องจากโมดูล SRAM ขนาด 2MB ไม่สามารถใช้แทนที่บอร์ด SRAM ขนาด 1MB หรือความจุที่สูงกว่าได้ เพียงเพราะรูปลักษณ์ภายนอกดูคล้ายกัน
เค้าโครงหน่วยความจำที่ตั้งใจไว้ของระบบควบคุมขึ้นอยู่กับโมดูลที่ติดตั้งจริง
ในการบำรุงรักษาอุตสาหกรรม นั่นหมายความว่า
SRAM ขนาด 2MB เป็นส่วนหนึ่งของเอกลักษณ์ของบอร์ดและควรจับคู่โดยตรงระหว่างการสั่งซื้อและการซ่อมแซมคำถามที่ 5: แนวทางปฏิบัติที่ดีก่อนเปลี่ยน A20B-3900-0060 คืออะไร?
ช่างเทคนิคควรตรวจสอบหมายเลขชิ้นส่วนที่ติดตั้ง ยืนยันตระกูลระบบควบคุมเป้าหมาย และตรวจสอบว่าข้อผิดพลาดนั้นเกี่ยวข้องกับเส้นทางโมดูล SRAM จริงๆ หรือไม่ แทนที่จะเป็นแผงวงจรหลักหรือด้านซอฟต์แวร์
หลังการติดตั้ง ควรตรวจสอบระบบควบคุมเพื่อการเริ่มต้นที่เสถียรและพฤติกรรมที่เกี่ยวข้องกับหน่วยความจำตามปกติ
แม้ว่าแหล่งข้อมูลจะเน้นที่บทบาทและการติดตั้งของบอร์ด แต่ขั้นตอนการวินิจฉัยที่นี่สะท้อนถึงแนวทางปฏิบัติทางวิศวกรรมมาตรฐานสำหรับการเปลี่ยนหน่วยความจำของระบบควบคุม
