| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0641 |

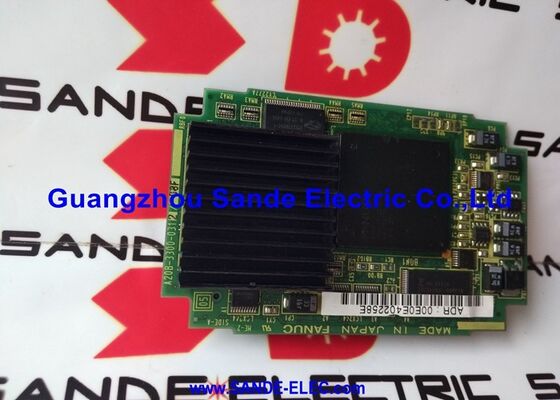

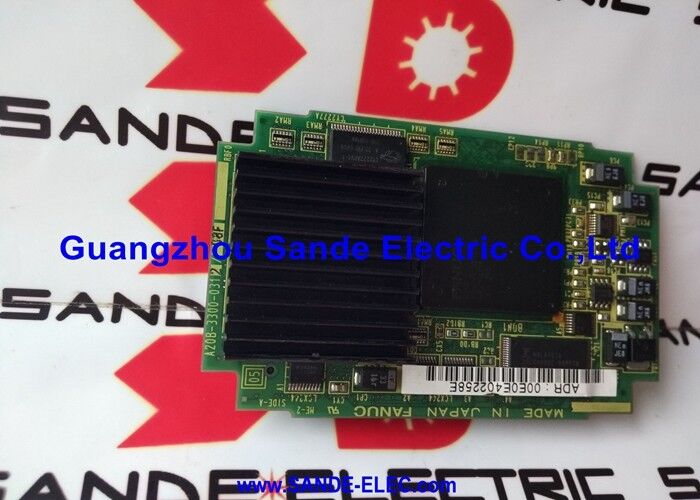

A20B-3300-0641 คือการ์ดโมดูล CPU สำหรับคอนโทรลเลอร์ CNC Power Mate i ขนาดกะทัดรัดของ FANUC Power Mate i เป็น CNC แบบสแตนด์อโลนของ FANUC สำหรับการควบคุมแกนส่วนต่อพ่วง การกำหนดตำแหน่ง และอุปกรณ์ต่อพ่วงของเครื่องจักร โดยที่ไม่จำเป็นต้องใช้ CNC i-series เต็มรูปแบบ แต่มีการควบคุมเซอร์โวแบบวงปิดที่แม่นยำ การใช้งานต่างๆ ได้แก่ ตัวกำหนดตำแหน่งหุ่นยนต์ แกนขนส่งพาเลท ตัวสร้างตารางแบบหมุน และแกนเสริมบนเครื่องมัลติฟังก์ชั่นที่ซับซ้อน
การกำหนด "486X2" ระบุสถาปัตยกรรมโปรเซสเซอร์ — CPU คลาส 486 ที่ความเร็วสัญญาณนาฬิกาสองเท่า โมดูลนี้จัดเตรียมแกนประมวลผลสำหรับการดำเนินการ CNC ของ Power Mate i ทั้งหมด: การประมาณค่าแกน, ลอจิกแลดเดอร์ PMC, การสร้างคำสั่งเซอร์โว และการควบคุมแบบเรียลไทม์ ทั้งหมดทำงานผ่านการ์ดนี้ โดยเสียบเข้ากับบอร์ด CPU หลักของ Power Mate i เพื่อจัดเตรียมโปรเซสเซอร์และลอจิกที่เกี่ยวข้อง
ภายในซีรีส์ A20B-3300 ซึ่งครอบคลุมโมดูล CPU บนแพลตฟอร์ม CNC ของ FANUC หลายแพลตฟอร์ม - -0641 ระบุตัวแปร Power Mate i 486X2 โดยเฉพาะ สิ่งนี้แตกต่างอย่างชัดเจนจาก A20B-3300-0601 (โมดูล CPU 16iB/18iB) และรุ่น A20B-3300 อื่นๆ ที่ให้บริการระบบ CNC ที่แตกต่างกันอย่างชัดเจน หมายเลขชิ้นส่วนใกล้เคียงกัน ฟังก์ชั่นไม่สามารถใช้แทนกันได้
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-3300-0641 |
| คำอธิบาย | POWER MATE และโมดูลซีพียู 486X2 |
| โปรเซสเซอร์ | ความเร็วสองเท่าระดับ 486 (X2) |
| แพลตฟอร์ม | FANUC พาวเวอร์เมท i |
| พิมพ์ | การ์ดโมดูล CPU ปลั๊กอิน |
| ชุด | A20B-3300 |
| ต้นทาง | ญี่ปุ่น |
Power Mate i สื่อสารกับโฮสต์ FANUC i-series CNC (16i, 18i, 21i) ผ่านทาง FANUC I/O Link โฮสต์ CNC ออกคำสั่งระดับสูง Power Mate i จัดการโปรแกรมควบคุมแกนของตัวเองอย่างเป็นอิสระ สถาปัตยกรรมแบบกระจายนี้ทำให้เครื่องจักรที่ซับซ้อนมีแกนมากกว่าที่ CNC หลักจะควบคุมโดยตรง อีกทางหนึ่ง Power Mate i ทำงานเป็นตัวควบคุมแบบสแตนด์อโลนสำหรับการใช้งานแบบหนึ่งหรือสองแกนธรรมดาโดยไม่ต้องใช้โฮสต์ CNC ใด ๆ
คำถามที่ 1: Power Mate ที่ฉันใช้กับ FANUC CNC รุ่นใด และ A20B-3300-0641 ใส่เข้าไปได้อย่างไร
Power Mate i เชื่อมต่อกับ CNC โฮสต์ FANUC 16i, 18i และ 21i ผ่านทางอินเทอร์เฟซ I/O Link A20B-3300-0641 คือการ์ด CPU ที่ให้แกนประมวลผลของ Power Mate i หากไม่มีการ์ดดังกล่าว ตัวควบคุมจะไม่สามารถรันโปรแกรมควบคุมแกนหรือสื่อสารกับโฮสต์ CNC ได้
คำถามที่ 2: การเปลี่ยนโมดูล CPU A20B-3300-0641 จำเป็นต้องโหลดโปรแกรมใหม่หรือไม่
โมดูล CPU มีโปรเซสเซอร์ ไม่ใช่ที่เก็บข้อมูลโปรแกรม โปรแกรม พารามิเตอร์ และข้อมูล PMC อยู่ในโมดูล FROM และ SRAM หากโมดูล FROM และ SRAM ยังคงสภาพเดิมเมื่อมีการเปลี่ยนเฉพาะการ์ด CPU เท่านั้น Power Mate i ควรคืนค่าการทำงานที่กำหนดค่าไว้ในการเปิดเครื่องครั้งถัดไป ยืนยันว่าข้อมูลทั้งหมดโหลดอย่างถูกต้องเมื่อเริ่มต้นระบบครั้งแรกหลังการเปลี่ยน
คำถามที่ 3: A20B-3300-0641 แตกต่างจาก A20B-3300-0601 อย่างไร
A20B-3300-0601 เป็นโมดูล CPU สำหรับตัวควบคุม CNC ซีรีส์ 16iB/18iB (SDRAM 32MB) A20B-3300-0641 เป็นโมดูล CPU สำหรับ Power Mate i (โปรเซสเซอร์ 486X2) สิ่งเหล่านี้รองรับแพลตฟอร์ม CNC ของ FANUC ที่แตกต่างกันอย่างสิ้นเชิง และไม่สามารถใช้แทนกันได้ในการกำหนดค่าใดๆ
คำถามที่ 4: Power Mate ไม่สามารถบู๊ตได้ โมดูล CPU เป็นสาเหตุที่เป็นไปได้หรือไม่
หาก Power Mate i ไม่แสดงกิจกรรมใดๆ เมื่อเปิดเครื่อง และโฮสต์ CNC สร้างการแจ้งเตือนการสื่อสาร I/O Link สำหรับ Power Mate ขั้นแรกให้ตรวจสอบโมดูล FROM และ SRAM เนื่องจาก FROM ที่เสียหายป้องกันการบูต หากเนื้อหา FROM ได้รับการยืนยันว่าไม่เสียหาย (หรือกู้คืนจากข้อมูลสำรอง) และคอนโทรลเลอร์ยังคงไม่สามารถเริ่มทำงานได้ โมดูล CPU จะเป็นผู้ต้องสงสัยที่เหลืออยู่ การทดสอบสลับกับ A20B-3300-0641 ที่รู้จักกันดีคือการวินิจฉัยขั้นสุดท้าย
คำถามที่ 5: A20B-3300-0641 มาจากไหน
ผ่านการขายหลังการขาย FANUC Power Mate i — ตัวแทนจำหน่ายชิ้นส่วน CNC ของ FANUC ทดสอบซัพพลายเออร์ส่วนเกิน และบริการซ่อมด้วยประสบการณ์ของ Power Mate i ยืนยัน A20B-3300-0641 (Power Mate i 486X2 CPU) โดยเฉพาะจากฉลากของการ์ดที่ติดตั้ง ซีรีส์ A20B-3300 ครอบคลุมแพลตฟอร์ม CNC หลายแพลตฟอร์ม — ส่วนต่อท้าย -0641 ที่แน่นอนคือพารามิเตอร์การเลือกที่สำคัญ
